Besiktningsrapport

8.4

Installation av

Sun4Energy

Datum

23 maj 2023

Ort

Karlstad, Värmlands län

Plåtprofil

Säkerhetsavstånd

Snö- och Vindlastberäkning

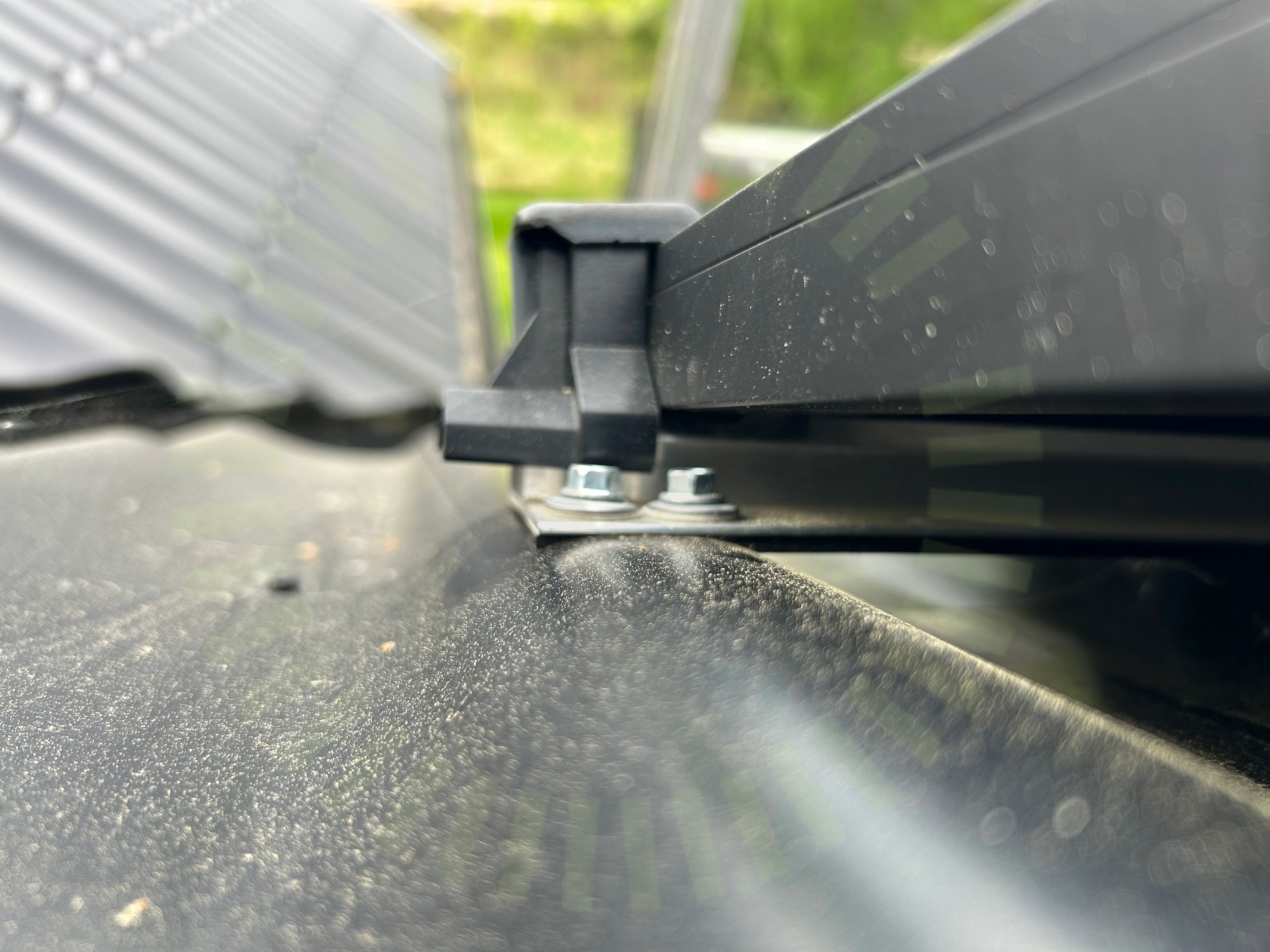

+ 11

77% godkända

23% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Plåttak Kortskena

Växelriktare

Fronius: Symo GEN24 6.0-10.0 Plus

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Plåttak Kortskena (27)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (16)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Plåttak Kortskena

Anmärkningar

6/26

2.1 Infästningarnas placering

Inte godkänd

Klämmor är inte korrekt placerade på kortskenorna

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 16

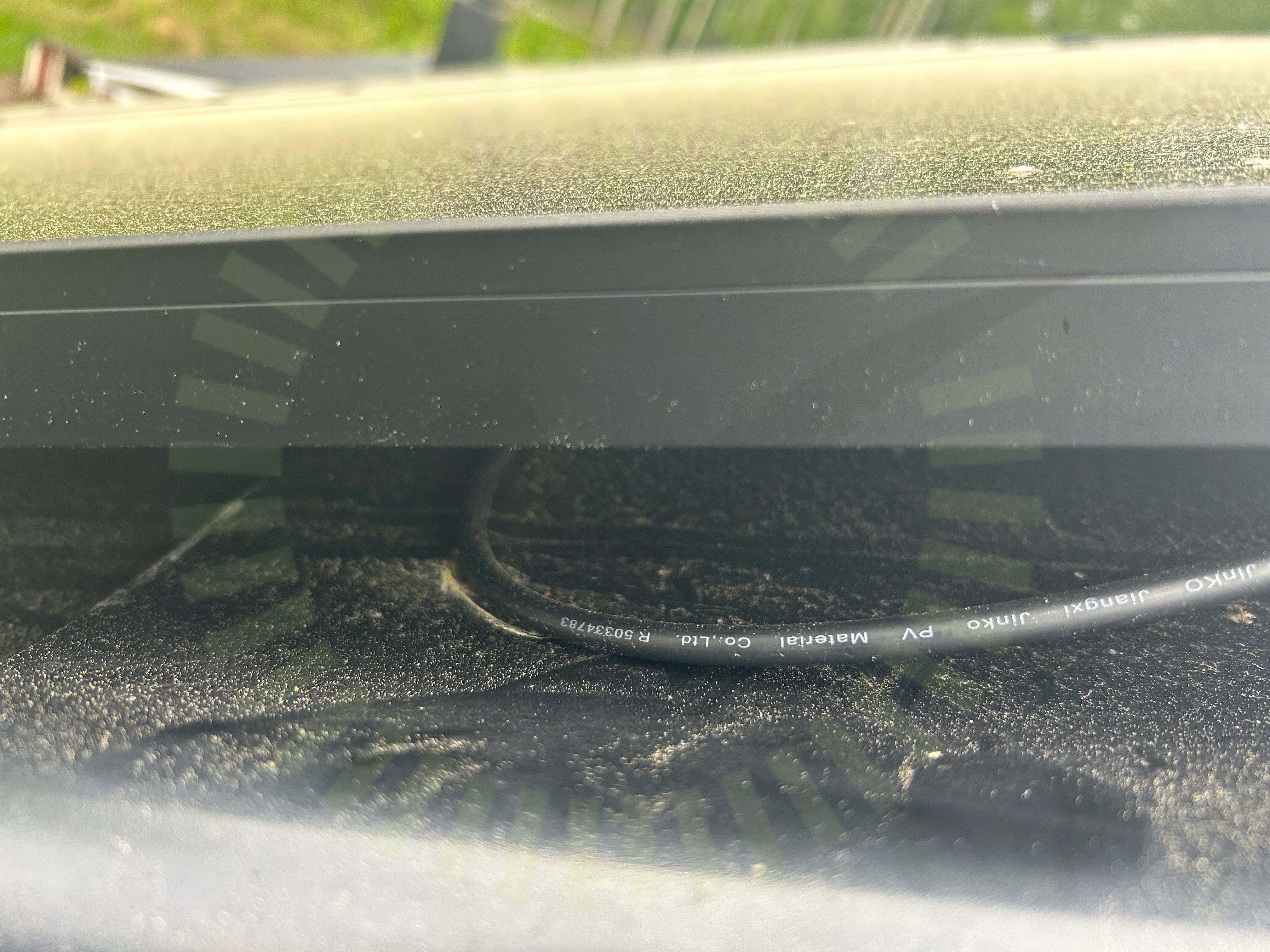

2.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

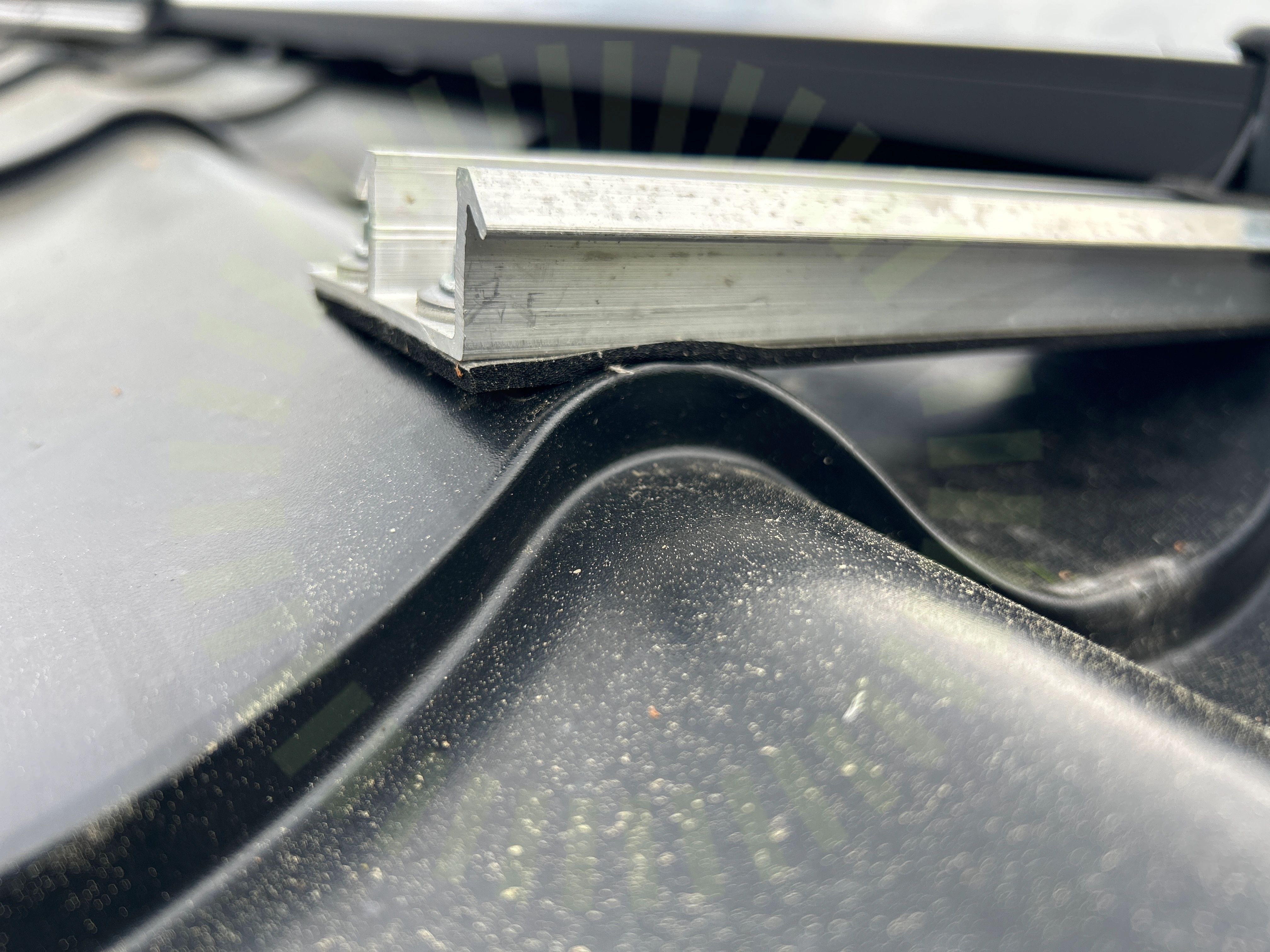

2.3 Plåtprofil

Inte godkänd

Infästningar sitter ej korrekt på underlaget.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 8 och 25

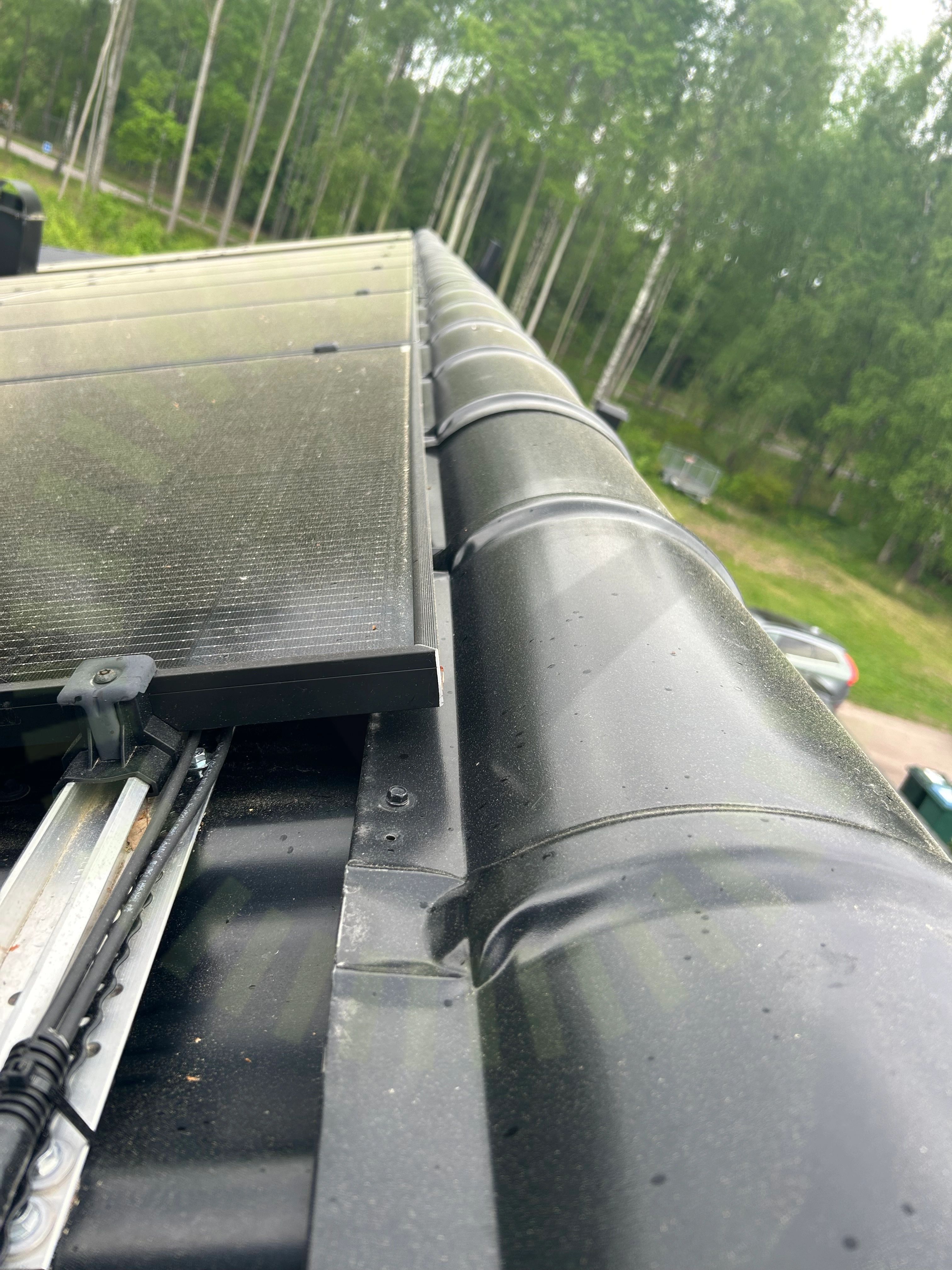

2.4 Säkerhetsavstånd

Inte godkänd

Panelerna är placerade för nära takets kant.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 7

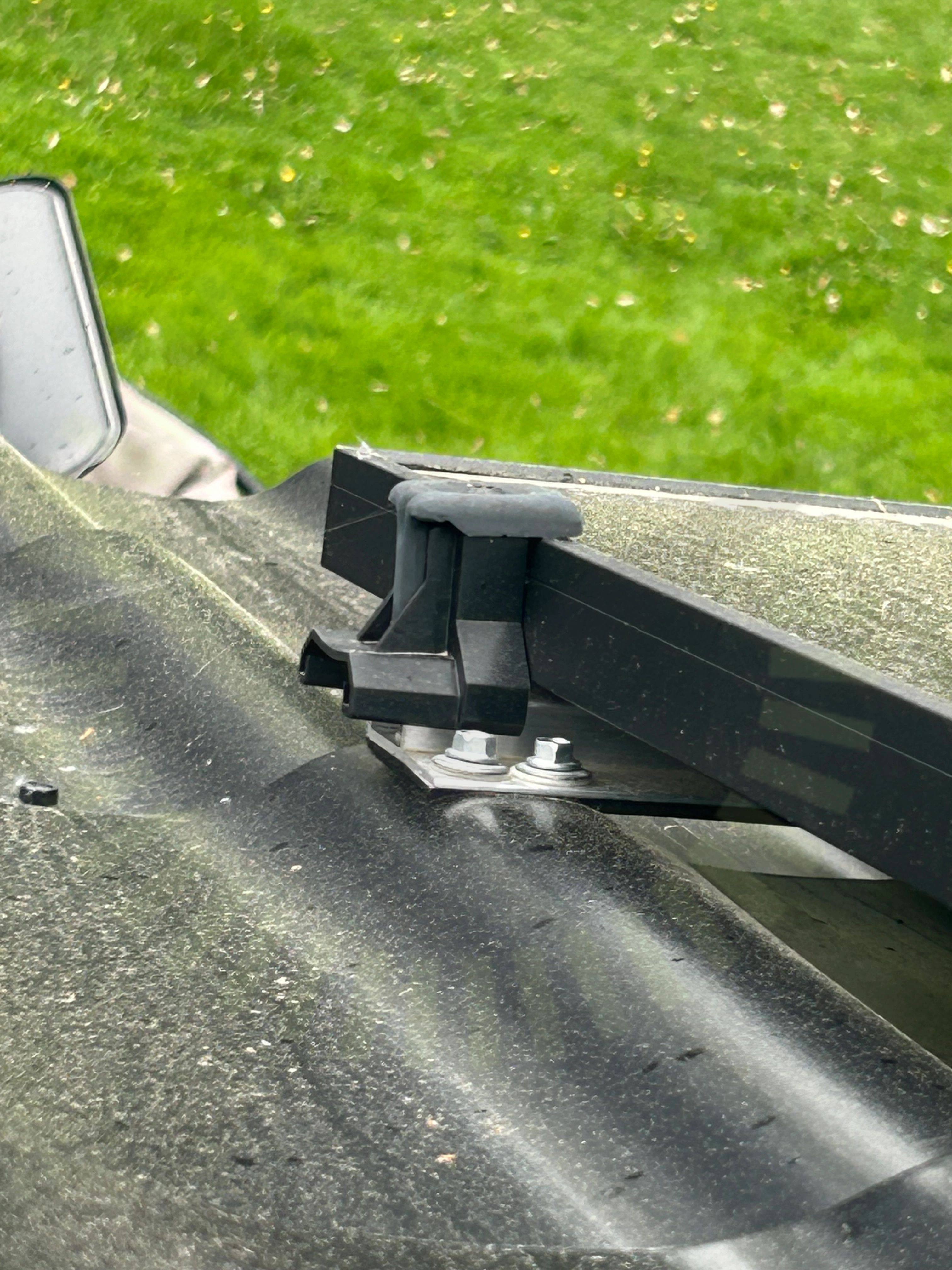

2.5 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från slutet av panelen för ändfästet

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 19

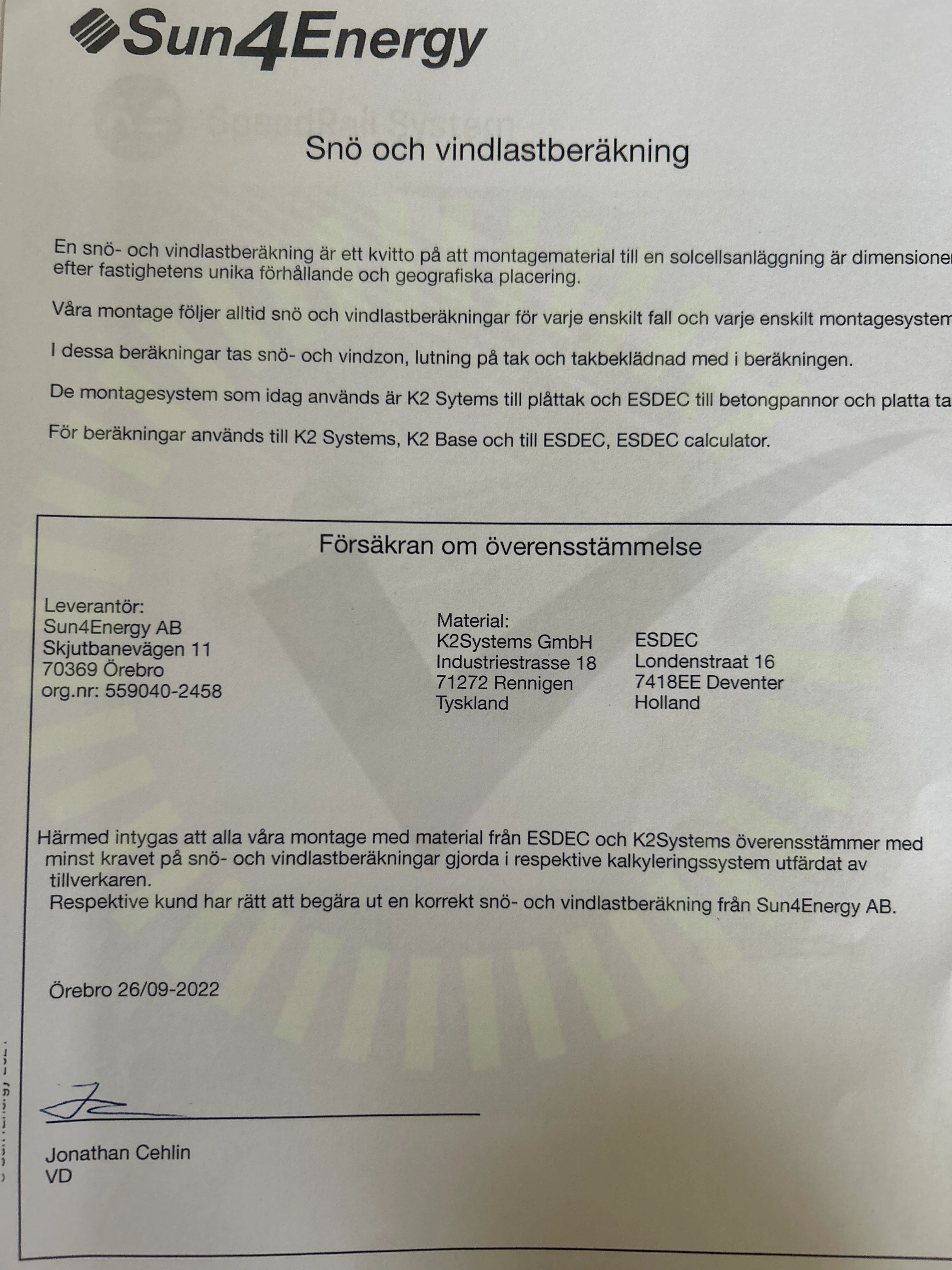

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Fel montagesystem har använts och lastberäkningen säger inget om vilka värden eller parametrar som gäller för taket, utan bara att installatören intygar att en beräkning har gjorts.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/26

Ändklämmor

Antal skruv

Använd infästning

Använd skruv för klämma

Föremål mellan skena och panelram

Främmande material

Kabeldragning mellan takytor

Klämmans placering i skena

Klömmans dräneringkanal

Mittklämmor

Panelramens höjd

Panelstorlek

Plåtens tjocklek

Skada på klämmor

Skador

Skruvarnas montering

Takgenomföring

Taklutning

Termisk brytpunkt

Väderbeständigt material

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

7/16

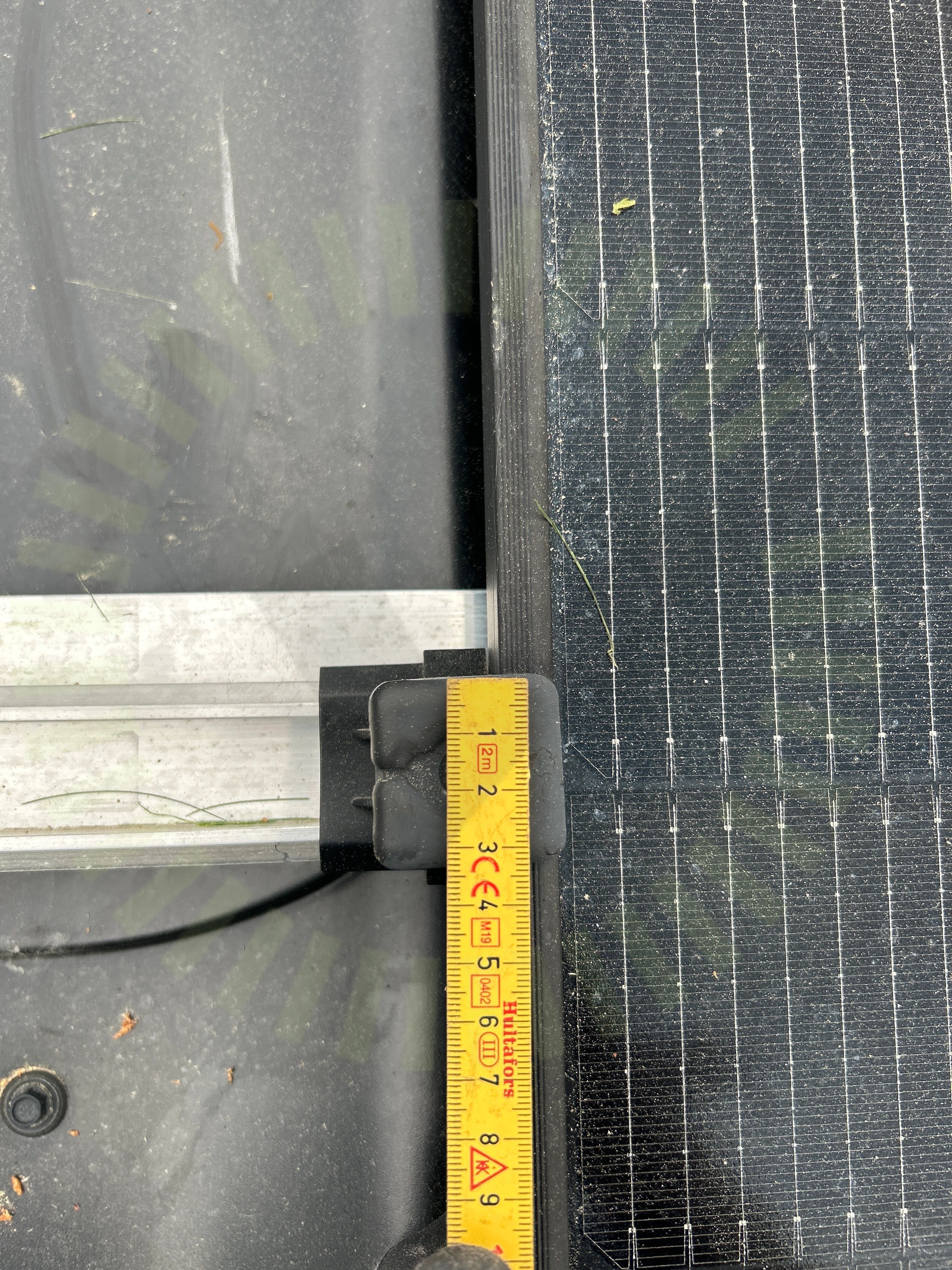

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

3.2 Skräp

Inte godkänd

Klämmor som är använda som distanser är kvarlämnade på taket.

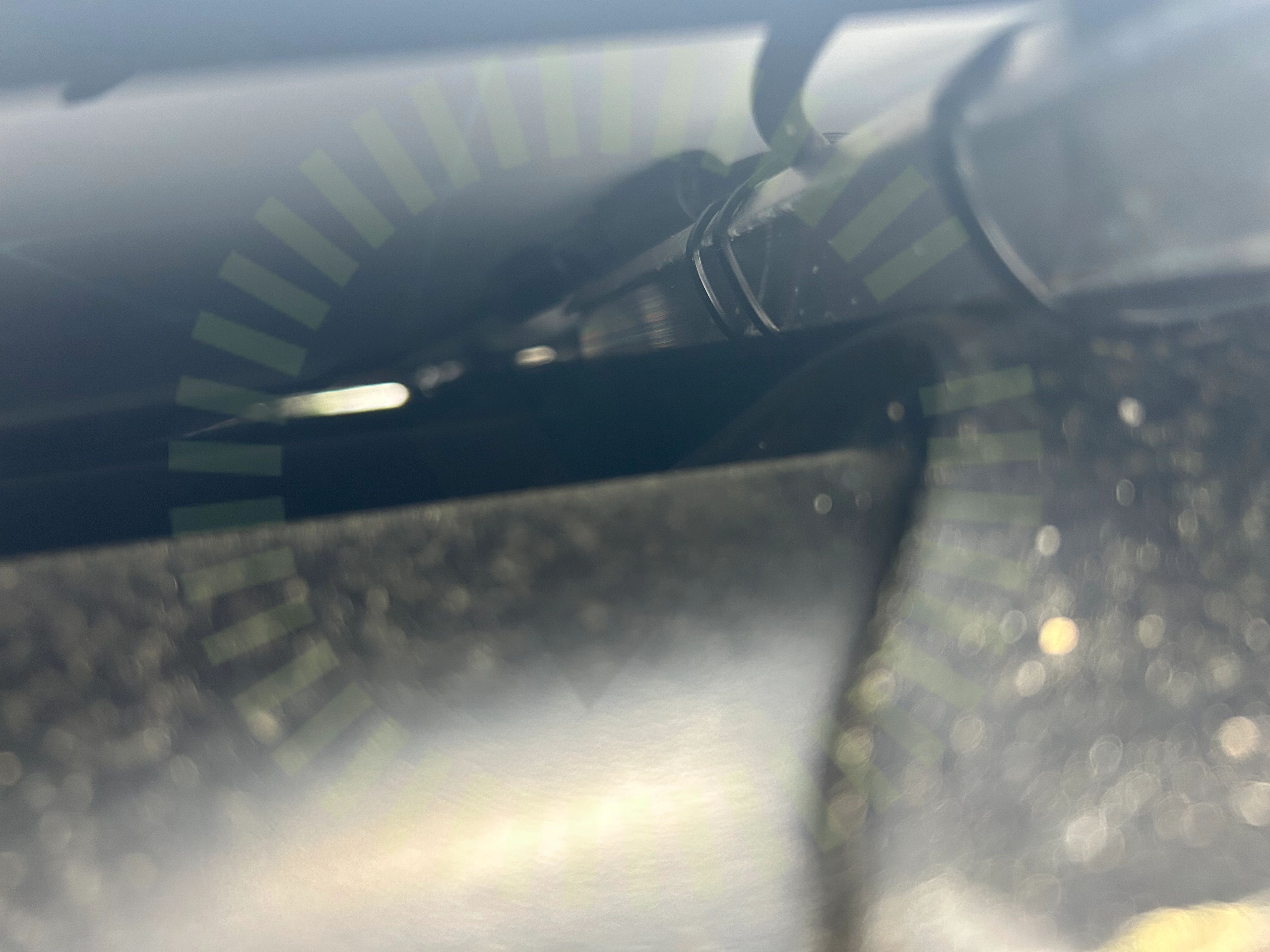

3.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

3.4 Klämmornas placering

Inte godkänd

Minsta mått är 115 mm. Klarar då tryck och lyft på 1600 pa. Underlag för använd klämzon saknas.

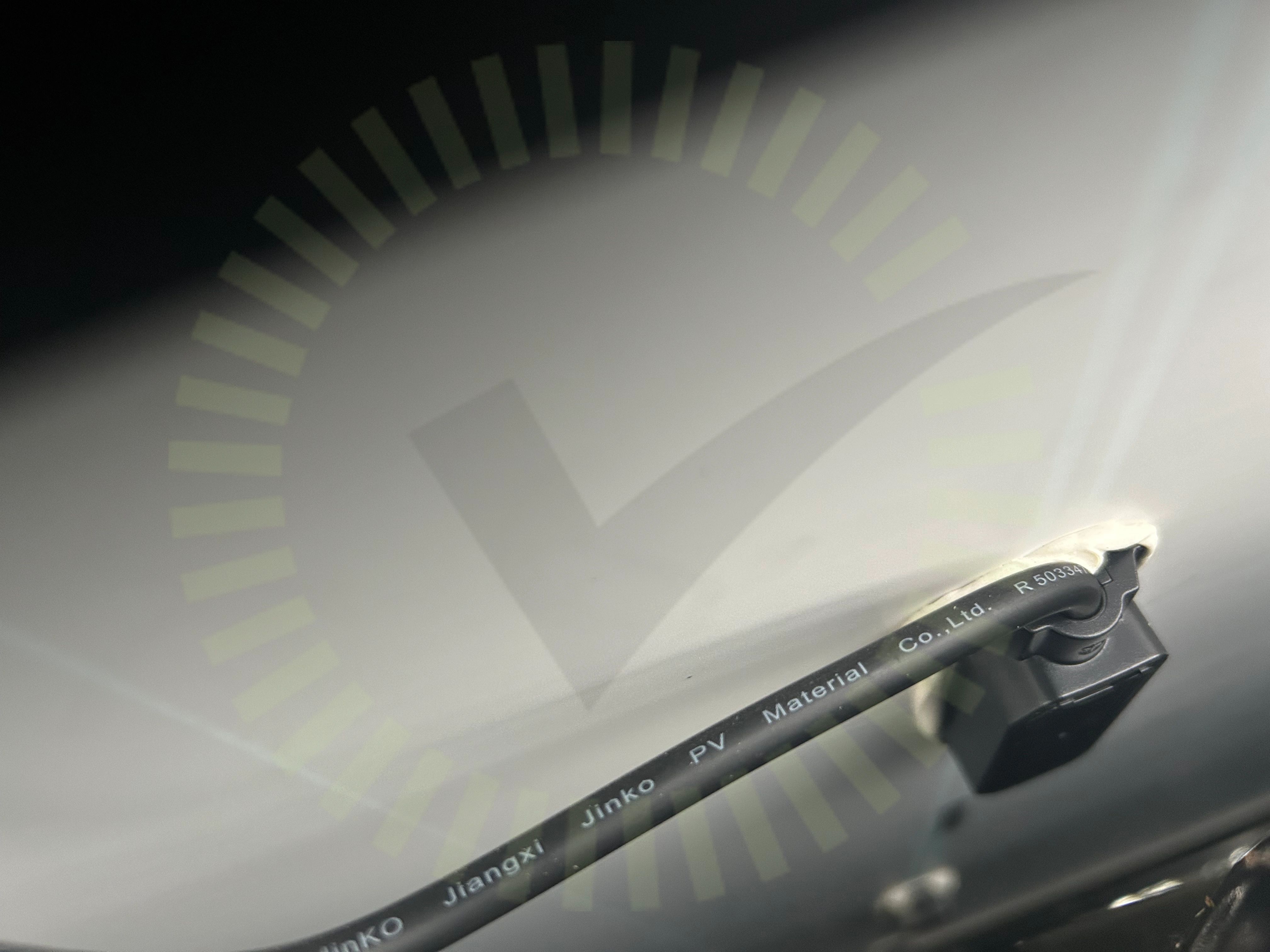

3.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

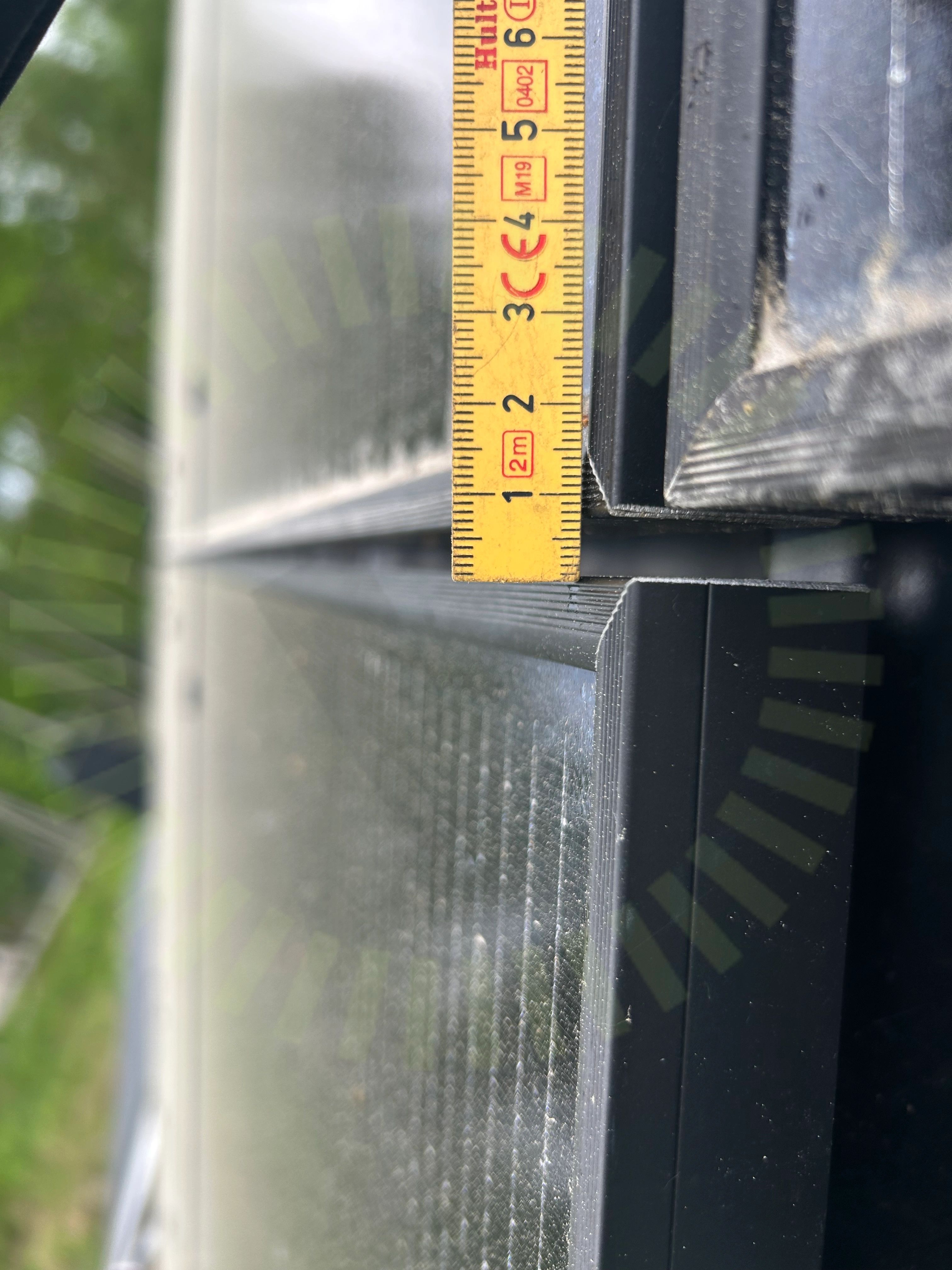

3.6 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

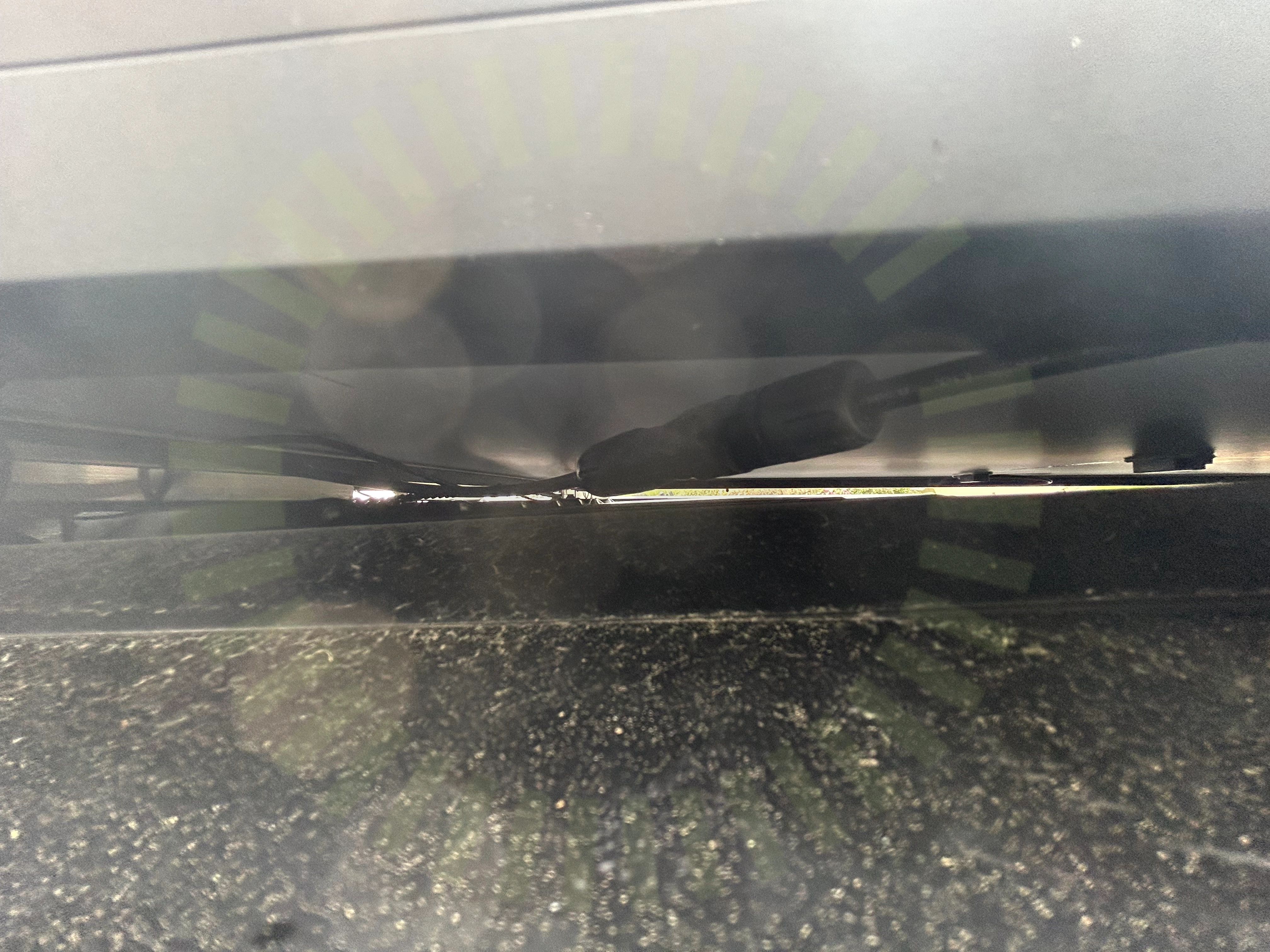

3.7 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

8/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

2/5

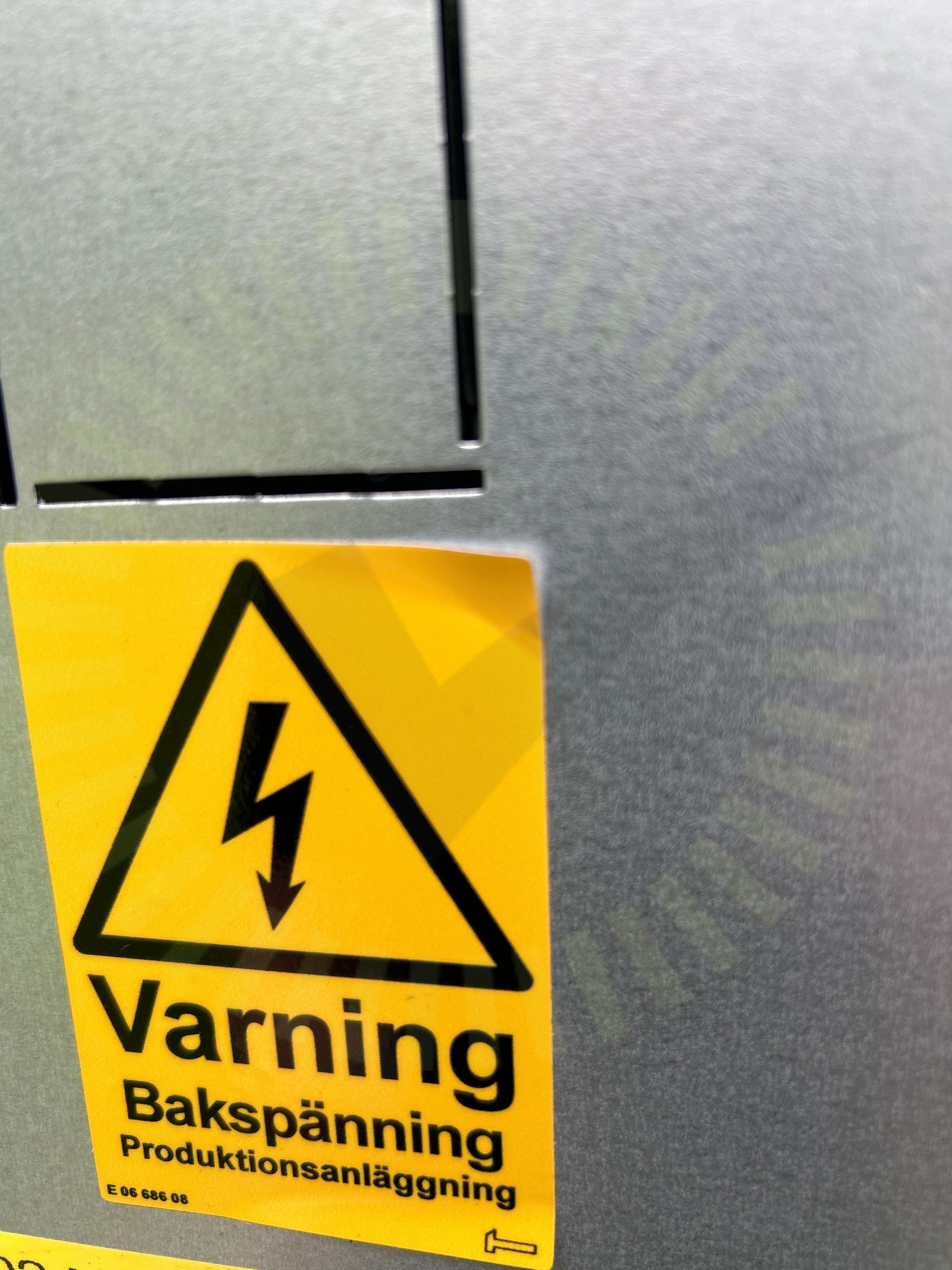

4.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

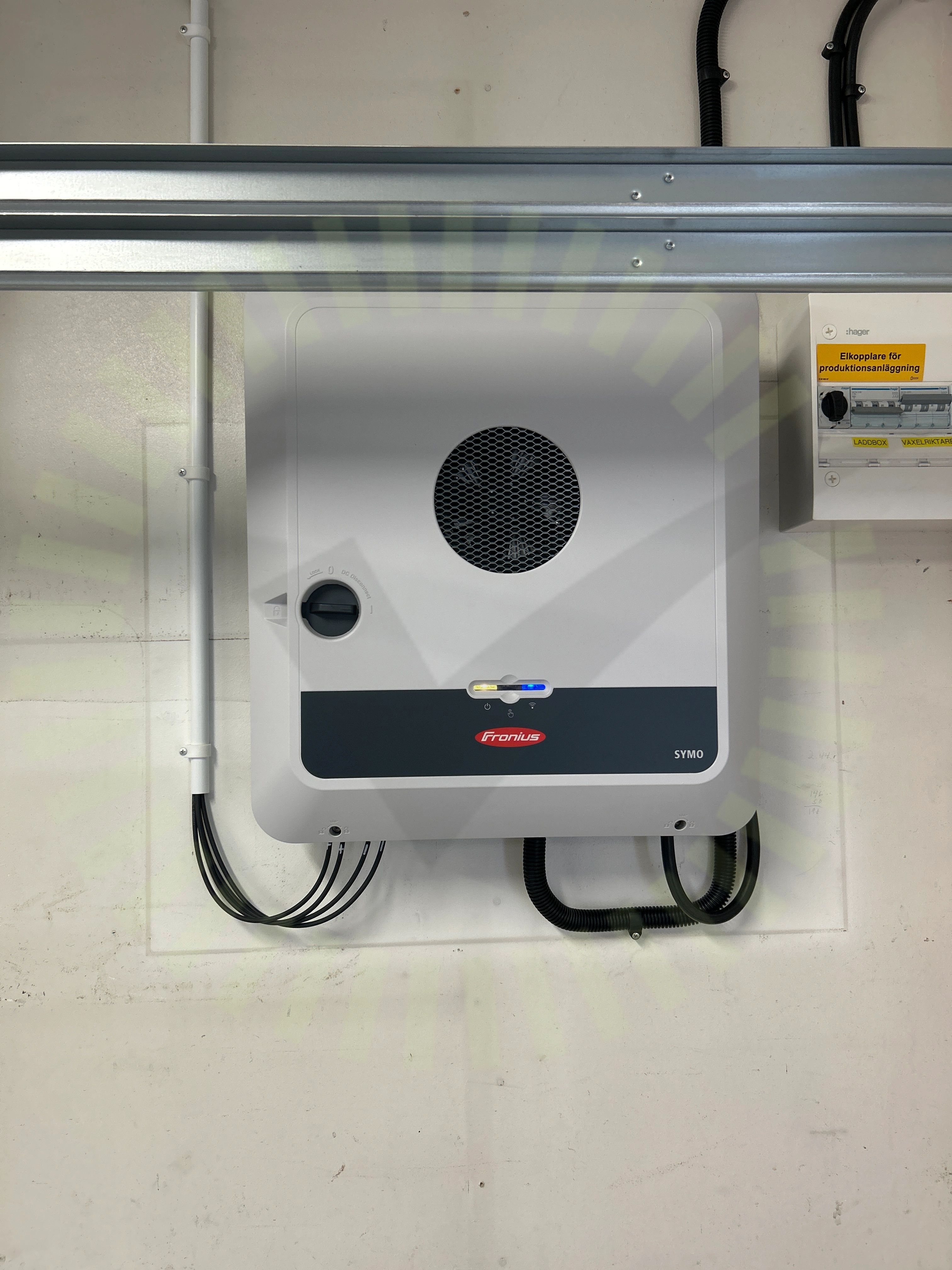

4.2 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/34

5.1 Strängdesign

Inte godkänd

Strängschema saknas.

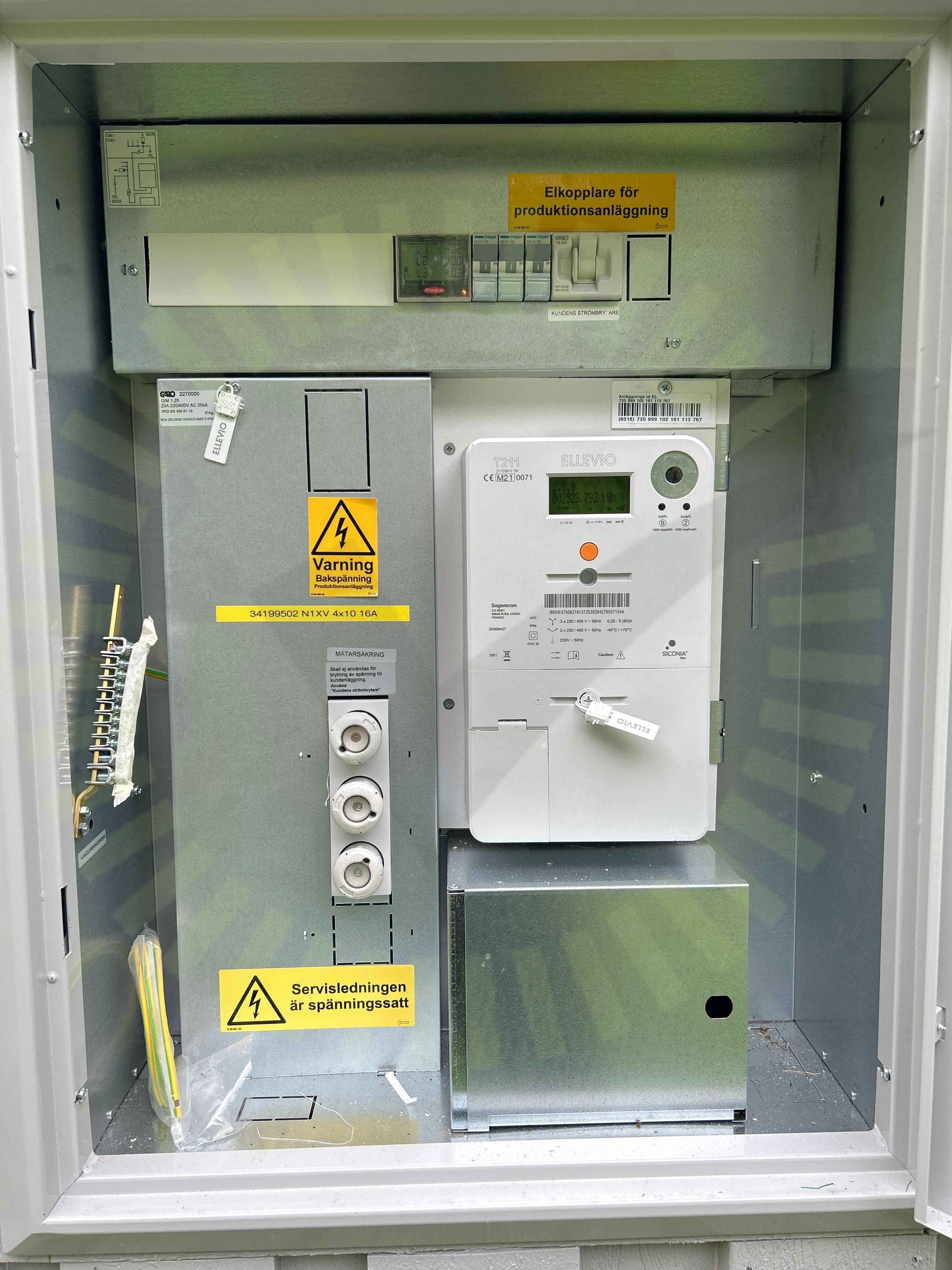

5.2 Varselmärkning nödströmsförsörjning

Inte godkänd

Märkning saknas i elskåp och elcentral.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

31/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

Brännbart underlag

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Dimensionering

Direkt solljus

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Säkring

Skadat kablage

Tätningsinsatts

Uppskalad ledare

Utrymme

Väderbeständigt material

Varselmärkning

Ventilation

Vinkel

Ej tillgängligt vid besiktning

1/34

Ferritkärna
