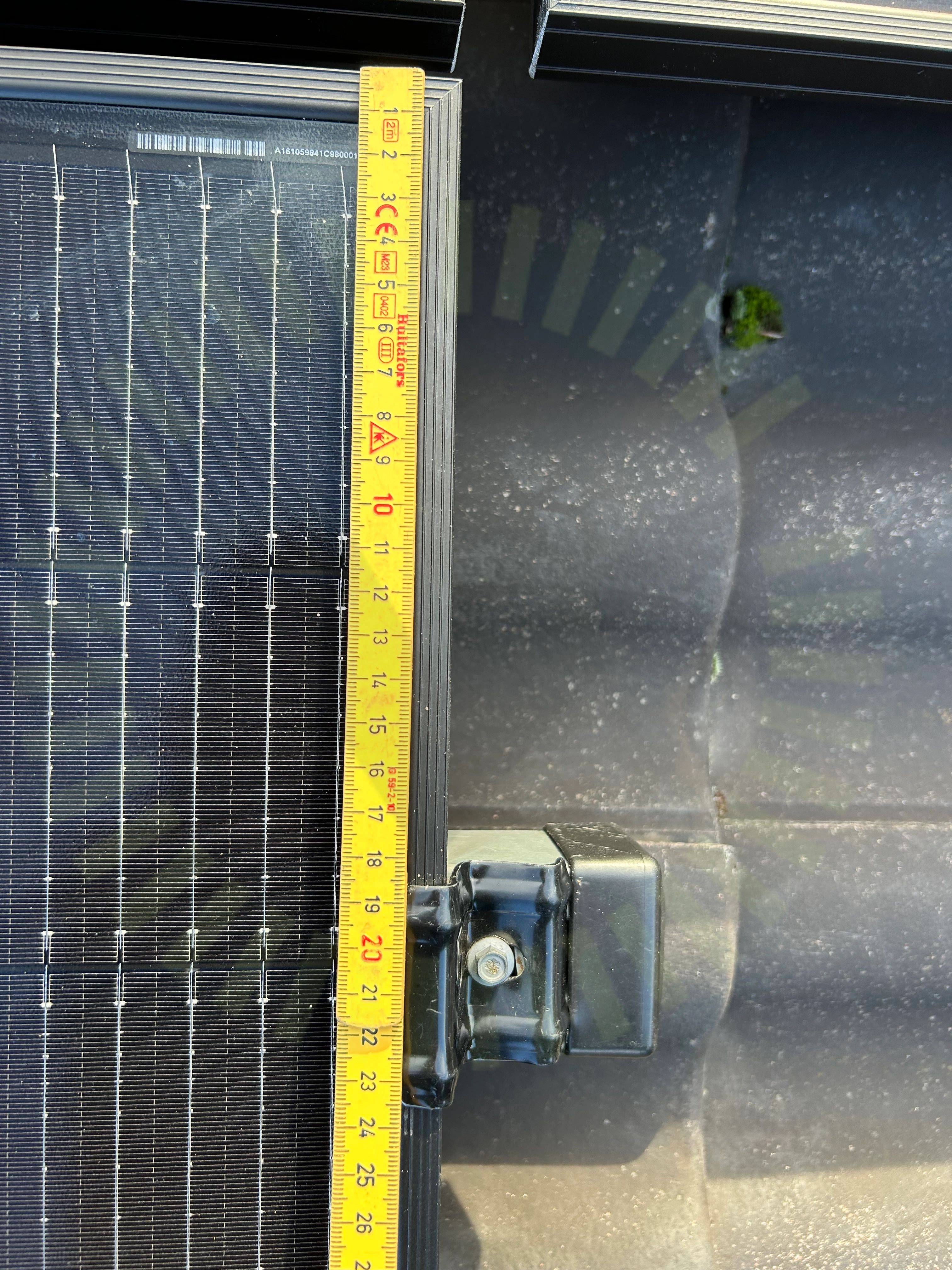

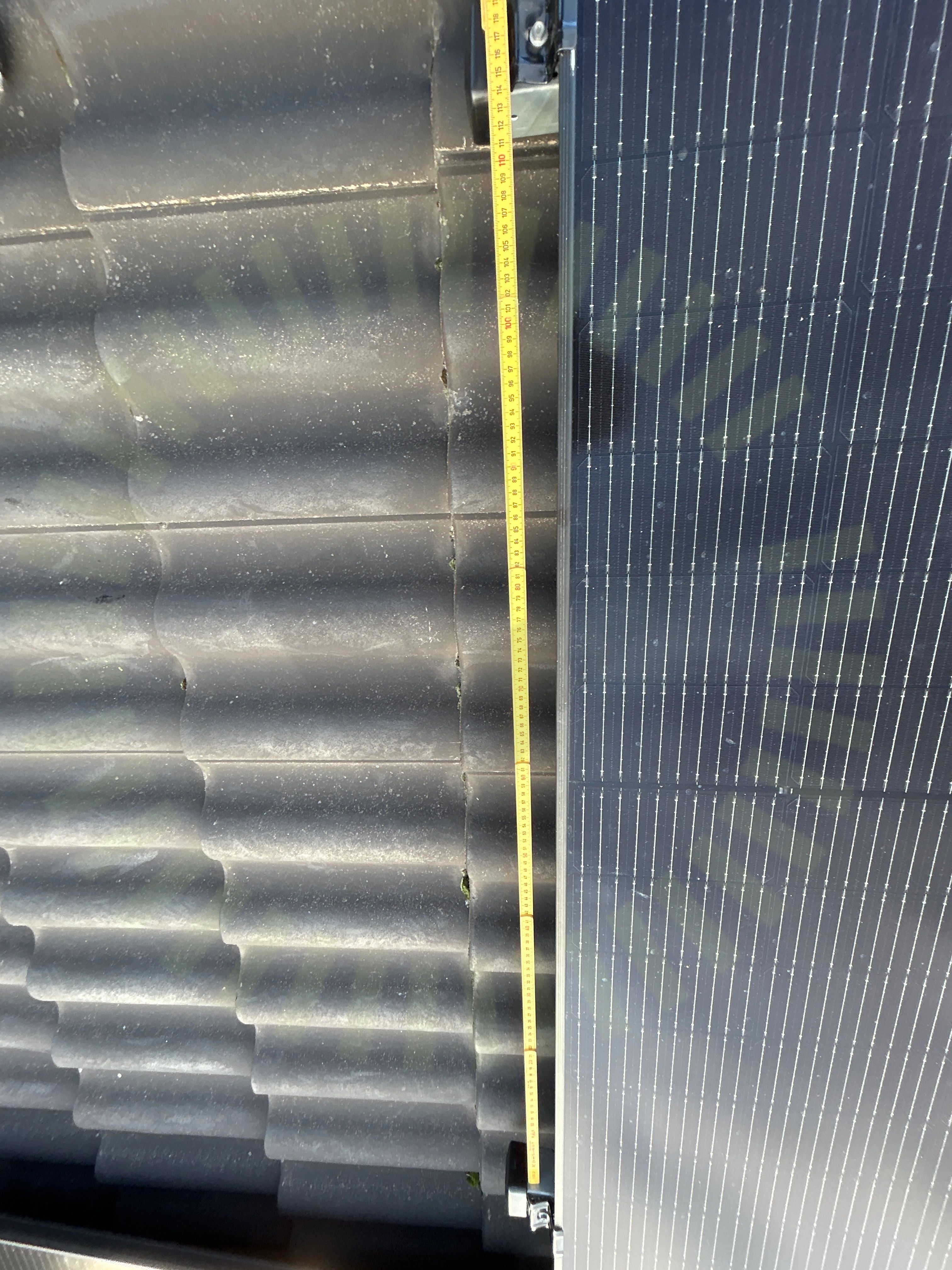

2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16-17
Besiktningsrapport
9.1
Installation genom
Energy Effective Solutions
Datum
1 februari 2024
Ort
sigtuna, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Astronergy: CHSM54M(BL)-HC
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GroWatt: MOD 10-15KTL3-X
Anmärkningar
1/40
3.1 Växelriktarens IP klassning
Inte godkändOanvända ingångar i växelriktaren är inte pluggade.
Godkända kontrollpunkter
38/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskydd
Ej tillgängligt vid besiktning
1/40Genomföringar
Smartmätare: EASTRON: SDM630
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Anmärkningar
1/7

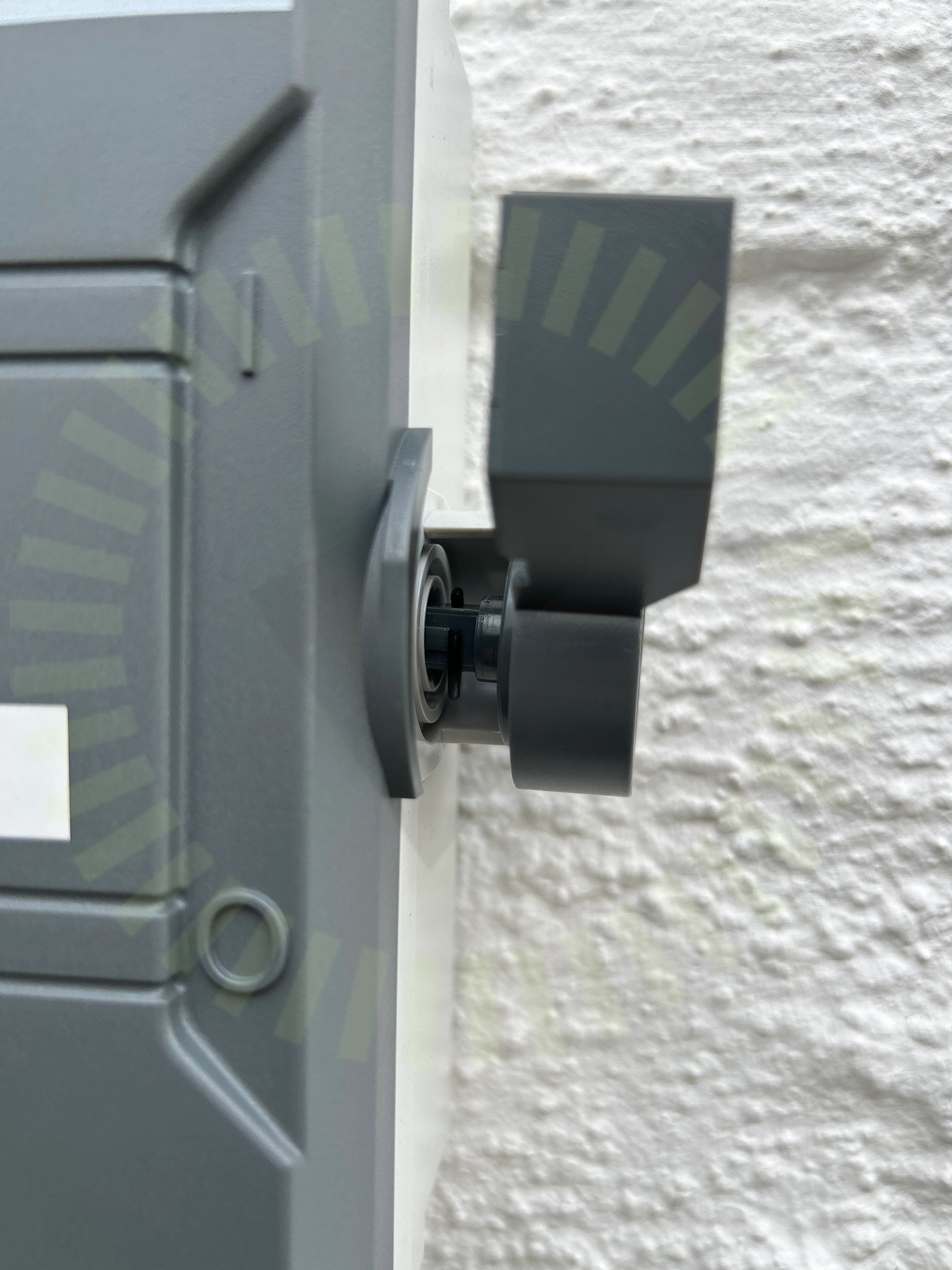

5.1 Skada vid brytare
Inte godkändVredet i brytaren sitter löst.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare
Undercentral
Godkända kontrollpunkter
7/7FasskenaInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
2/22

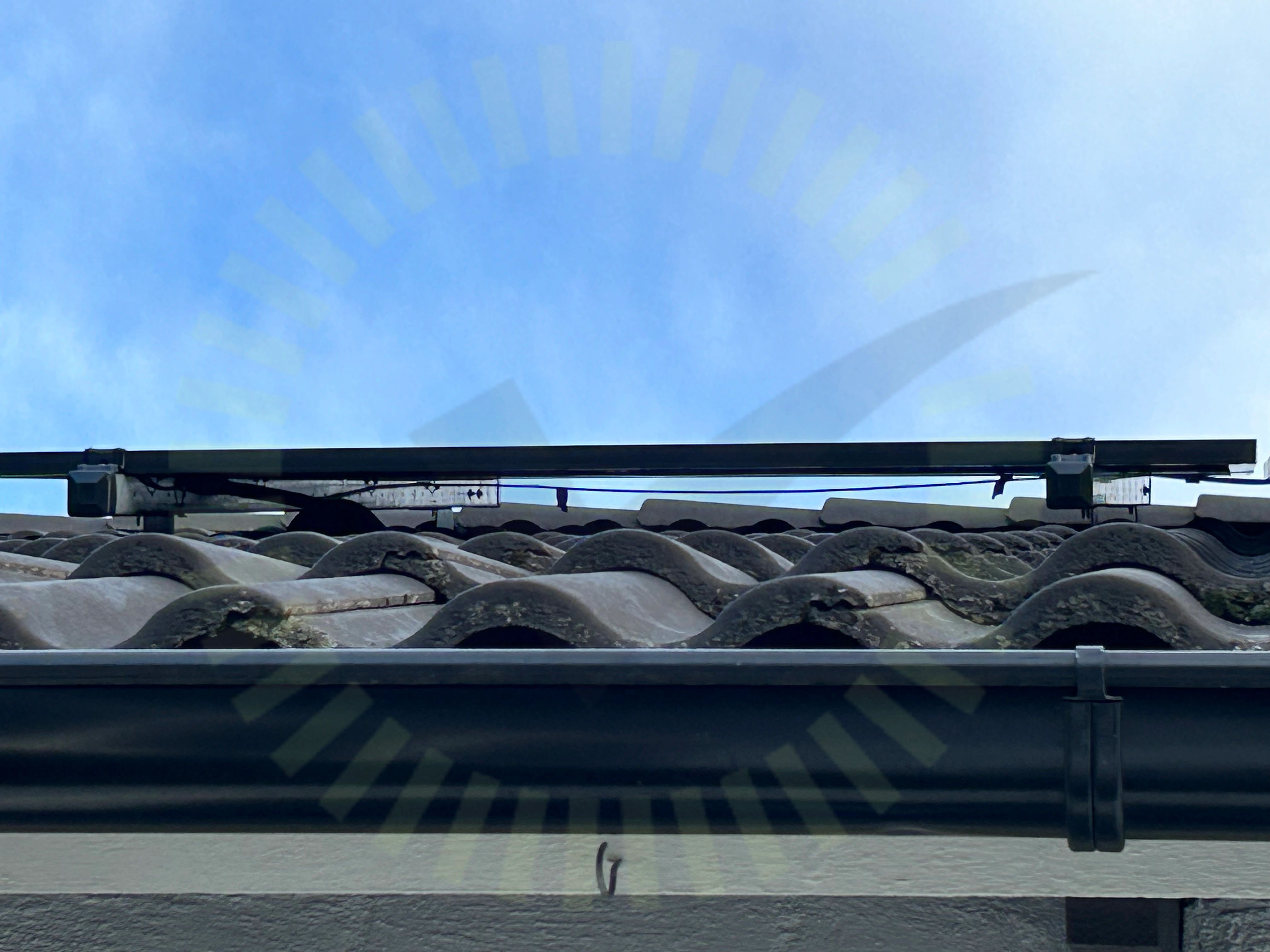

7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
7.2 Skenors avstånd till varandra
Inte godkändAvståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
