Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Skandica Solar

Datum

6 september 2023

Ort

Olofstorp, Västra Götalands län
PEN-ledare
Panelramar separerade
Kopplingslåda
85% godkända15% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Nordmount Panntak

Anmärkningar

6/23
Skenans utstick för klämma

2.1 Skenans utstick för klämma

Rekommendation

Skenans utstick från panelens ram stämmer inte överens med snö- och vindlastberäkning.

Snö- och vindlastberäkning
Takgenomföring

2.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenskarvar

2.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta avstånd är: 120cm

Snö- och vindlastberäkning
Ändklämmor

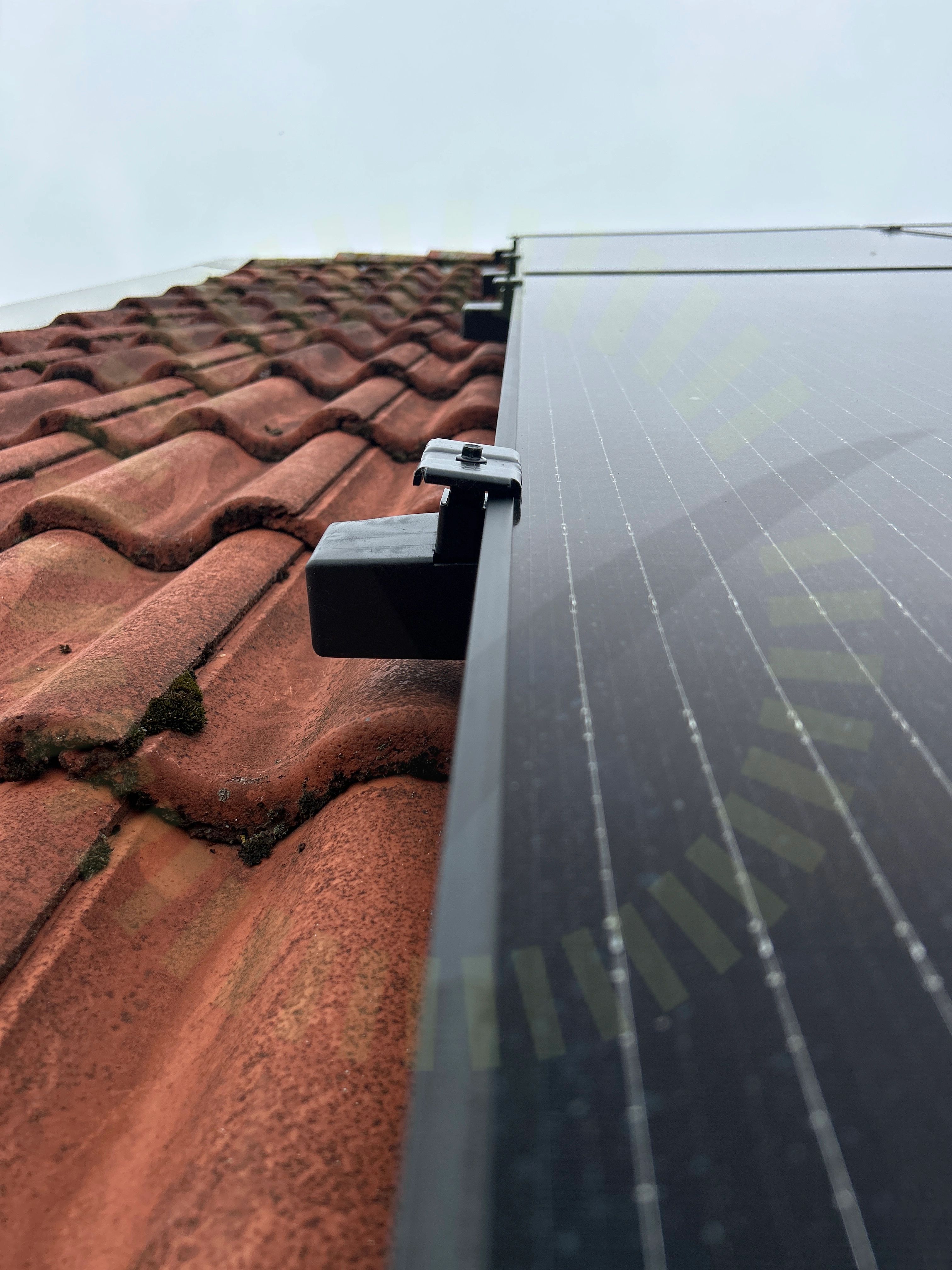

2.6 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt, fästen sitter snett över paneler.

Godkända kontrollpunkter

17/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt material

Tak 1, Risen: RSM40-8

Anmärkningar

3/18
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Panelramar separerade

3.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PV module installation and maintenance manual A1 2023 sida 19.

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Undercentral

Anmärkningar

1/8
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/35
AC Böjradie

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

Jordfelsbrytare

6.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34
Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

PE kabel ska vara grön/gul efter hela sin längd.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Stress på kontakter

6.4 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

30/35
AC Anslutning VäxelriktareAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
