Besiktningsrapport

9.0

Installation genom

Svea Solar

Datum

18 juni 2024

Ort

Halaröd, Skåne län

Skenans utstick för klämma

CC mått

Skenskarvar

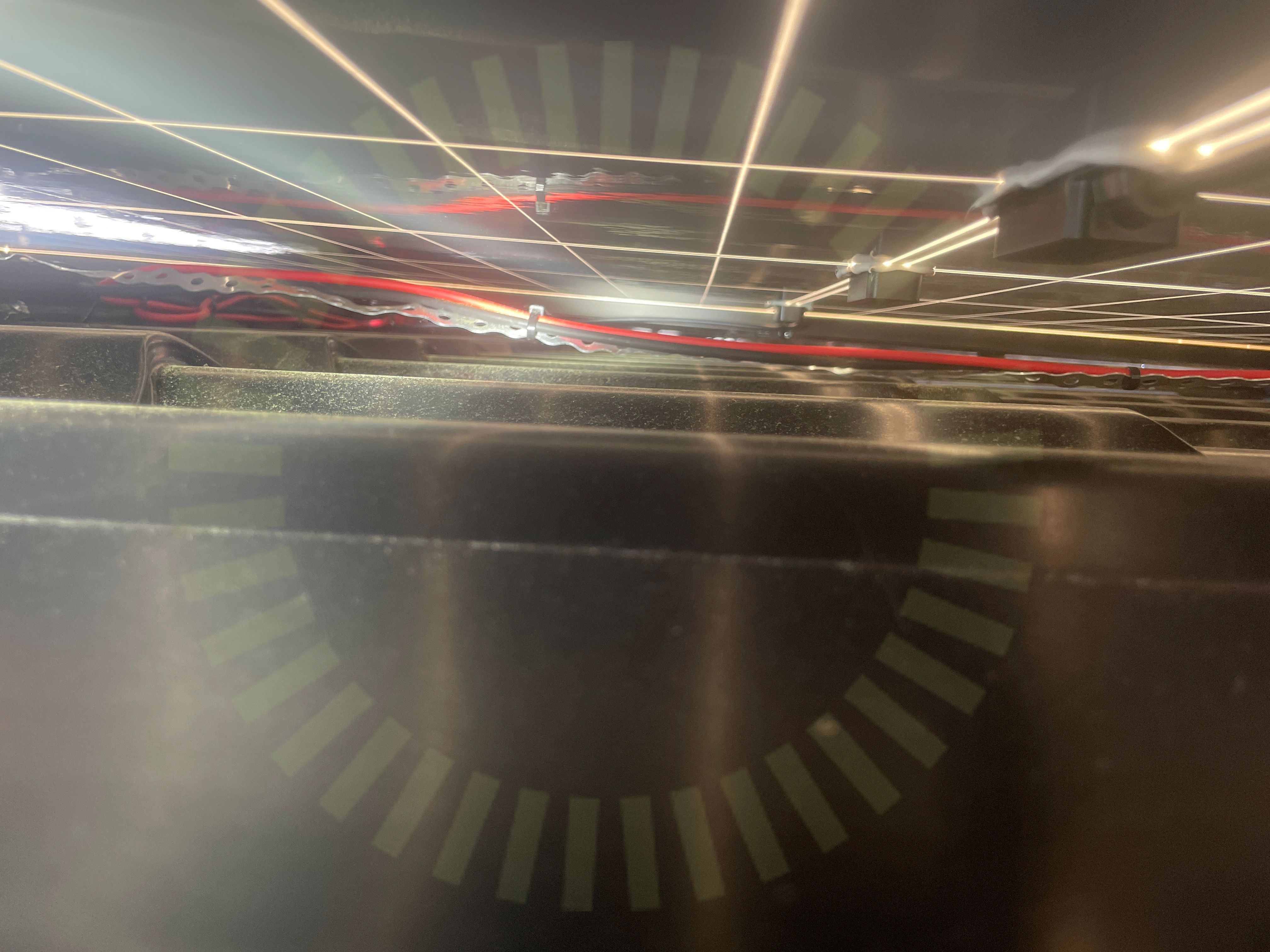

+ 5

91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemCC90 UNUM Plåttak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriSVEA SOLAR: Power Saver 5-15kW

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CC90 UNUM Plåttak

Anmärkningar

5/18

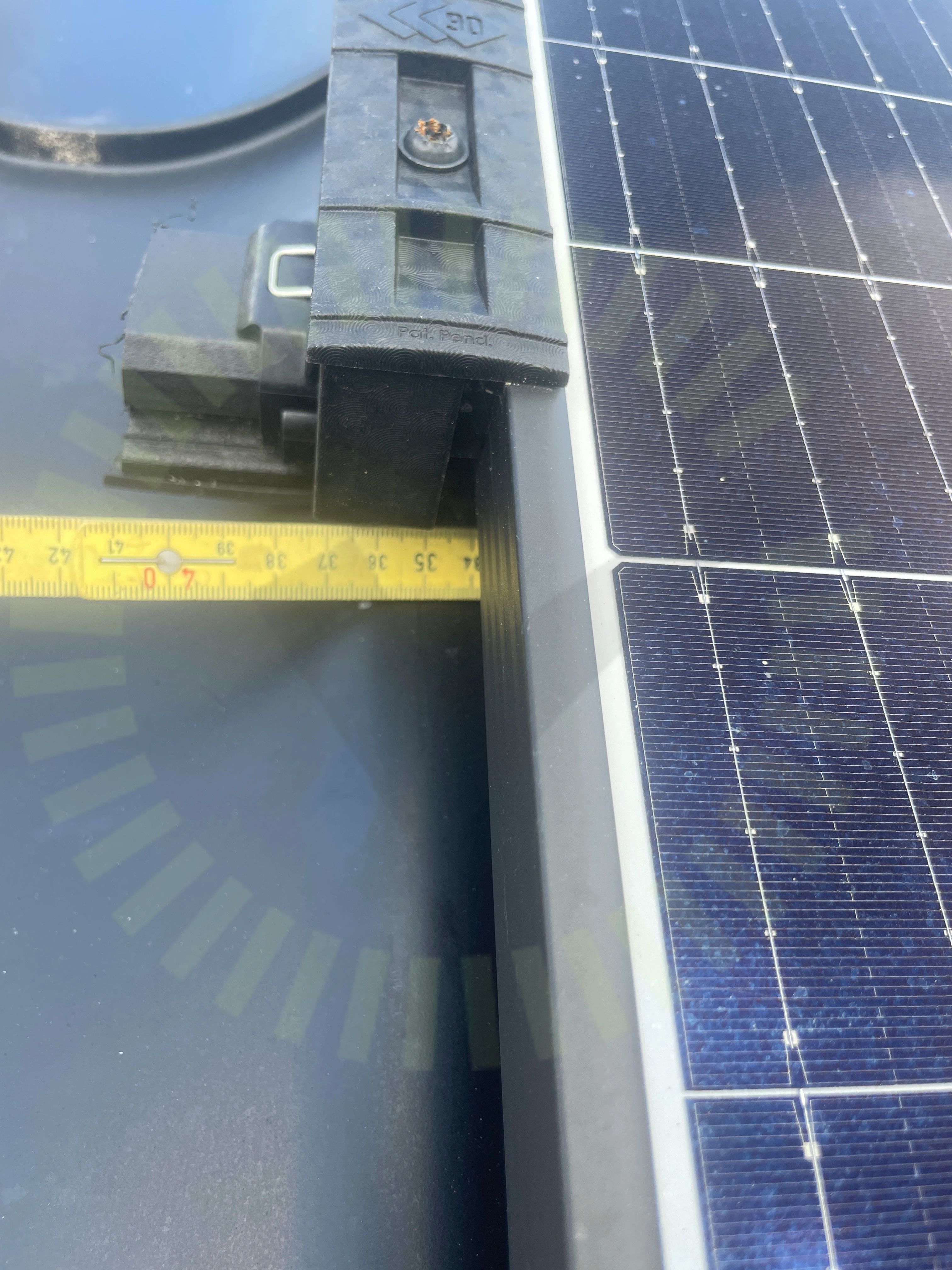

2.1 CC mått

Inte godkänd

Skenan är inte monterad med korrekt CC mått. Första infästning är gjord med för långt avstånd. Uppmätt mått 340mm. Avstånd mellan infästningar överstiger även måttet i lastberäkning. Uppmätt mått 1050mm.

Montageinstruktion CC90 UNUM Plåttak, Sida 2 till 3

2.2 Kabeluppfästning

Inte godkänd

Använt hålband som används till kabeluppfästning sitter inte uppfäst ordentligt.

SS 436 40 00 (712.522.101)

2.3 Termisk brytpunkt

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Montageinstruktion CC90 UNUM Plåttak, Sida 4

2.4 Skenans utstick för klämma

Inte godkänd

För kort avstånd mellan skenans ytterkant och ändklämmans placering.

Montageinstruktion CC90 UNUM Plåttak, Sida 5

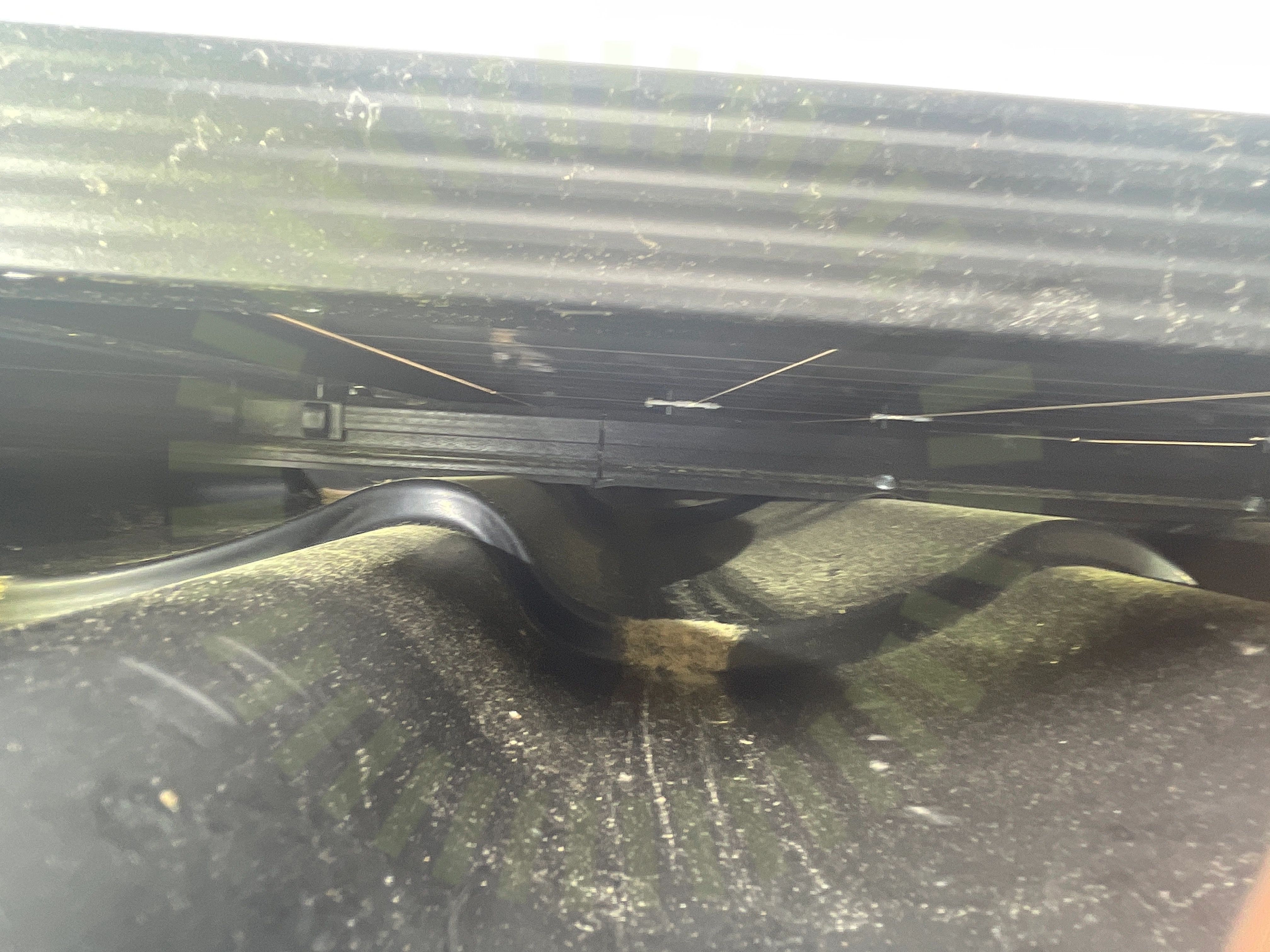

2.5 Skenskarvar

Inte godkänd

Skruvar saknas vid skenskarv.

Montageinstruktion CC90 UNUM Plåttak, Sida 3

Godkända kontrollpunkter

13/18

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelmåttSkadorSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Risen: RSM40-8

Godkända kontrollpunkter

17/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SVEA SOLAR: Power Saver 5-15kW

Anmärkningar

2/15

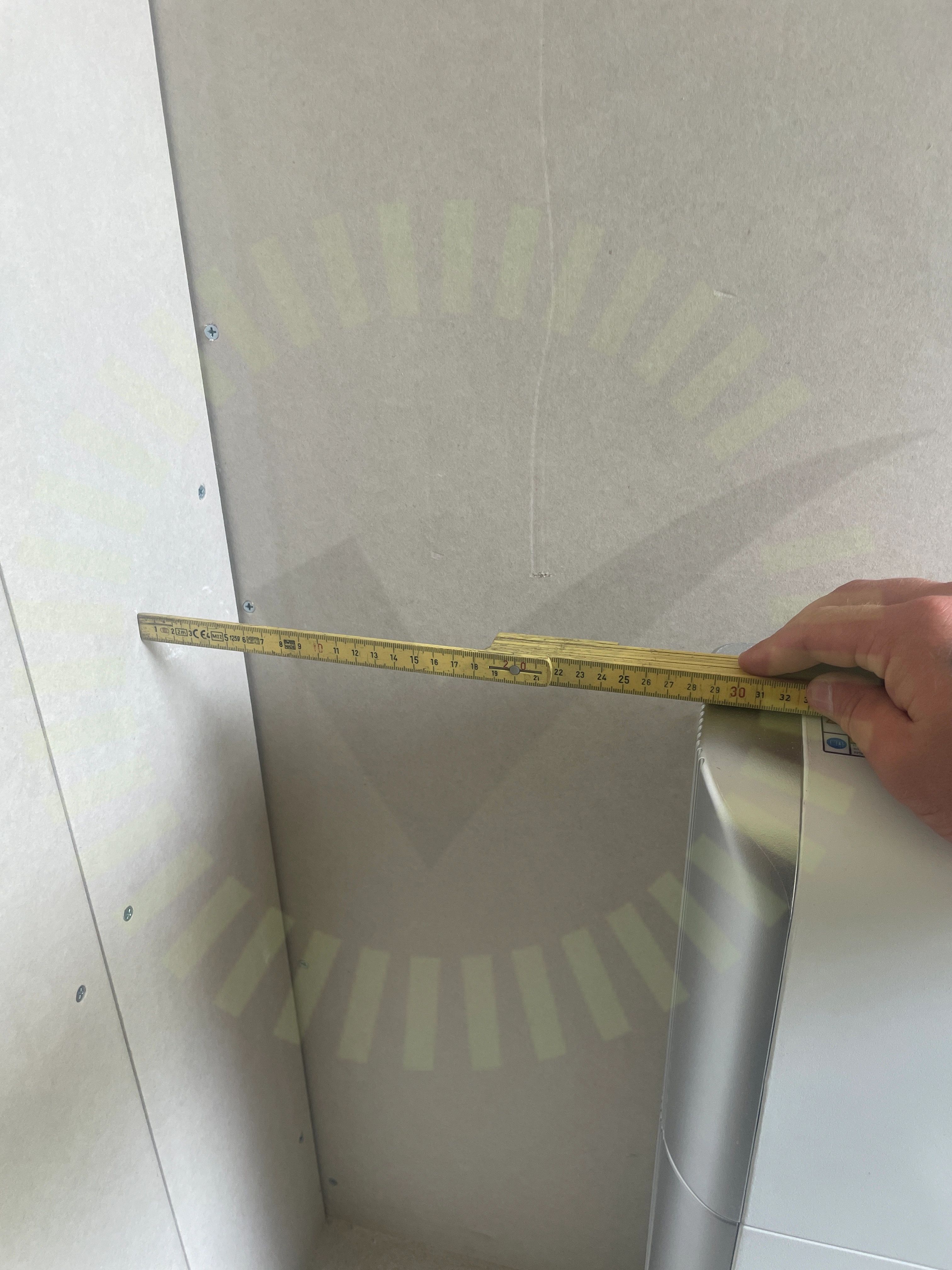

5.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

5.2 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett brandskyddande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

Godkända kontrollpunkter

13/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

SVEA SOLAR: Power Shifter 6-10kW

Anmärkningar

2/40

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 23-24

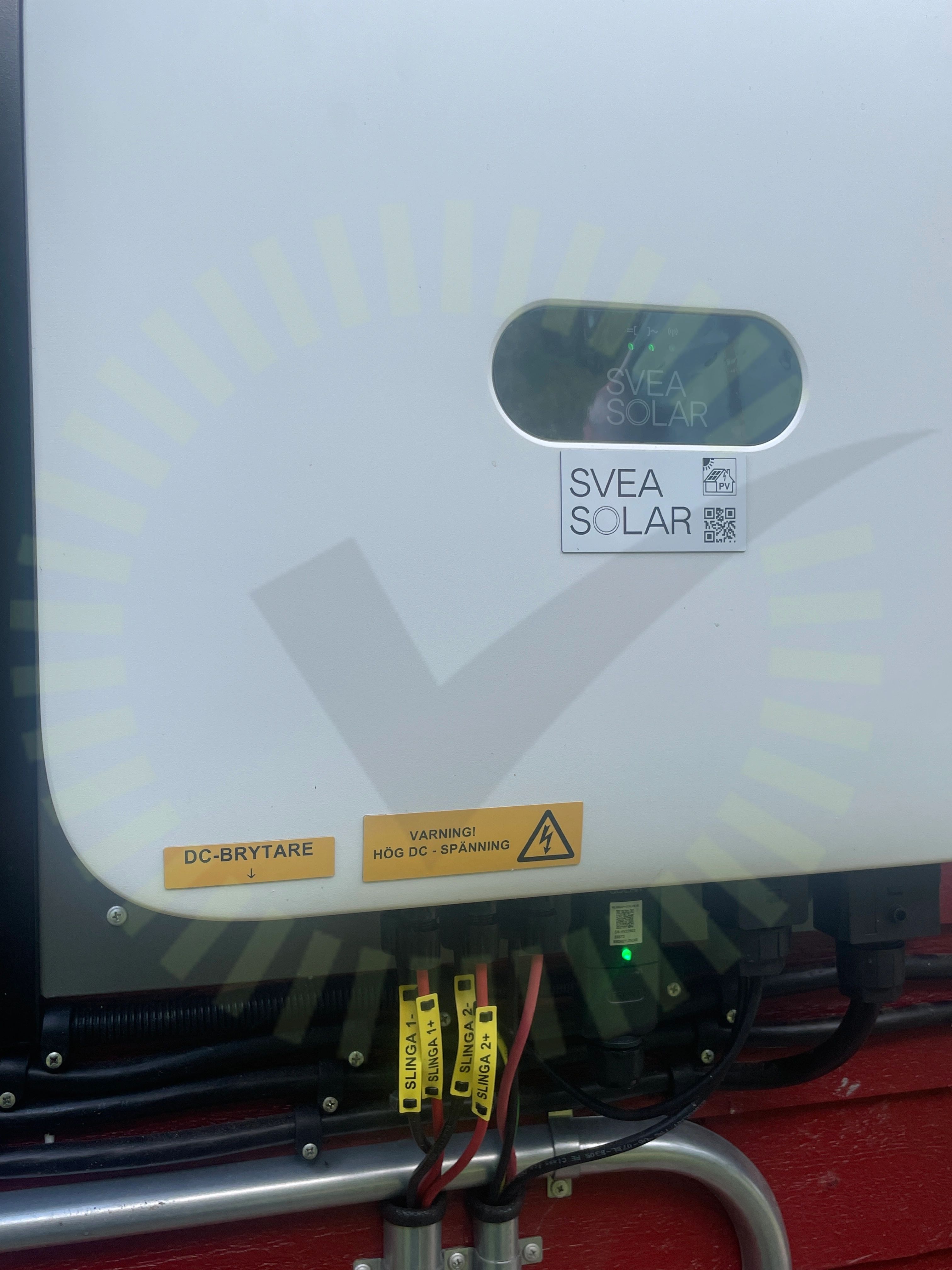

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varningsskylt för att spänningssatta delar inte kan frånkopplas saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/40

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Undercentral

Anmärkningar

1/6

7.1 Kabelinföringar

Inte godkänd

Fyra kablar går in i en förskruvning avsedd för en kabel.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
