Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

E.ON

Datum

17 april 2023

Ort

Ystad, Skåne län
Klämmor rätt förläggning
Panelkablagets böjradie
AC Genomföringar
89% godkända11% ej godkända

Om installationen

PanelerREC: Alpha Pure
MontagesystemWeland Stål: Plåttak
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GoodWe: GW4-15K SDT G2 Series

Anmärkningar

5/40
AC Genomföringar

1.1 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)
Tillförlitligt fäst

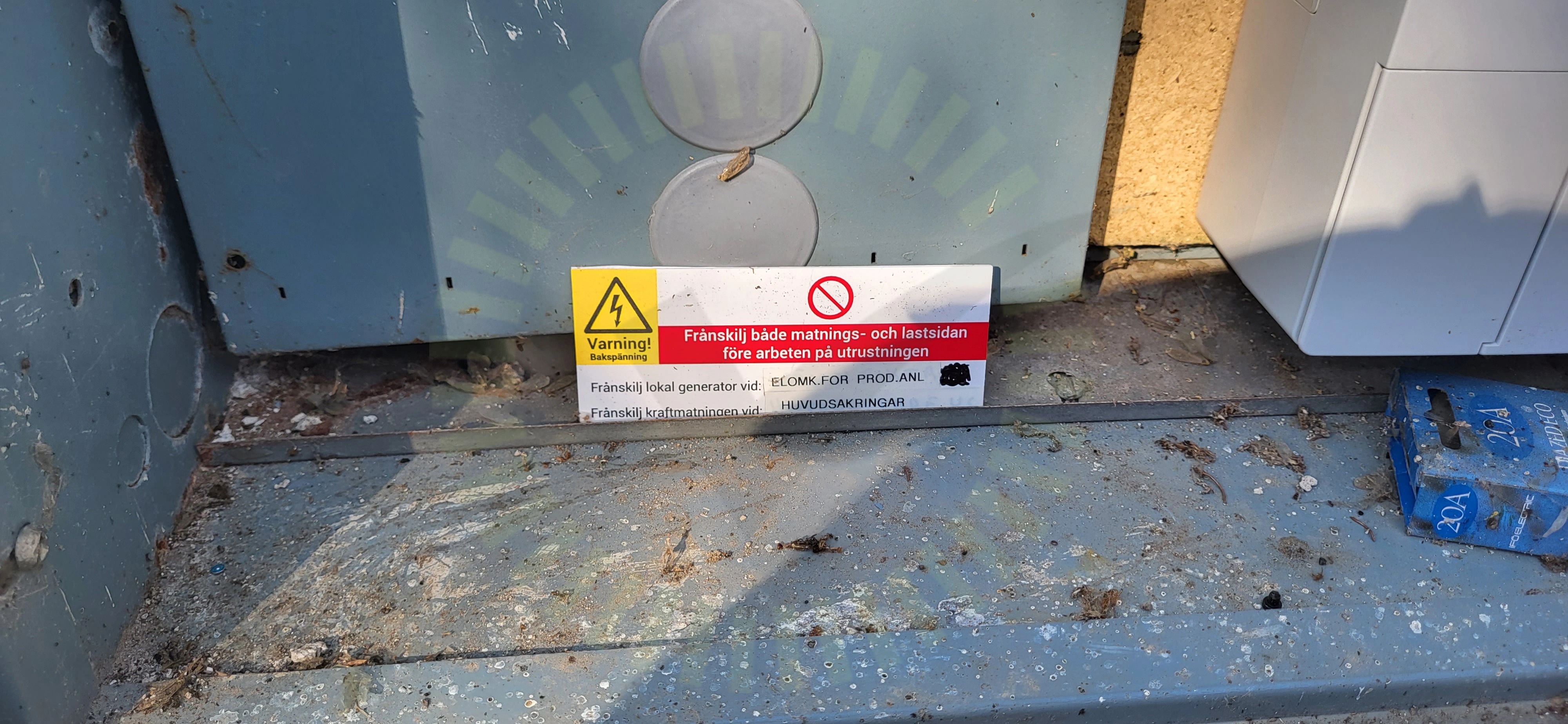

1.5 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

35/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMax total effektMärkningPlaceringSäkringsdimensionVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

REC: Alpha Pure

Anmärkningar

1/16
Panelkablagets böjradie

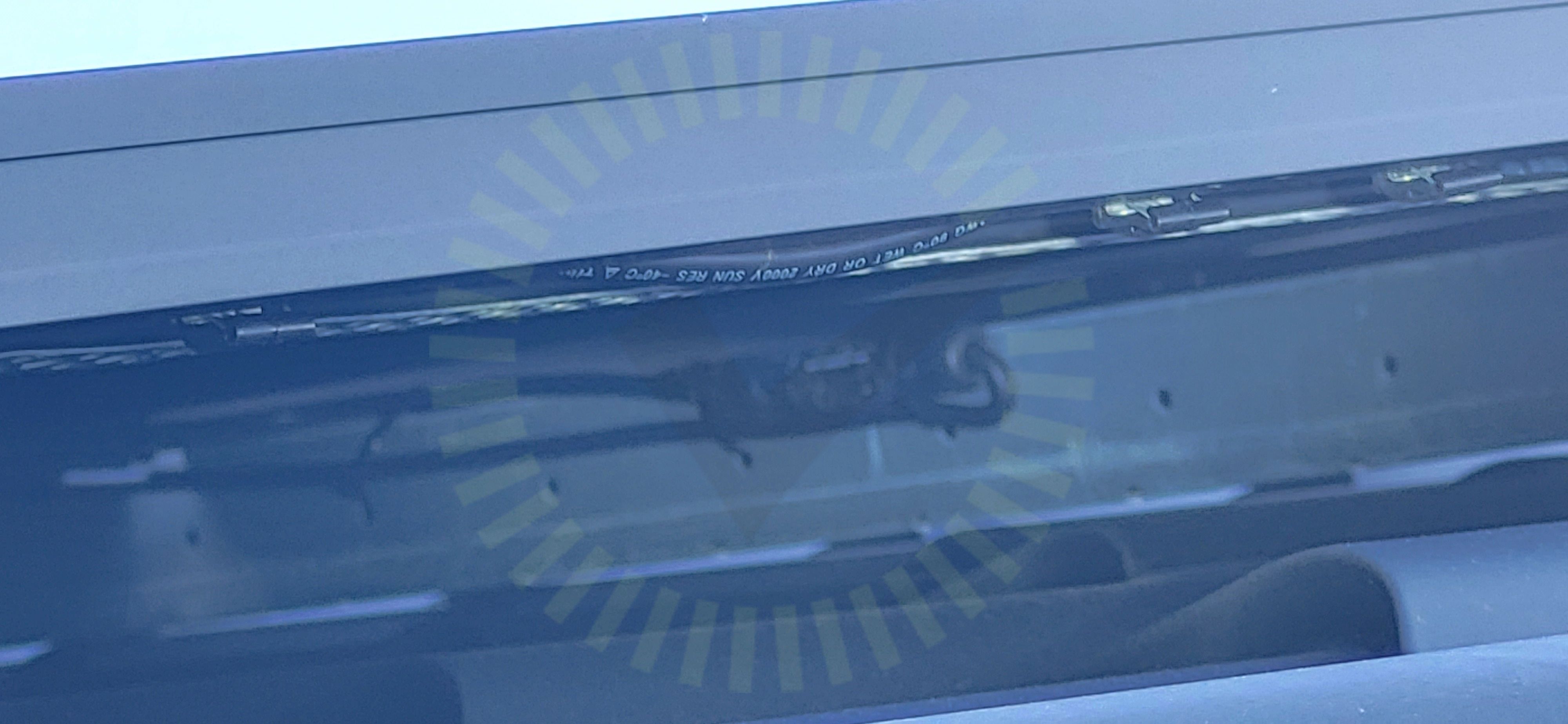

2.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

15/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Weland Stål: Plåttak

Anmärkningar

3/16

4.1 Infästning

Inte godkänd

Snö och vindlastberäkning saknas. Underlag att kontrollera skruvarnas infästningsintervall saknas.

MA5101 Sid 1 (1) | Version 4 - 220829
Klämmor rätt förläggning

4.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/16
Använd skruvDC kabel förläggningFrämmande materialKabeluppfästningMittklämma skruvMittklämmorPlaceringShimsSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/16
Infästning skena
