Besiktningsrapport

5.9

Installation genom

Otovo

Datum

7 december 2022

Ort

Malmö, Skåne län

Fästens placering

Skenskarvar

Infästningar i råspont

+ 10

68% godkända32% ej godkända

Om installationen

PanelerJAM54S31 MR

MontagesystemK2: SingleRail: CrossHook 3S

MontagesystemSchletter: Rapid

MontagesystemCWL: Infästningsplatta

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CWL: Infästningsplatta

Anmärkningar

5/16

1.1 CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan infästningar 1900mm

Tillverkarens anvisningar

1.2 Främmande material

Inte godkänd

Två olika sorters montagesystem

1.3 Infästning

Inte godkänd

Lastberäkning saknas

Tillverkarens anvisningar

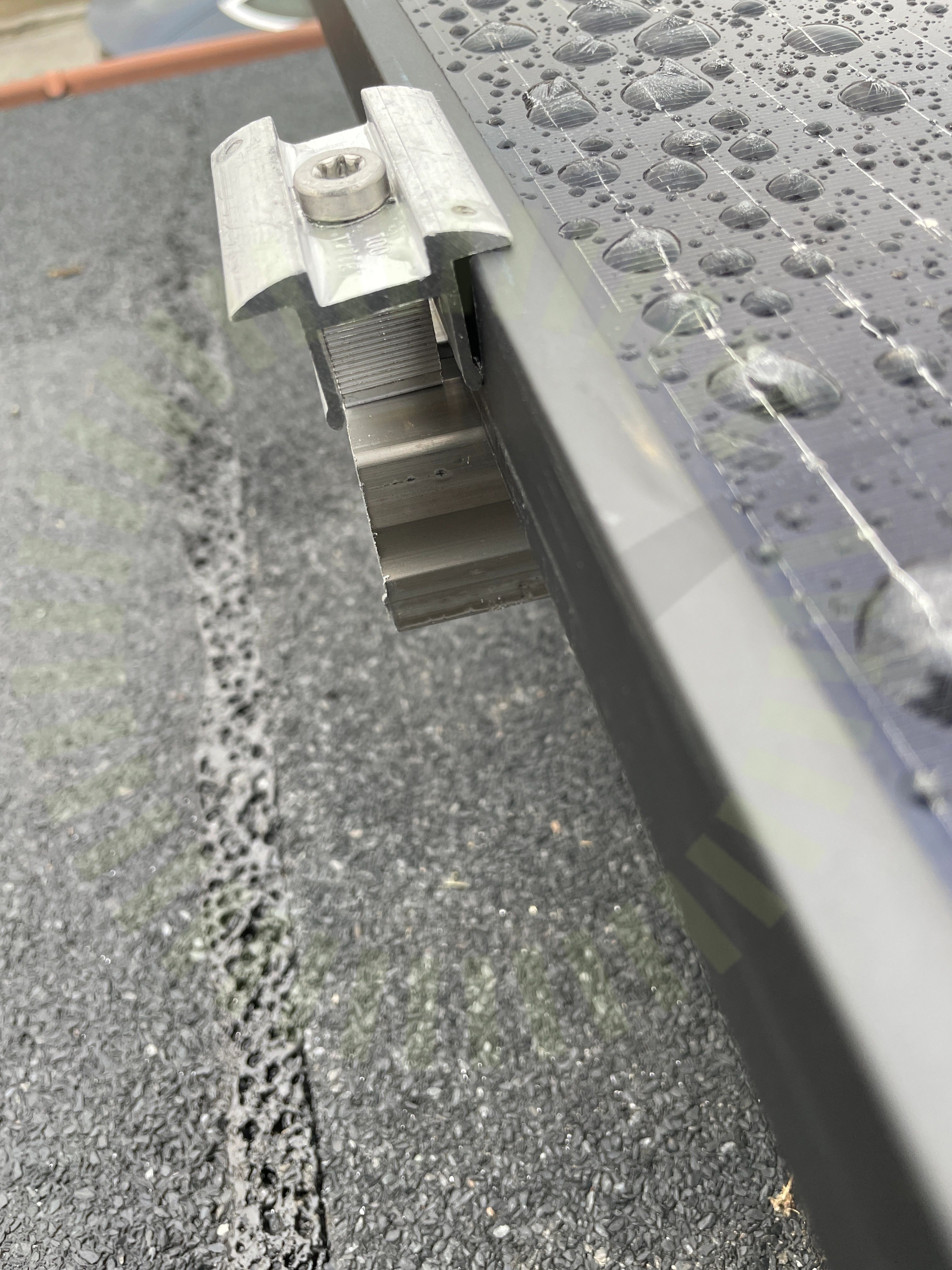

1.4 Slutfäste

Inte godkänd

Slutfästen ej installerade korrekt

Tillverkarens anvisningar

1.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/16

EPDMKabeluppfästningMittfästeShimsSkadorSkarp kantSkyddSvetsningTakgenomföringTätskiktsdukVäderbeständigt material

JAM54S31 MR

Anmärkningar

5/20

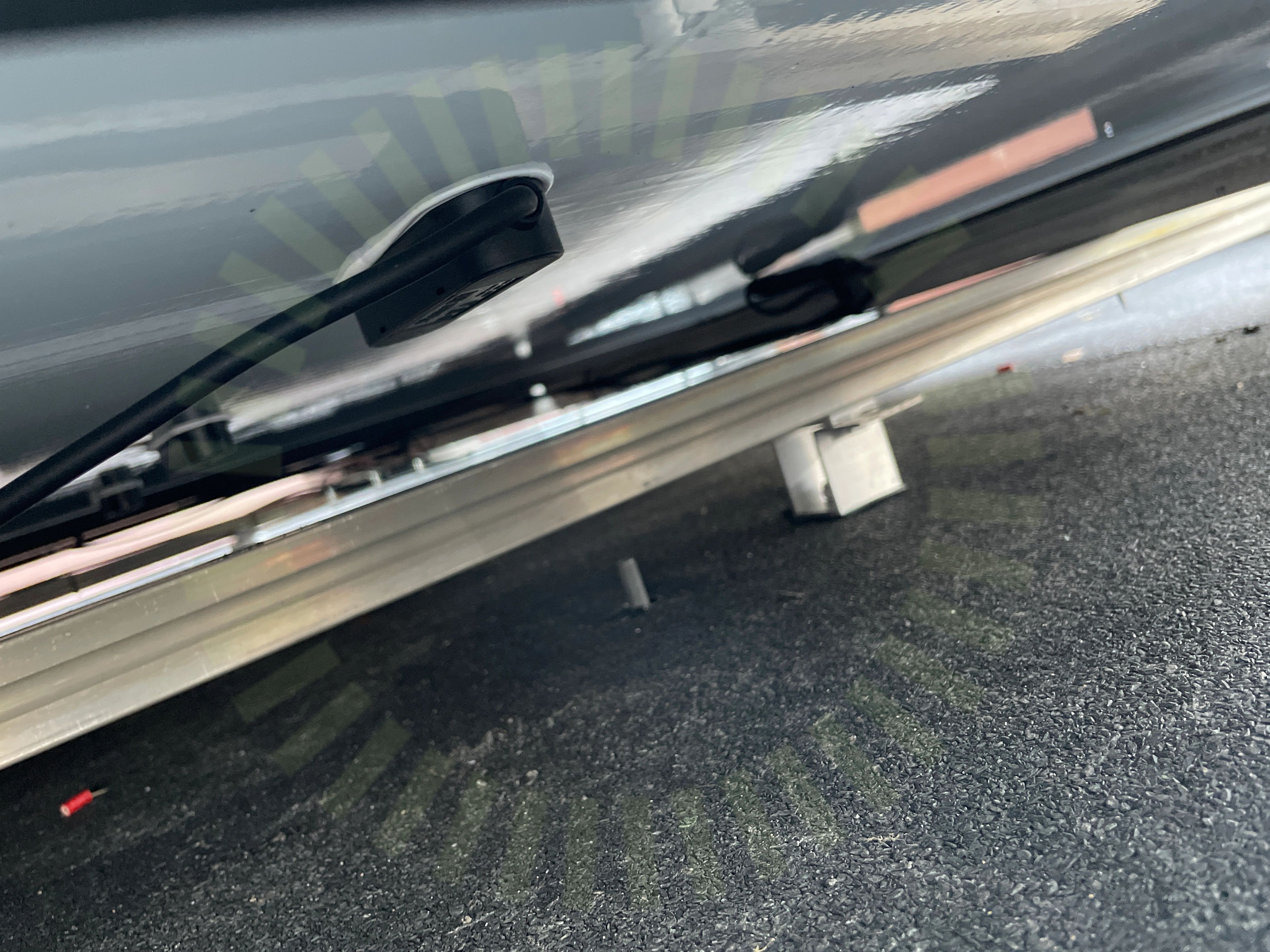

2.1 Dragavlastade

Inte godkänd

Hårt dragna kablar kommer att påverka dragavlastningen

SS 436 40 00 (522.8.3)

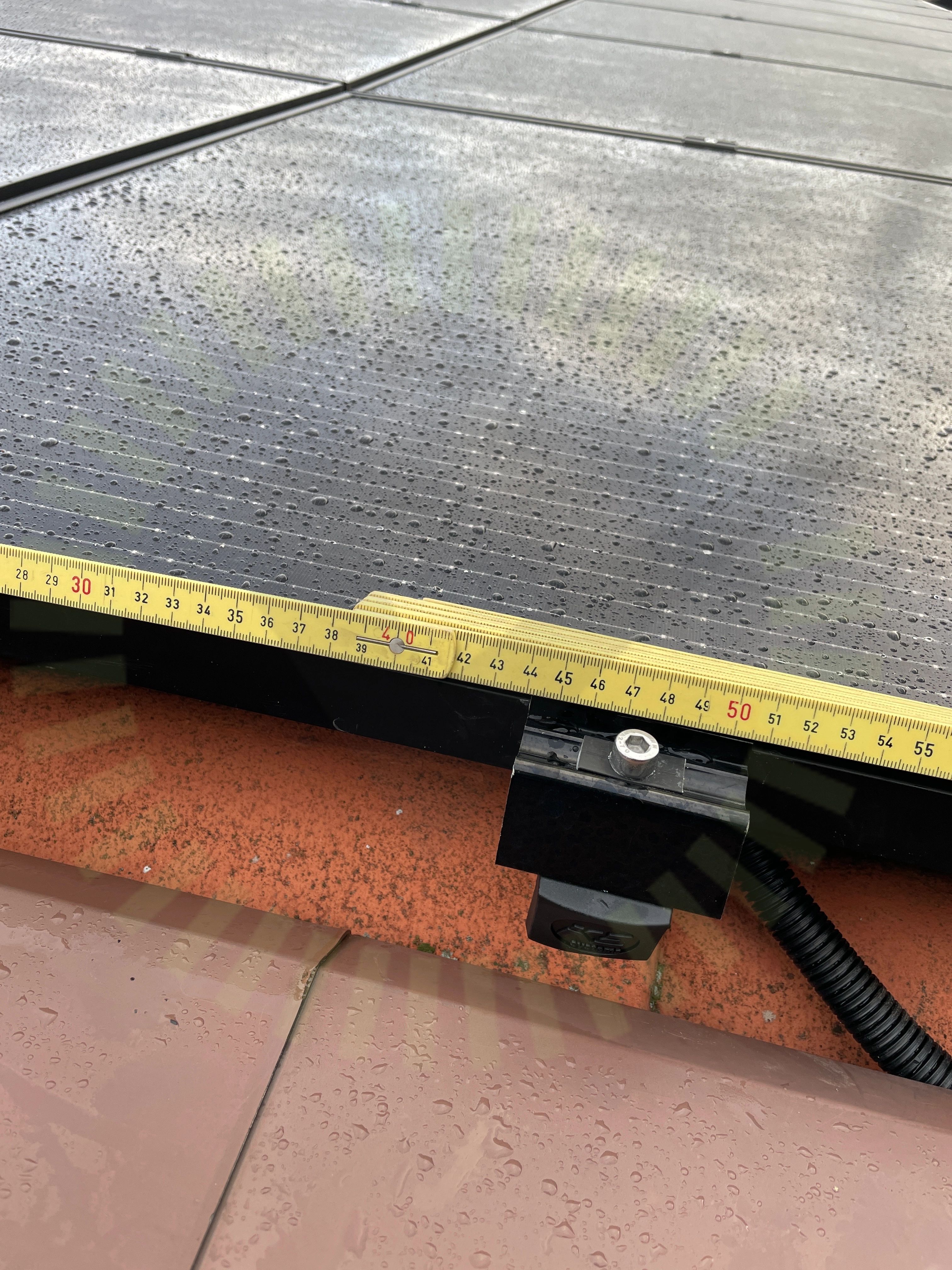

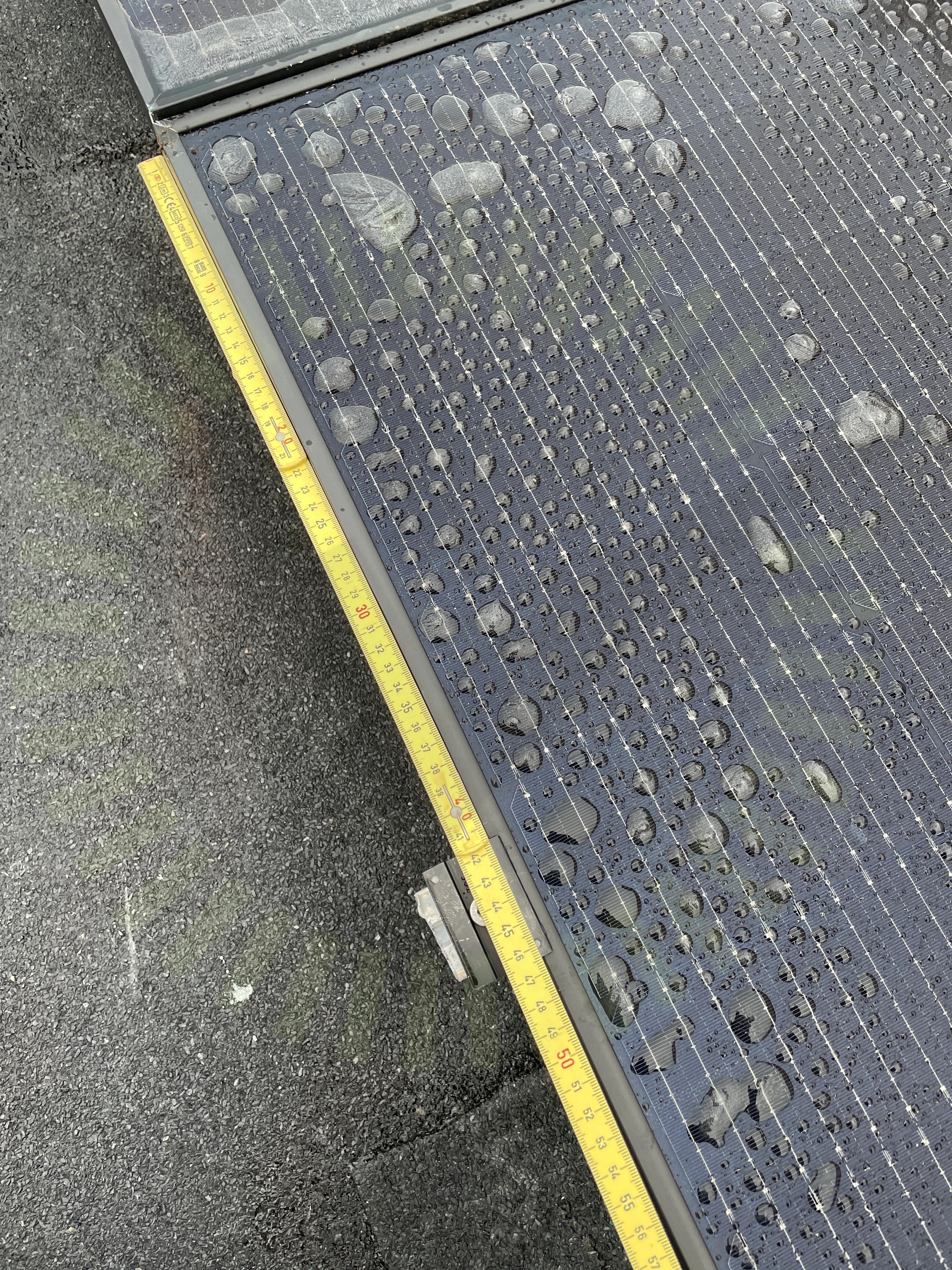

2.2 Fästens placering

Inte godkänd

Fästet ej placerat enligt tillverkarens anvisningar. 475 mm från panelens kortsida till cc fäste

Tillverkarens anvisningar

2.3 Fästens placering

Inte godkänd

Fästen ej placerade enligt tillverkarens anvisningar uppmätt avstånd från kortsida till cc fäste 440 mm

Tillverkarens anvisningar

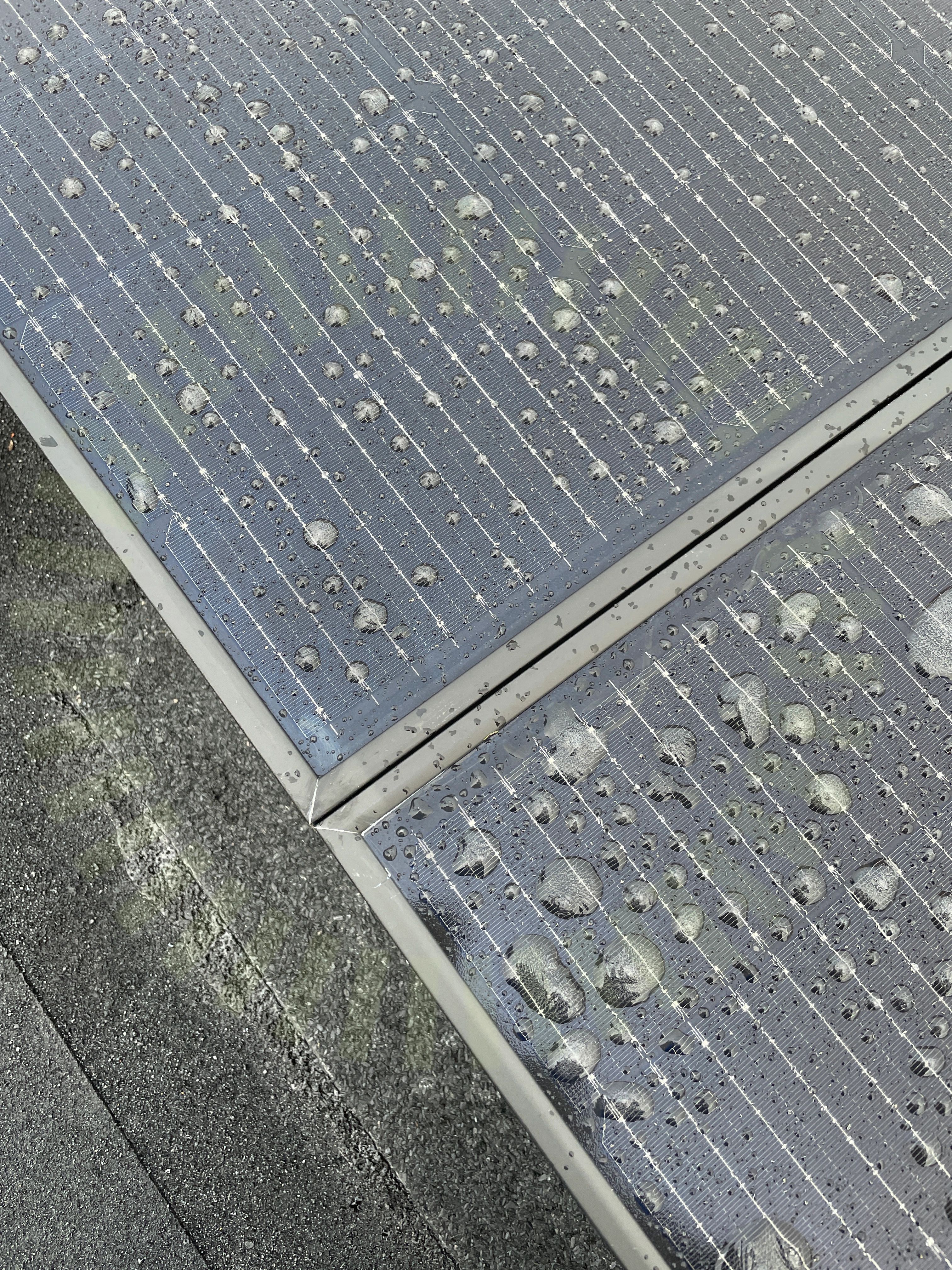

2.4 Panelramar separerade

Inte godkänd

Panelerna sitter dikt med varandra

Tillverkarens anvisningar

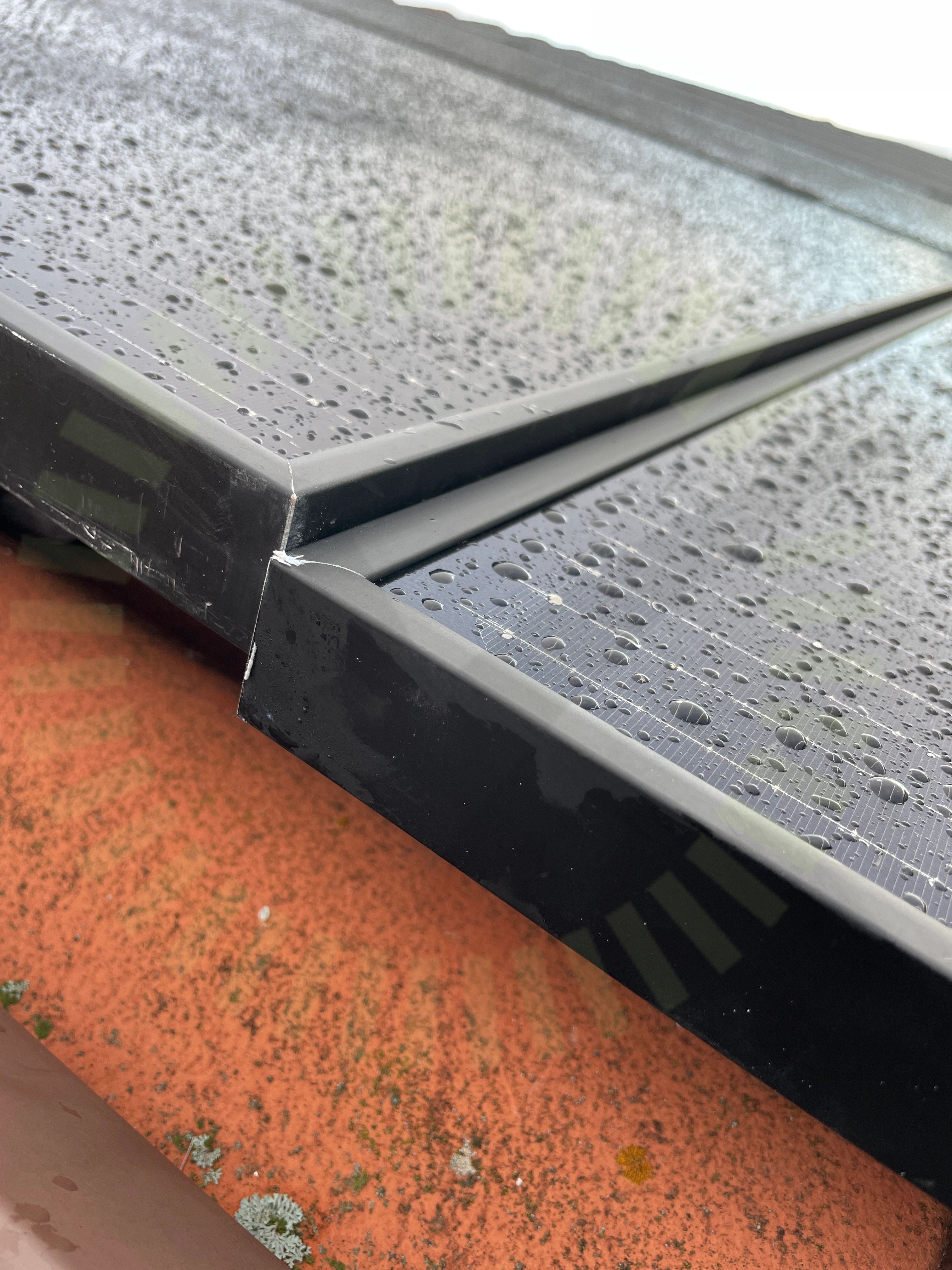

2.5 Panelramar separerade

Inte godkänd

Panelerna sitter dikt med varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

15/20

DragavlastadeDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål BakstyckeFöremål BakstyckeHöjdskillnadHöjdskillnadSkadorSkadorSkuggaSkuggaSträngförläggningSträngförläggning

K2: SingleRail: CrossHook 3S

Anmärkningar

8/20

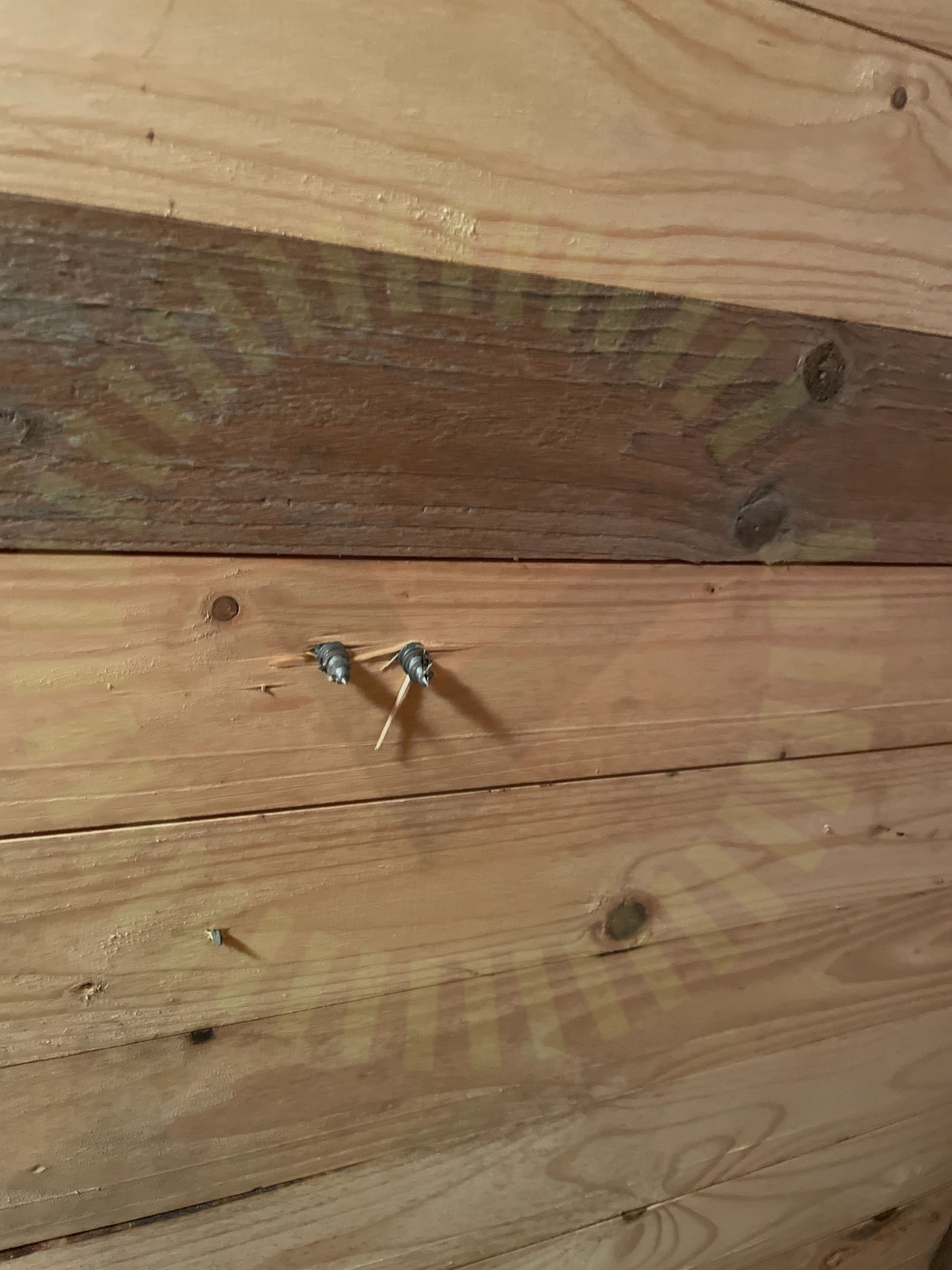

3.1 Infästningar i råspont

Inte godkänd

Bottenplatta ej monterad korrekt, enbart skruvar fast kroken. Betyder att belastningen inte är rätt fördelad

Tillverkarens anvisningar

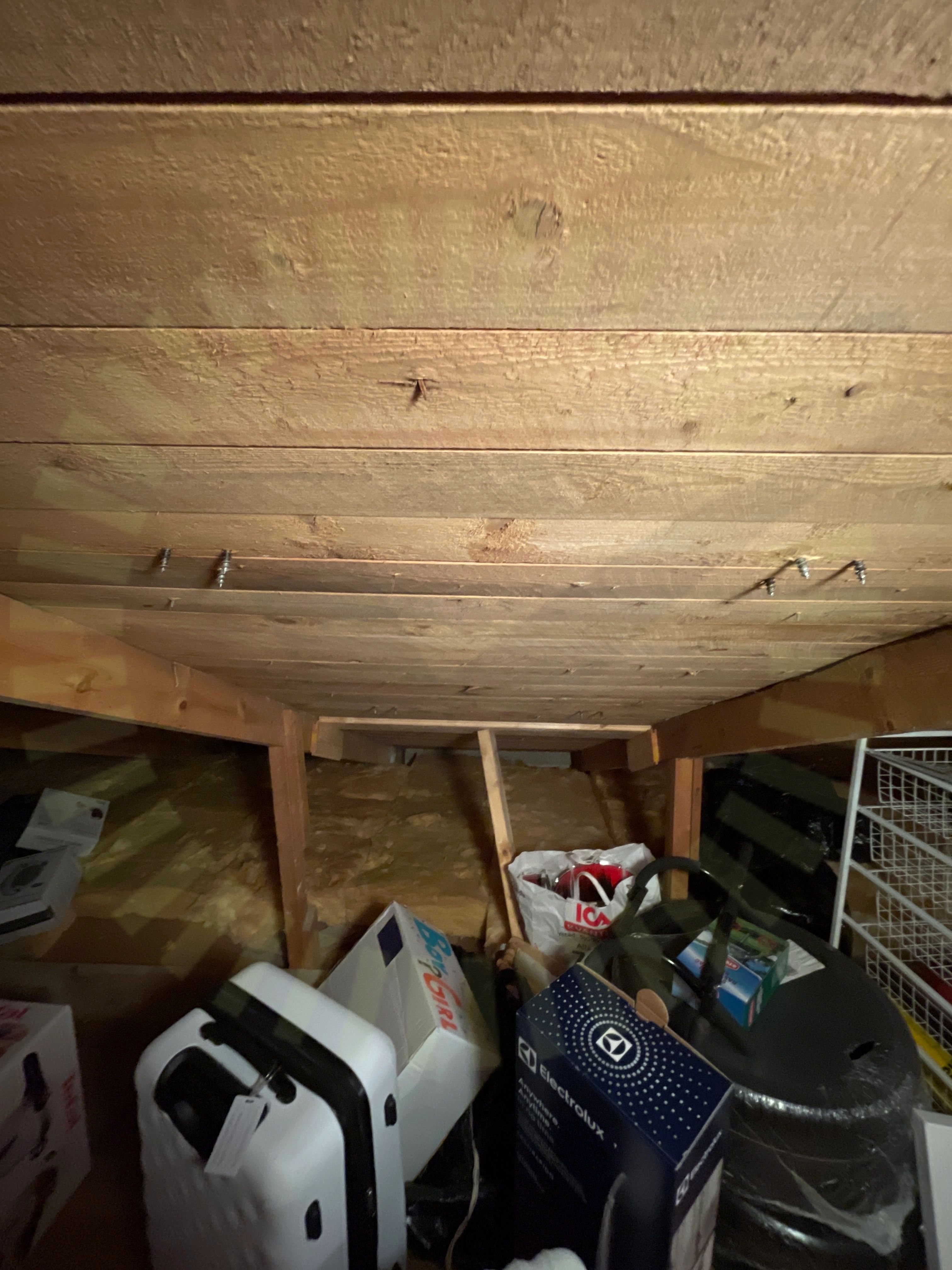

3.2 Infästningar i takstol

Inte godkänd

Infästningar skett enbart i råspånt

Tillverkarens anvisningar

3.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt mått mellan krokar 600mm

Tillverkarens anvisningar

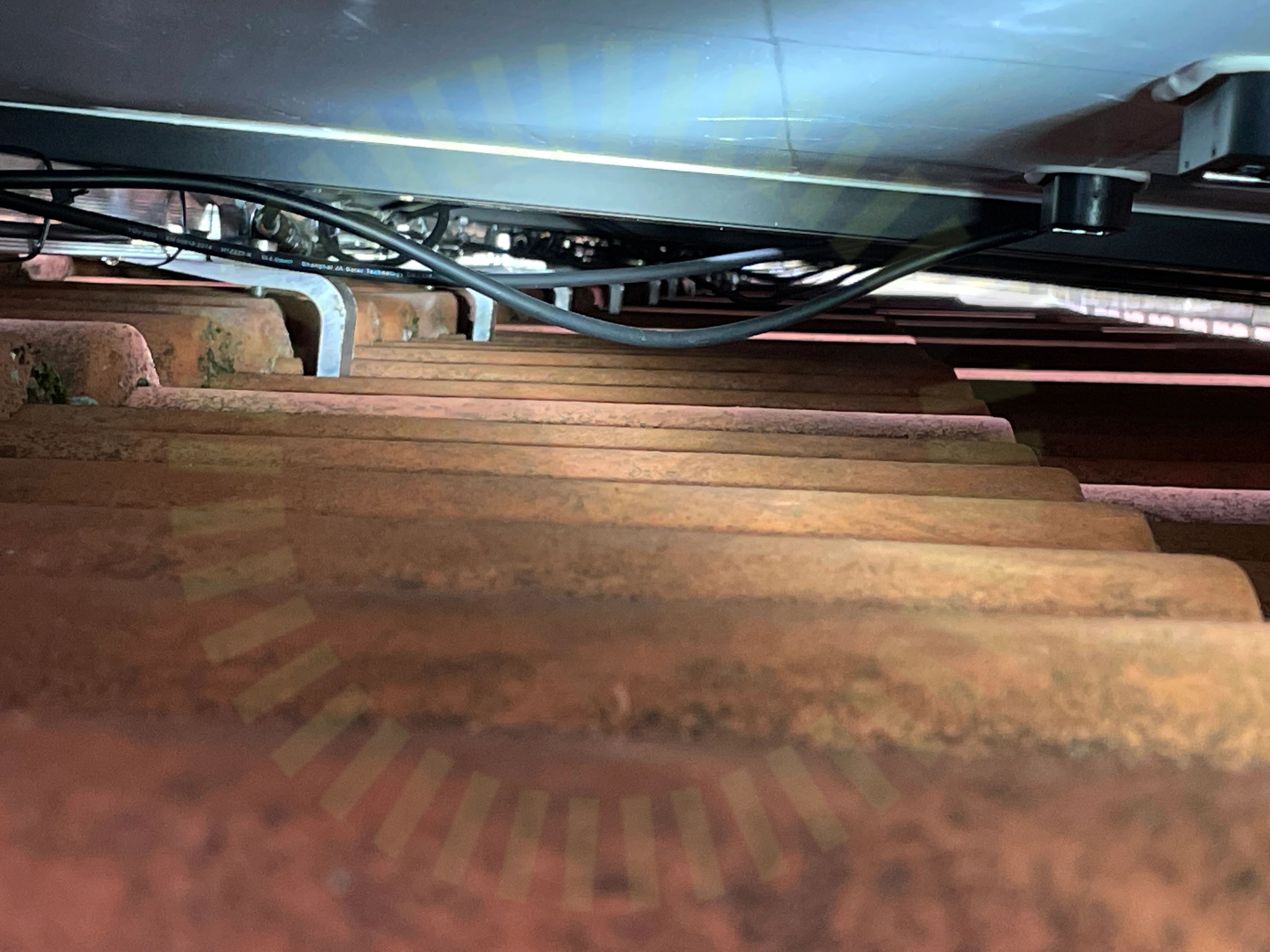

3.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

3.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Skenans överhäng uppmätt till 160 mm

Tillverkarens anvisningar

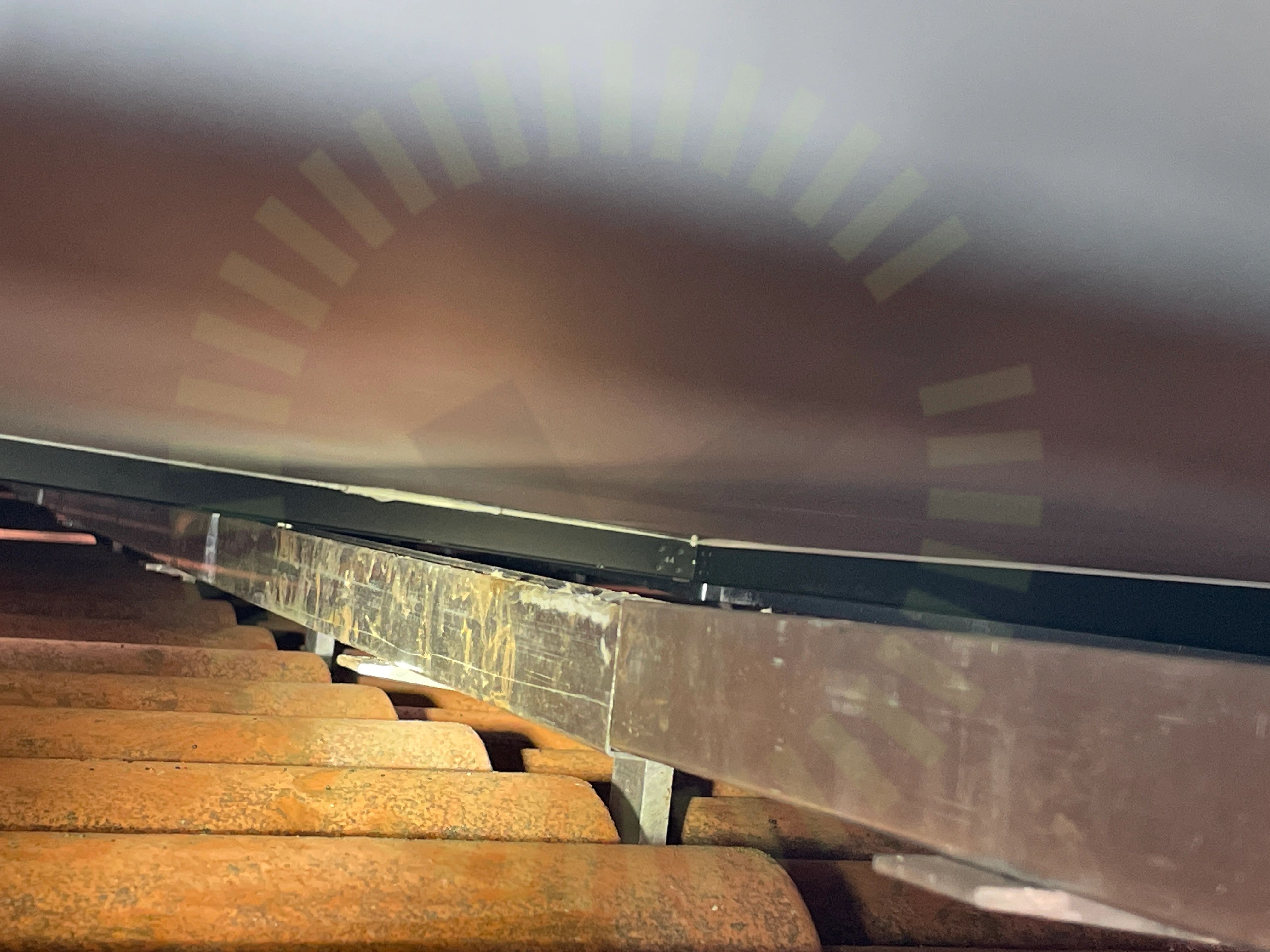

3.6 Skenskarvar

Inte godkänd

Saknas skenskarv på flertalet ställen

Tillverkarens anvisningar

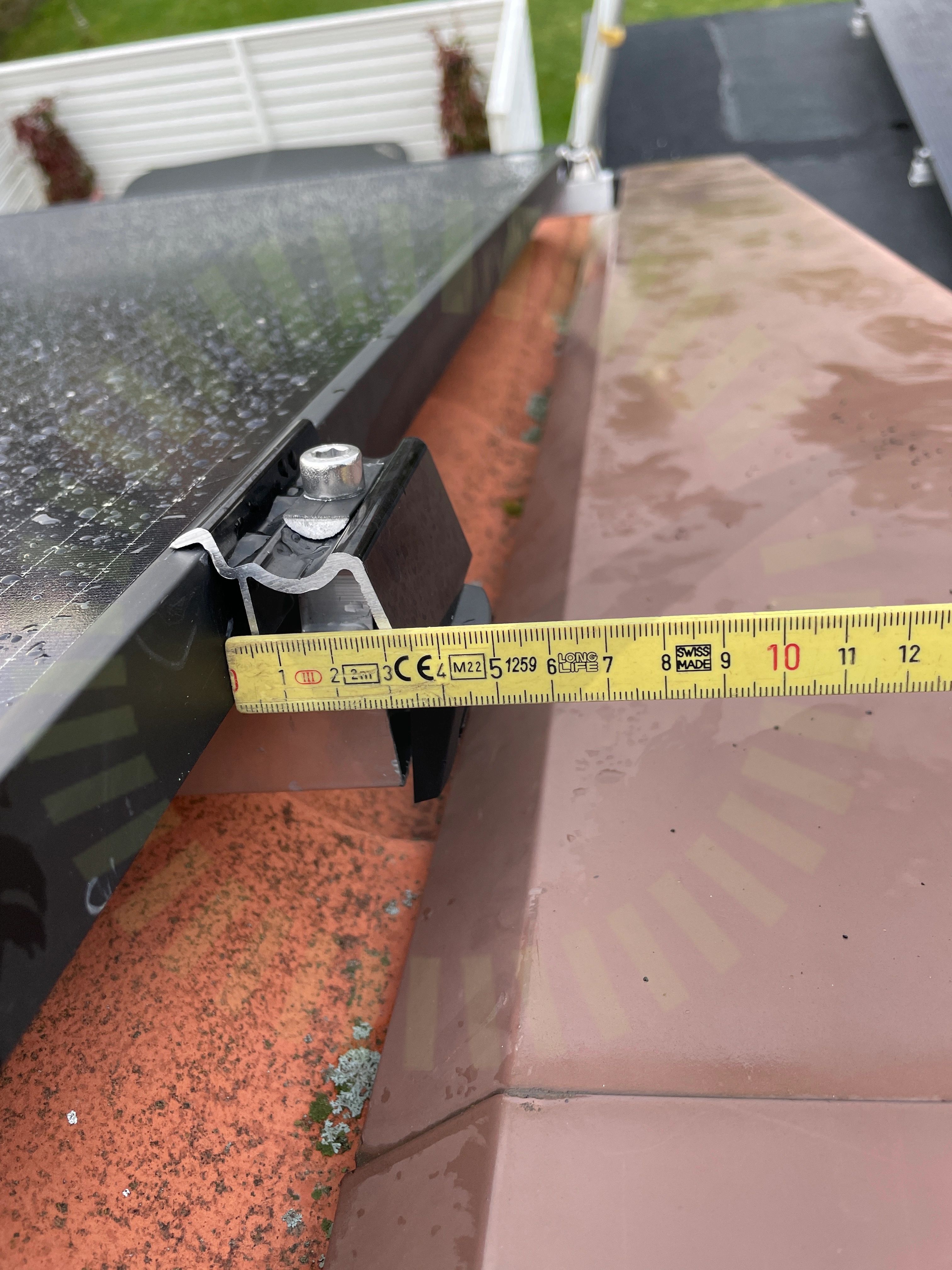

3.7 Slutklämmor

Inte godkänd

Skena för kort. Uppmätt mått 250mm

Tillverkarens anvisningar

3.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/20

Främmande materialFörutsättningarMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddTakgenomföringTakpannor under betongkrokUrspårning av betongpannorVäderbeständigt material

Schletter: Rapid

Anmärkningar

4/12

4.1 Främmande material

Inte godkänd

Två olika sorters montagesystem

Tillverkarens anvisningar

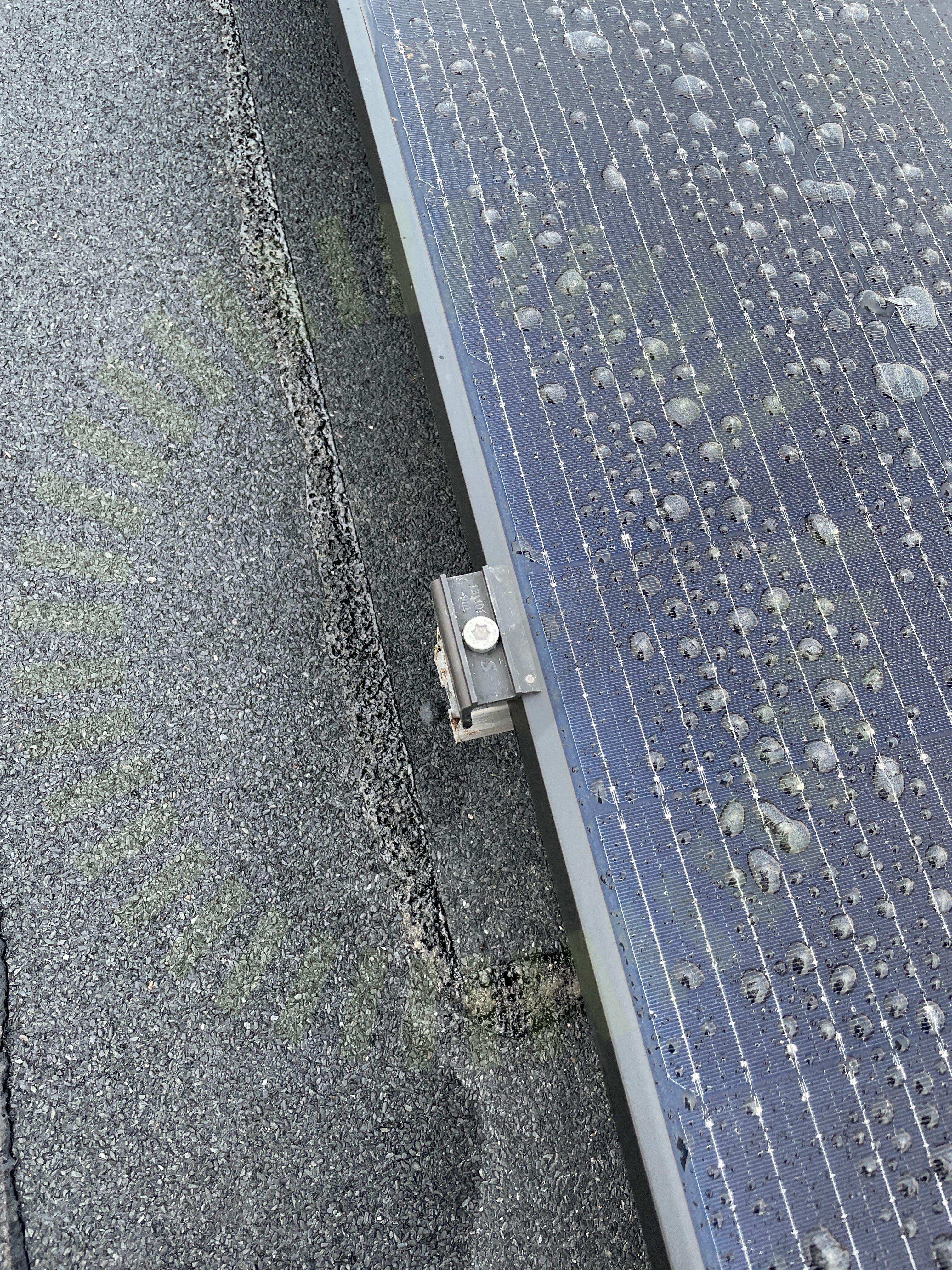

4.2 Slutfäste

Inte godkänd

Avstånd till skenans slut från fäste är för kort samt fel slutfäste.

Tillverkarens anvisningar

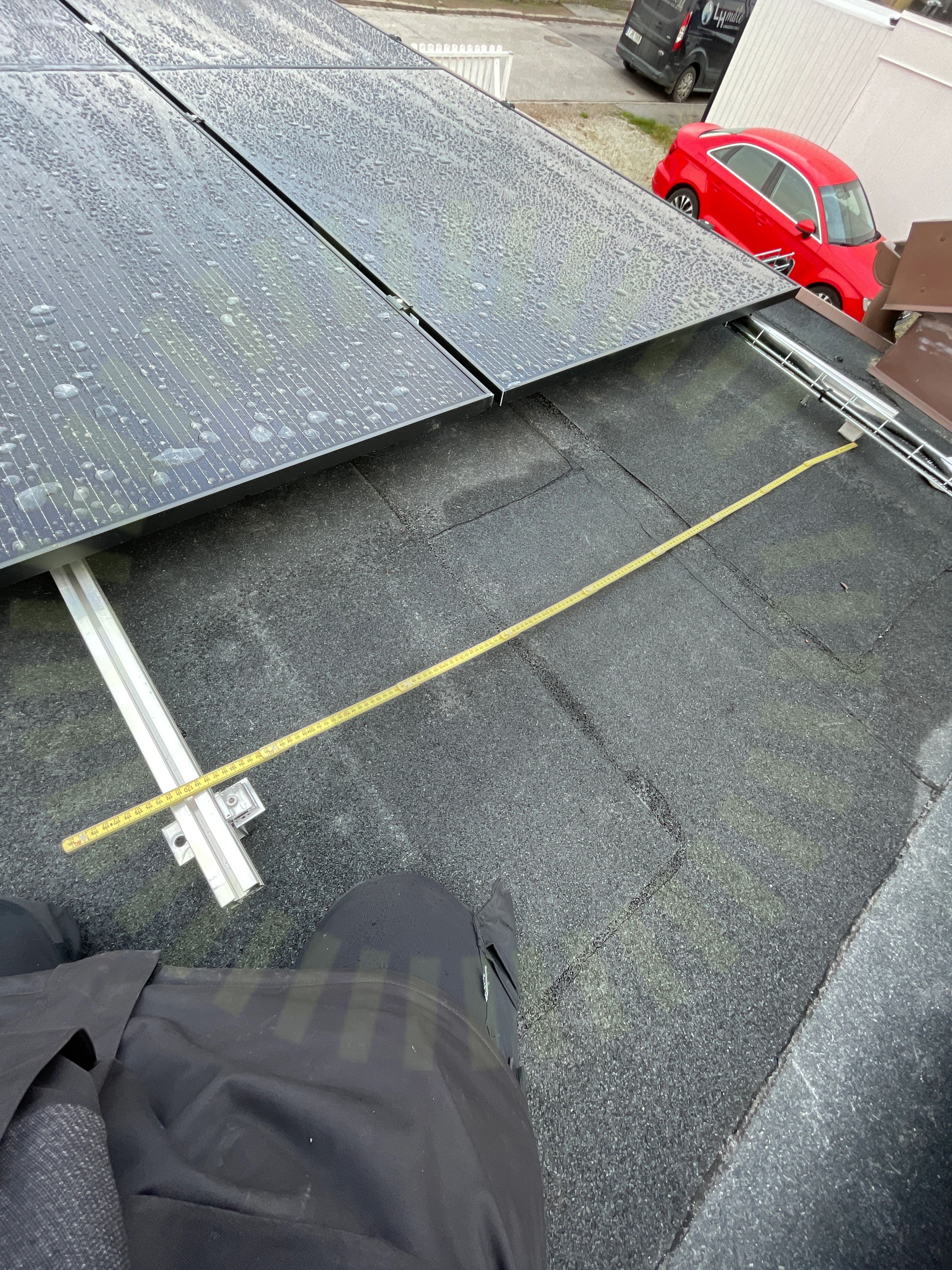

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas. Uppmätt mått mellan skenor 1720 mm

Tillverkarens montageanvisningar

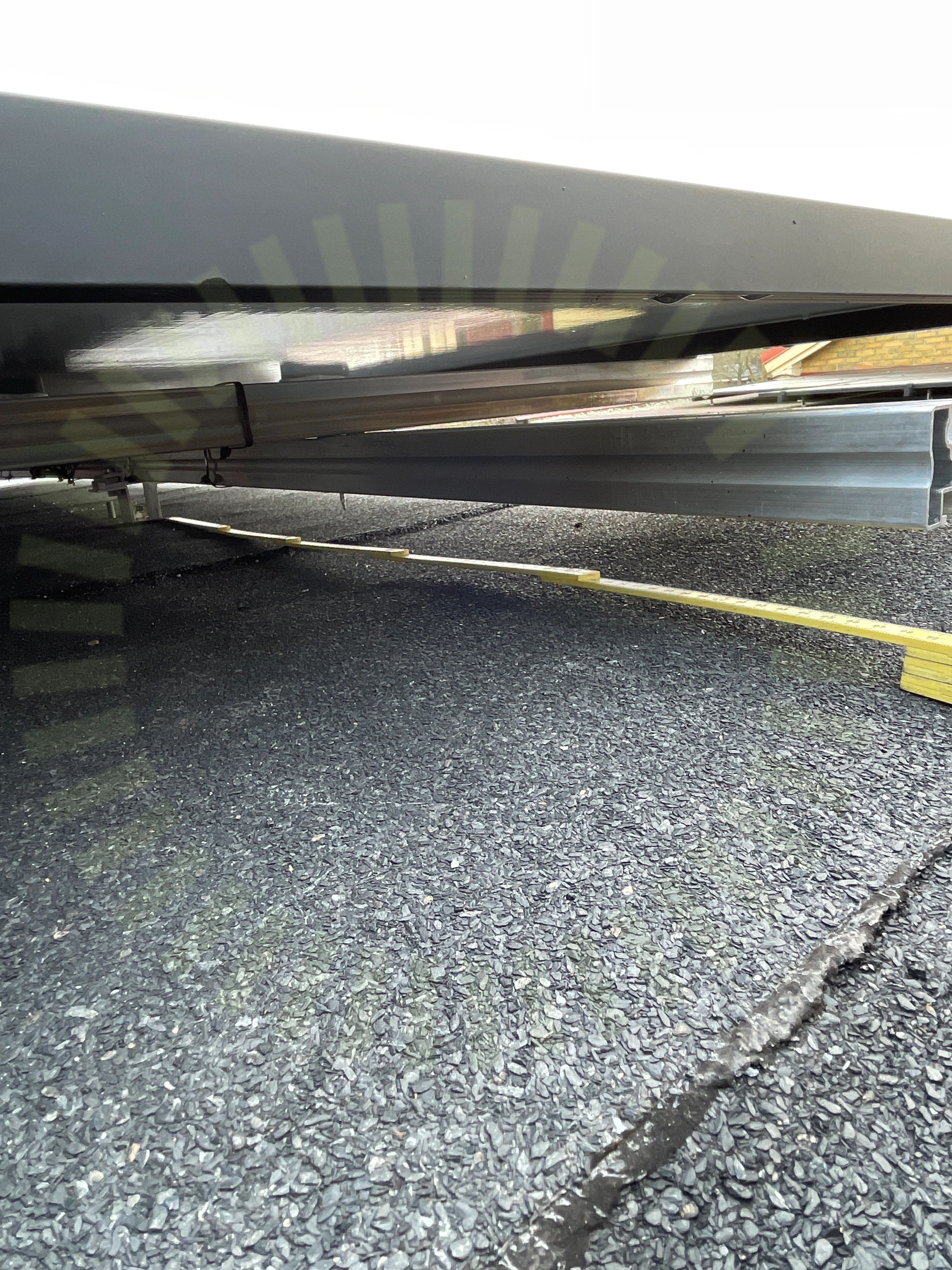

4.4 Överhäng

Inte godkänd

Lastberäkning saknas. Uppmätt mått överhäng 1000mm

Tillverkarens anvisningar

Godkända kontrollpunkter

8/12

KabeluppfästningMittfästeShimsSkadorSkarp kantSkyddTakgenomföringVäderbeständigt material

Växelriktare

Ej tillgängligt vid besiktning

1/1

Växelriktare
