Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Sesol

Datum

23 januari 2023

Ort

Vallfartsort, Hallands län
Dragavlastade
Shims
Kabeluppfästning
88% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Anmärkningar

1/7

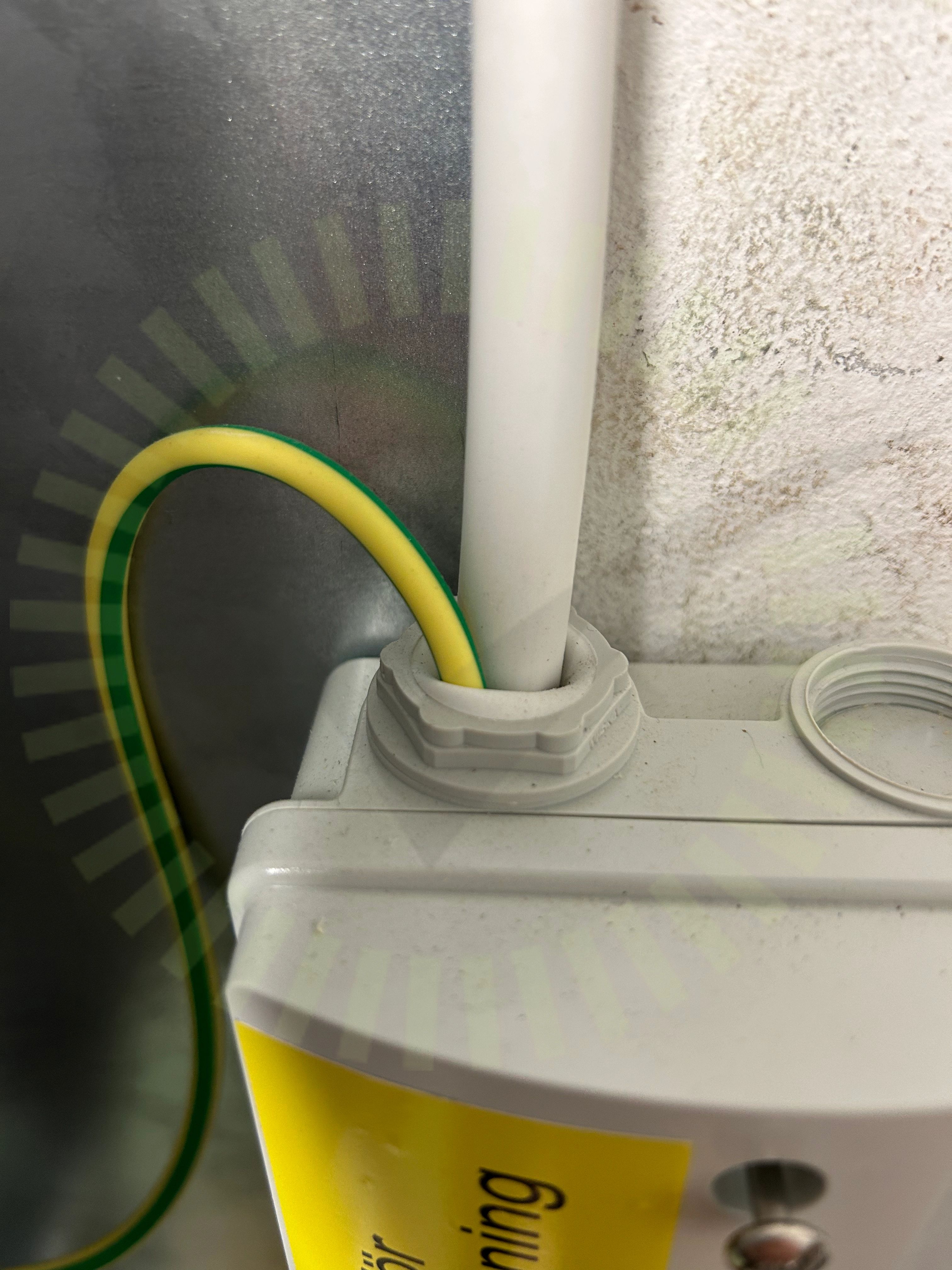

Förskruvning

1.1 Förskruvning

Inte godkänd

2 st kablar går in i en tätning/förskruvning ej tät

Godkända kontrollpunkter

6/7
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB

Anmärkningar

3/13

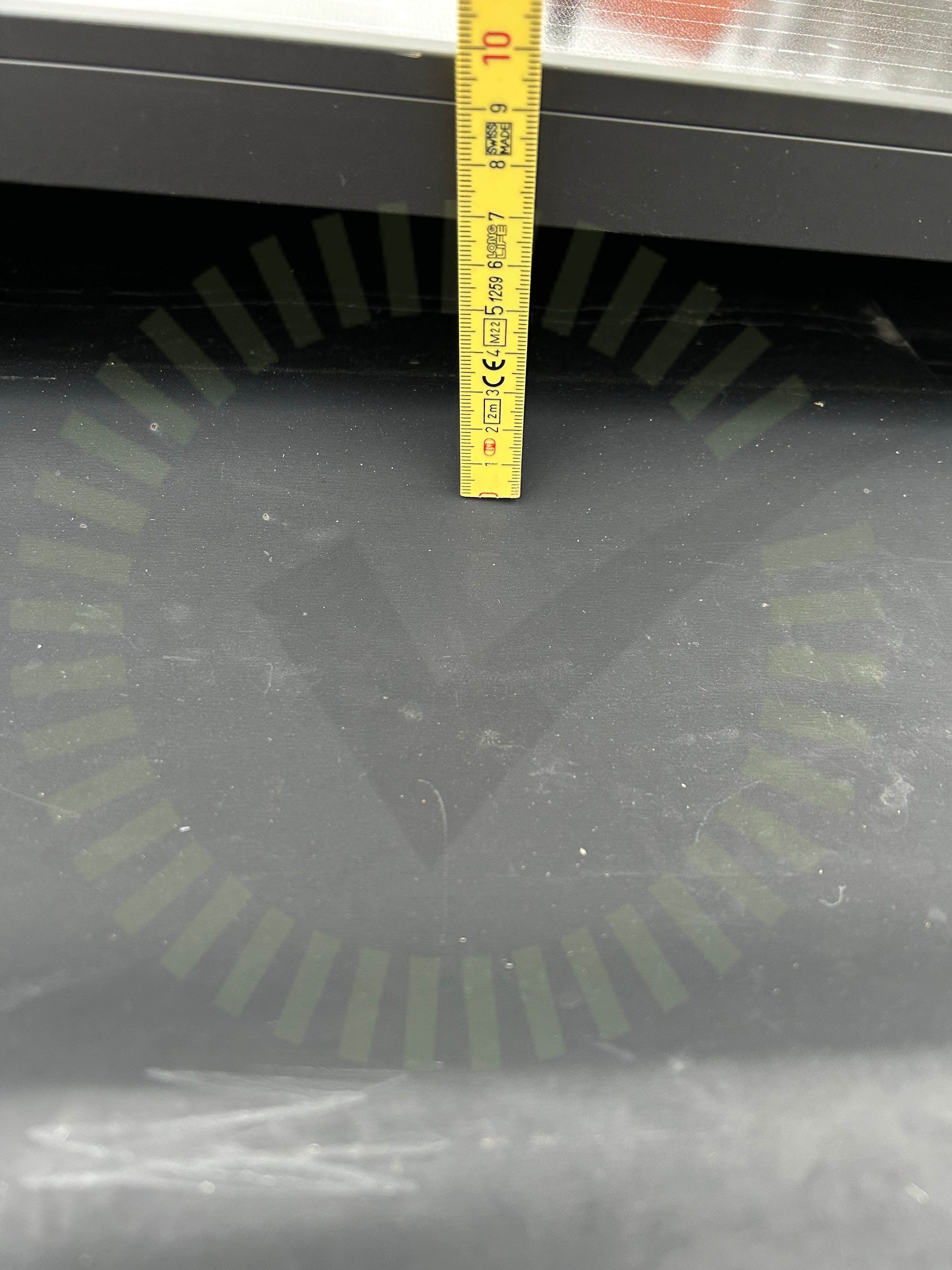

Avstånd till tak

2.1 Avstånd till tak

Inte godkänd

För kort avstånd mellan tak och panel

Tillverkarens montageanvisningar
Dragavlastade

2.2 Dragavlastade

Inte godkänd

För tjat böj

SS 436 40 00 (522.8.3)

2.3 Fästens placering

Inte godkänd

Minst avståndet är 16cm och längsta 36cm

Tillverkarens anvisningar

Godkända kontrollpunkter

10/13
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSträngförläggningÖverlappning

Tak 1, Weland Stål: Plåttak

Anmärkningar

5/21

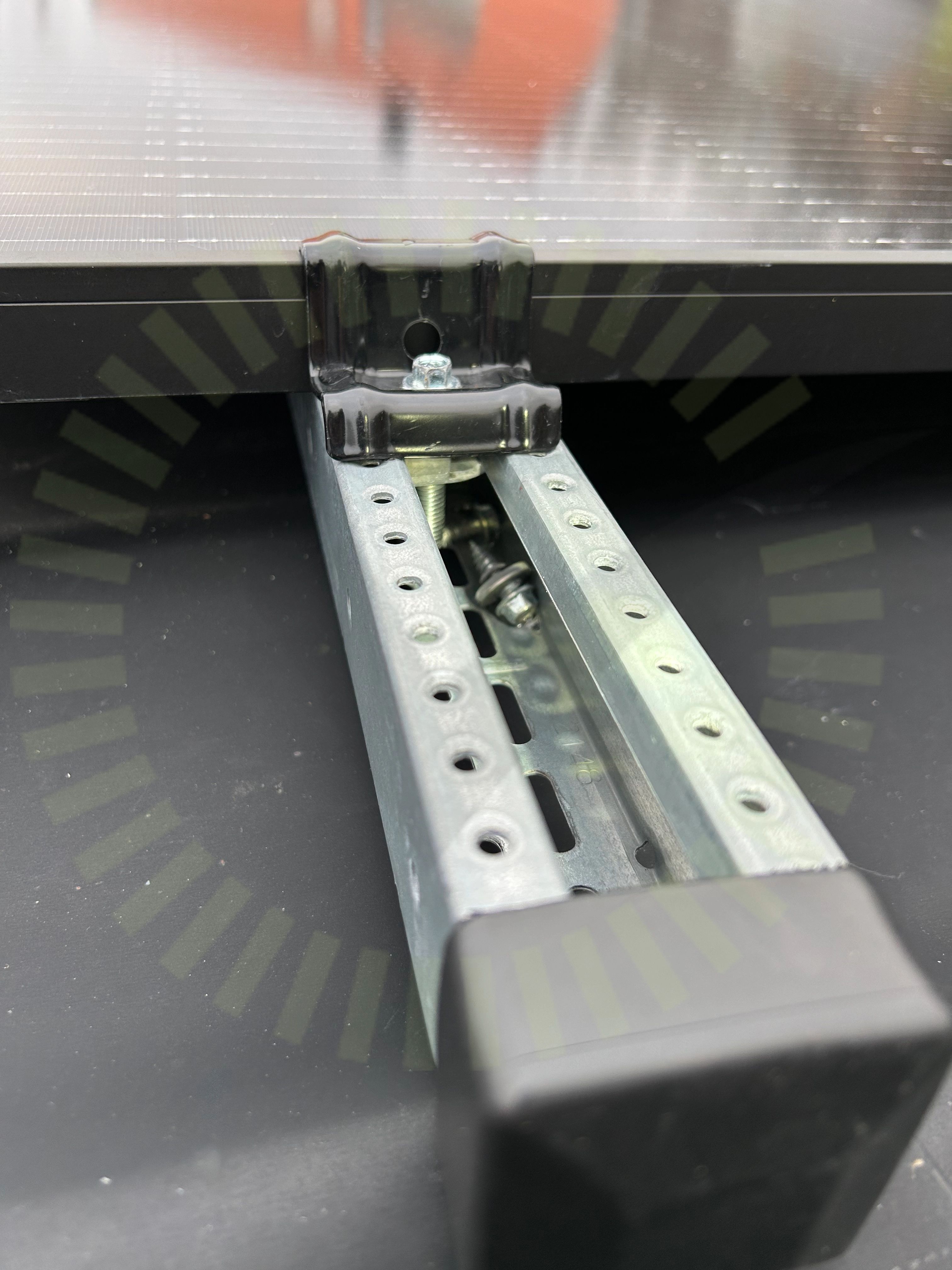

Delar

3.1 Delar

Rekommendation

Ligger lösa monteringsdelar på taket. Människor kan få det på sig och det kan skada taket

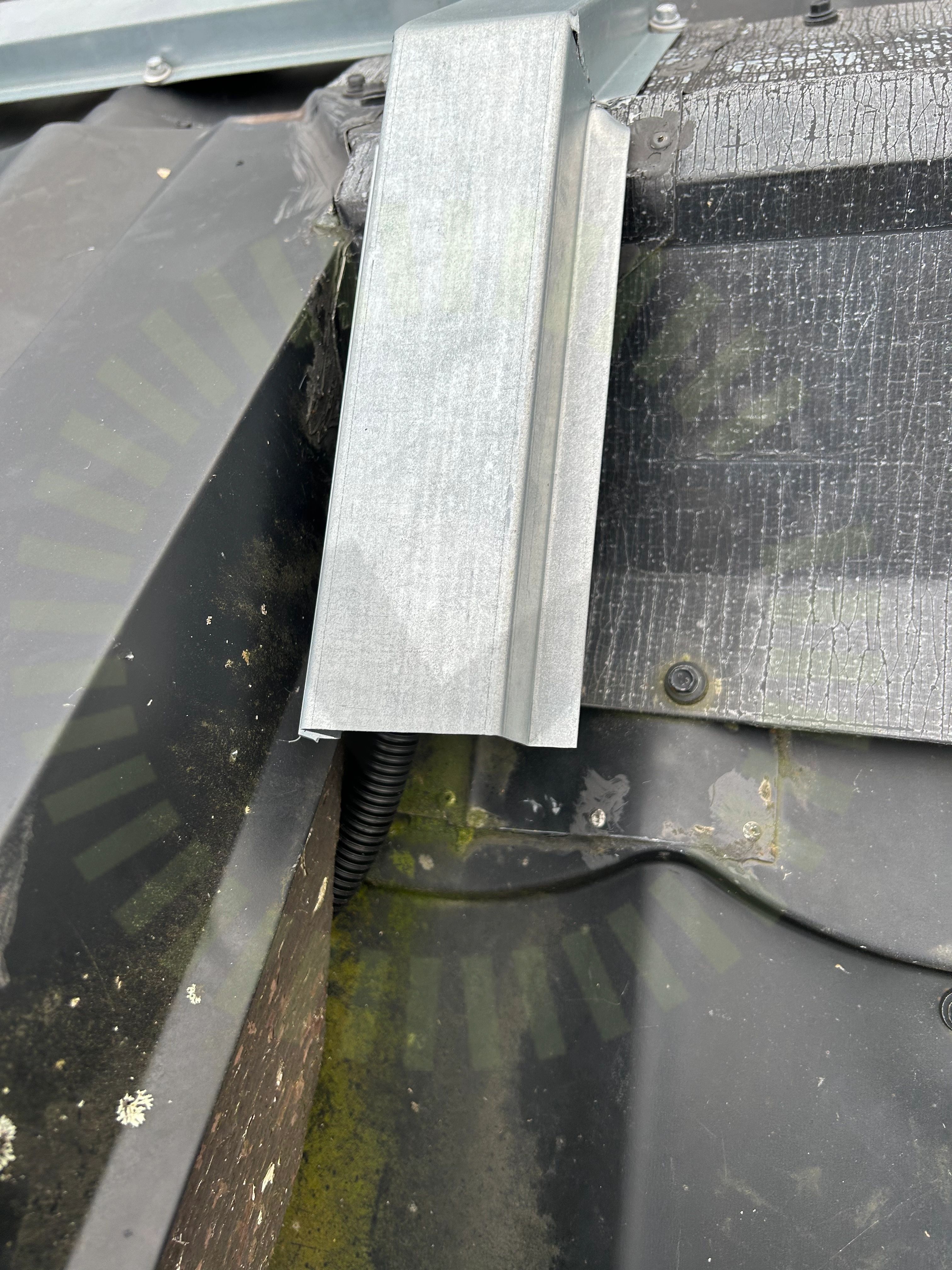

Plåt

3.2 Plåt

Rekommendation

Lös plåt på taket, rör sig i vinden. Kan skava sönder lacken på plåttaket

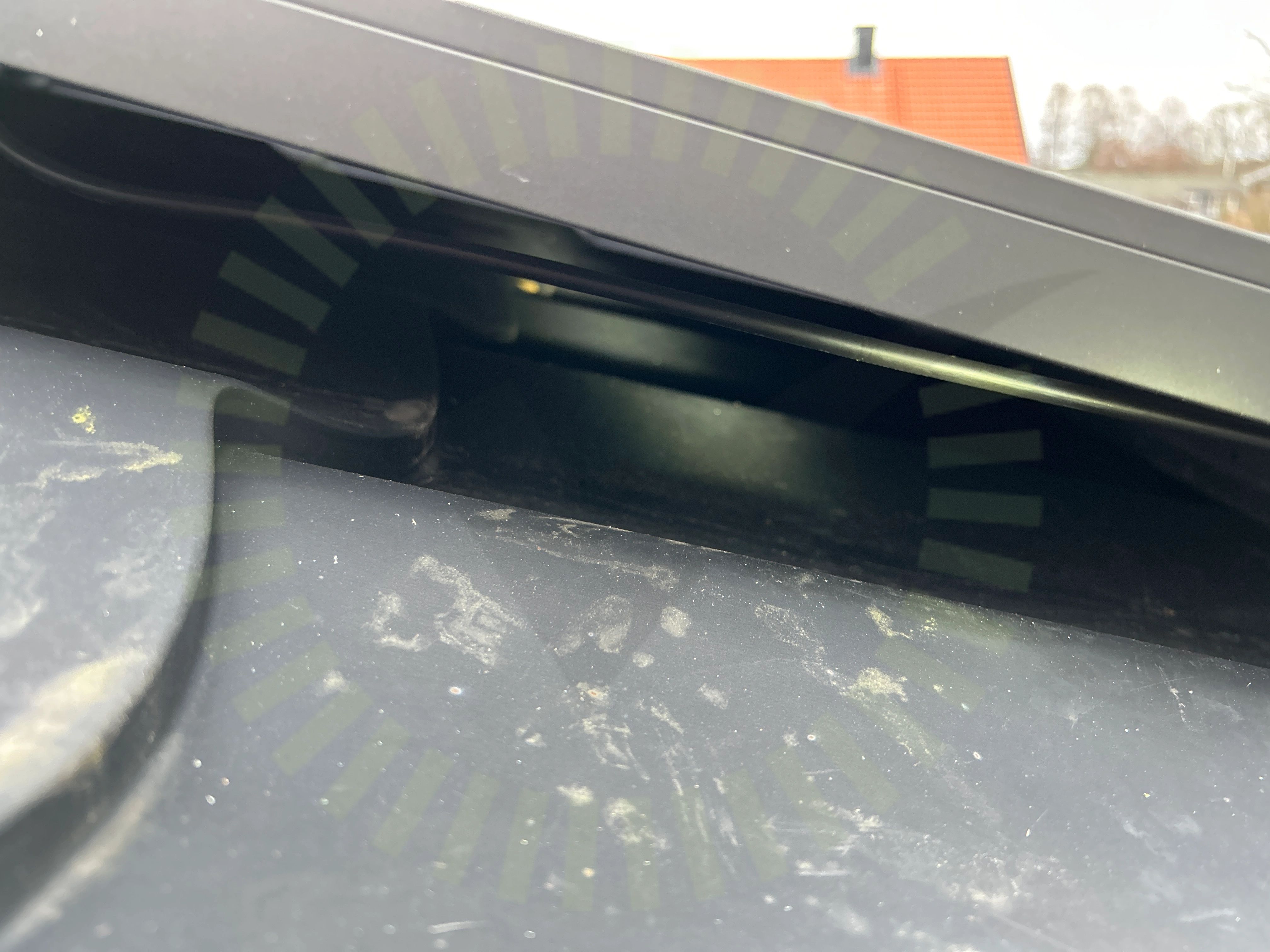

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

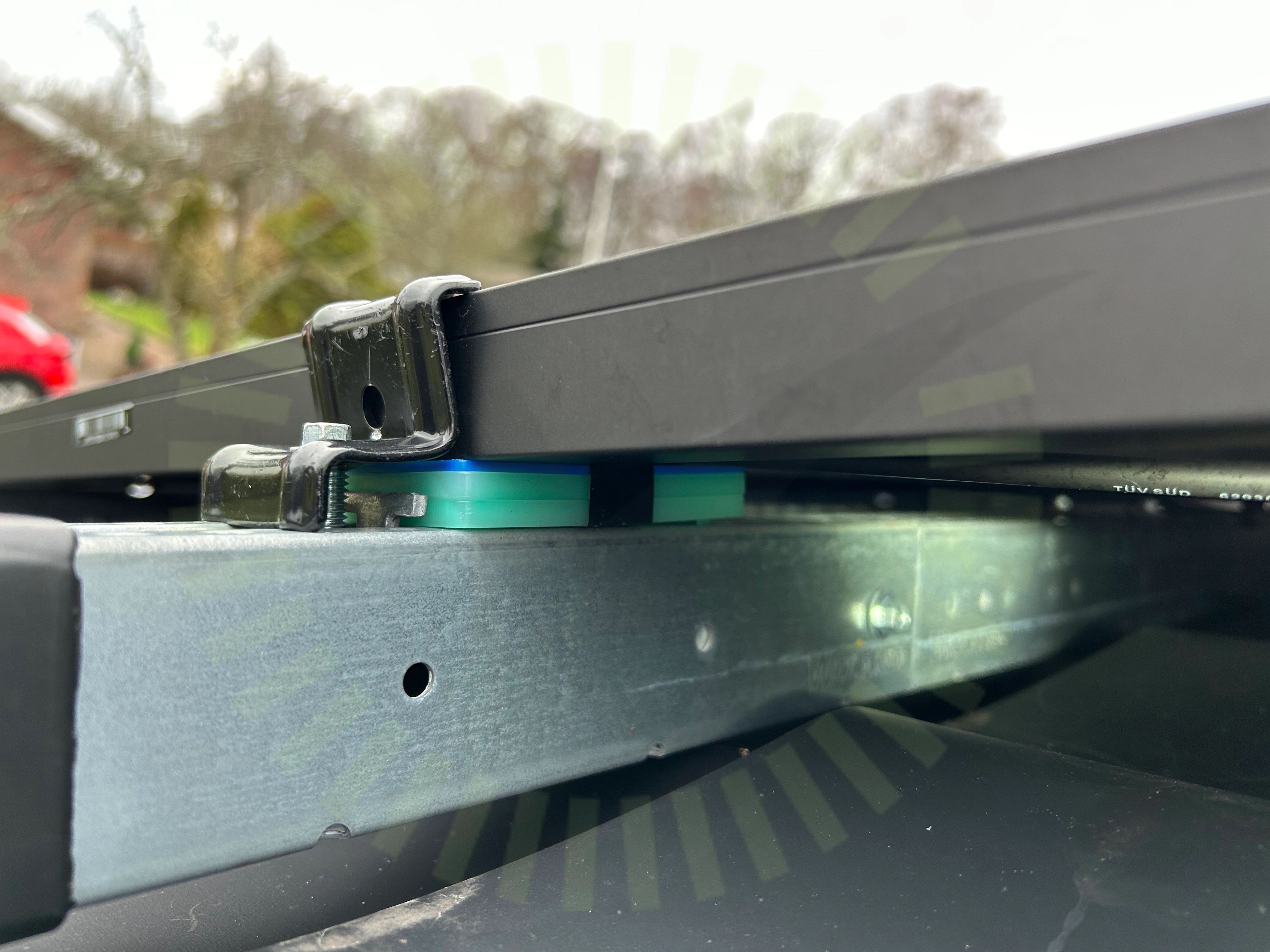

Shims

3.4 Shims

Inte godkänd

Shims ligger på flertal ställen

Tillverkarens anvisningar

3.5 Snö- och Vindlastberäkning

Inte godkänd

Ej fullständig snö- vindlast.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/21
Använd skruvFrämmande materialInfästningInfästning skenaMittklämma rätt förläggningMittklämma skruvMittklämmorSkadorSkarp kantSkarvSkyddTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

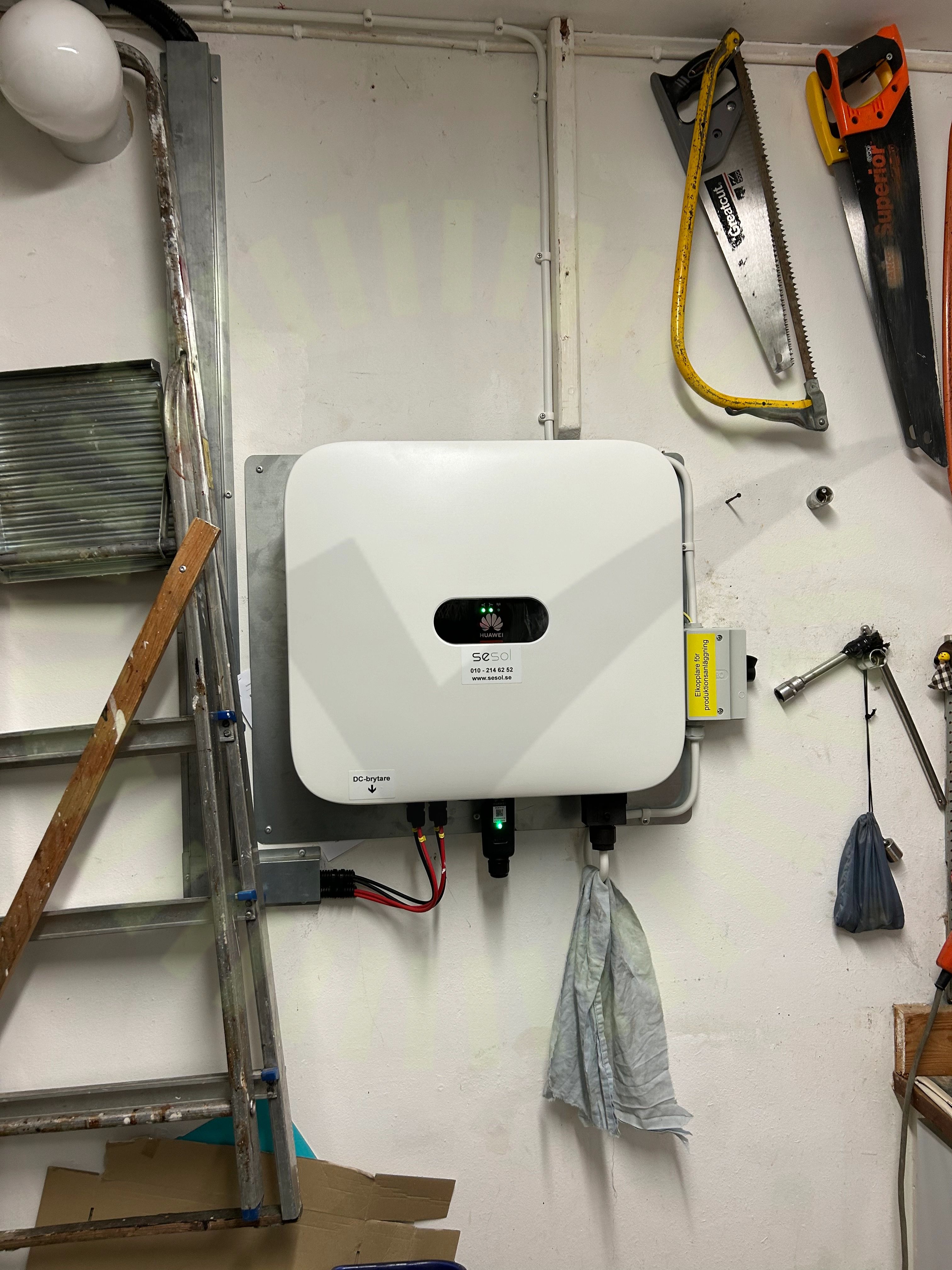

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/29

5.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

28/29
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringVentilationVinkel
