Besiktningsrapport

9.0

Installation genom

Sesol

Datum

5 juli 2023

Ort

Stehag, Skåne län

DC Kablage skydd

Skadat kablage

Fastsäkring av produkt

Varning för backspänning

92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

1/12

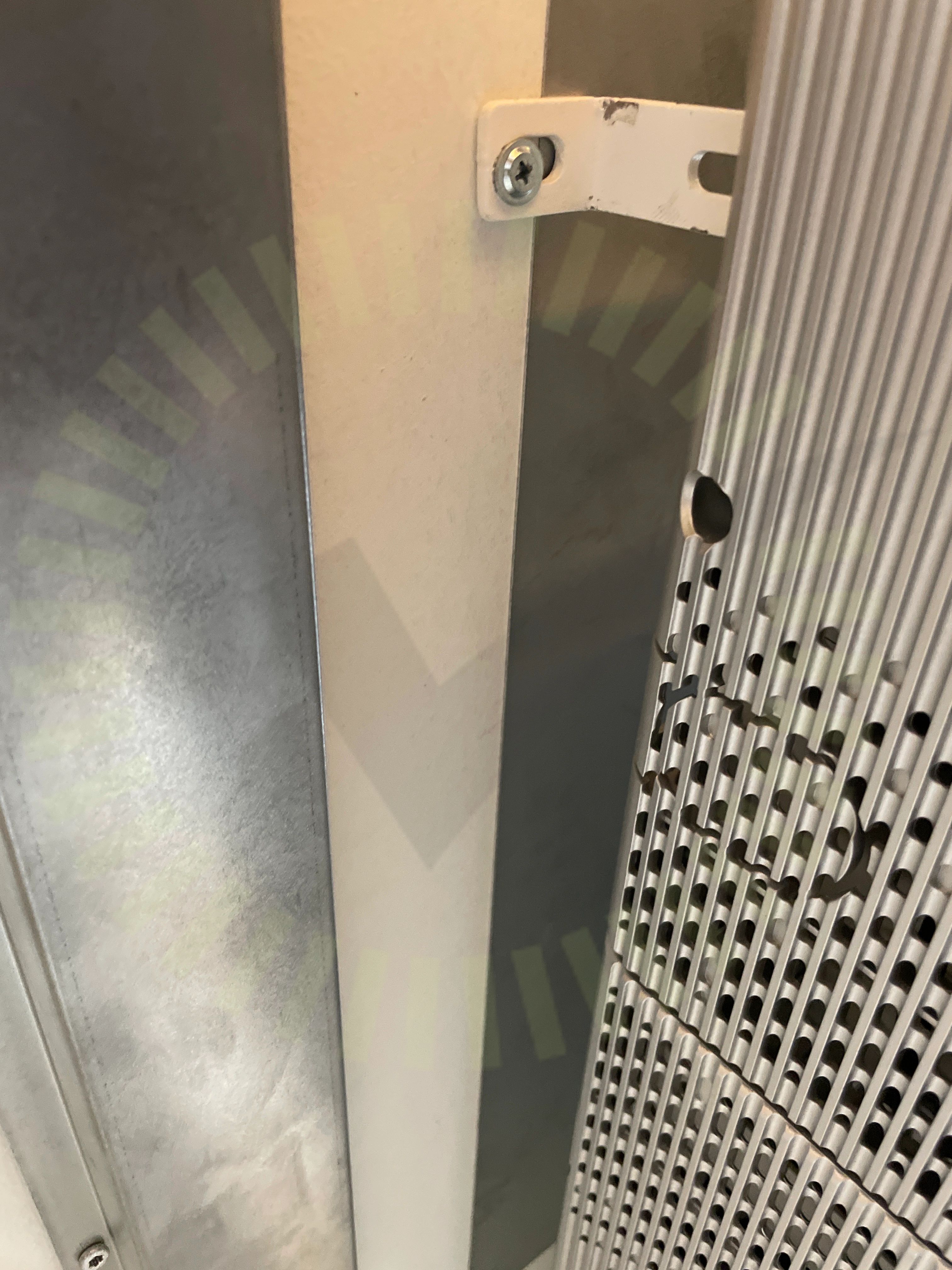

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt, saknar ett fäste.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/5

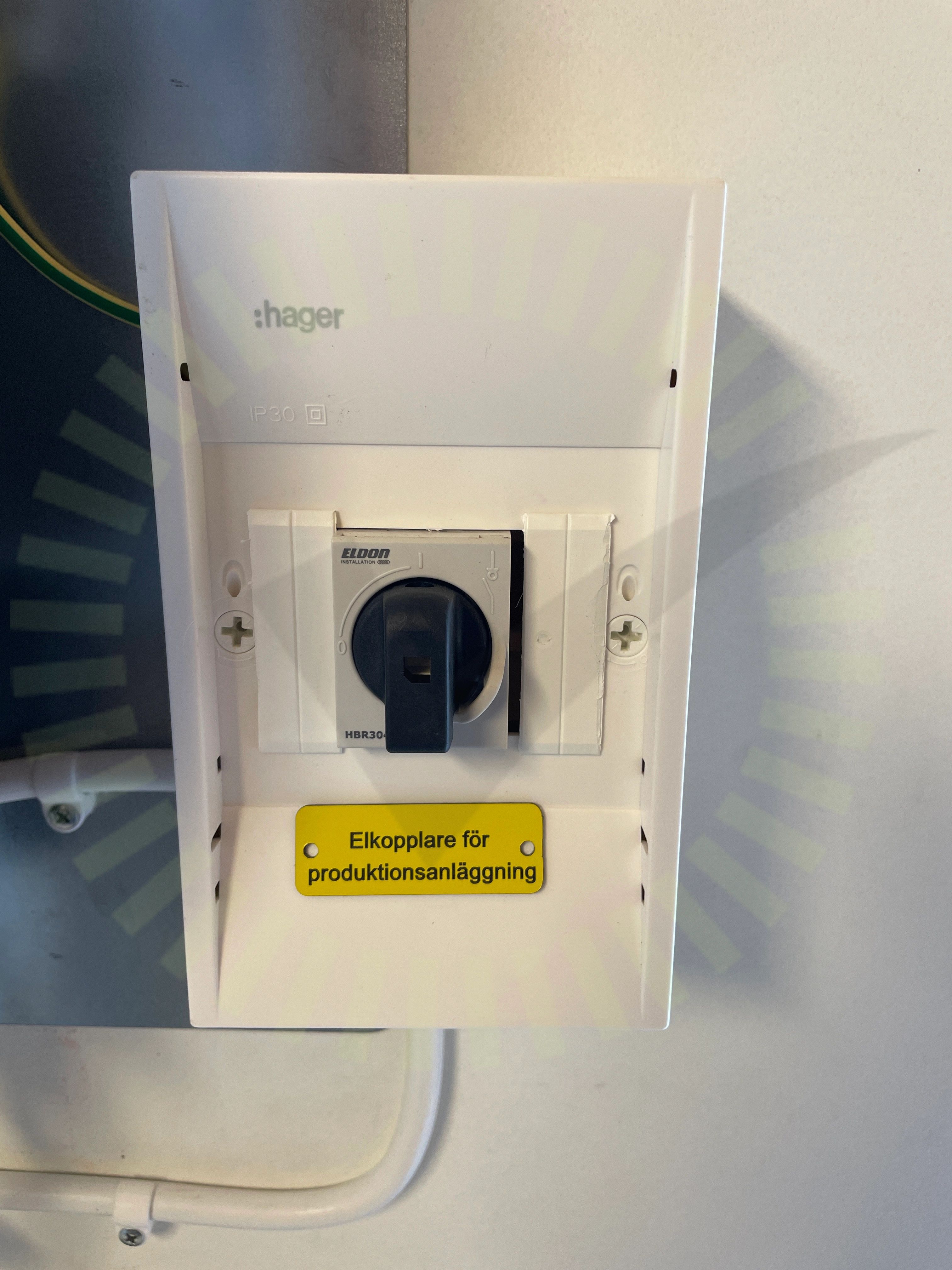

3.1 Varning för backspänning

Inte godkänd

Varning bakspänning saknas.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/33

4.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den skarpa kanten, har börjat nöta på manteln.

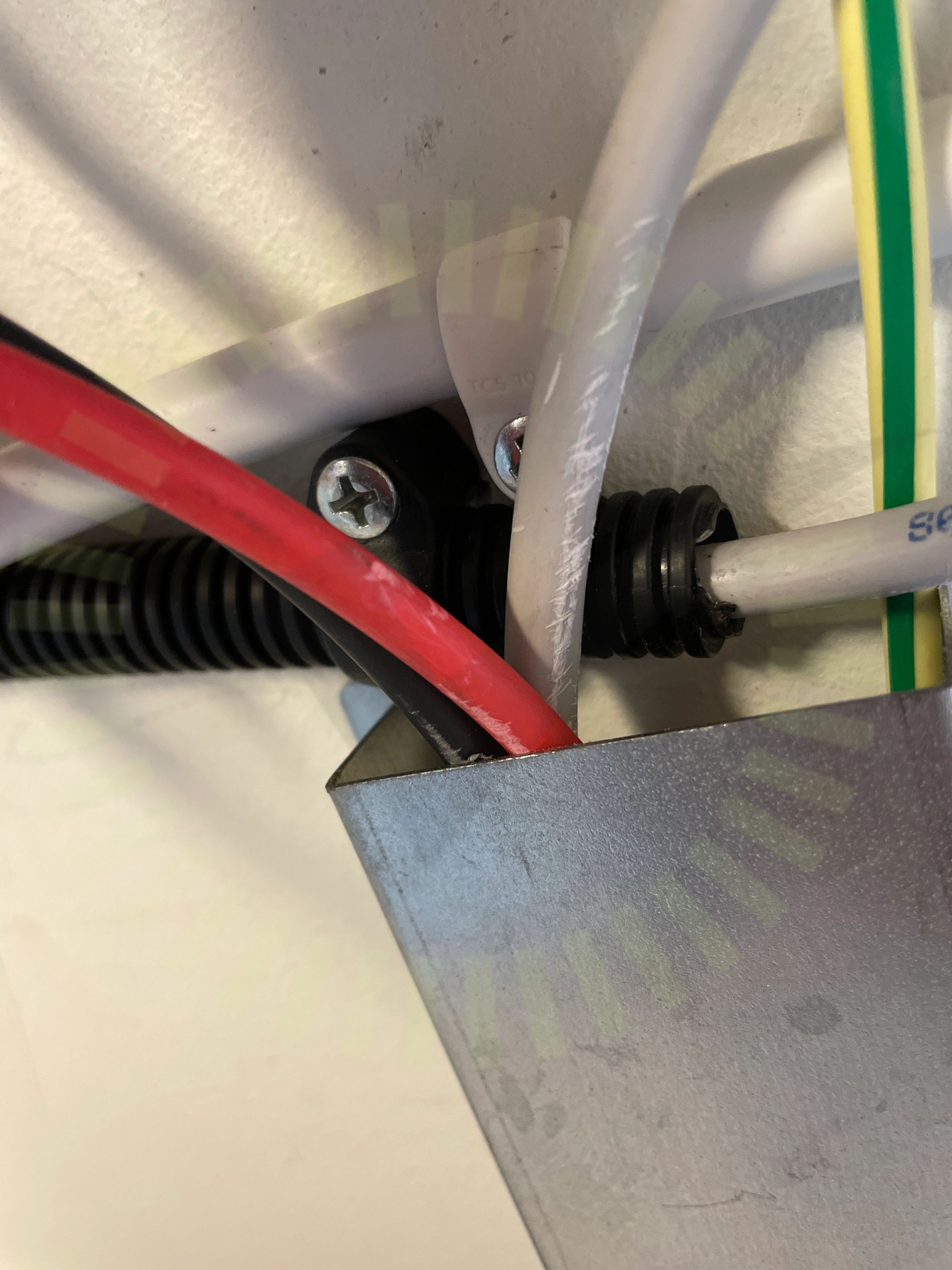

4.2 Skadat kablage

Inte godkänd

Mantel till DC kabel samt Batteri är skadat och ligger mot skarp kant.

Godkända kontrollpunkter

31/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
