Besiktningsrapport

8.4

Installation genom

Sesol

Datum

5 juli 2023

Ort

Stehag, Skåne län

Klämmornas placering

Mittklämmor

Klämmor rätt förläggning

+ 7

88% godkända13% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörHuawei: Smart Power Sensor

TillbehörDistributionsbox

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

3/14

1.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Eurener Installation Guide

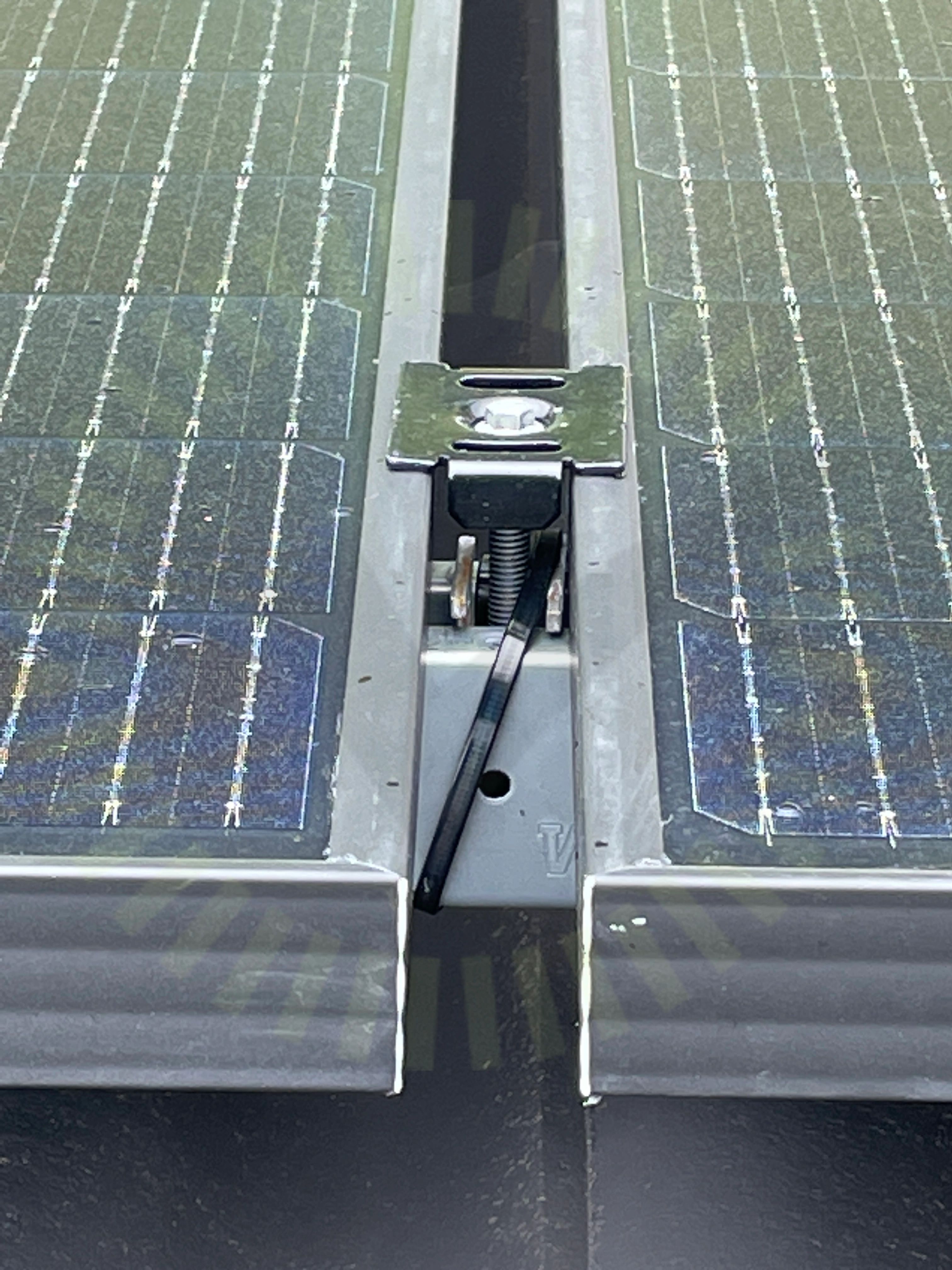

1.2 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

1.3 Stress på kontakter

Inte godkänd

Kablage ut från kontakt har för snäv böjradie och stress påverkar kontakten.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/12

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt, saknar ett fäste.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/41

4.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den skarpa kanten, har börjat nöta på manteln.

4.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.3 Varning för backspänning

Inte godkänd

Varning bakspänning saknas.

SEK 457, Sida 42

4.4 Skadat kablage

Inte godkänd

Mantel till DC kabel samt Batteri är skadat och ligger mot skarp kant.

Godkända kontrollpunkter

36/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSträngschemaSäkringsdimensionSträngdesignSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst

Weland Stål: Läktfästen

Anmärkningar

4/23

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

5.2 Klämmor rätt förläggning

Inte godkänd

Generellt över hela panelfältet ligger inte fästena korrekt i skenan. Bottendelen är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

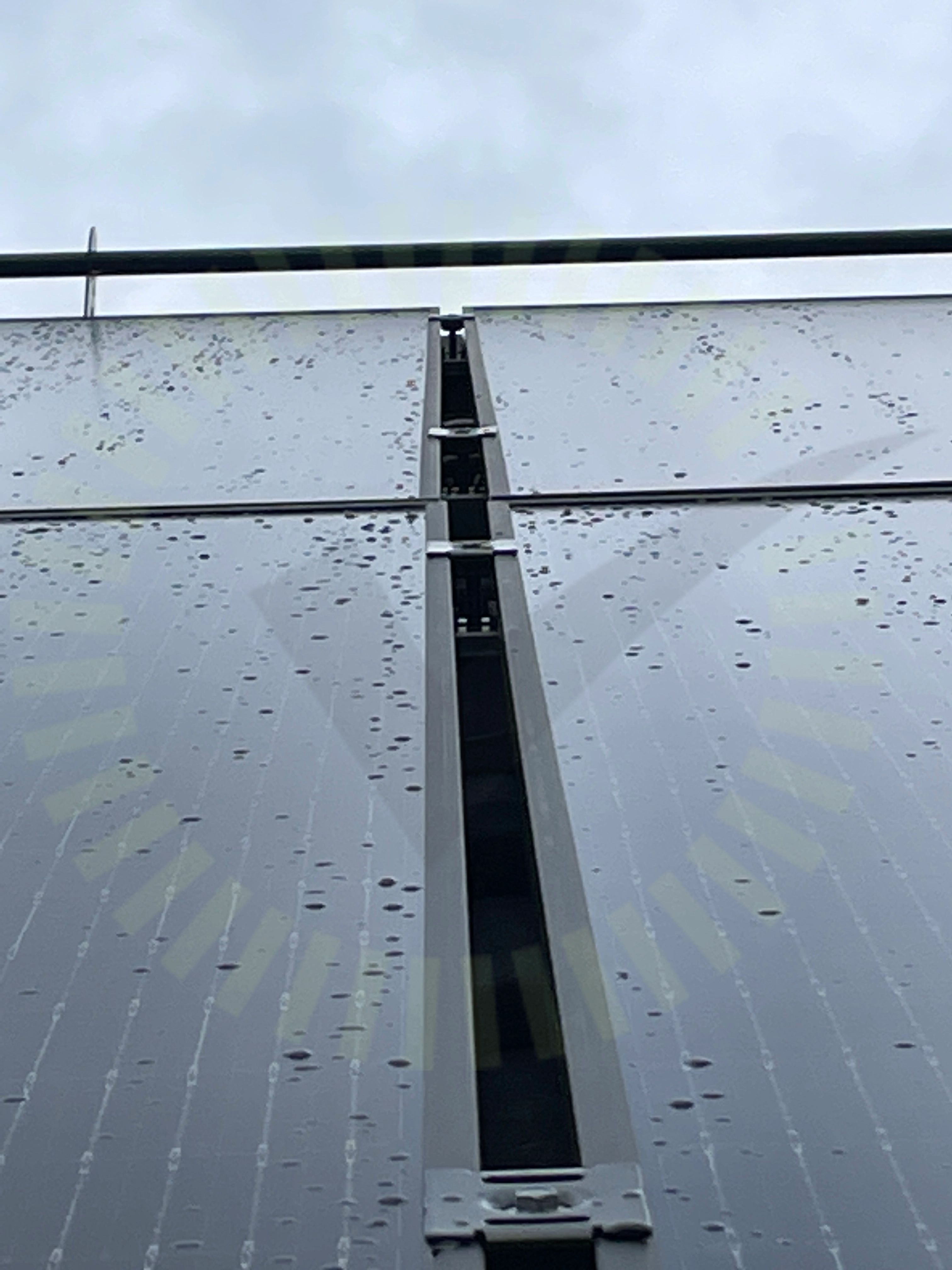

5.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Snedvriden så att hela klämman lägger inte stöd på panel.

MA5111 Sid 1 (1) | Version 4 - 221117

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt på båda sidor av panelfältet. Uppmätt mått 550mm och 450mm. Tillverkaren godkänner 400mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvPlaceringSkadorSkenornas infästningSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/23

LäktinfästningTakgenomföring
