1.1 CC mått
Inte godkändLastberäkning saknas. Uppmätt mått 1500mm
Tillverkarens anvisningar
Besiktningsrapport
7.4
Installation genom
Mariebergs Brasvärme & Solenergi
Datum
27 oktober 2022
Ort
Asmundtorp , Skåne län
80% godkända20% ej godkända
Om installationen
PanelerTrina: Vertex DE09.05
MontagesystemWeland Stål: Papptak
MontagesystemRenusol: VS+
VäxelriktareGoodWe: SDT G2 4K-15K
TillbehörSäkerhetsbrytare AC
Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Garage, Renusol: VS+
Anmärkningar
6/18

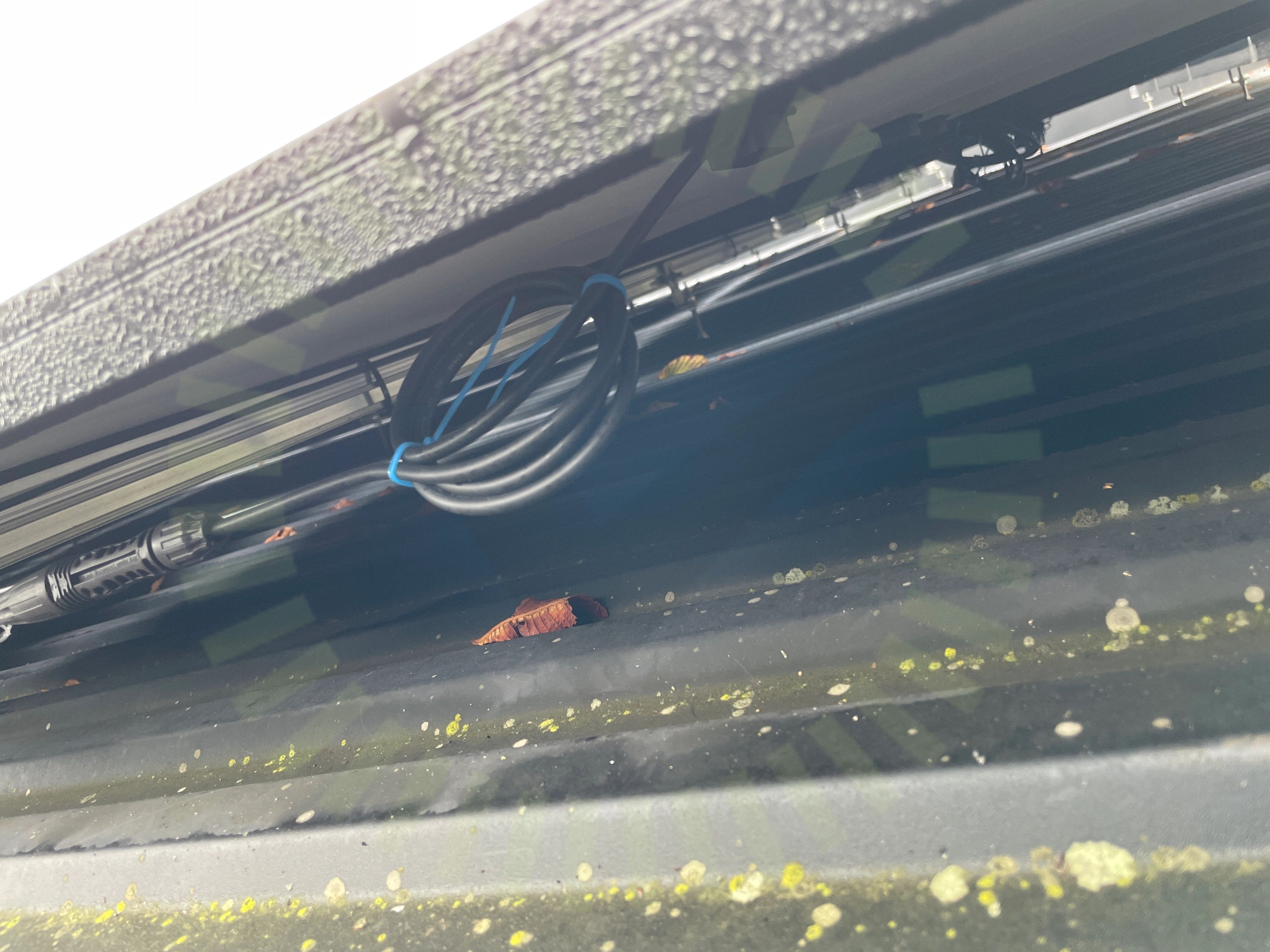

1.2 Kabeluppfästning
Inte godkändKablage ej uppfäst korrekt, kommer att ta skada över tid
SS 436 40 00 (712.521.101 och 522.8.4)

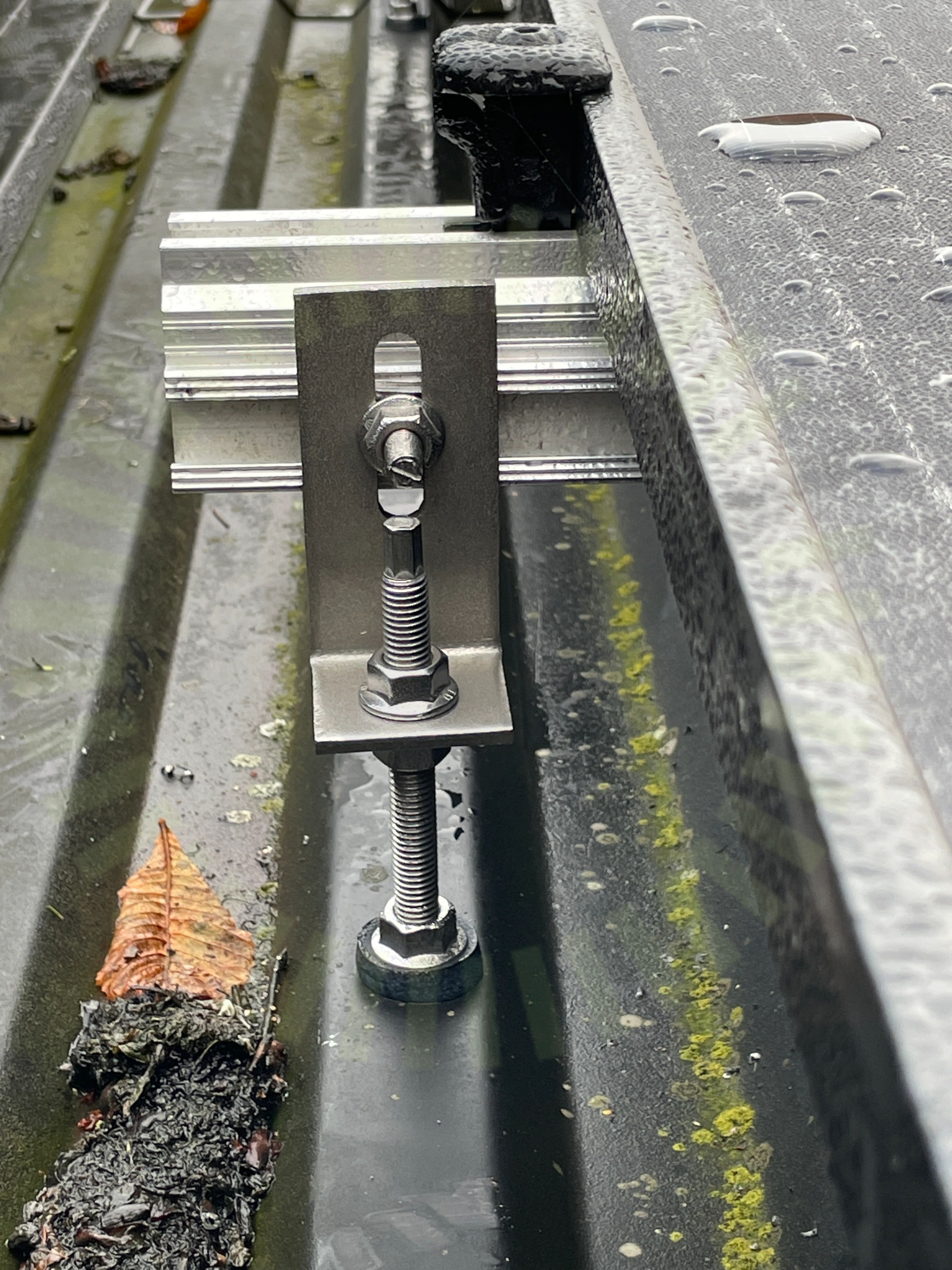

1.3 Skenornas infästning
Inte godkändT-bultar ej korrekt monterade
Tillverkarens anvisningar
1.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för Renusol(garaget)
Tillverkarens montageanvisningar

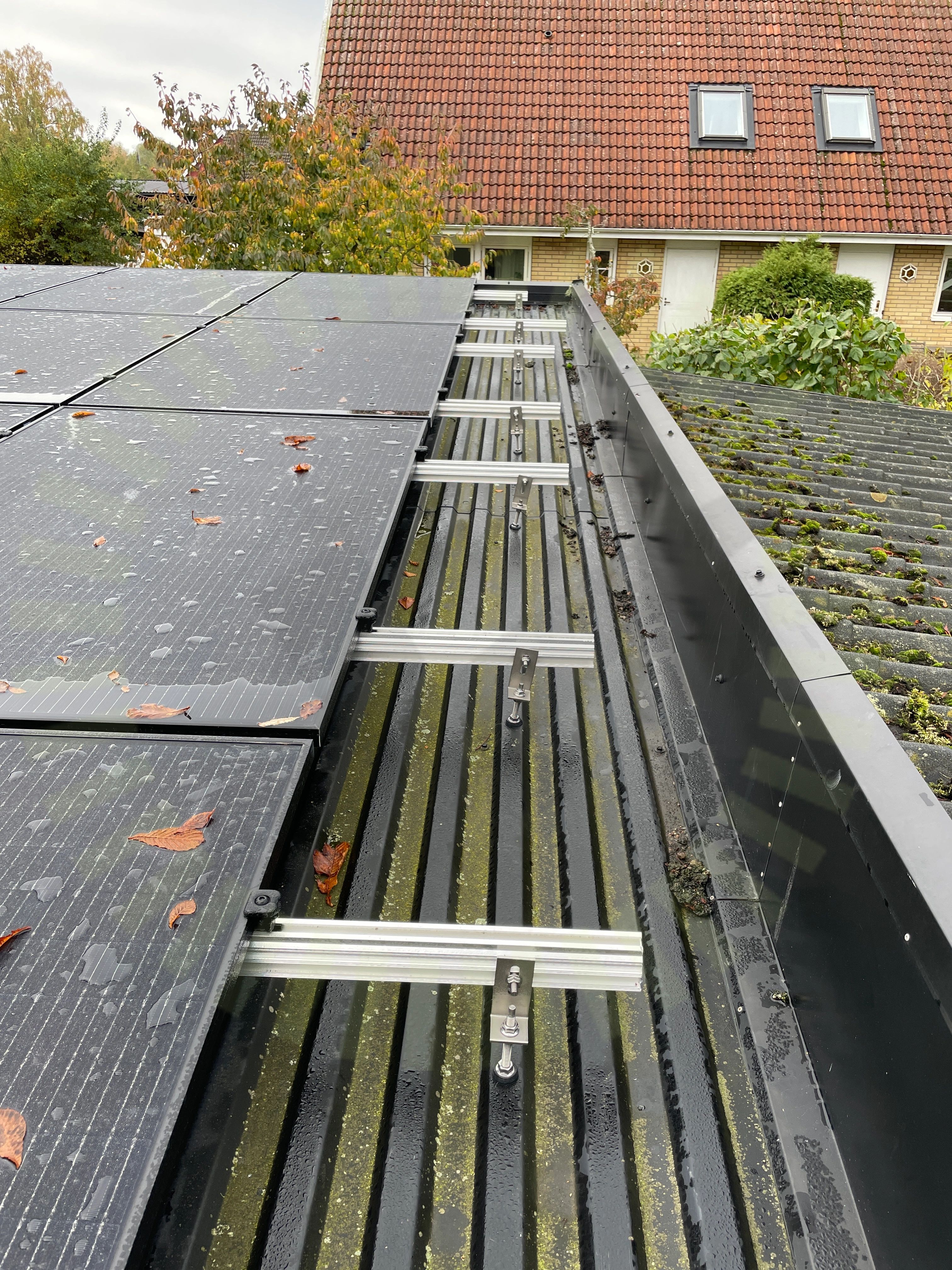

1.5 Stockskruv rakt monterade
Inte godkändStockskruvar ej rakt monterade och gummipackning ligger ej korrekt. Risk för läckage.

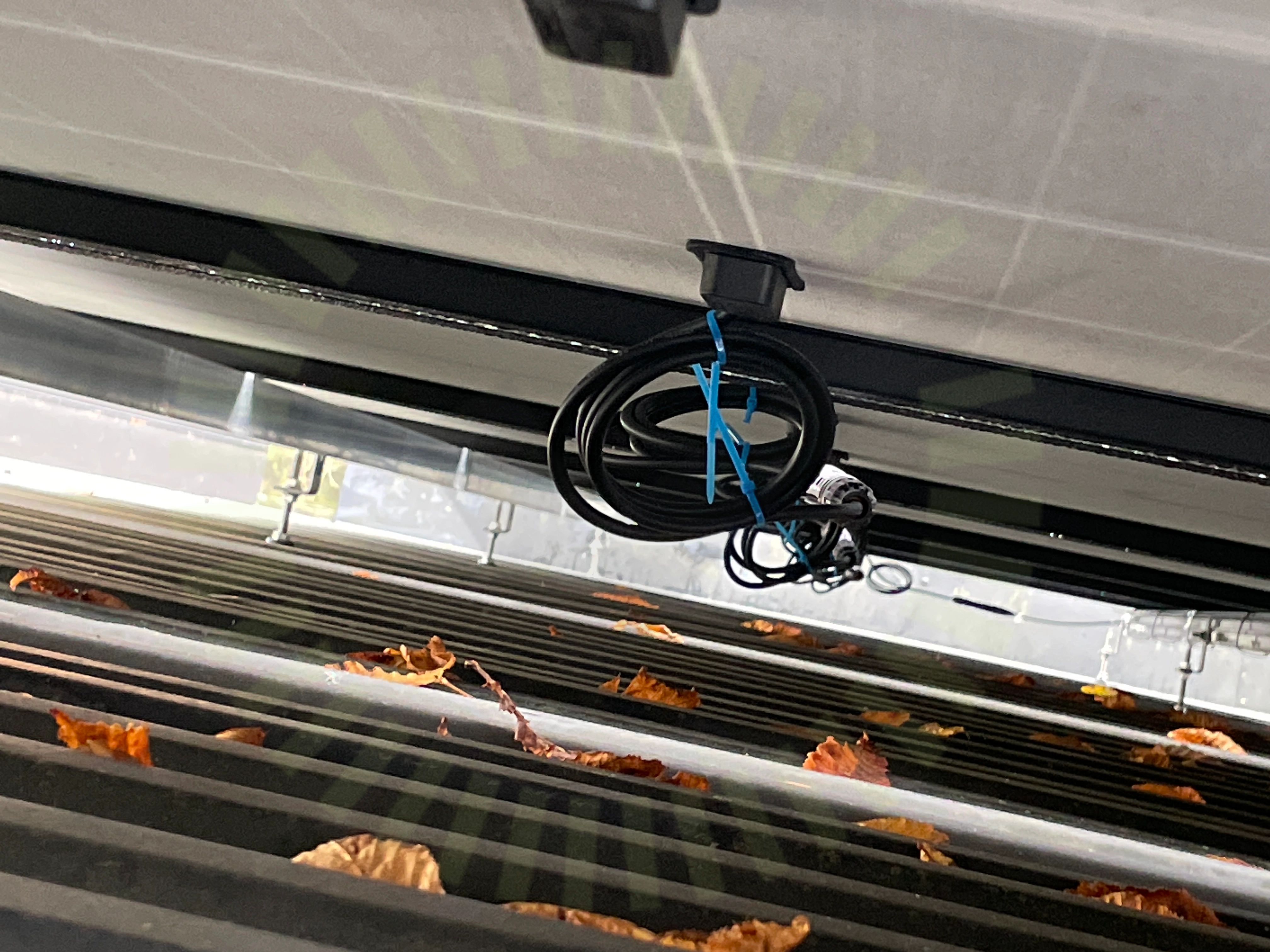

1.6 Väderbeständigt material
Inte godkändBuntband och använd flex slang ej väderbeständigt.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
12/18Främmande materialMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSlutfästeTakgenomföringTaklutning
Garage, Trina: Vertex DE09.05
Anmärkningar
3/11

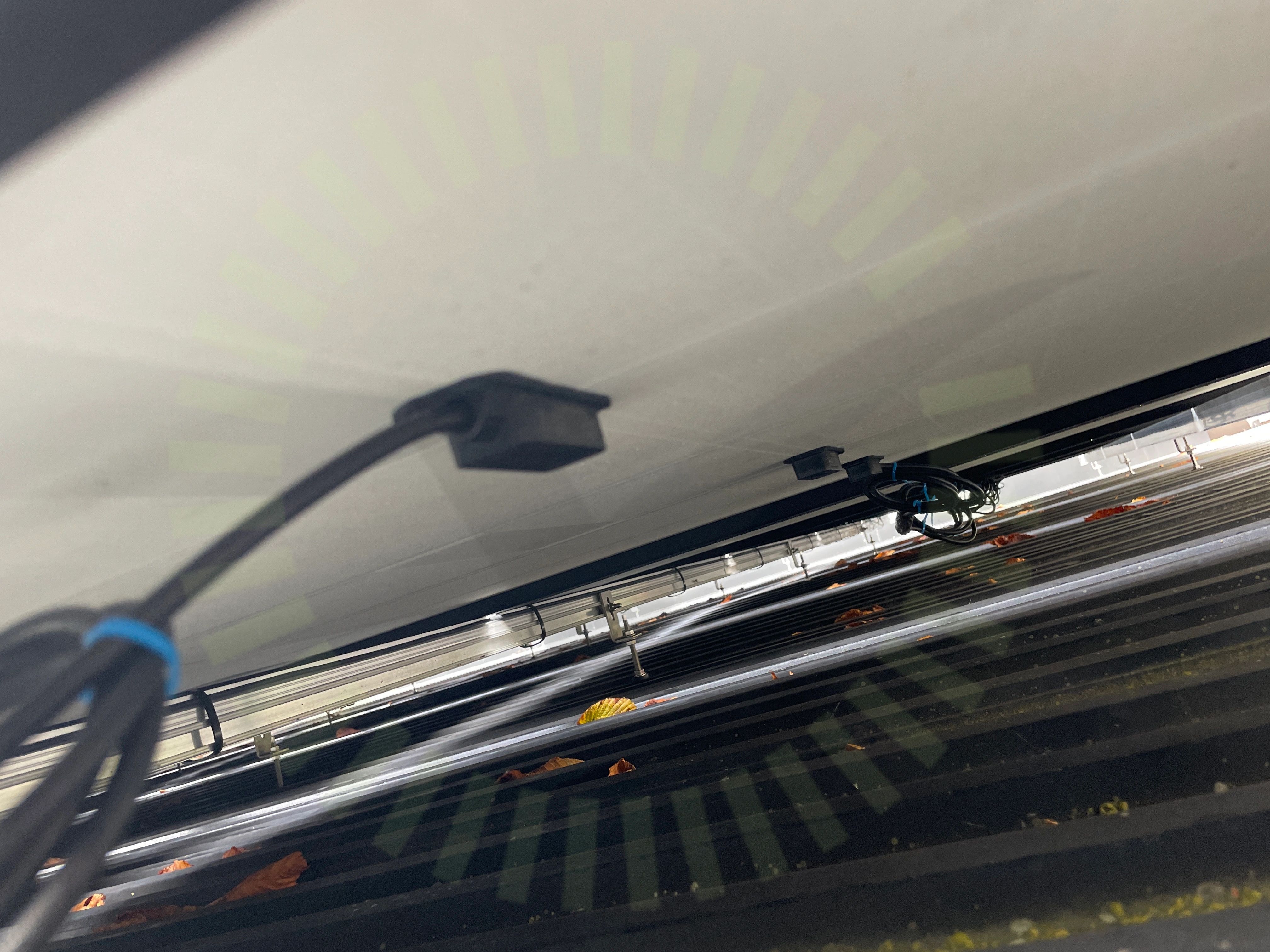

2.1 Dragavlastade
Inte godkändEj uppfäst korrekt. Anspänning på dragavlastningen, kommer bli skadat över tid
SS 436 40 00 (522.8.3)

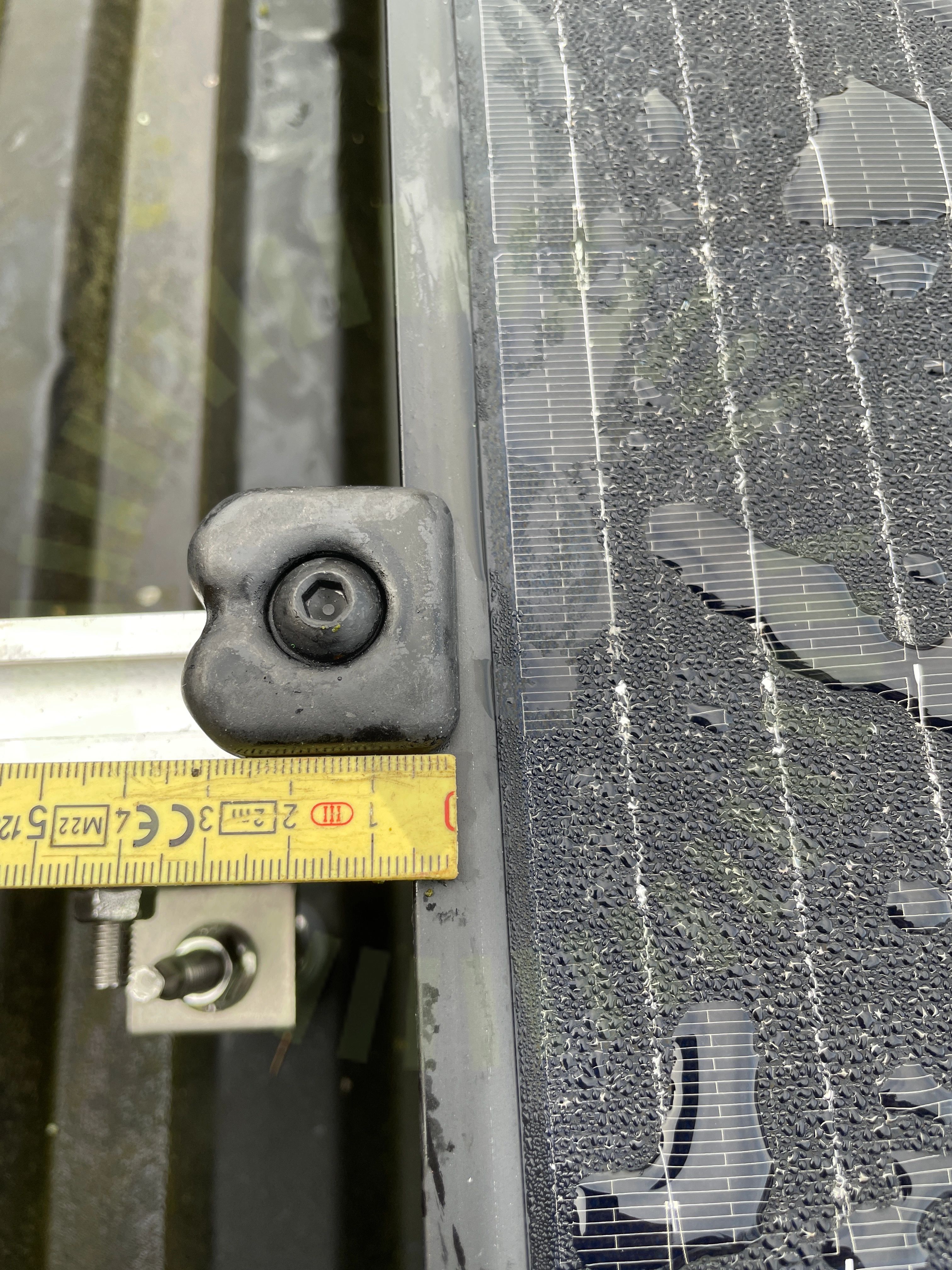

2.2 Fästenas överlappning
Inte godkändÖverlappar enbart 5mm, stämmer inte överens med tillverkarens anvisningar
Tillverkarens anvisningar

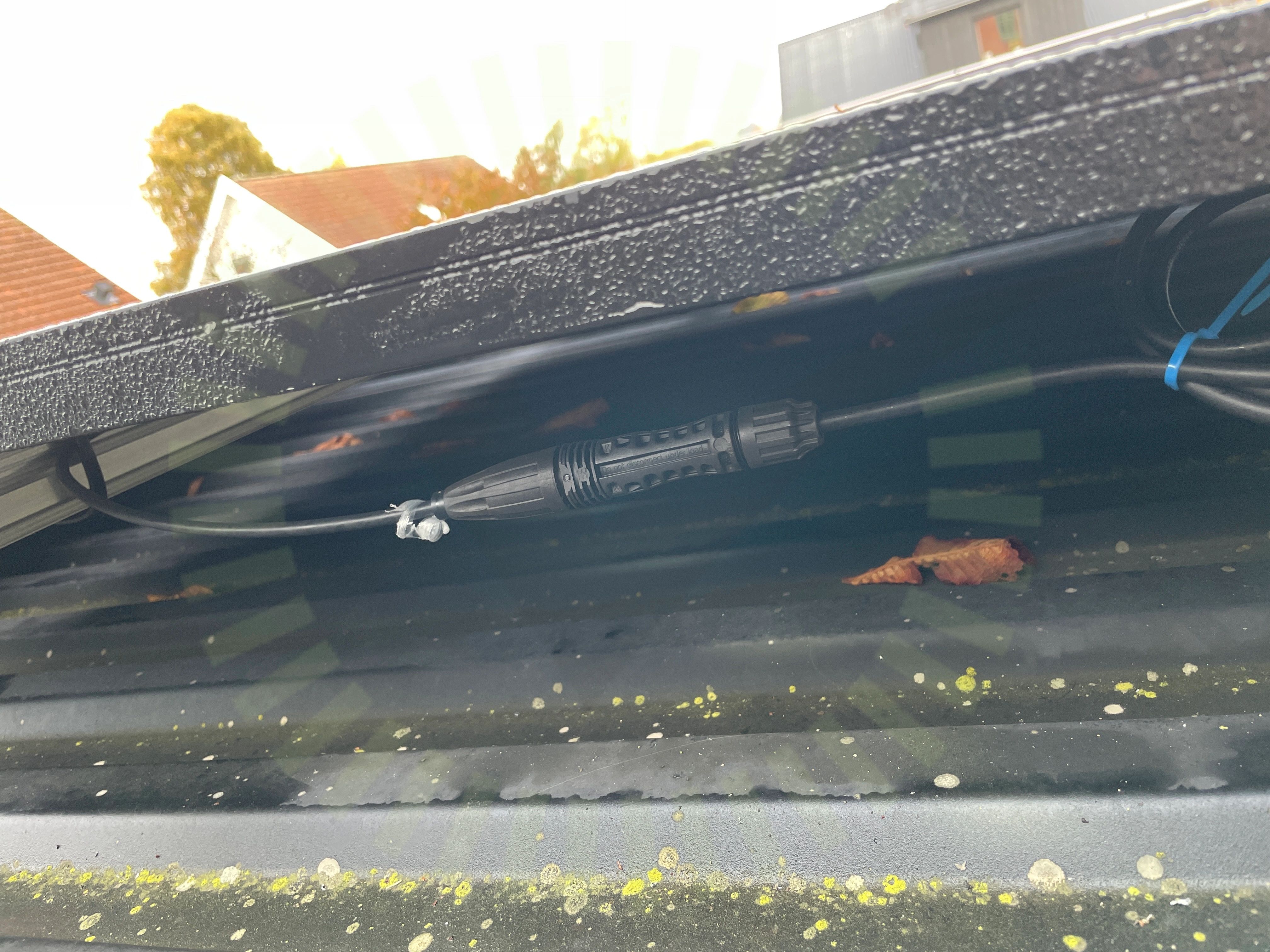

2.3 Förbindelse av kontakter
Inte godkändTvå olika sorters fabrikat på kontakterna
SS 436 40 00 (712.526.1)
Godkända kontrollpunkter
8/11DräneringshålFästenas placeringFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
Hus, Trina: Vertex DE09.05
Anmärkningar
1/11
3.1 Dragavlastade
Inte godkändEj korrekt utfört, anspänning på dragavlastningen kommer skadas över tid
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/11DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
Hus, Weland Stål: Papptak
Anmärkningar
2/17

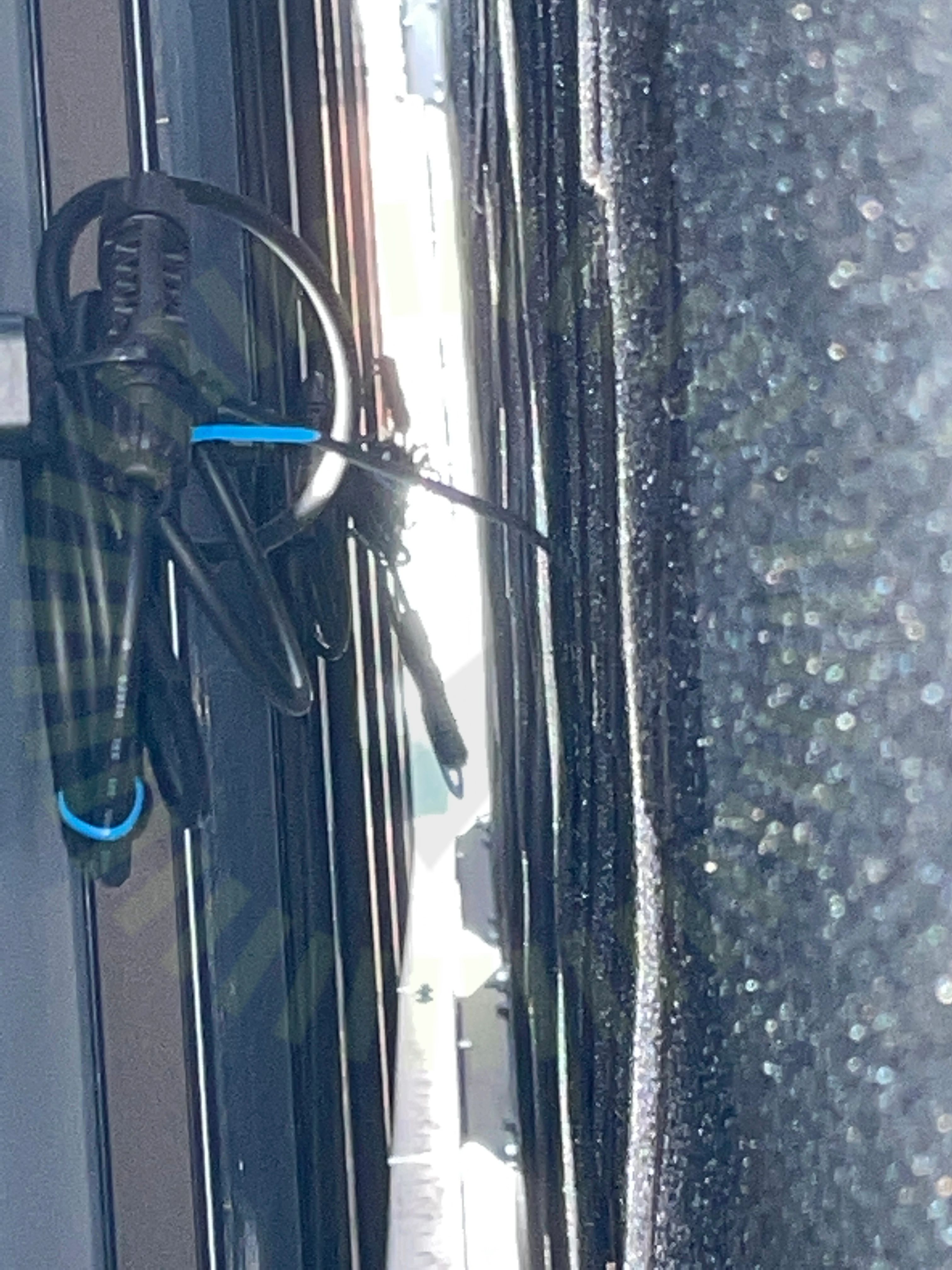

4.1 Kabeluppfästning
Inte godkändKablage och kontakter hänger ner vilket gör att den kommer att ta skada över tid
SS 436 40 00 (712.521.101 och 522.8.4)

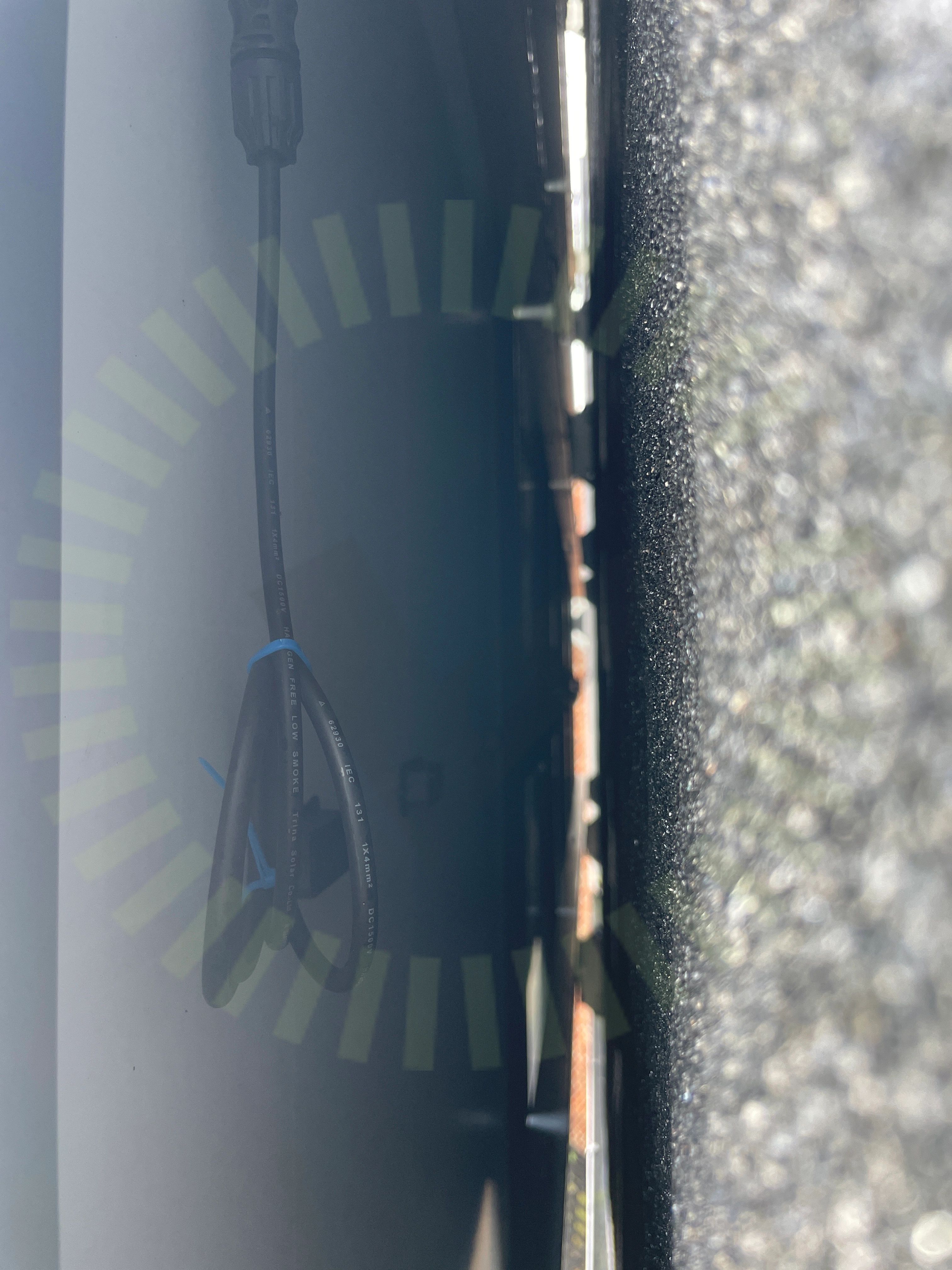

4.2 Väderbeständigt material
Inte godkändBuntband ej väderbeständig
SS 436 40 00 (522.11)
Godkända kontrollpunkter
15/17CC mått X-LedCC mått Y-LedFrämmande materialMittfästeShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvSkyddSlutfästeSnö- och VindlastberäkningSvetsning av pappTakgenomföring
Säkerhetsbrytare AC
Anmärkningar
1/6

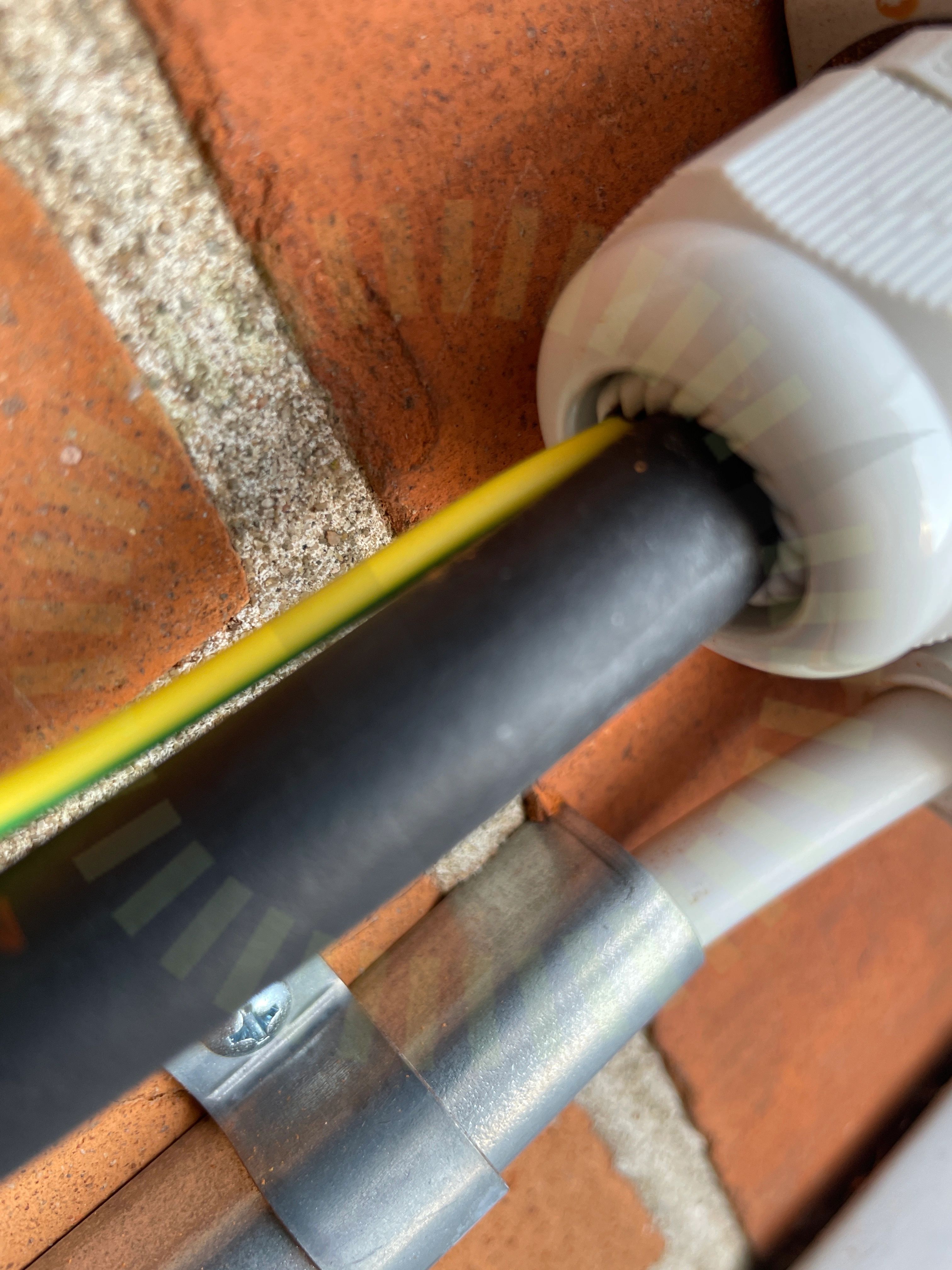

5.1 Förskruvningar
Inte godkändTvå kablar i förskruvning avsedd för en kabel, vilket gör att förskruvning ej sluter tätt
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Varselmärkning
Anmärkningar
1/4

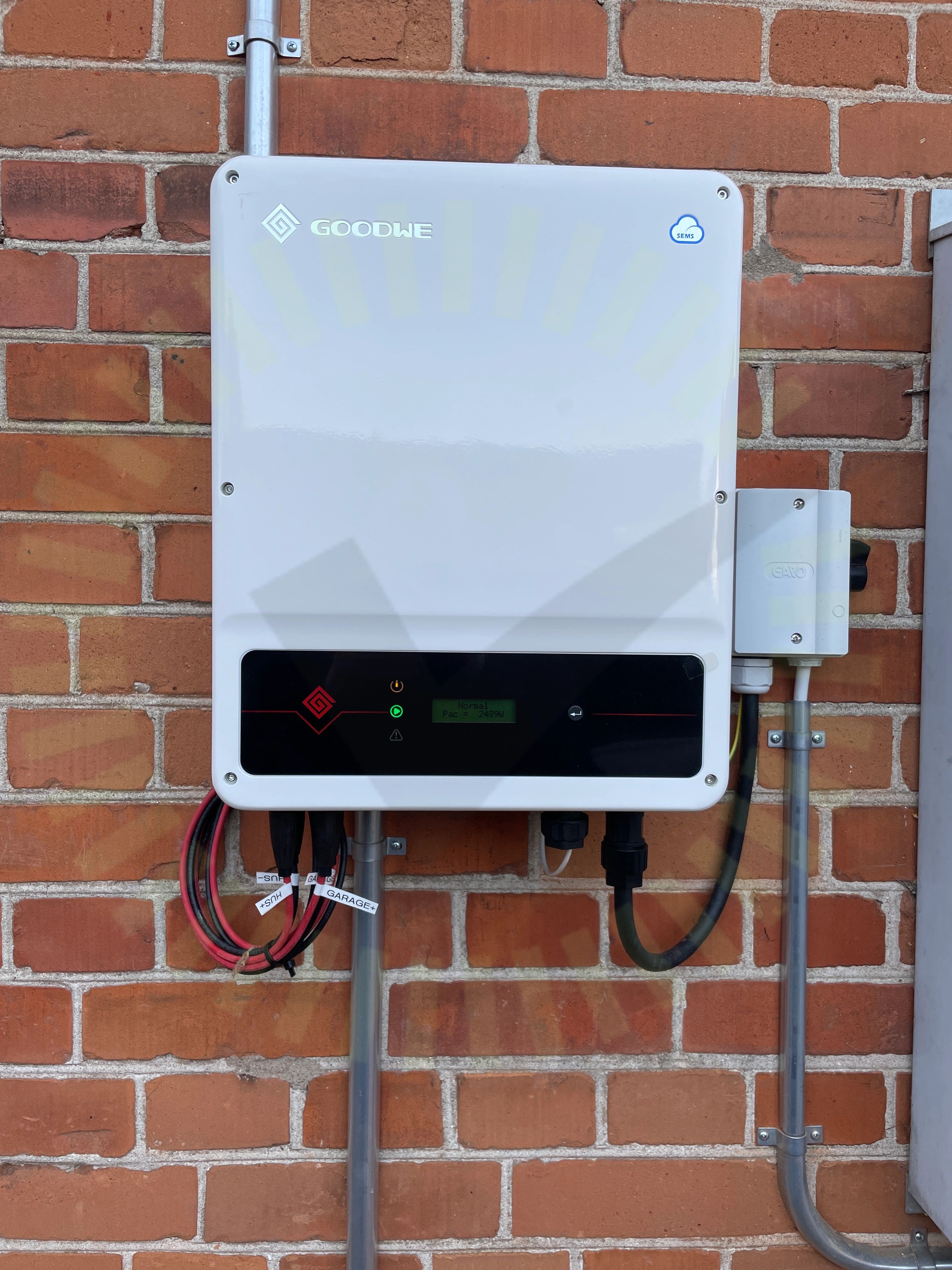

6.1 Varning för likström
Inte godkändSkyltning saknas
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/19

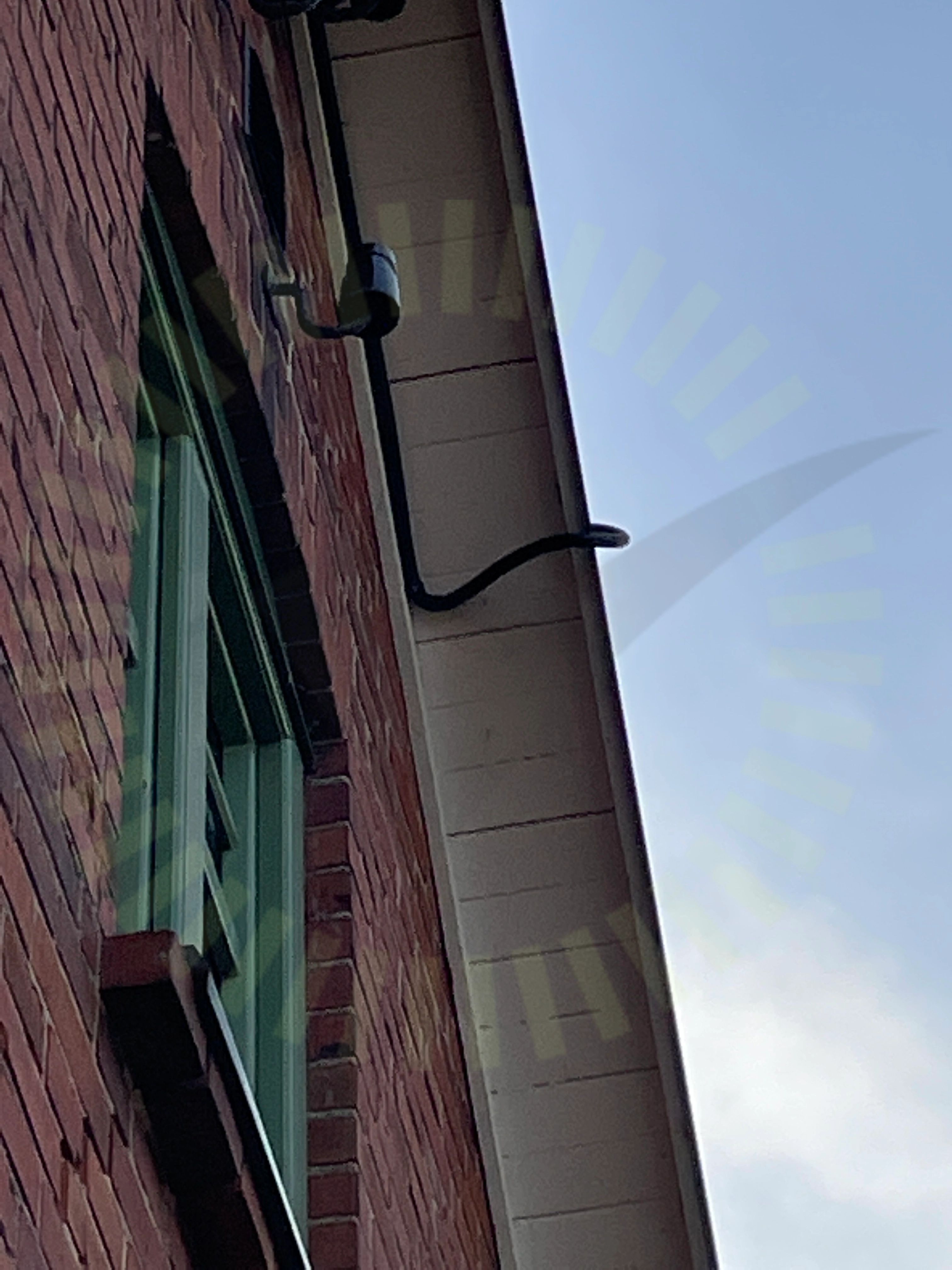

7.1 DC Förläggning
Inte godkändSlang dåligt runt takutsprånget och vägen till skenan på taket.
7.2 Dokumentation Växelriktare
Inte godkändDokumentation för växelriktaren saknas. T.ex strängschema eller resultatberäkning.
7.3 Kontakter
Inte godkändKontakter anslutna till växelriktare är ej av samma tillverkare som de förmonterade.
Godkända kontrollpunkter
16/19AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelLedare fastspändaPlaceringSäkring
