Besiktningsrapport

9.0

Installation genom

Takkraft

Datum

23 september 2026

Ort

Upplands Väsby, Stockholms län

Funktionsjord

Beröringsskydd

Varning för likspänning

Anslutning av ledare

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DMxxxG12RT-G54HBB

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: SEM3-M-2

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

2/17

2.1 Klämmornas placering

Inte godkänd

Storlek av klämma följer inte paneltillverkarensmanual, underlag för använda klämzoner med vald klämma saknas.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Eastron: SEM3-M-2

Anmärkningar

2/7

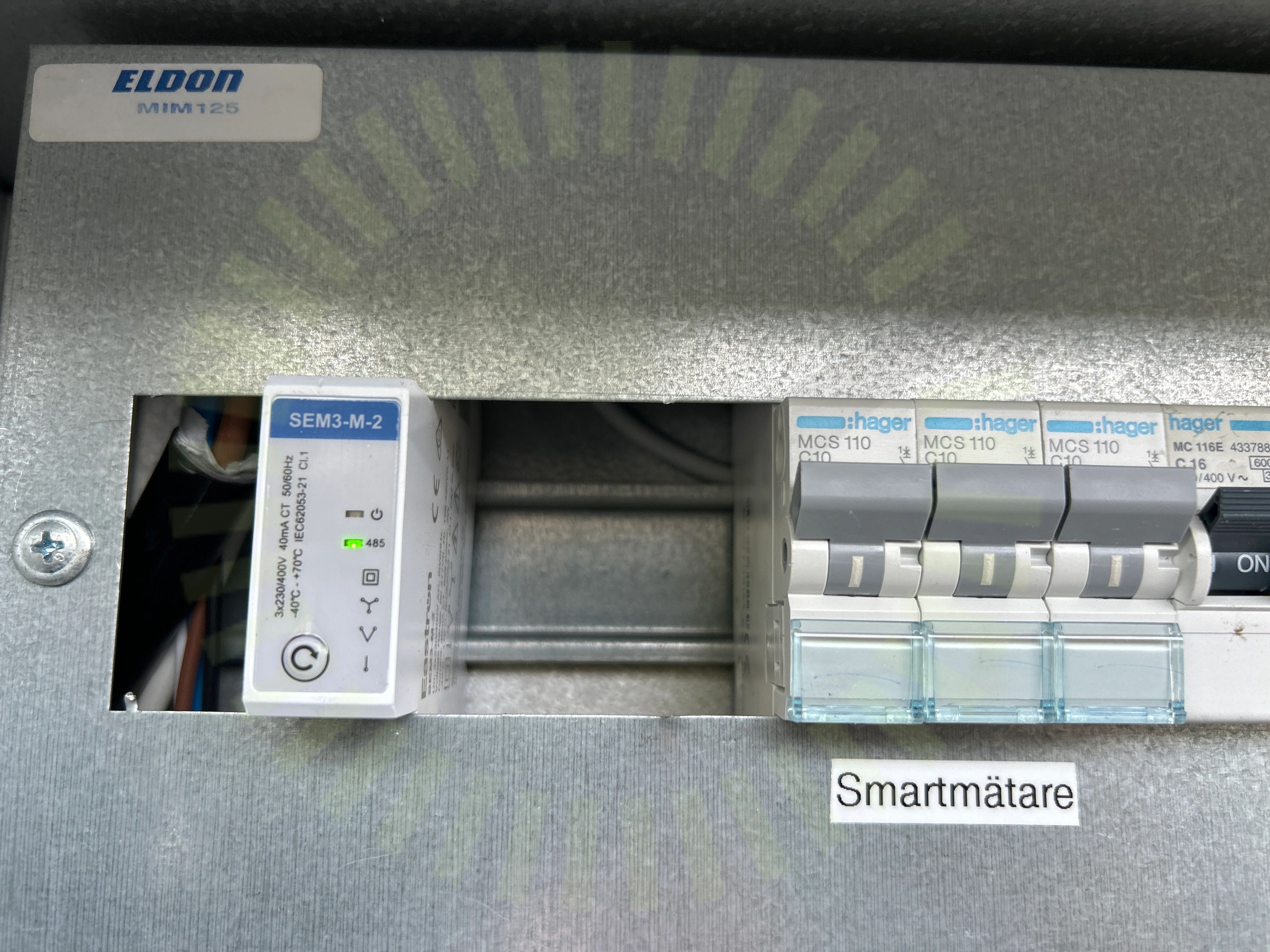

3.1 Beröringsskydd

Inte godkänd

Beröringsskydd uppfylls ej. Täcklock saknas.

3.2 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

5/7

AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel

MAFI: Concrete Tile Bracket Läktfästen

Godkända kontrollpunkter

20/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

SigeEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

4/47

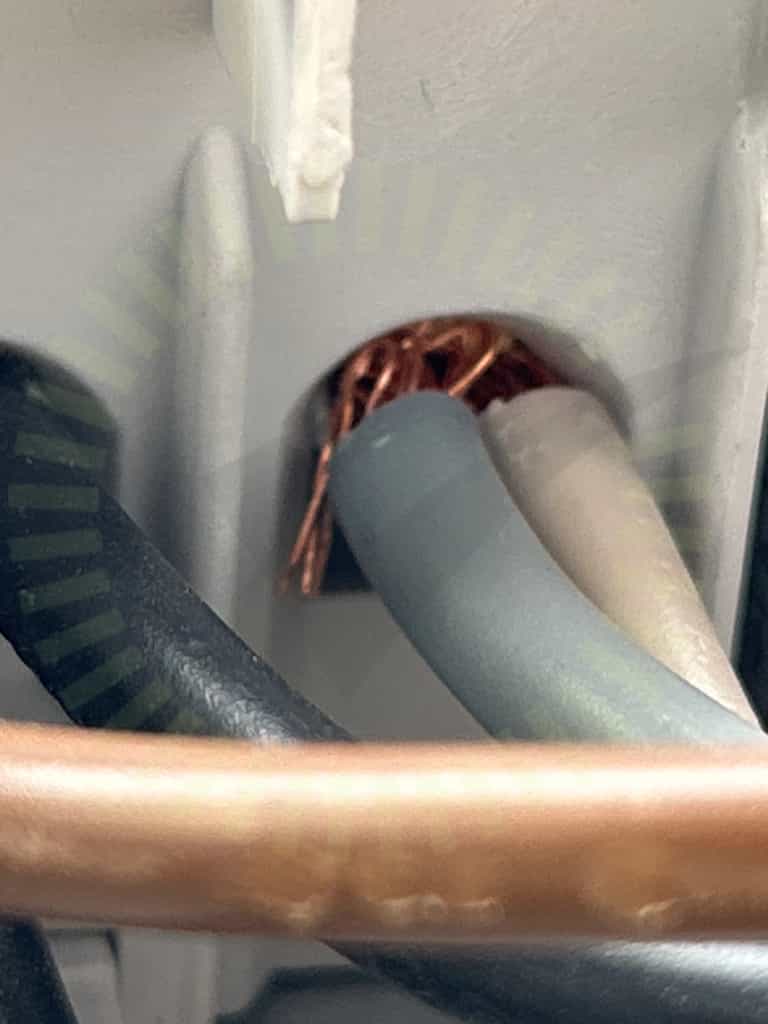

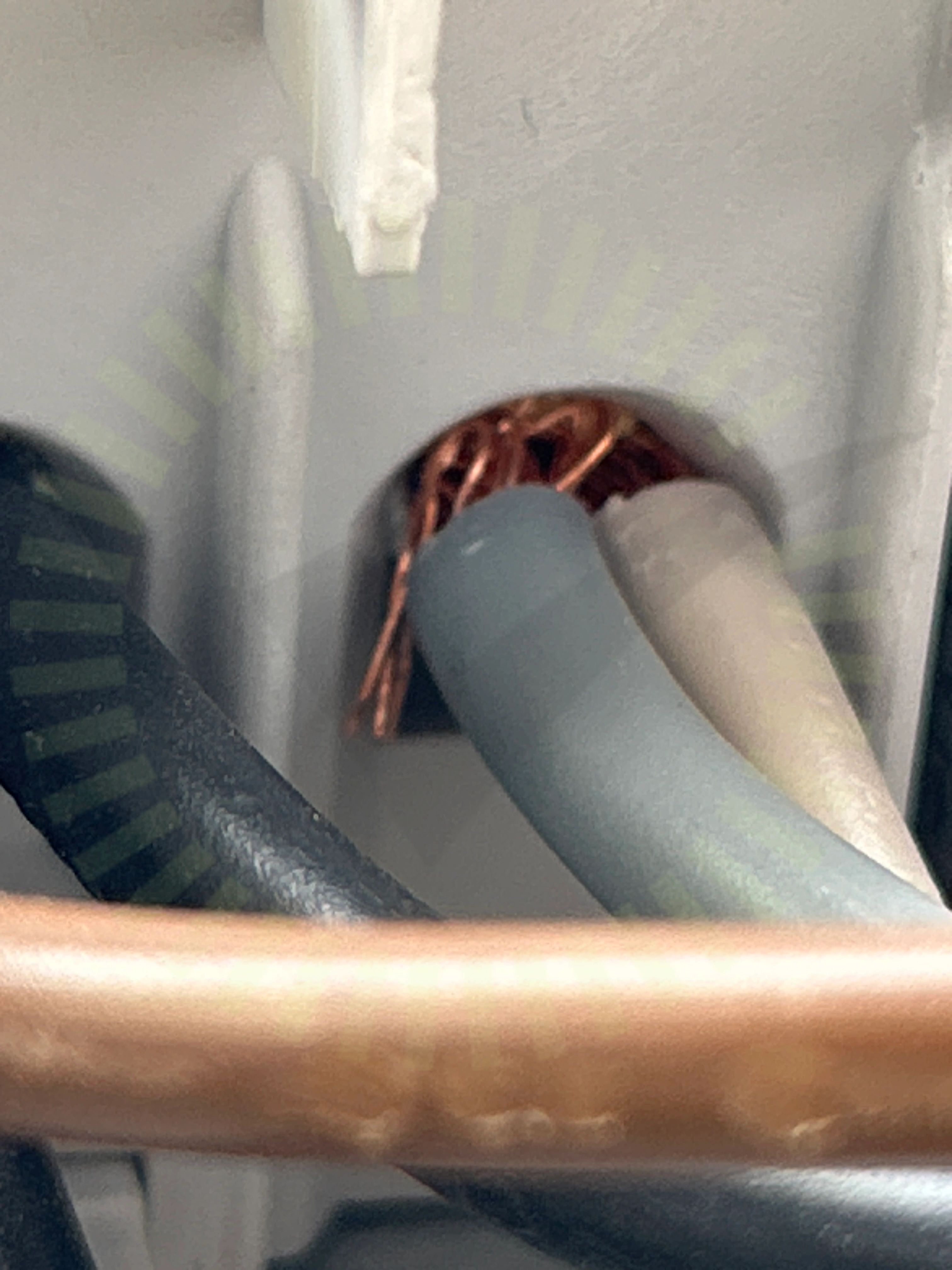

5.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

5.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

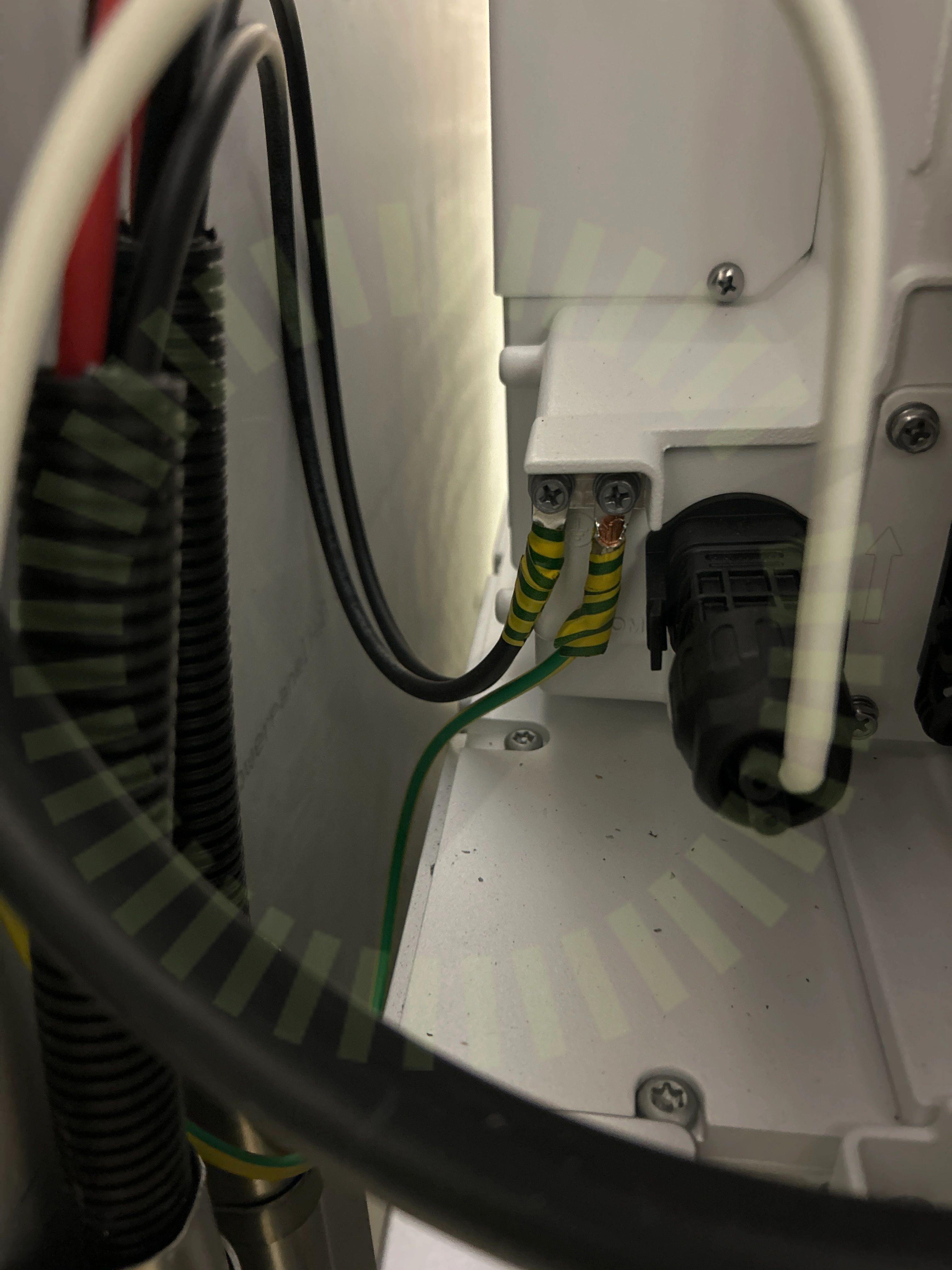

5.3 Funktionsjord

Inte godkänd

Funktionsjord får ej märkas gröngul.

SS 436 40 00, 712.542.103

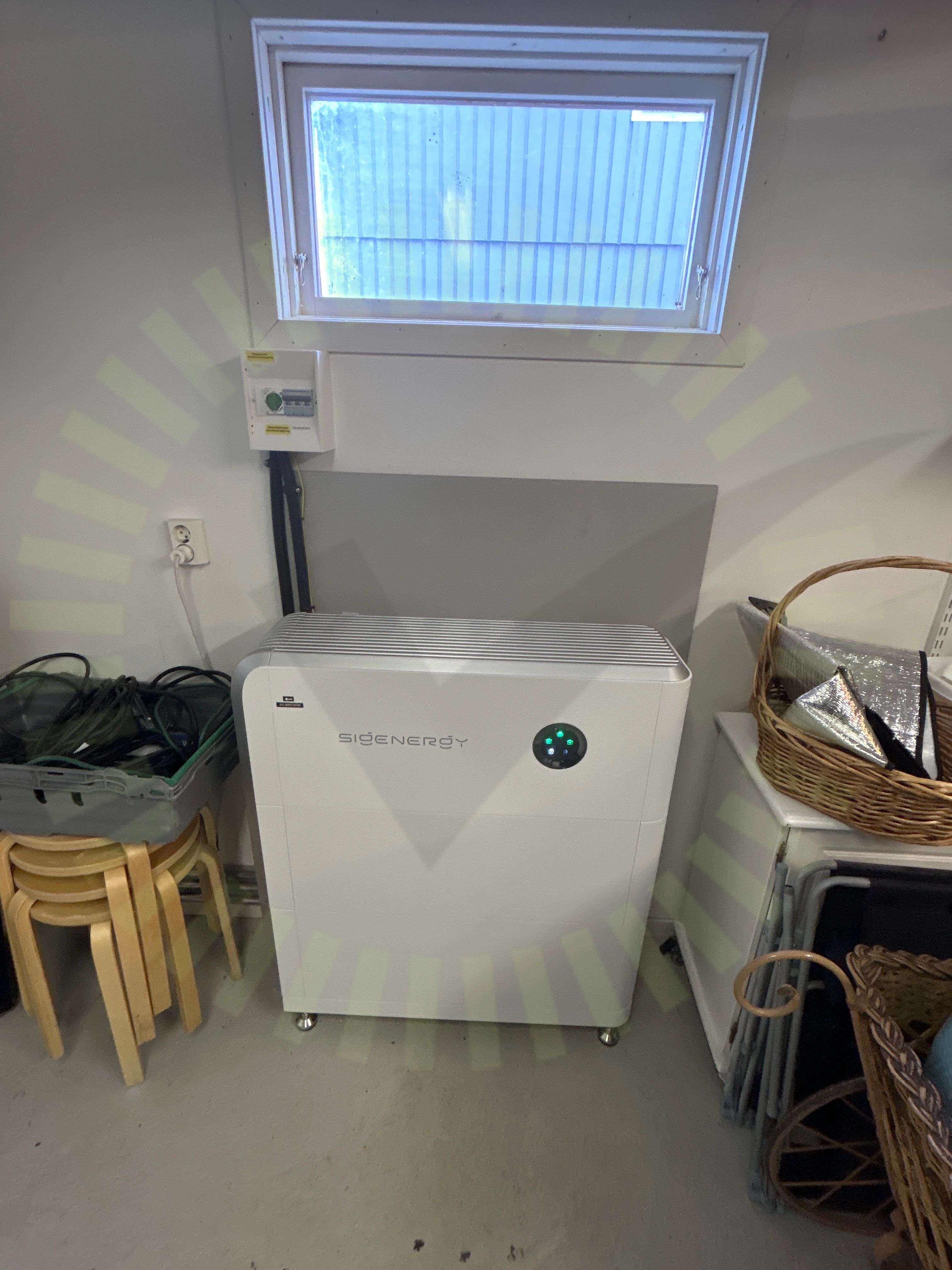

5.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

42/47

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/47

Genomföringar

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
