Institutet för Solenergikvalitet

Besiktningsrapport

6.2
x

Installation genom

Elteknik i Lund

Datum

12 juli 2023

Ort

Bara, Skåne län
Föremål mot bakstycke
Klämmornas överlappning
Klämmor rätt förläggning
70% godkända30% ej godkända

Om installationen

PanelerMaysun: Venusun
MontagesystemWeland Stål: Papptak
VäxelriktareSolis: S5-GR3P(3-20)K
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strömförande material

Inte godkänd

Paneler och montagesystem är strömförande. Besiktningsman fick ström genom kroppen.

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Papptak, Maysun: Venusun

Anmärkningar

3/16
Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Buntband är avklippta så den vassa delen som blir kvar river mot bakstycket av panelen.

Klämmornas överlappning

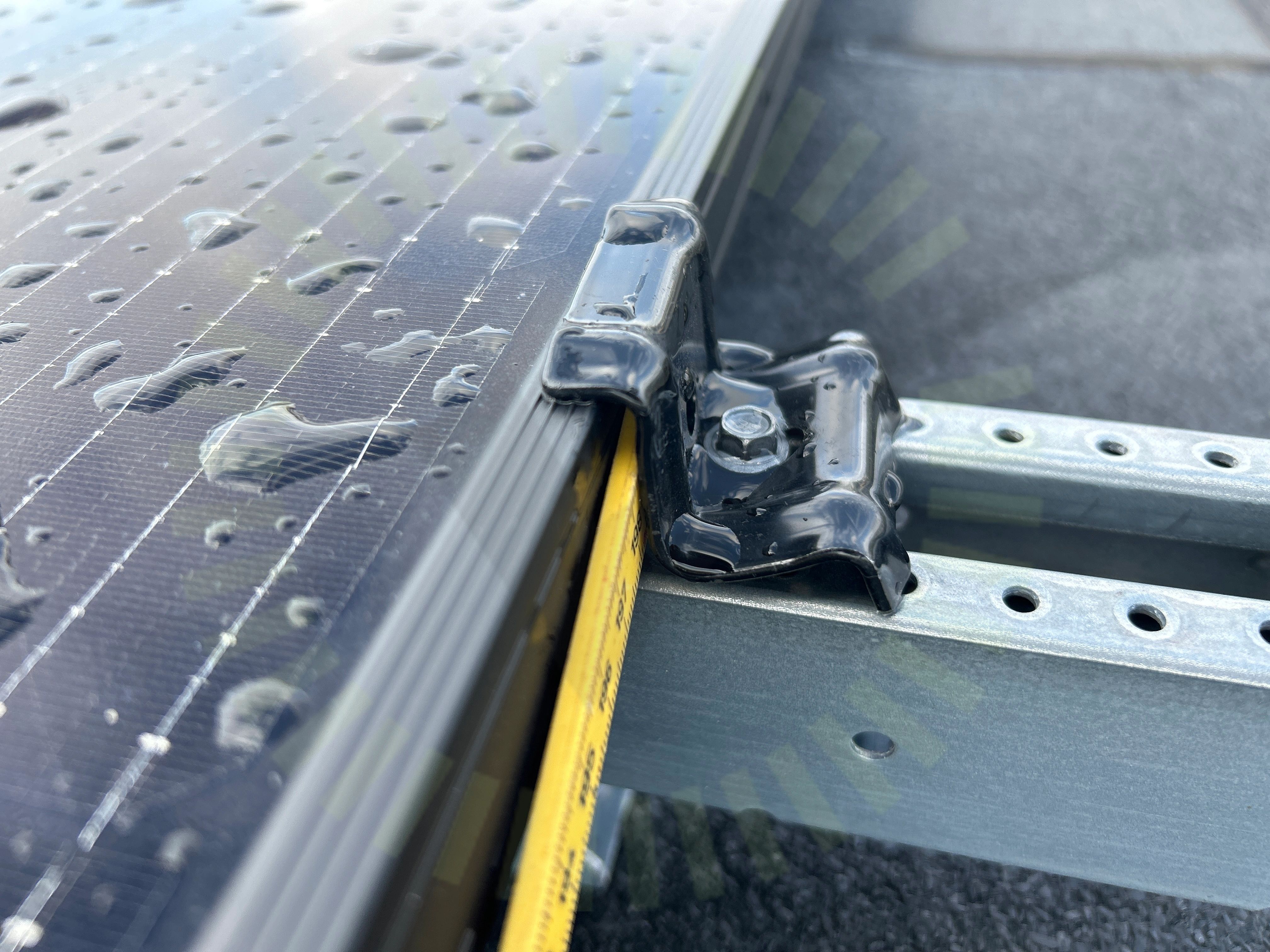

2.2 Klämmornas överlappning

Inte godkänd

Klämmor överlappar inte korrekt med ramen då dem är vridna.

Panelkablagets böjradie

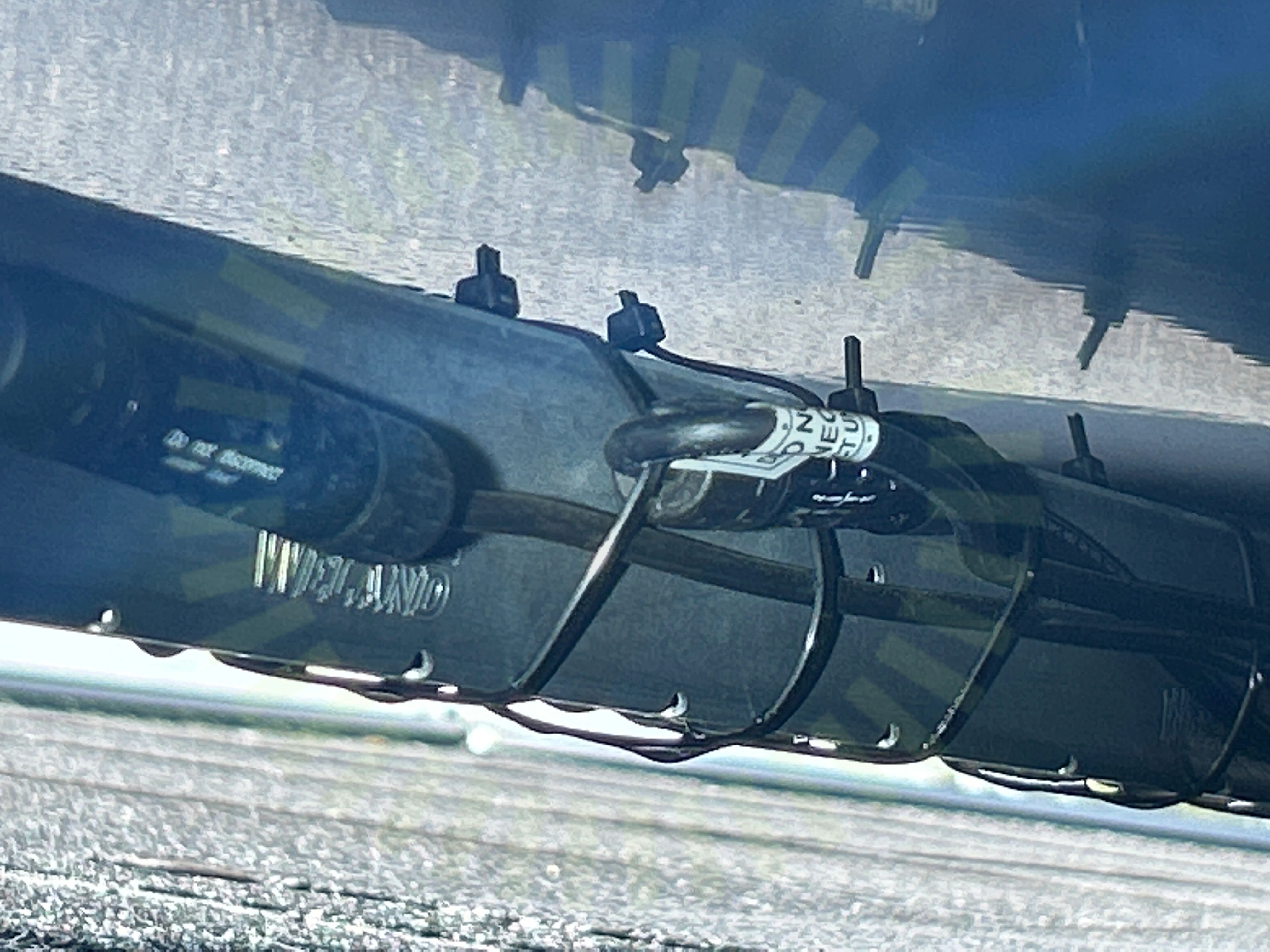

2.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/16
Avstånd till ytaDräneringshålKlämmornas placeringKlämmornas storlekKopplingslådaLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Papptak, Weland Stål: Papptak

Anmärkningar

9/22

3.1 Använd tätskiktsduk

Inte godkänd

Papp som ligger över infästningar går inte 150 mm utanför plattan på alla ställen. Flera är placerade i pappens kant.

MA1008 Sid 1 (1) | Version 3 - 220218
Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmor rätt förläggning

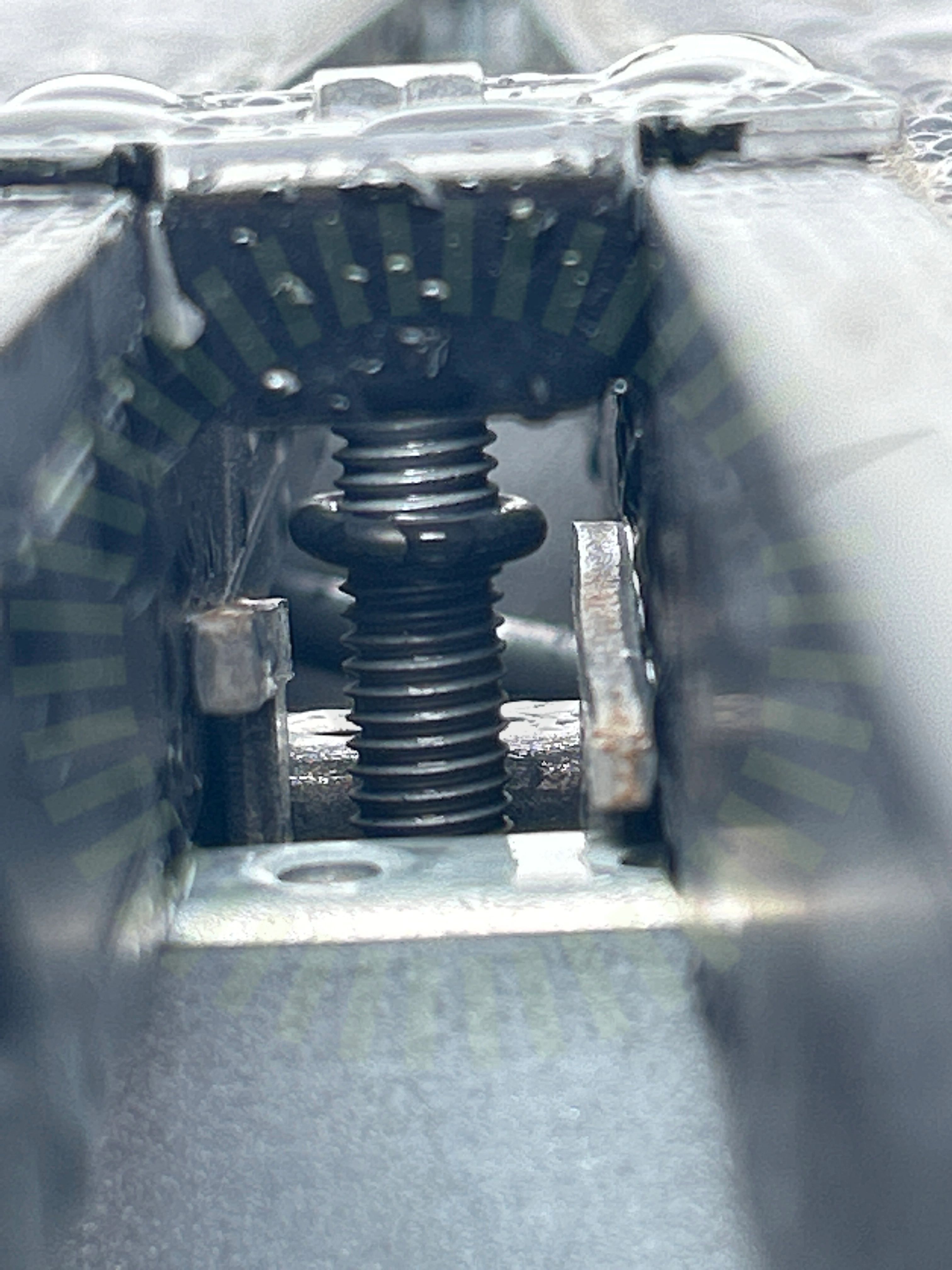

3.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenornas infästning

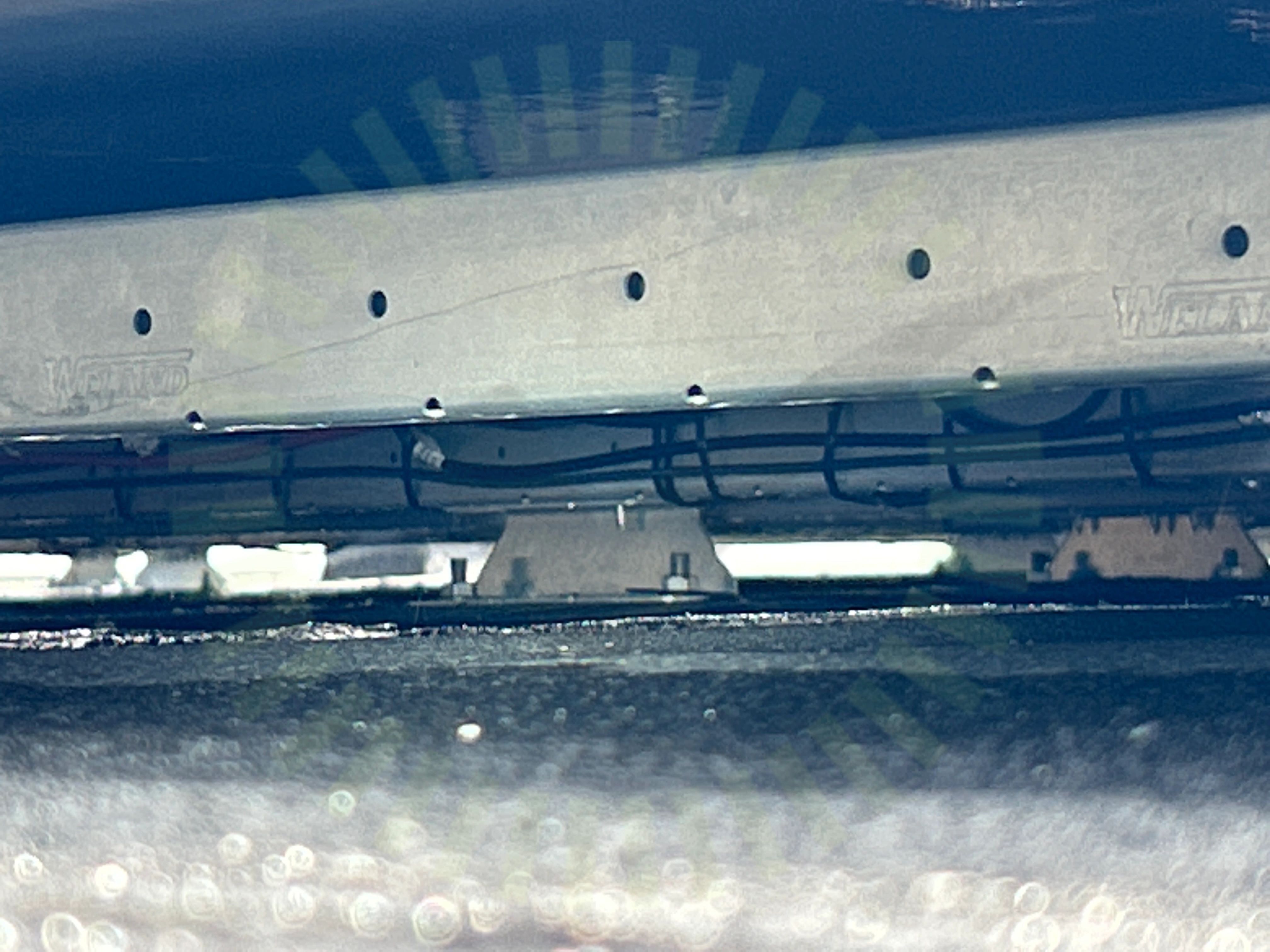

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Felaktigt antal skruv.

MA5103 Sid 1 (2) | Version 4 - 201103

3.5 Svetsning av papp

Inte godkänd

Takpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande. Flera ställen har hål och riskerar att ta in vatten.

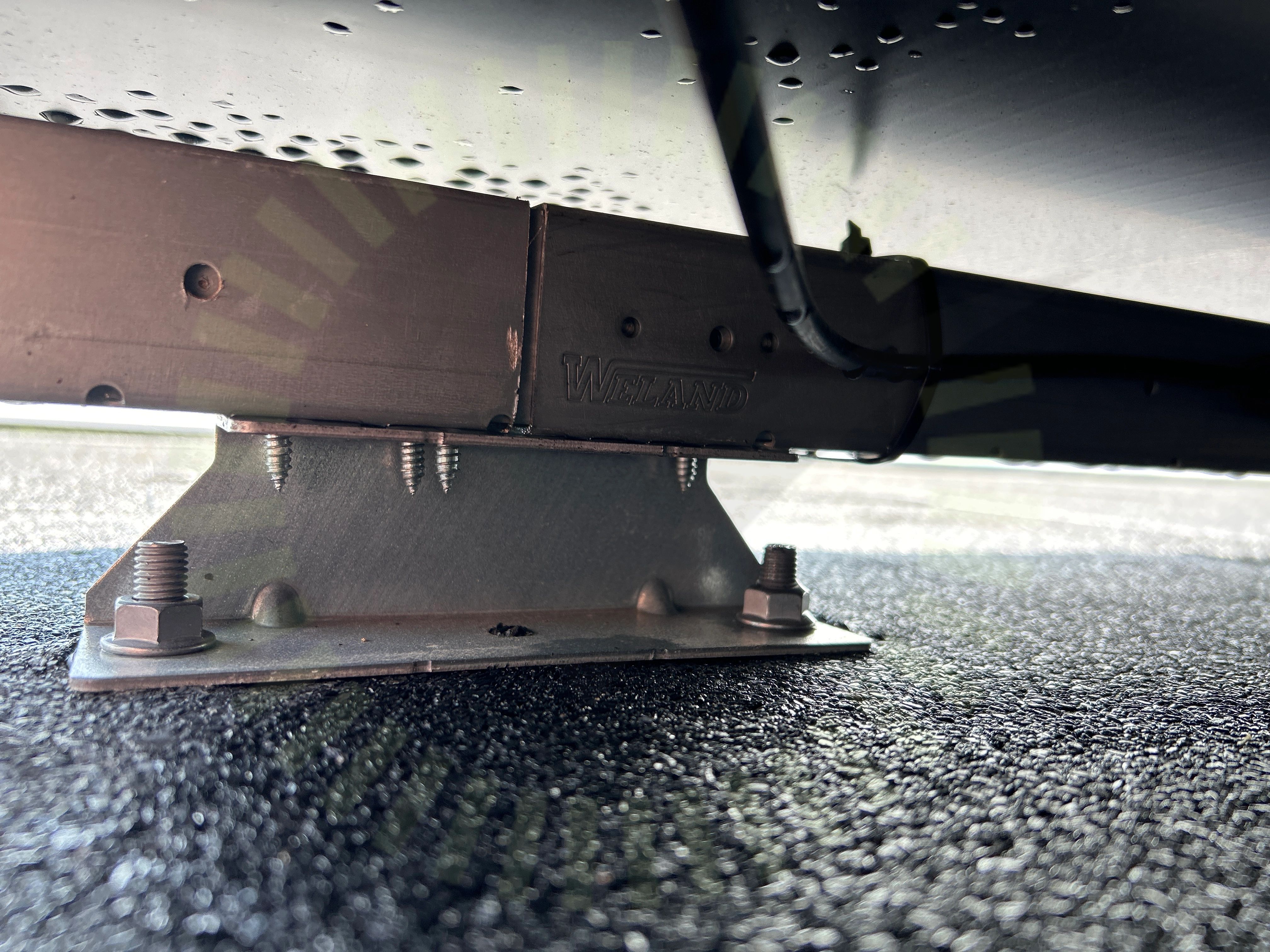

Skenskarv

3.6 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

MA5103 Sid 1 (2) | Version 4 - 201103

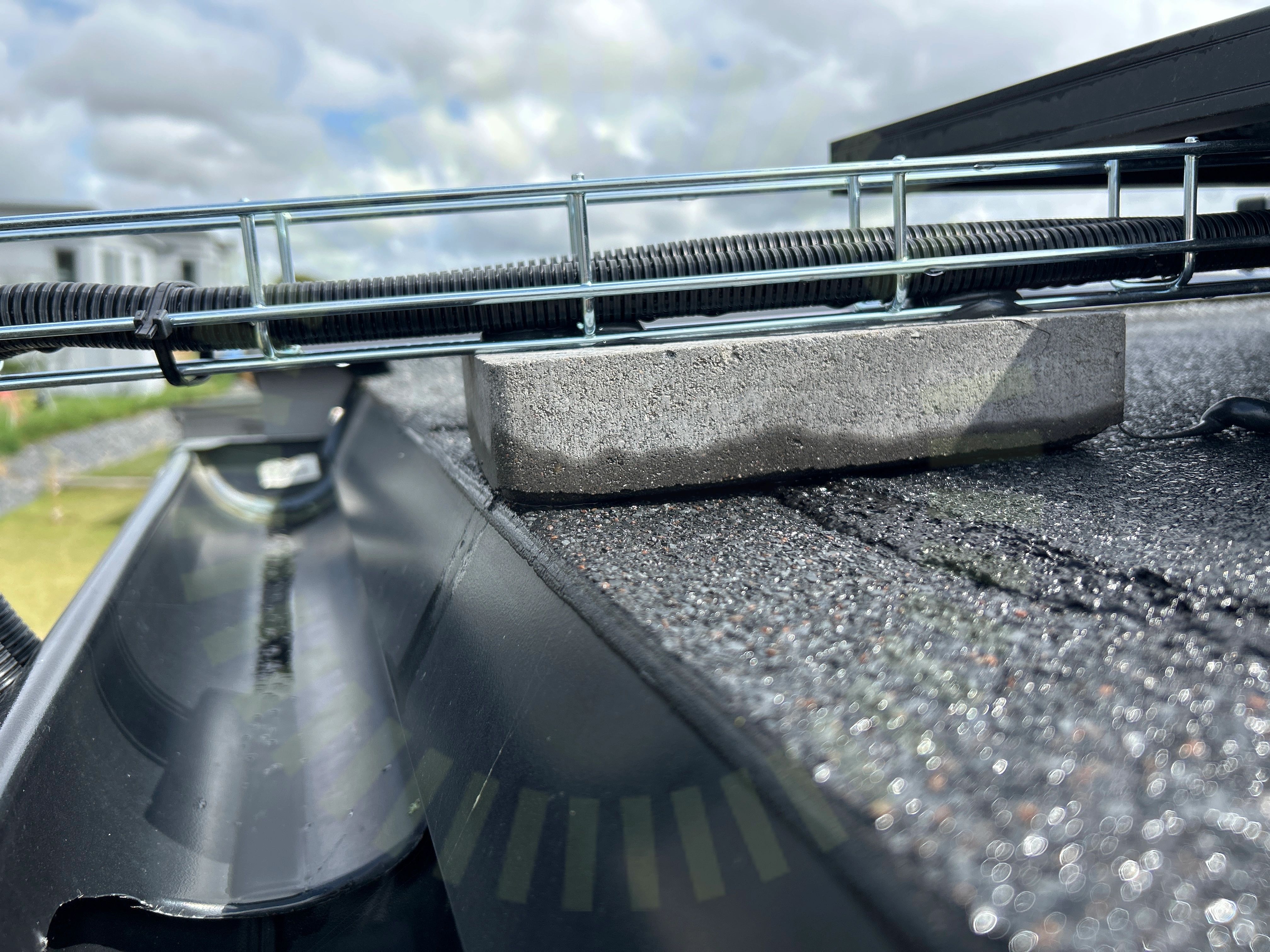

Sten mot papp

3.7 Sten mot papp

Inte godkänd

Sten ligger direkt mot papptak utan skydd. Kommer med tiden skada taket.

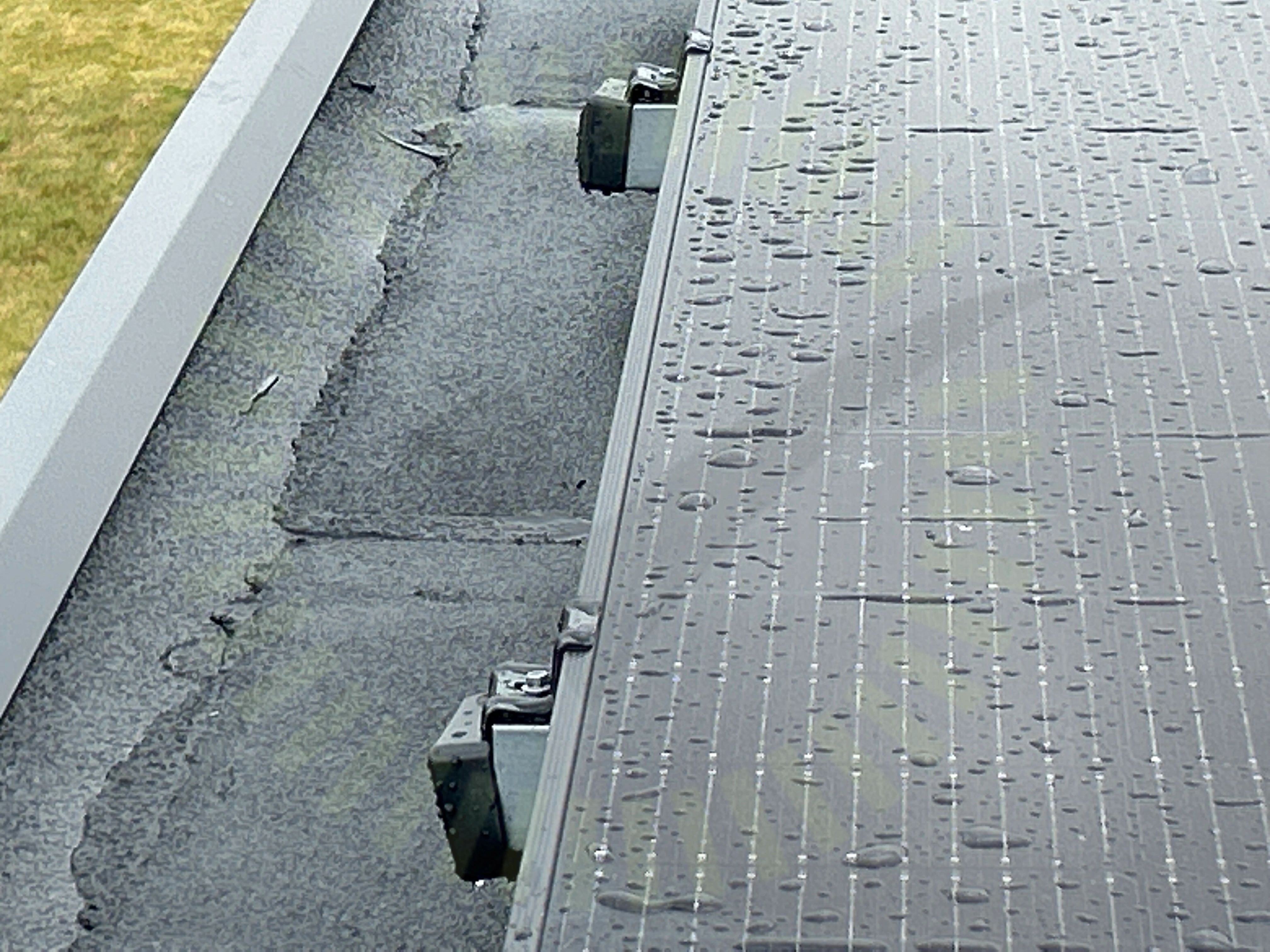

Ändklämmor skena

3.8 Ändklämmor skena

Inte godkänd

Skenan är för kort kapad för att ändklämmor ska sitta korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117
Ändklämmor skruv

3.9 Ändklämmor skruv

Inte godkänd

Bottendel för flera klämmor ligger fel.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

12/22
C-profilCC infästningarDC kabel förläggningFrämmande materialInfästning: Infästning RåspontMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/22
Föremål mellan skena och panelram

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

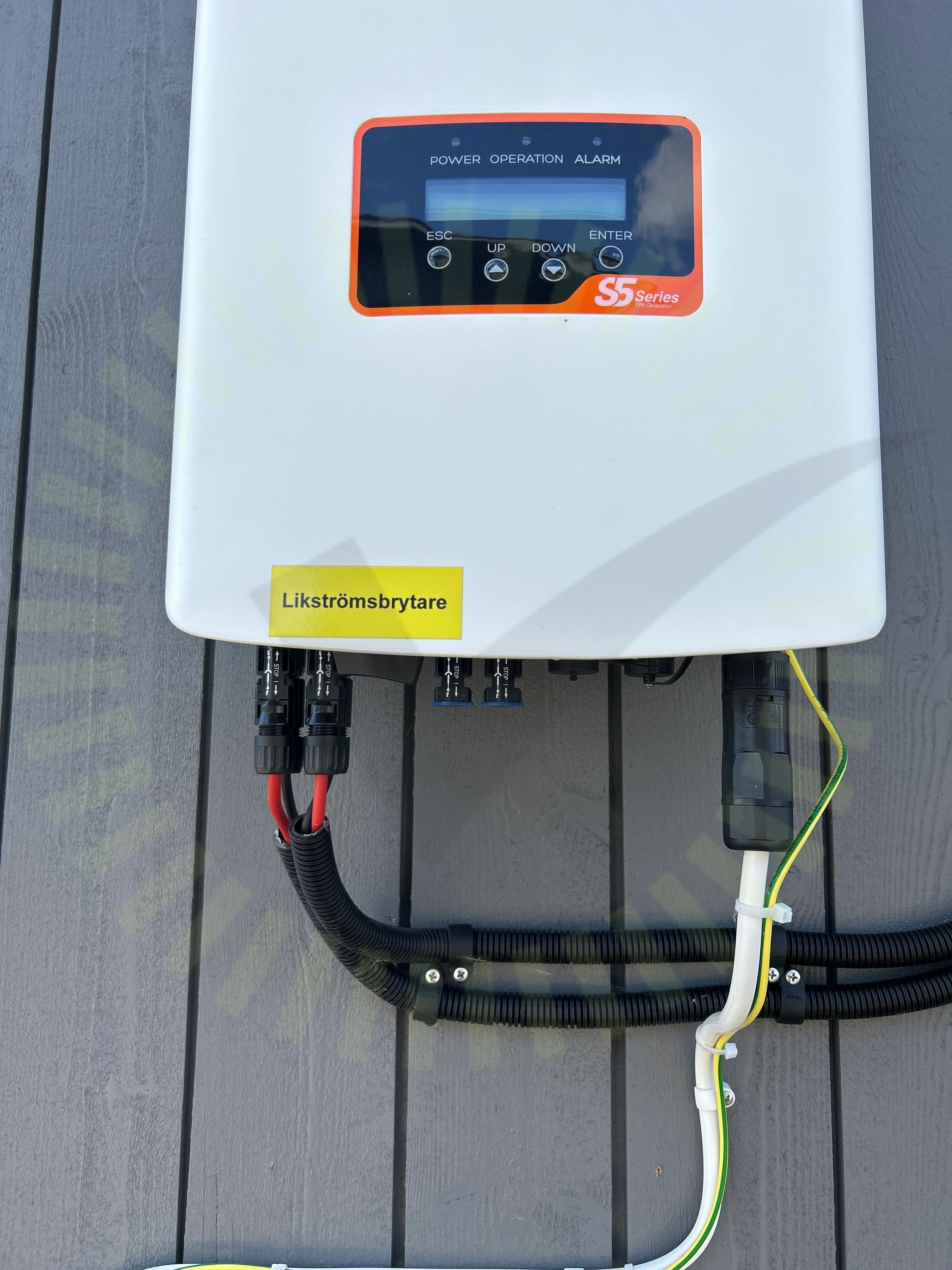

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

10/30
AC Böjradie

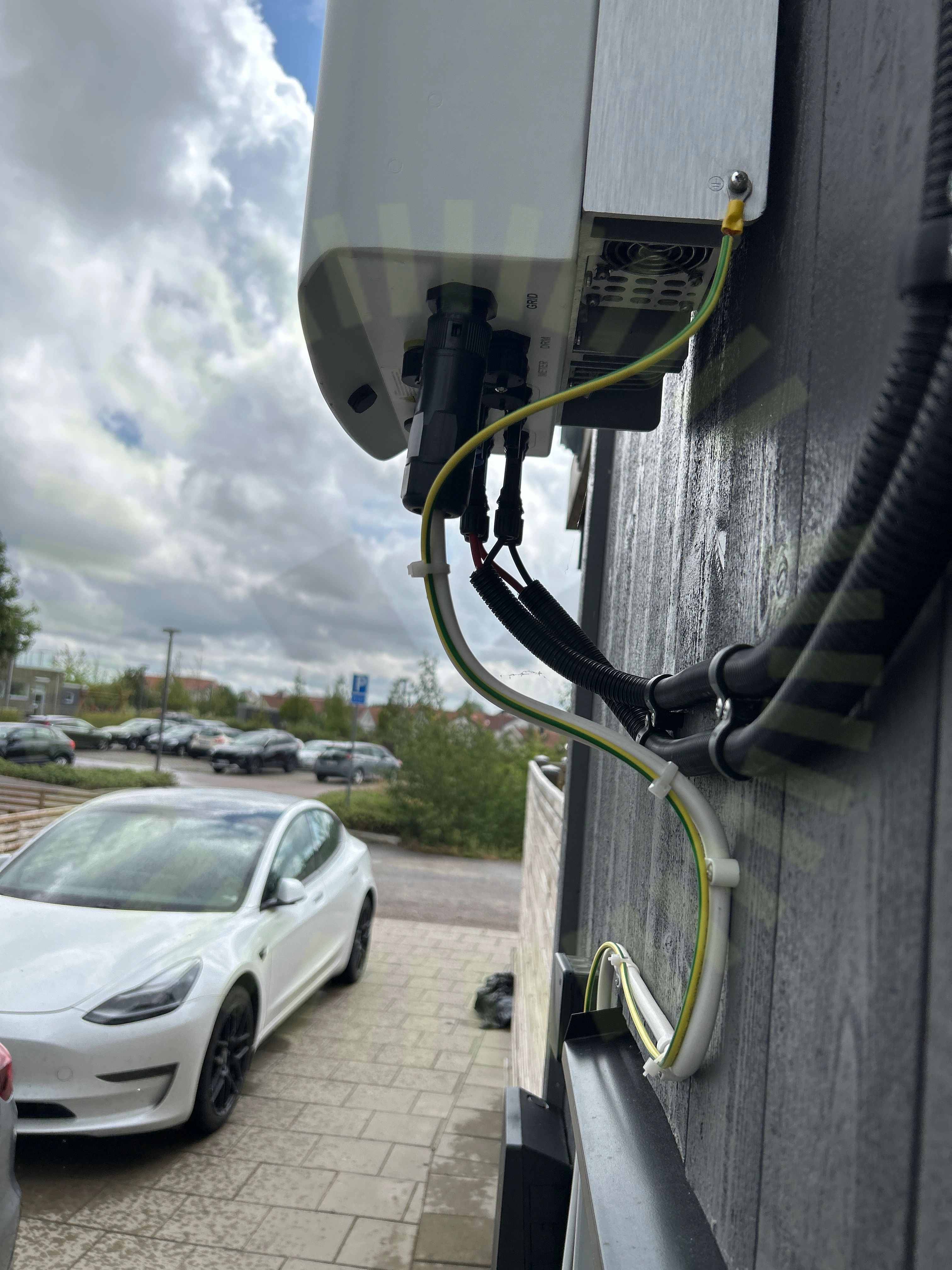

5.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

DC Kablage förläggning

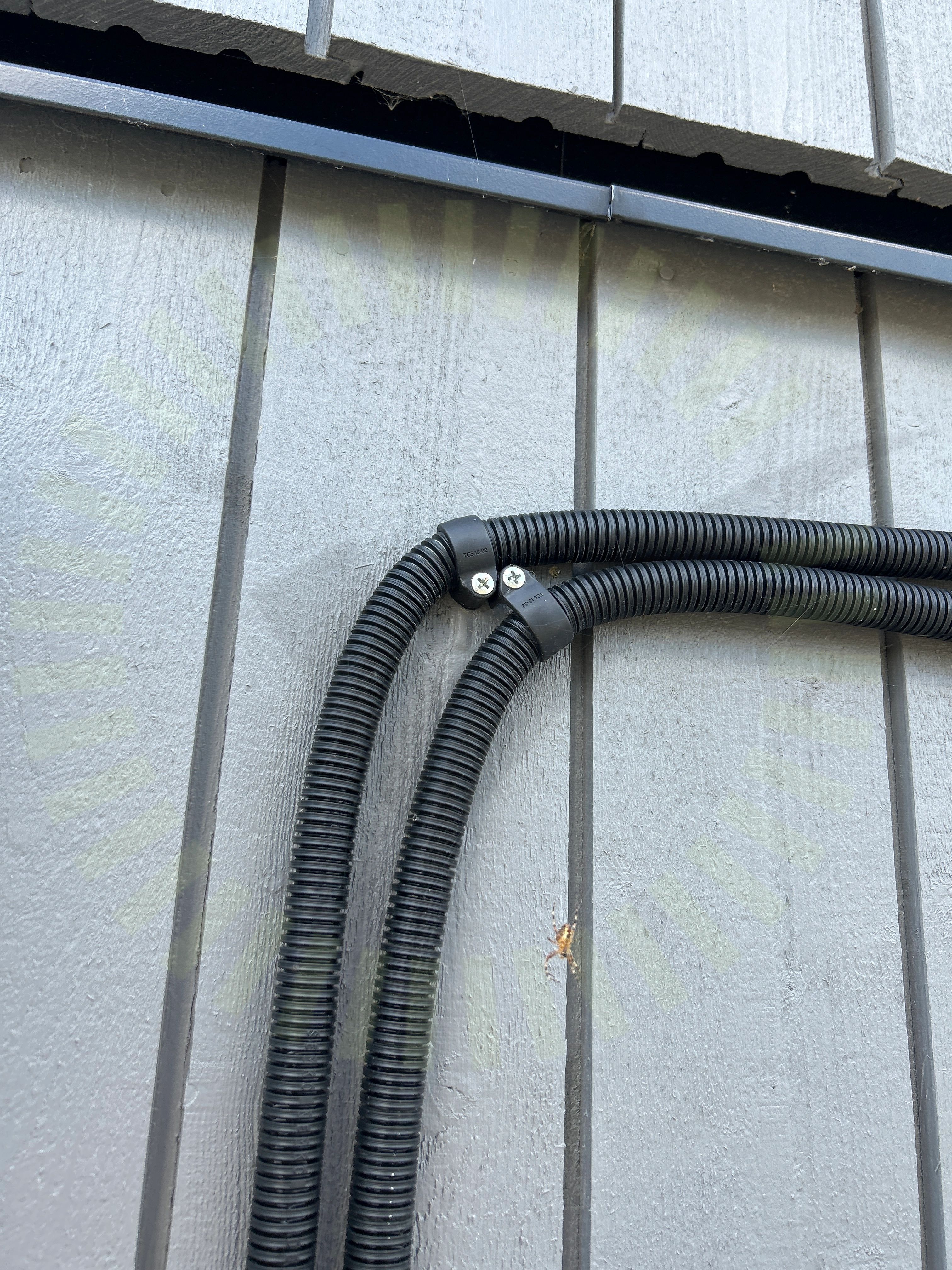

5.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

5.3 DC Kontakter anslutning

Inte godkänd

DC Kontakter för växelriktaren är felaktigt utförda då kablarna ligger löst i kontakten och glappar.

DC Kontakter stress

5.4 DC Kontakter stress

Inte godkänd

Stress på AC kontakt inifrån och ut Stress på dc kontakt utifrån och in

5.5 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

5.6 Märkning

Inte godkänd

Märkning saknas för växelriktarens dvärgbrytare

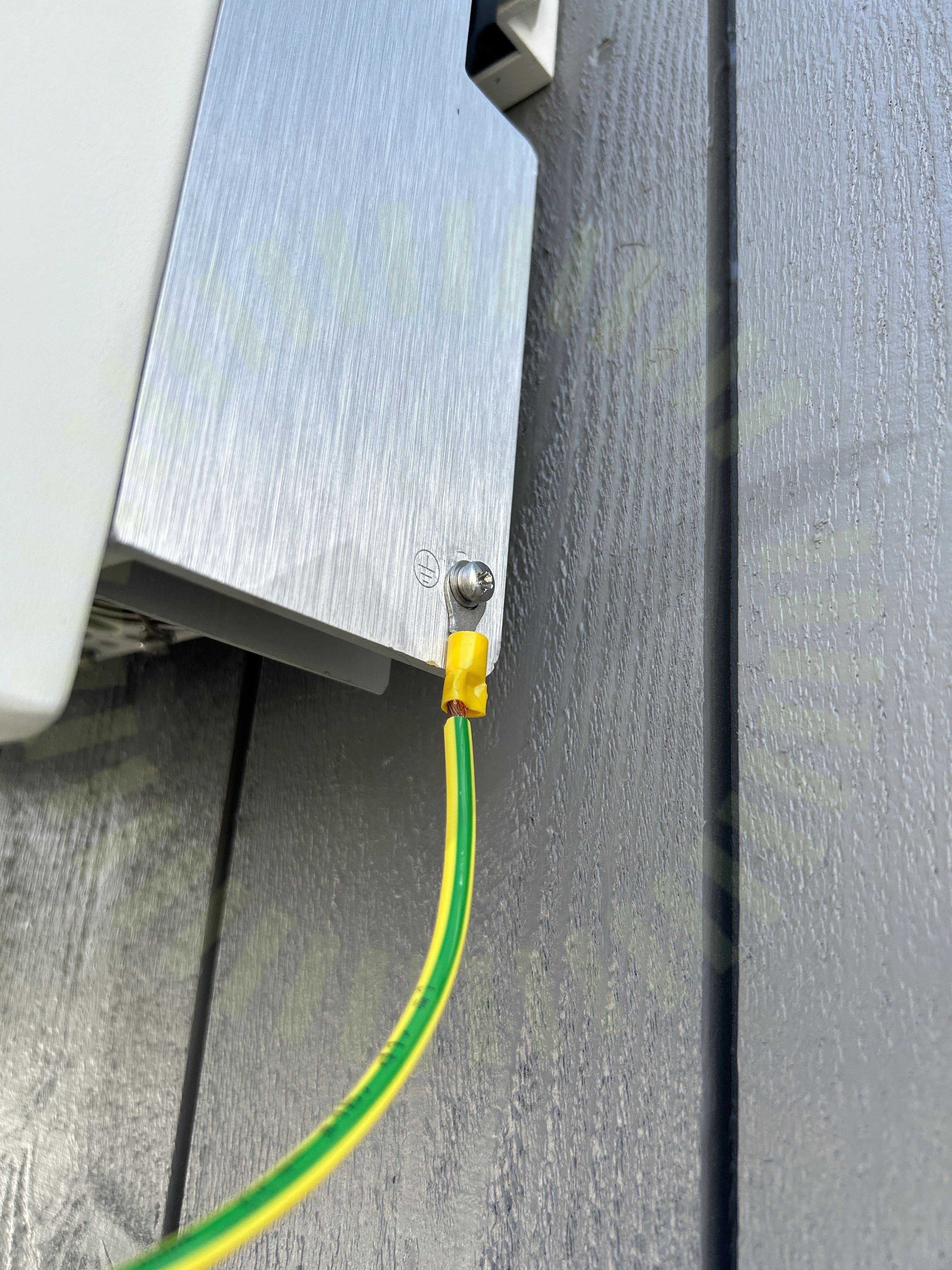

PE

5.7 PE

Inte godkänd

Chassit är jordat men kabel sitter inte fast i kabelskon

Tillverkarens anvisningar

5.8 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

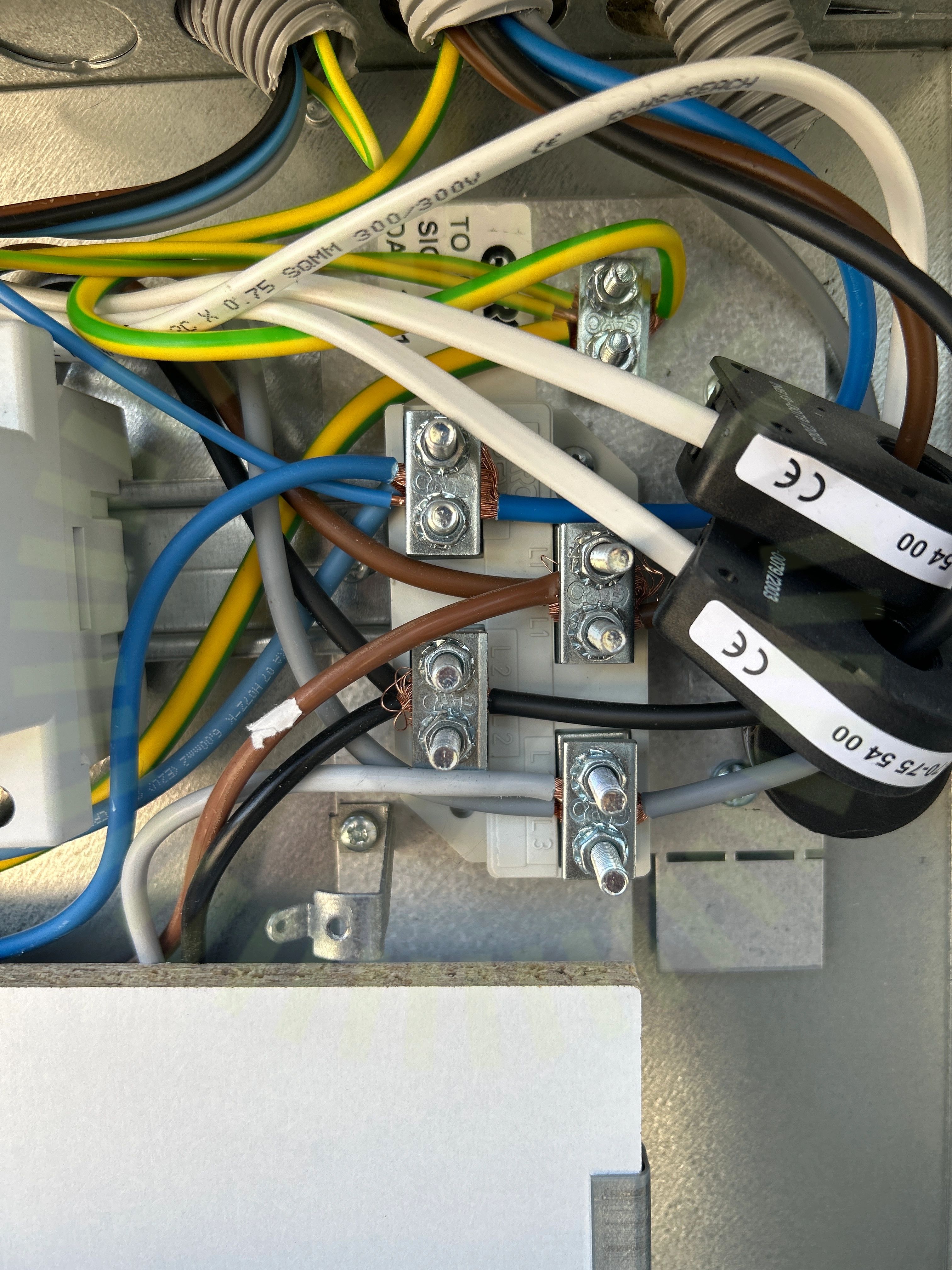

Uppskalad ledare

5.9 Uppskalad ledare

Inte godkänd

Kardelerna spretar ur plint

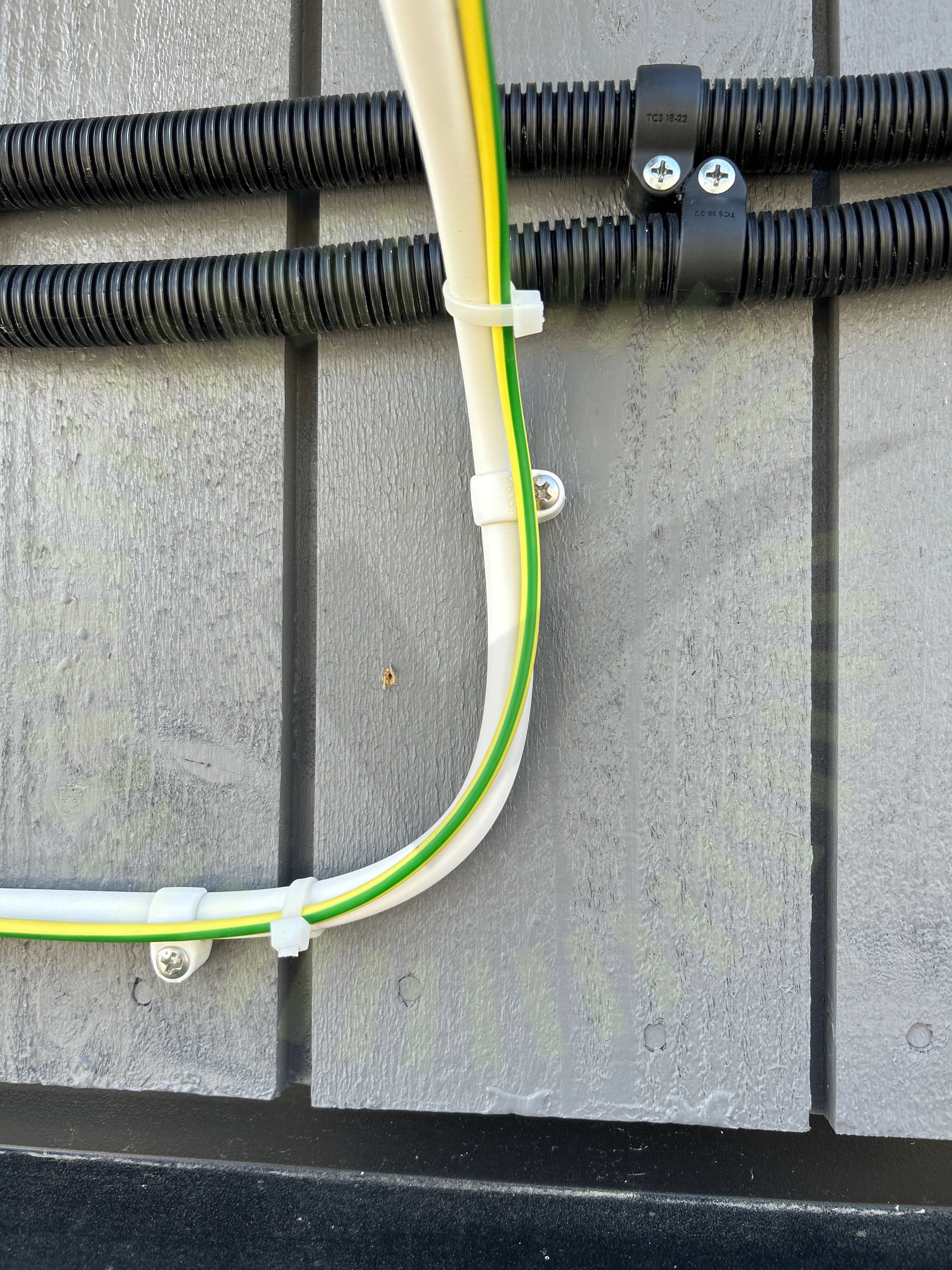

Väderbeständigt material

5.10 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Strips och klammer

Godkända kontrollpunkter

20/30
AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage skyddDirekt solljusFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterSkadat kablageSkadorSäkringsdimensionUtrymmeVentilationVinkel
