Besiktningsrapport
9.1
Installation genom
SolenergiProjekt
Datum
14 april 2023
Ort
Knivsta, Uppsala län
AC anslutning växelriktare
AC kablage skarp kant
Varning för likspänning
DC Genomföringar
91% godkända
9% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4

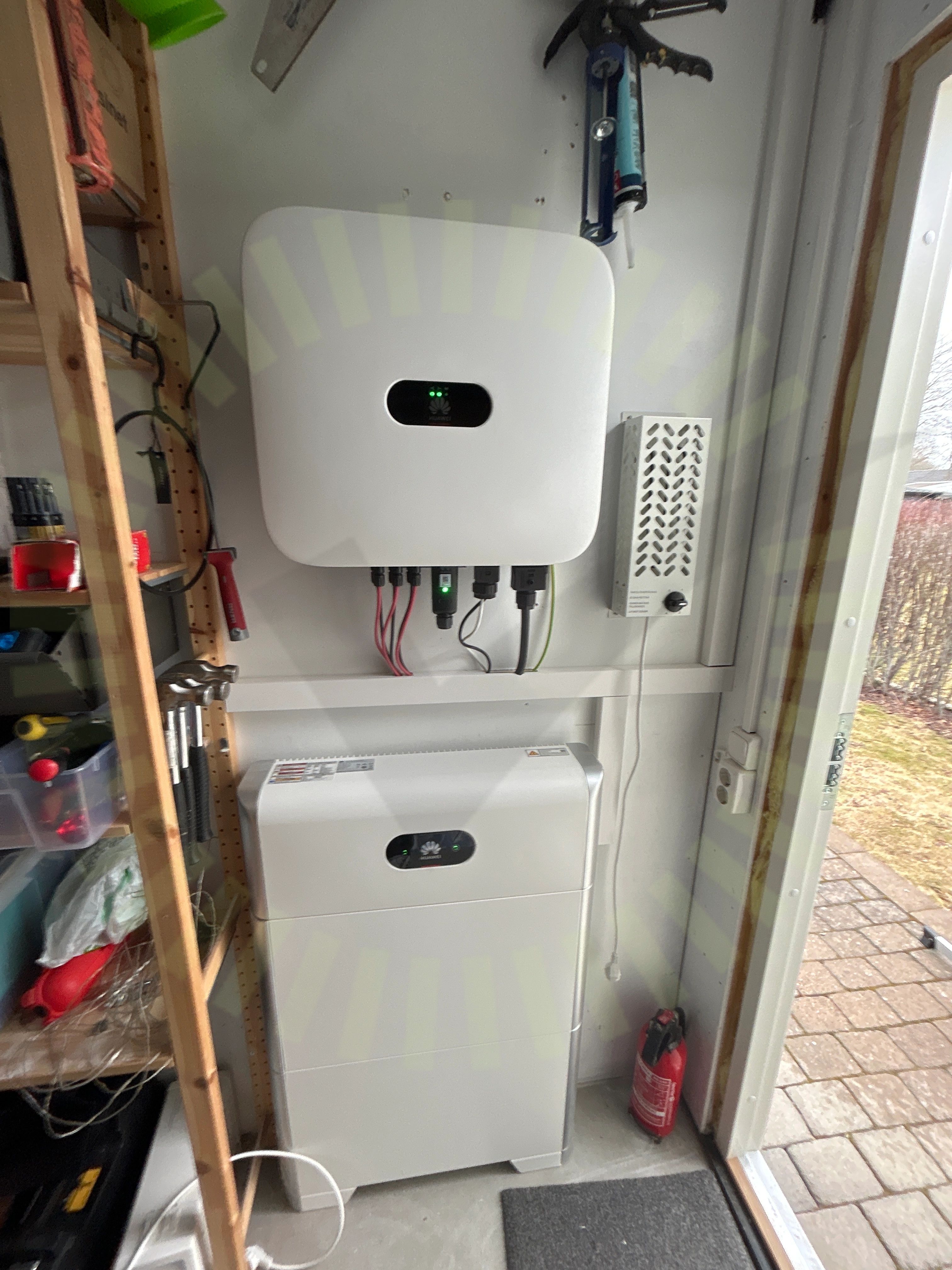

3.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
4/28
4.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
4.2 AC kablage skarp kant
Inte godkänd
Kabel ligger mot skarp kant.

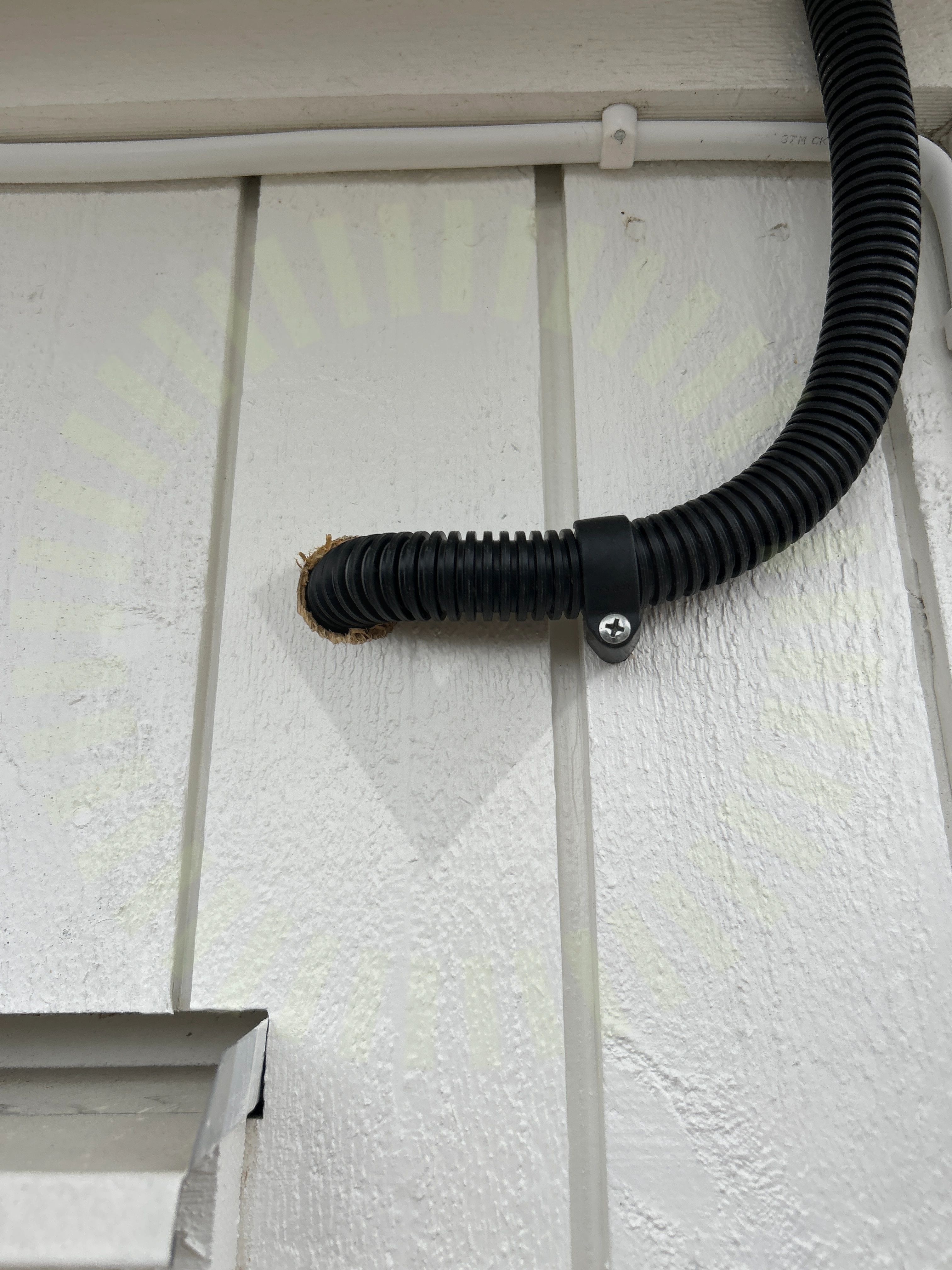

4.3 DC Genomföringar
Inte godkänd
Genomföringar är inte täta.
4.4 Märkning
Inte godkänd
Säkring till växelriktare är ej uppmärkt.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
24/28
AC Böjradie
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordning av chassi
Kontakter
Ledare Fastspända
Placering
Säkringsdimension
Ventilation
