Besiktningsrapport

9.0

Installation av

Sesol

Datum

29 augusti 2023

Ort

Stigen, Västra Götalands län

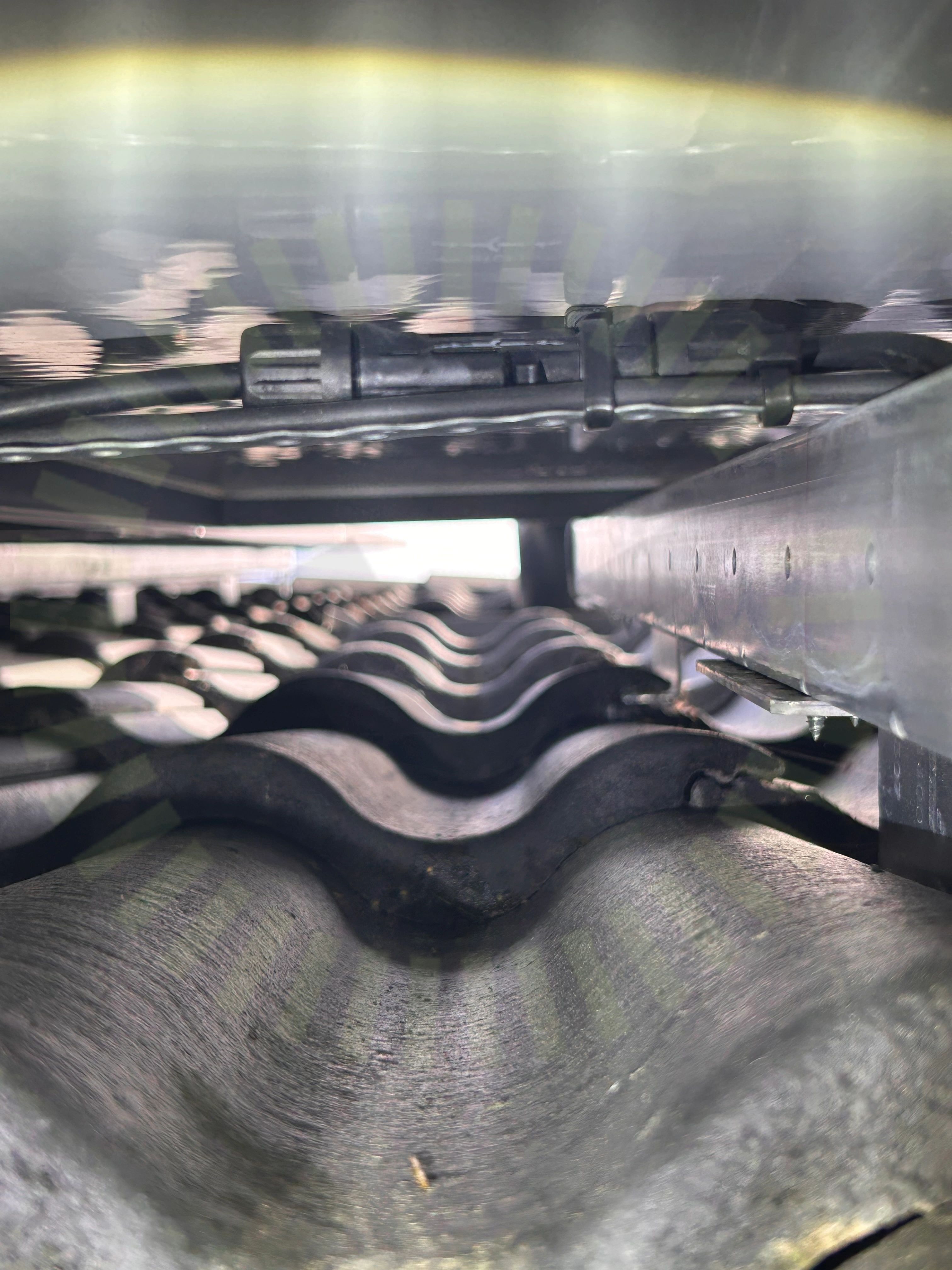

Kontaktdon

Kopplingslåda

Ändklämmor skena

+ 8

85% godkända

15% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (6)Tak 1, Longi: LR5-54HPB 390-410M (17)Tak 1, Weland Stål: Råspont (28)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/12

2.1 Rakt stående

Inte godkänd

Batteriet står inte rakt på underlaget.

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/17

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

4.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

4.3 Skugga

Kundkommentar

Kunden ville egentligen ha ett optimerat system då det finns en del skugga från träd.

Godkända kontrollpunkter

12/17

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Spänningar i ram

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakter

Stress på kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

5/24

5.1 Skenors avstånd till varandra

Inte godkänd

På bostadshuset är avståndet mellan skenorna längre än det maximalt tillåtna enligt lastberäkningen. På garaget saknas lastberäkning.

Snö- och vindlastberäkning

5.2 Underbyggnad

Inte godkänd

Lastberäkning för garagetak saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt. På bostadshus stämmer underbyggnaden.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

5.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

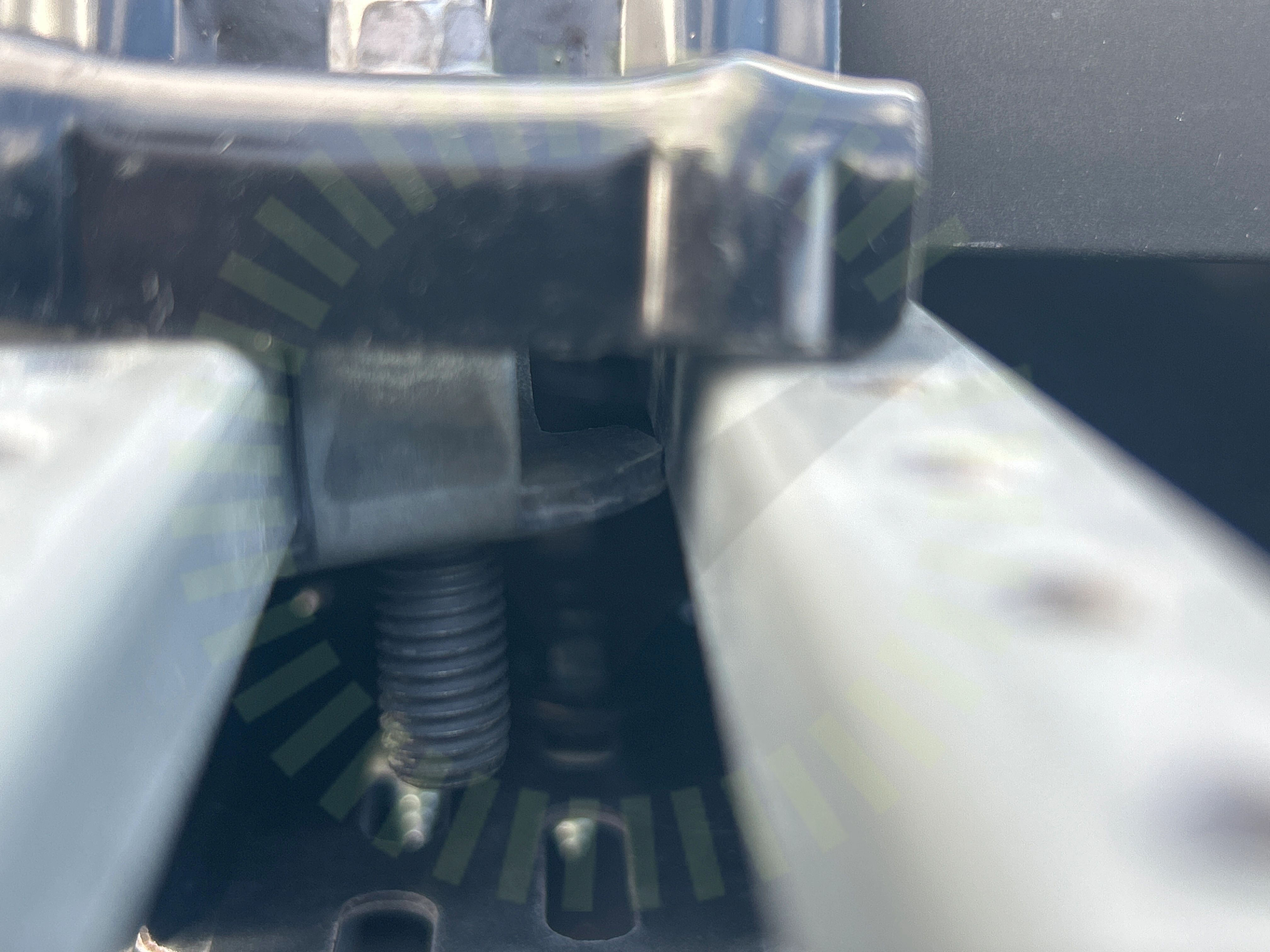

5.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

5.5 Takkrokarnas CC

Inte godkänd

Lastberäkning för garagetak saknas. Max uppmätt mått 120 cm. Cc-mått på bostadshus stämmer.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/32

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

8.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

8.3 DC Kontakter

Inte godkänd

Kontakter är bottnade i förskruvningen.

MA231 (de_en) Assembly instructions

Godkända kontrollpunkter

29/32

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
