Besiktningsrapport

8.4

Installation genom

Svea Solar

Datum

29 april 2026

Ort

Hassela , Gävleborgs län

Skenskarvar

Föremål mot bakstycke

Klämmornas överlappning

+ 7

87% godkända13% ej godkända

Om installationen

PanelerOkänd Solpanel

MontagesystemCC90 UNUM Plåttak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriSVEA SOLAR: Power Saver 5-15kW

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

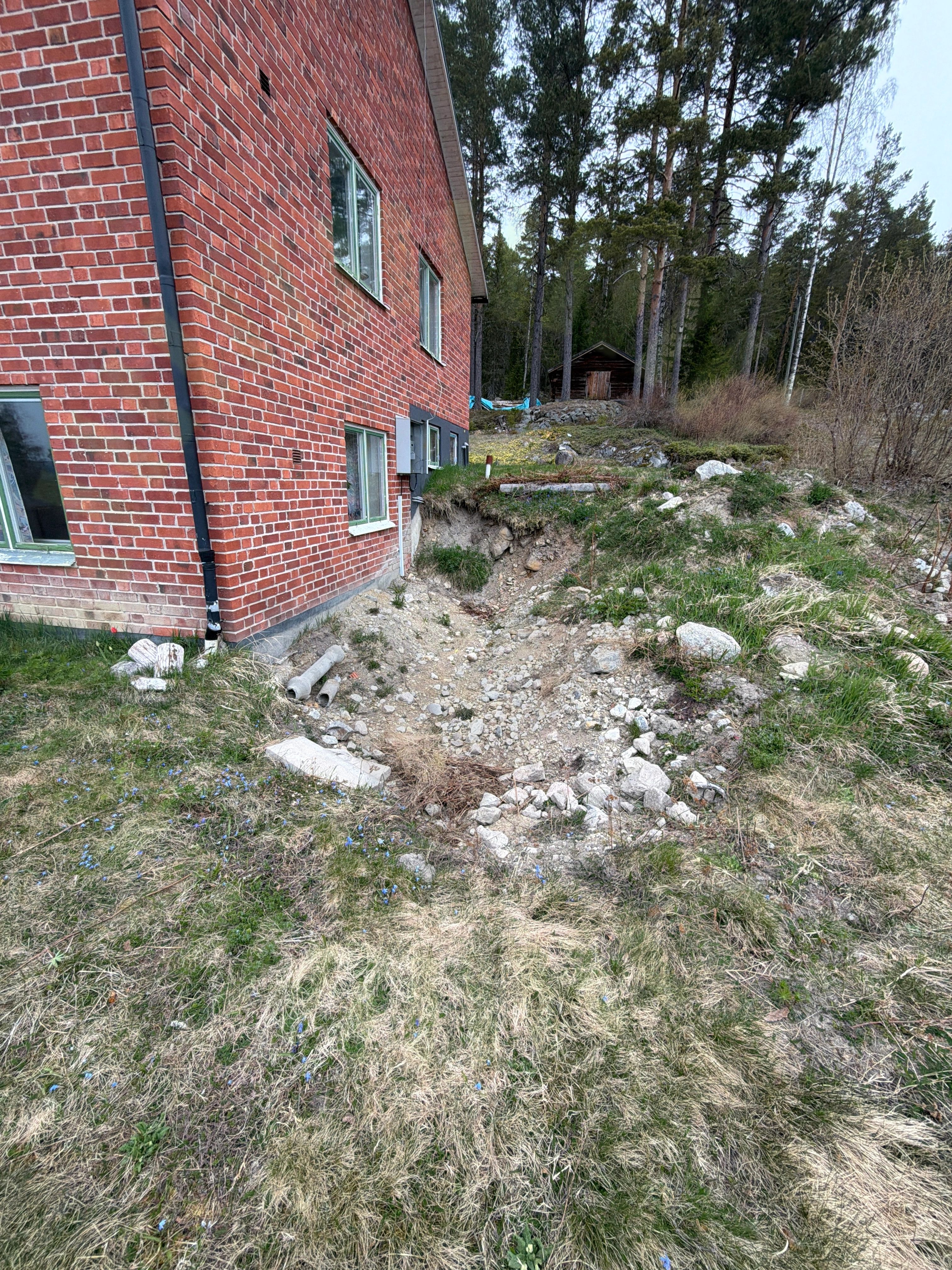

1.1 Avtal

Inte godkänd

Kund och installatör har kommit överens om att grävning som utförts på tomten ska återställas av installatör. Detta är inte utfört.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/15

2.1 Närliggande objekt

Inte godkänd

Tillverkarens anvisningar kräver 300 mm fritt ovanför batteriet.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

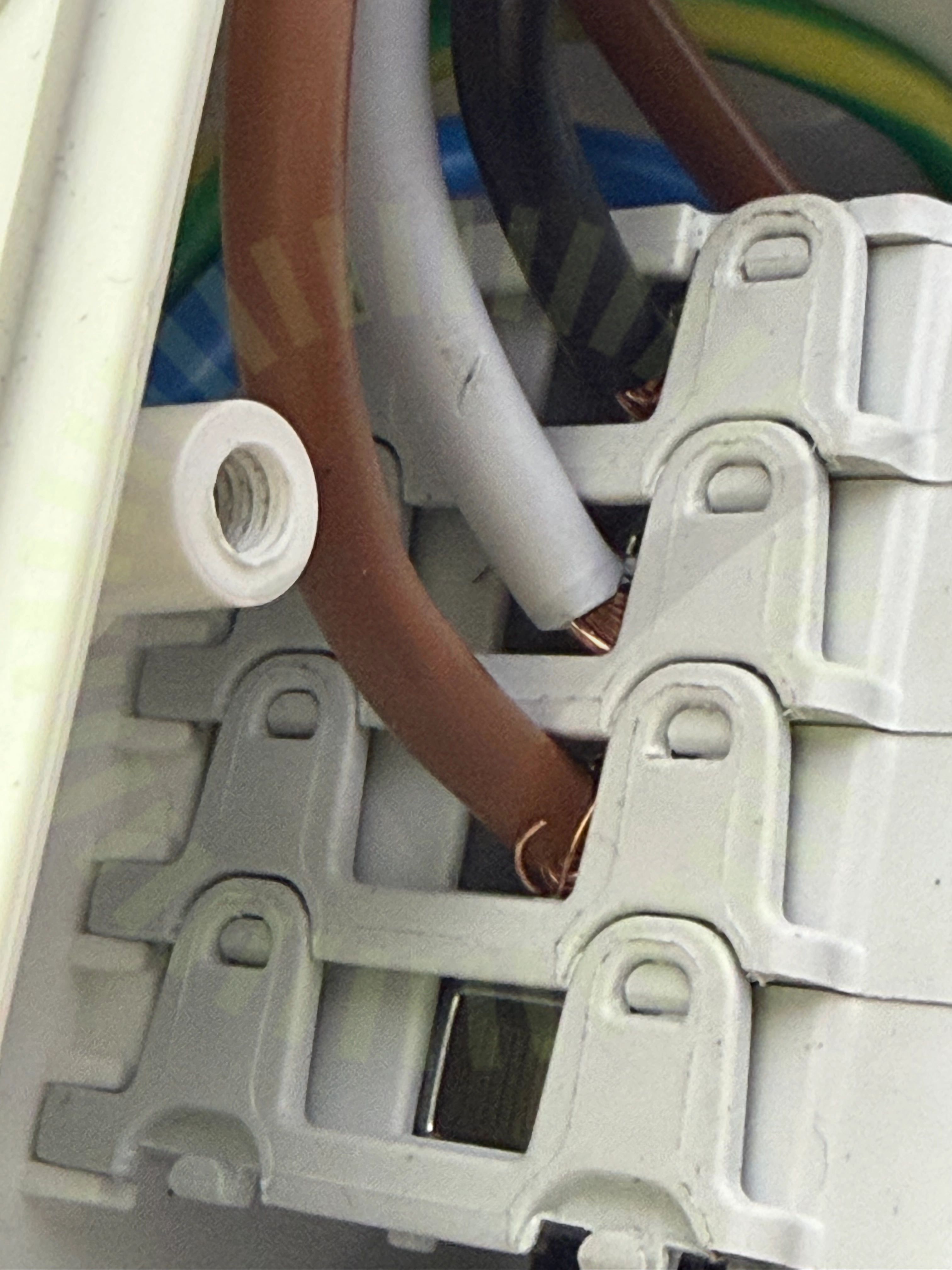

4.1 Anslutningar i brytare

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter

6/7

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: CC90 UNUM Plåttak

Anmärkningar

4/16

5.1 CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2

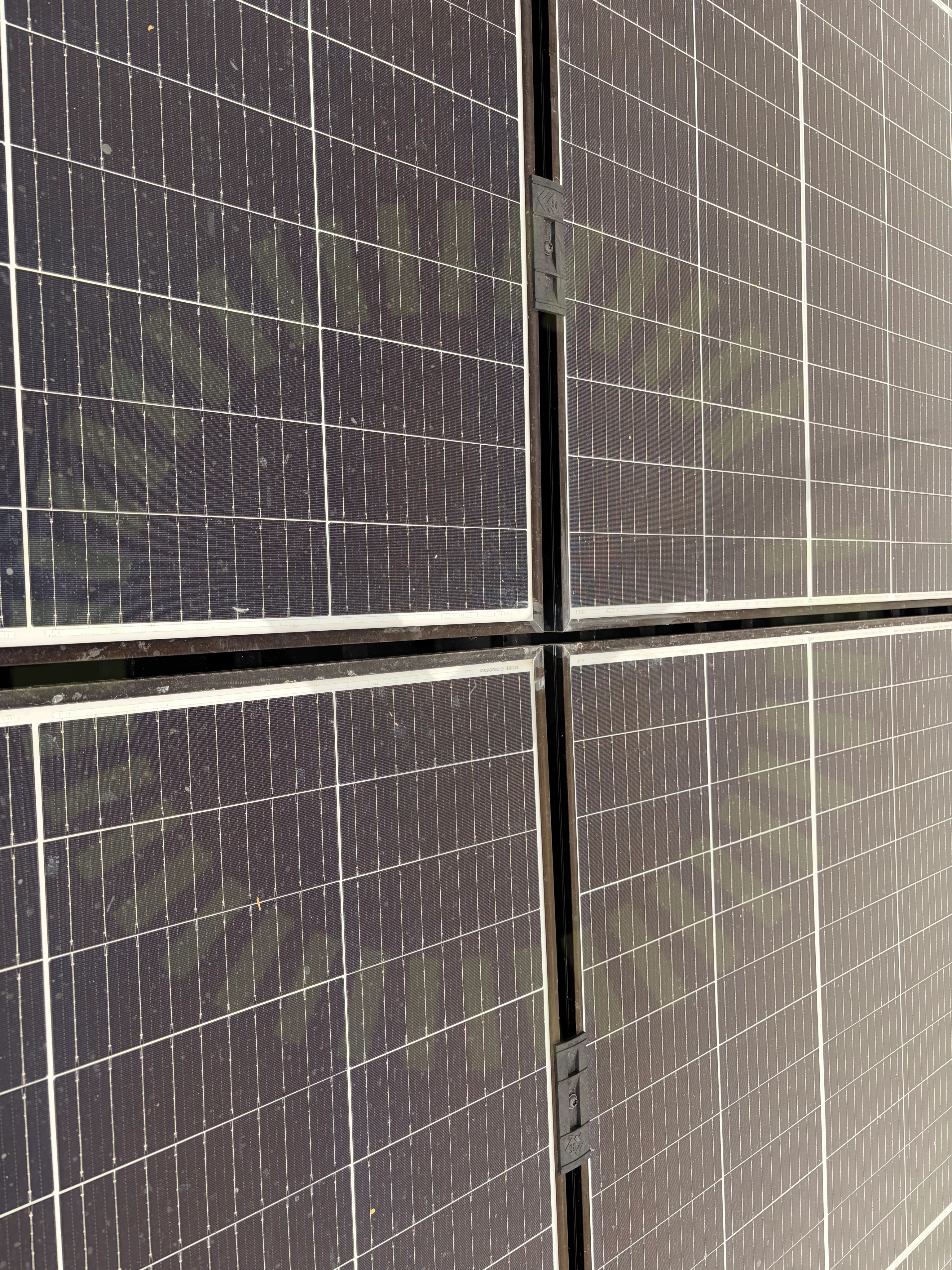

5.2 Mittklämmor

Inte godkänd

Mittklämma sitter monterad på felaktigt håll.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 4 och 9

5.3 Skenskarvar

Inte godkänd

Skenorna är inte korrekt sammanförda vid skenskarv.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 3

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaSkadorSkenans utstick för klämmaSäkerhetsavståndVäderbeständigt materialÄndklämmor

Tak 1: Okänd Solpanel

Anmärkningar

5/18

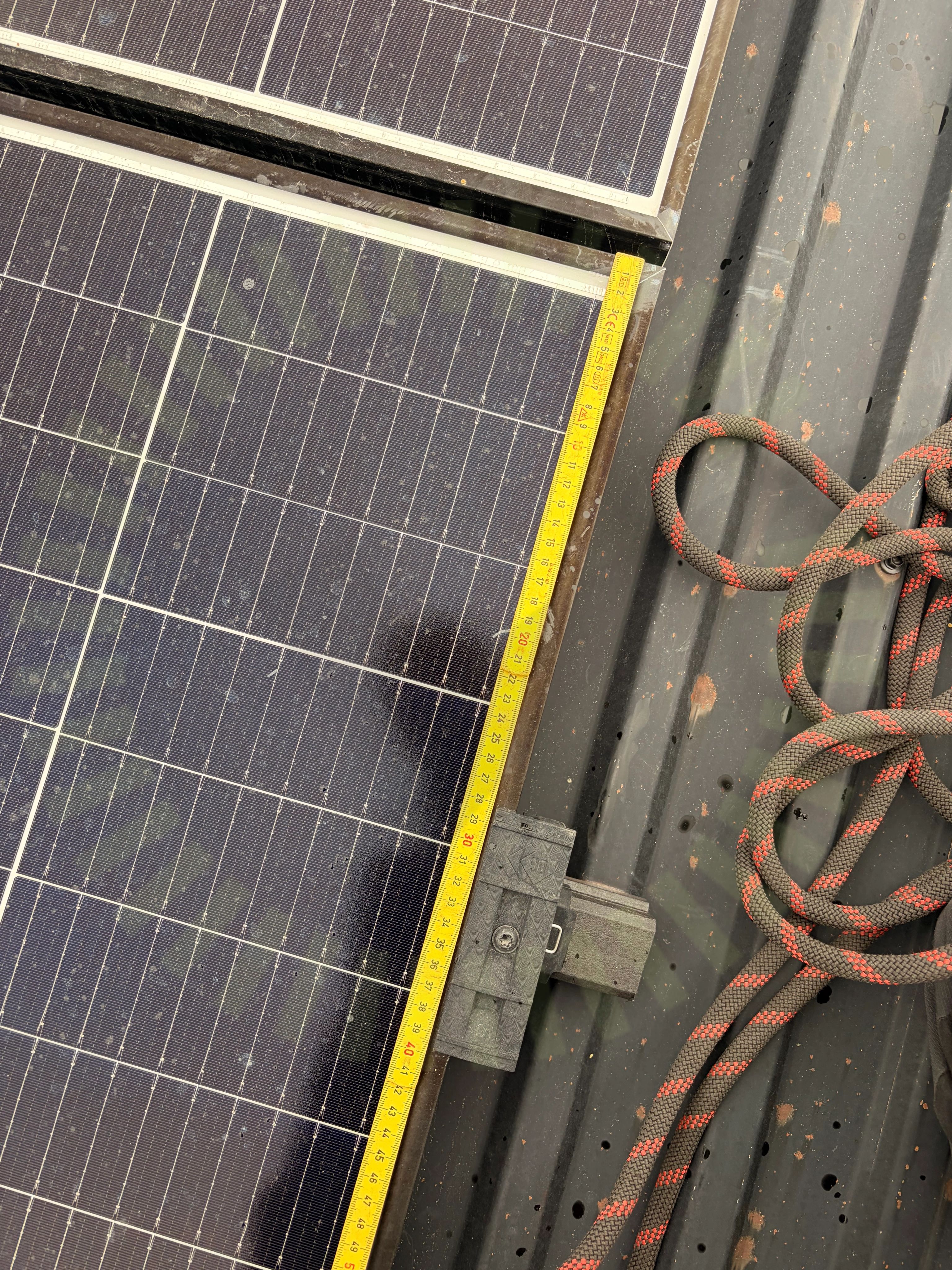

6.1 Klämmornas placering

Inte godkänd

Manual för godkända klämzoner saknas.

6.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

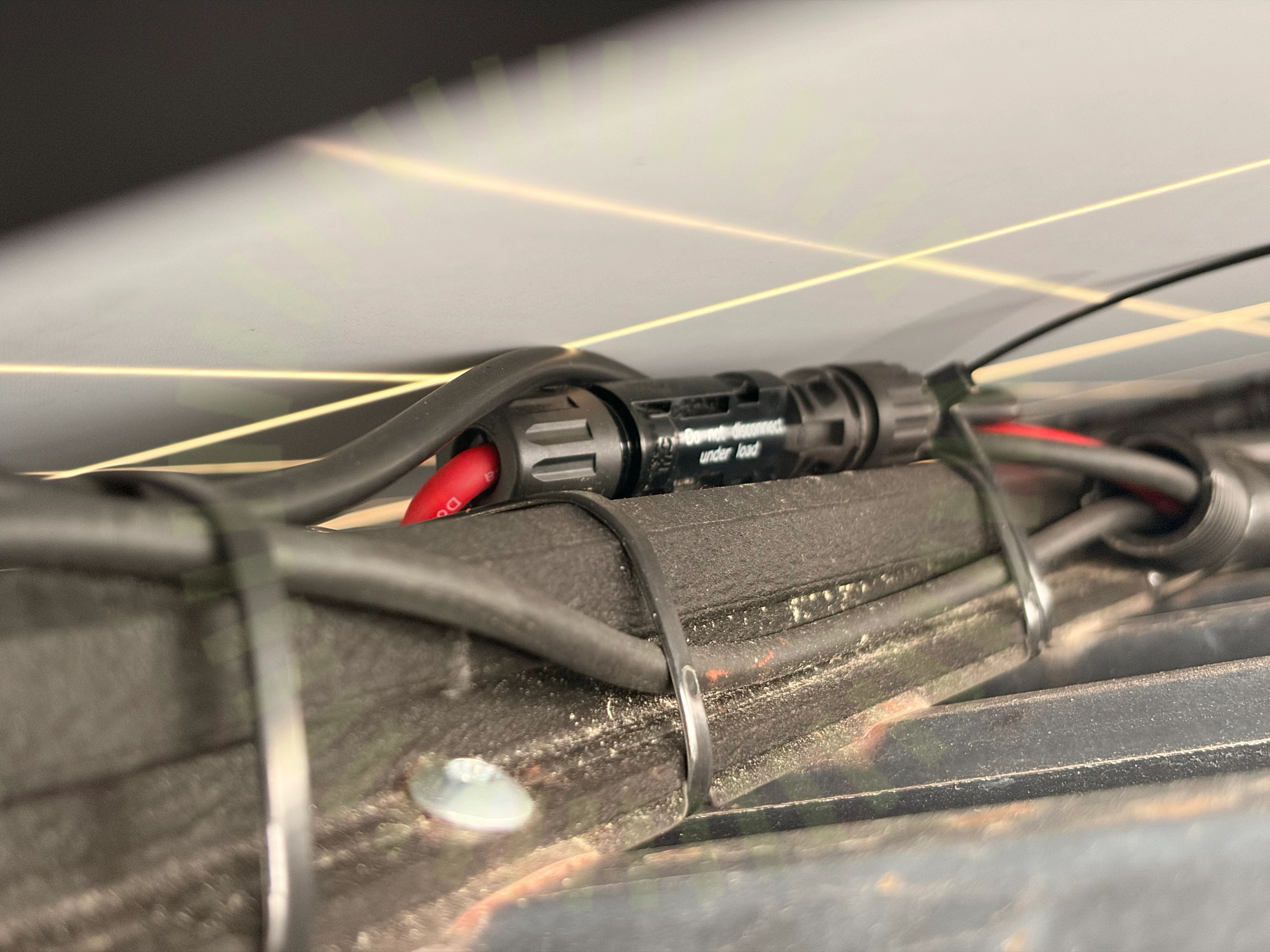

6.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

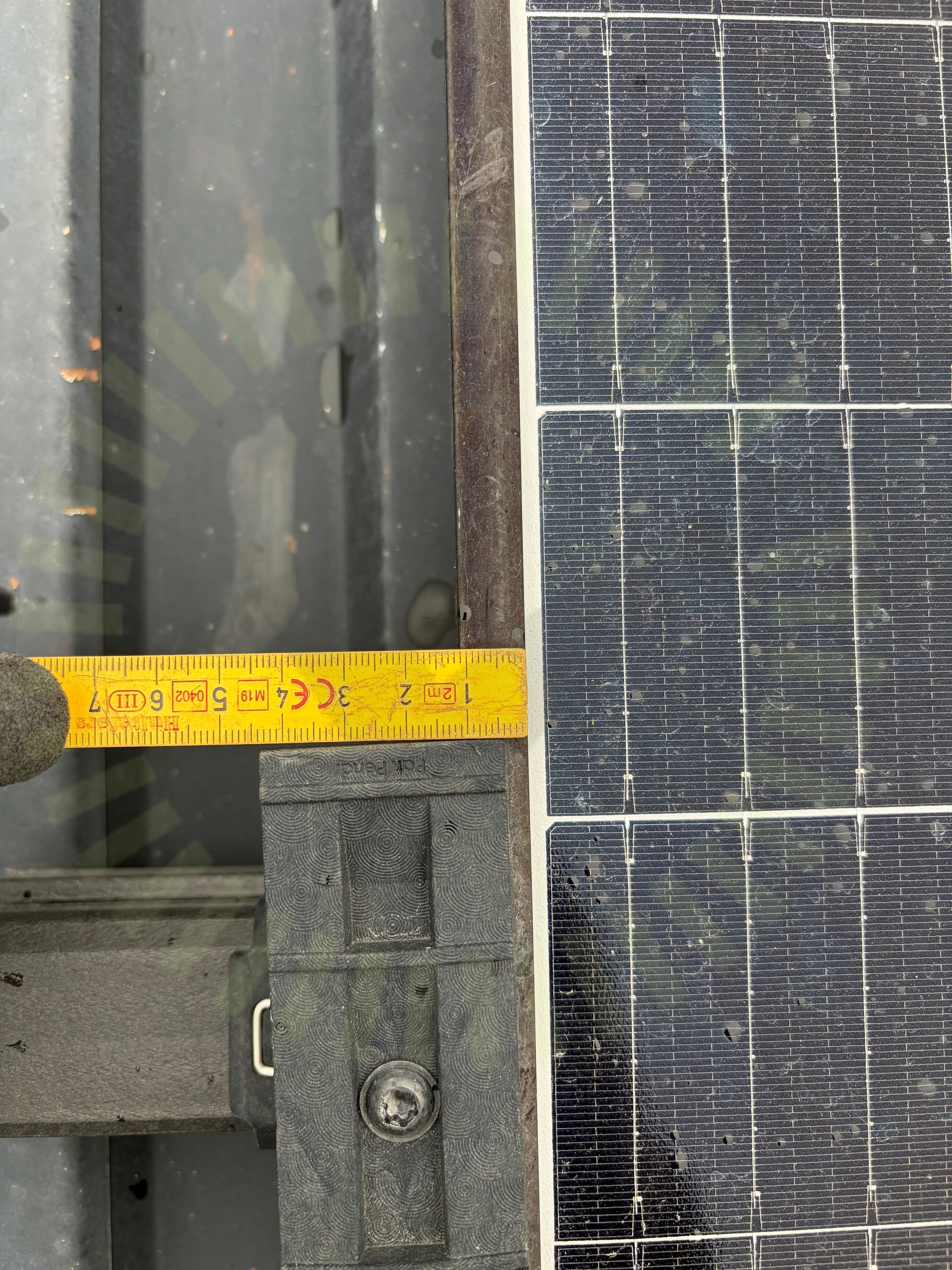

6.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

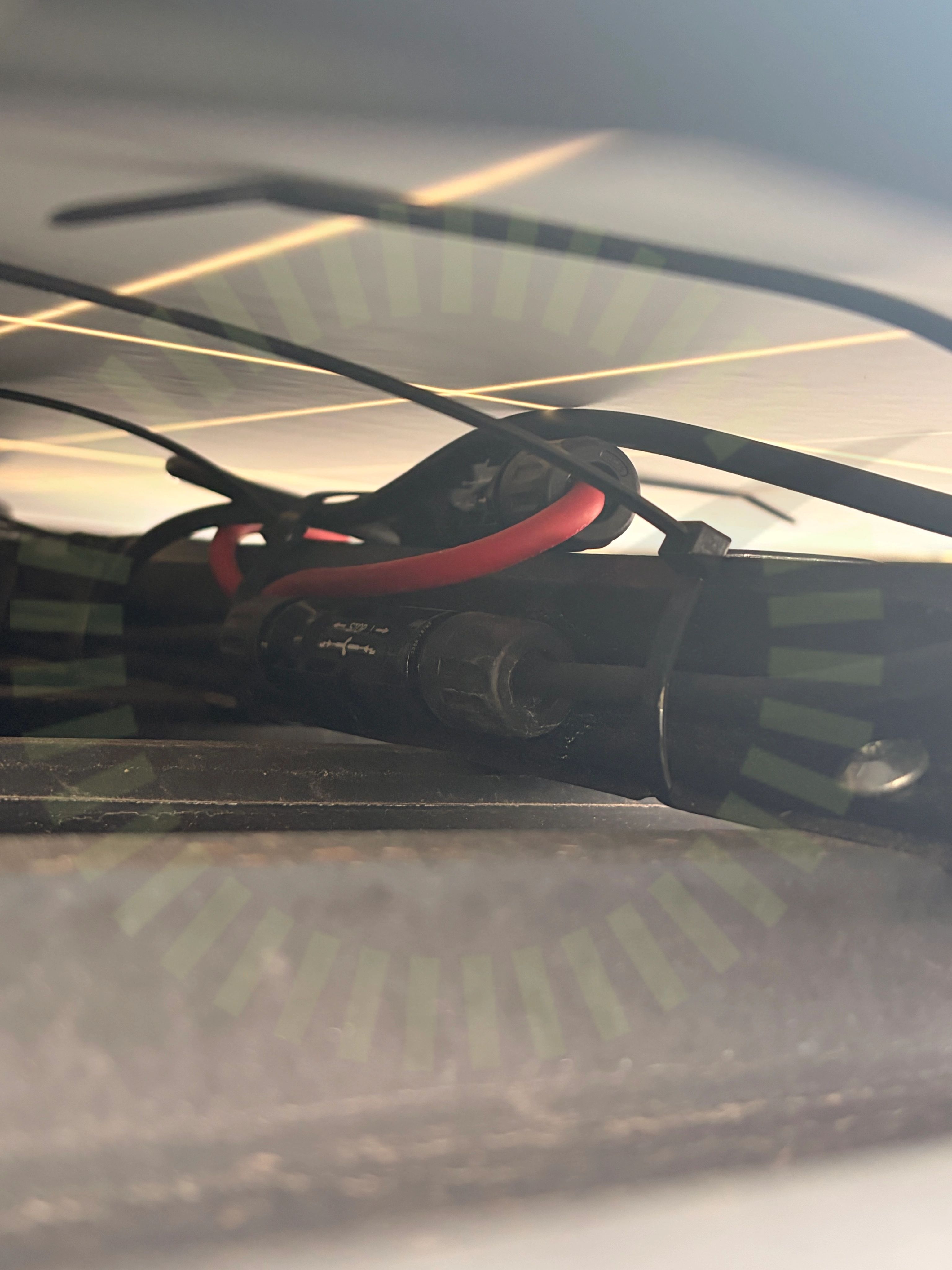

6.5 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/18

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till tak, höger vägg samt batteriet under.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 23-24

9.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

30/36

AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareFunktionsjordHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/36

DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
