Besiktningsrapport
9.6
Installation genom
EcoKraft
Datum
16 april 2024
Ort
Åkersberga, Stockholms län
Kabeluppfästning
Klämmornas överlappning
96% godkända
4% ej godkända
Om installationen
Paneler
AE SOLAR: AE CMD-108BDE
Montagesystem
Renusol: MS+P
Växelriktare
SMA: SUNNY TRIPOWER 8.0 / 10.0
Tillbehör
Undercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, AE SOLAR: AE CMD-108BDE
Anmärkningar
1/15

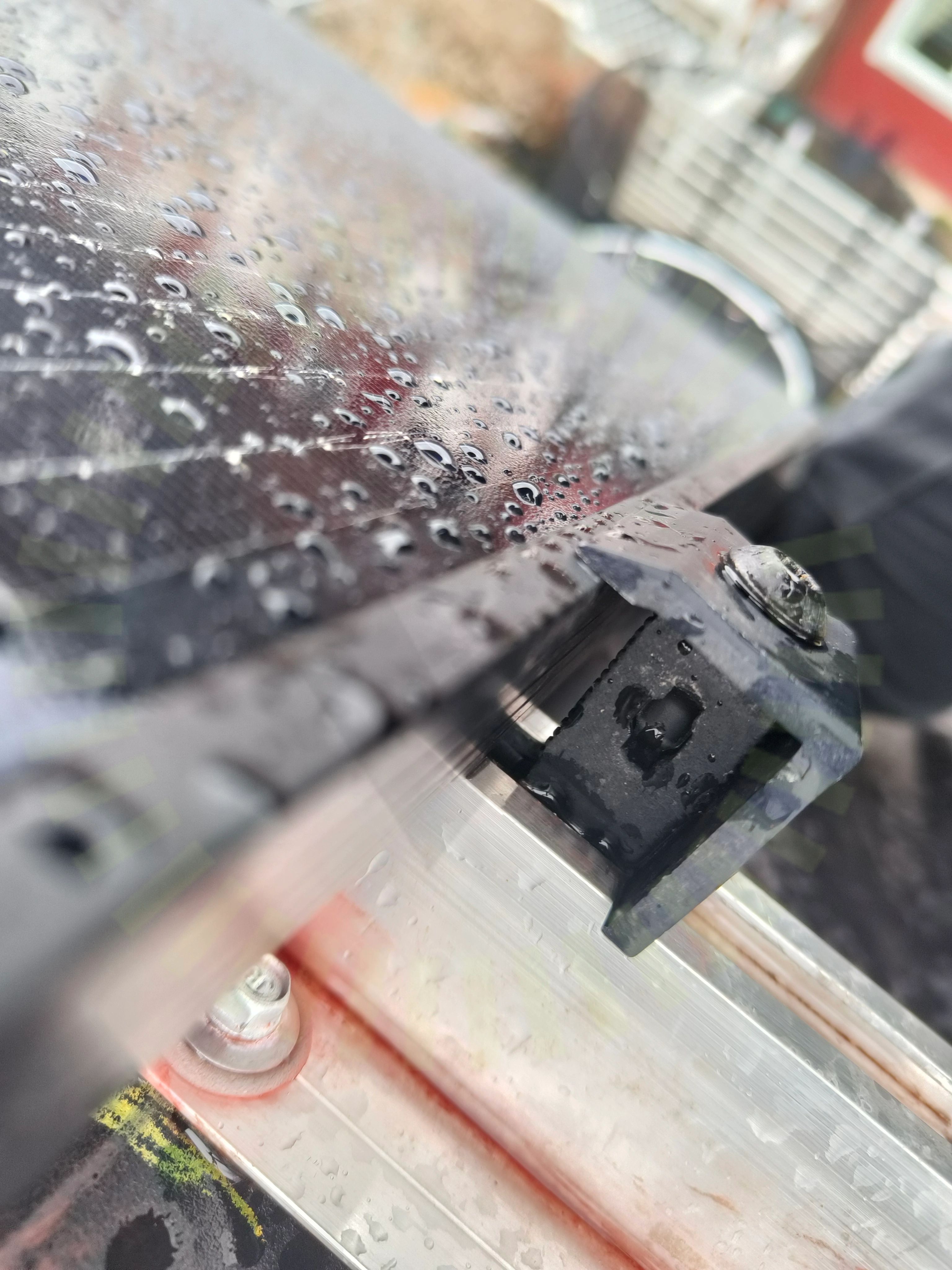

2.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Klämma sitter ej mot panelens ram vilket gör att den överlappar för lite.
AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2023.1, Sida 11
Godkända kontrollpunkter
13/15
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Tak 1, Renusol: MS+P
Anmärkningar
3/19
3.1 Plåtens tjocklek och form
Inte godkänd
Takplåtens profilbredd ska minst vara 12mm.
Renusol: 20210608 AllLanguages MS+ P InstallationGuide, Sida 4
3.2 Snö- och Vindlastberäkning
Inte godkänd
Inmatade materialförutsättningar, TRP och angivna mått, i lastberäkningen stämmer inte med verkligheten. Takplåten är pannplåt med andra mått.
Tillverkarens montageanvisningar
3.3 Kabeluppfästning
Inte godkänd
Kablage och kontaktdon ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
16/19
Använd plåtskruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Placering
Plåtinfästning
Skador
Skenans utstick för klämma
Skenornas överhäng
Takets lutning
Tätning
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Närliggande material
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
