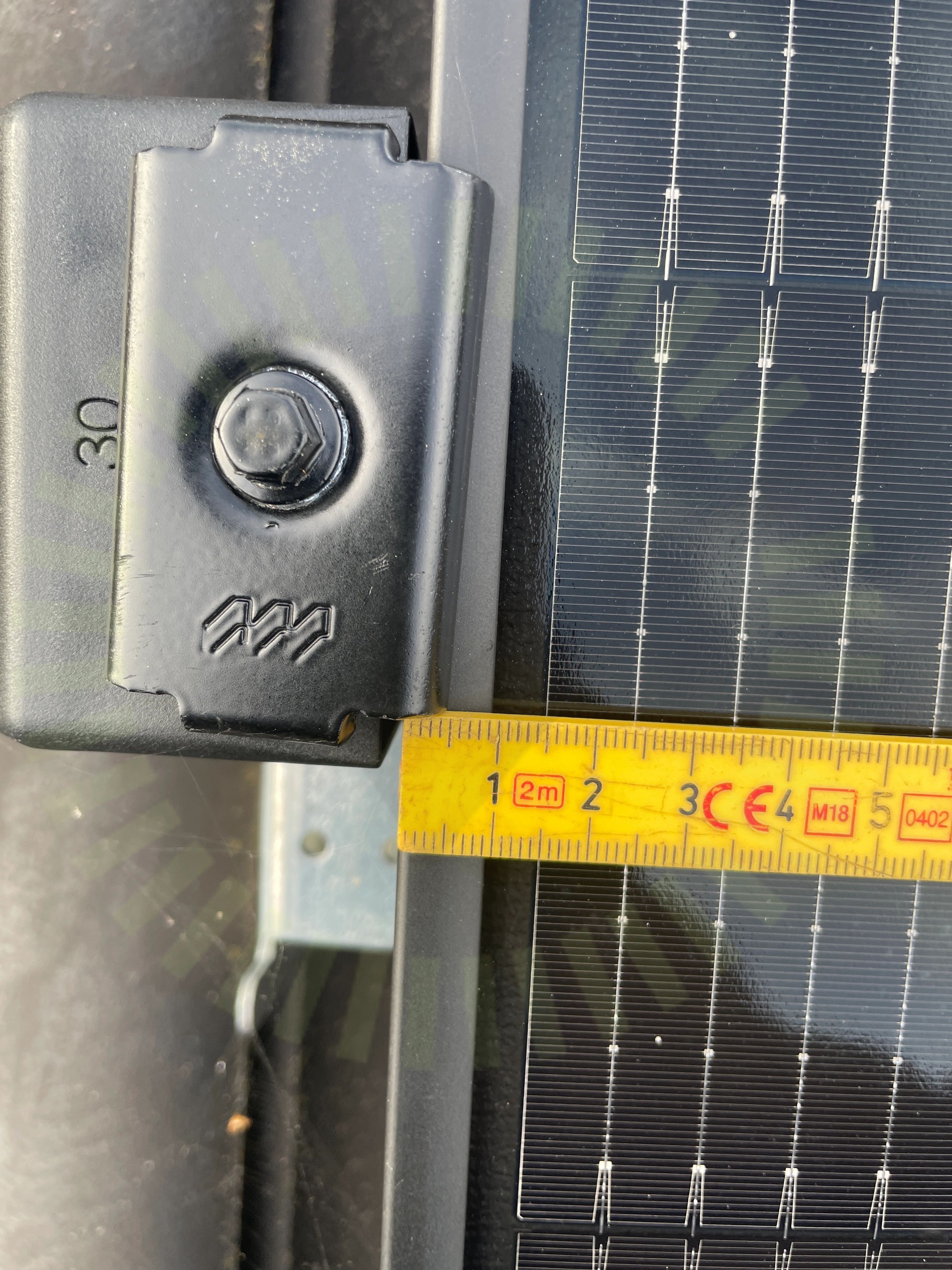

2.1 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Besiktningsrapport
9.8
Installation genom
Takkraft
Datum
28 september 2026
Ort
Märsta, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörSäkerhetsbrytare AC
TillbehörEastron: SEM3-M-2
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningNordmounts klämmor klämzonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: SEM3-M-2
Godkända kontrollpunkter
5/5AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel
Nordmount Panntak: Bärläkt
Anmärkningar
1/24

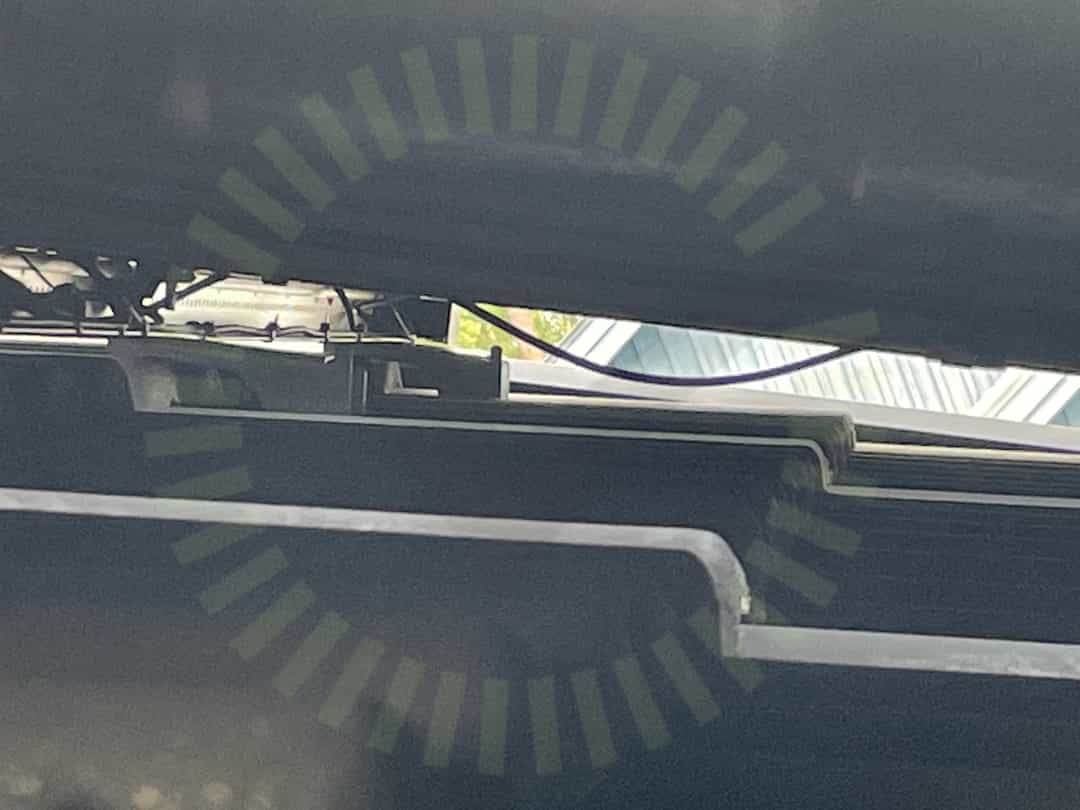

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
23/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Sigenergy: Hybrid TP2
Anmärkningar
1/41

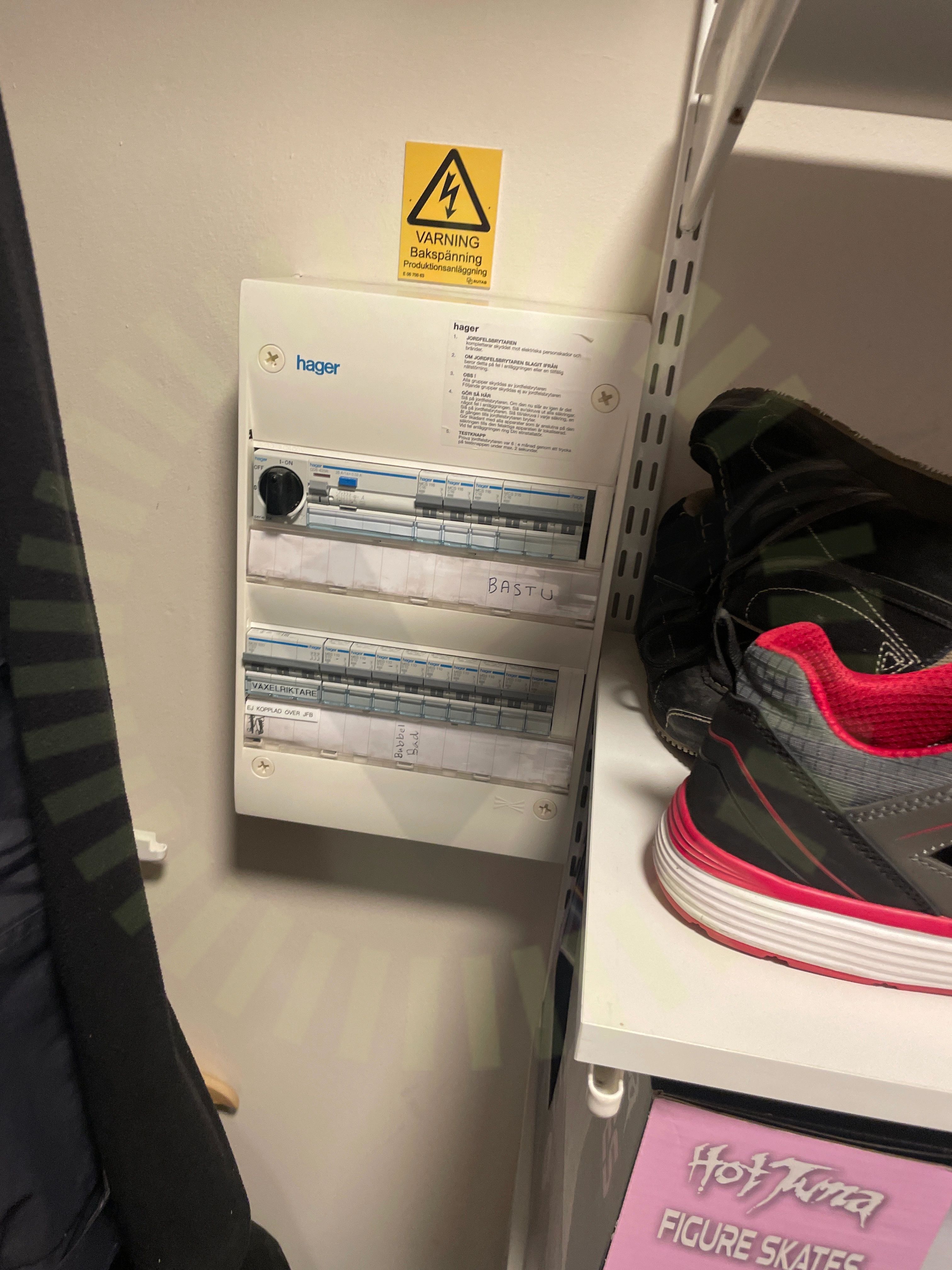

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
40/41AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Sigenergy: SigenStor BAT
Godkända kontrollpunkter
20/20Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktGolvinfästningLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
