1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
7.9
Installation genom
Solkraft EMK
Datum
9 maj 2023
Ort
Villshärad, Hallands län
82% godkända18% ej godkända
Om installationen
PanelerElectrolux: ES-M1082-H(M10)
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareGroWatt: MID15~25KTL3-X
TillbehörSäkerhetsbrytare AC
Installerad av Solkraft EMK som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, Electrolux: ES-M1082-H(M10)
Anmärkningar
3/142.1 Avstånd till havet
Inte godkändAvstånd till hav är ca 200m. Enligt tillverkare är minimikrav till hav 500m. Underlag för montering nära havet saknas.
ELECTROLUX STANDARD MODULE INSTALLATION MANUAL EN GD202302 V1-23, Sida 5

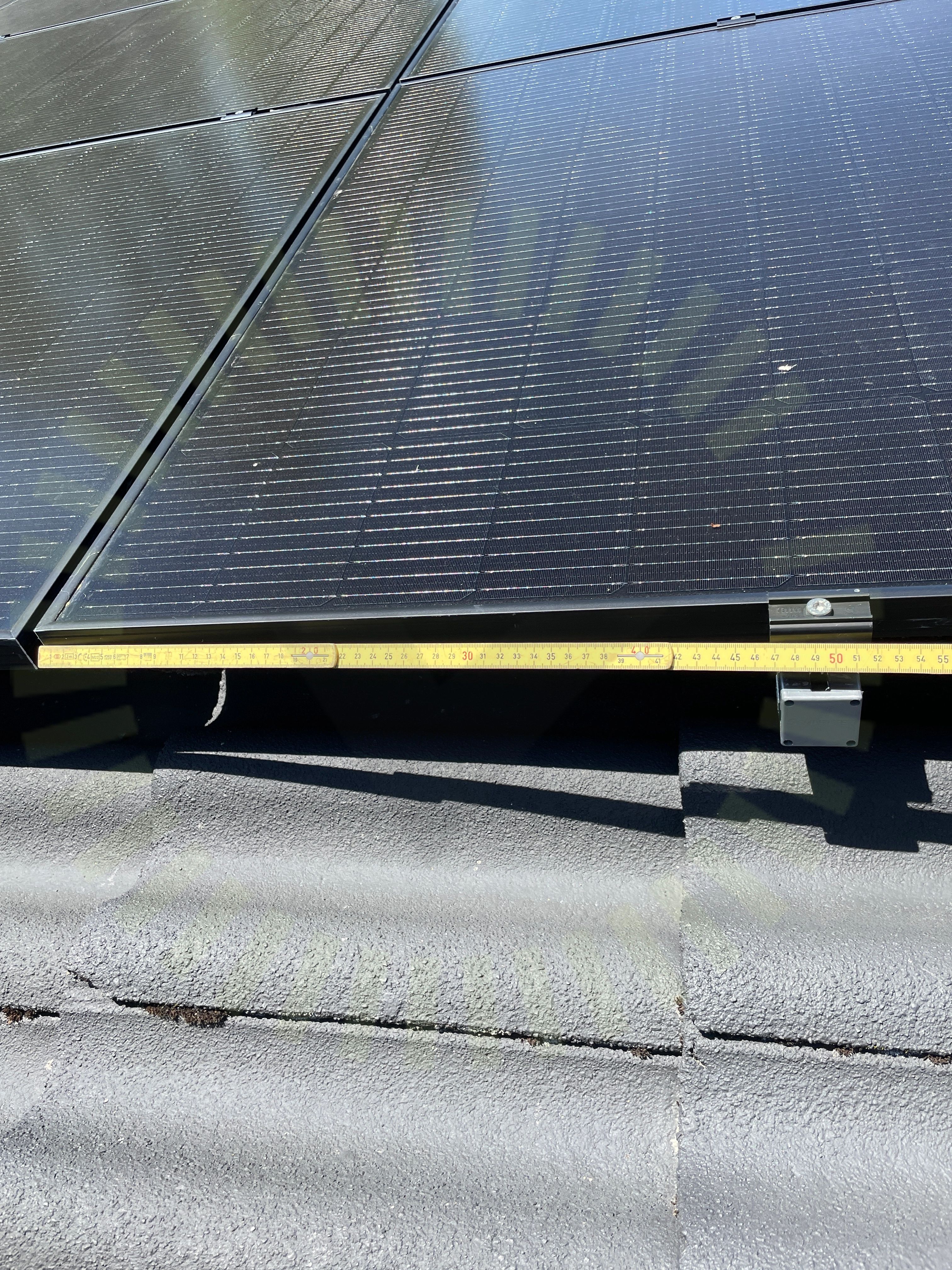

2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
ELECTROLUX STANDARD MODULE INSTALLATION MANUAL EN GD202302 V1-23, Sida 13

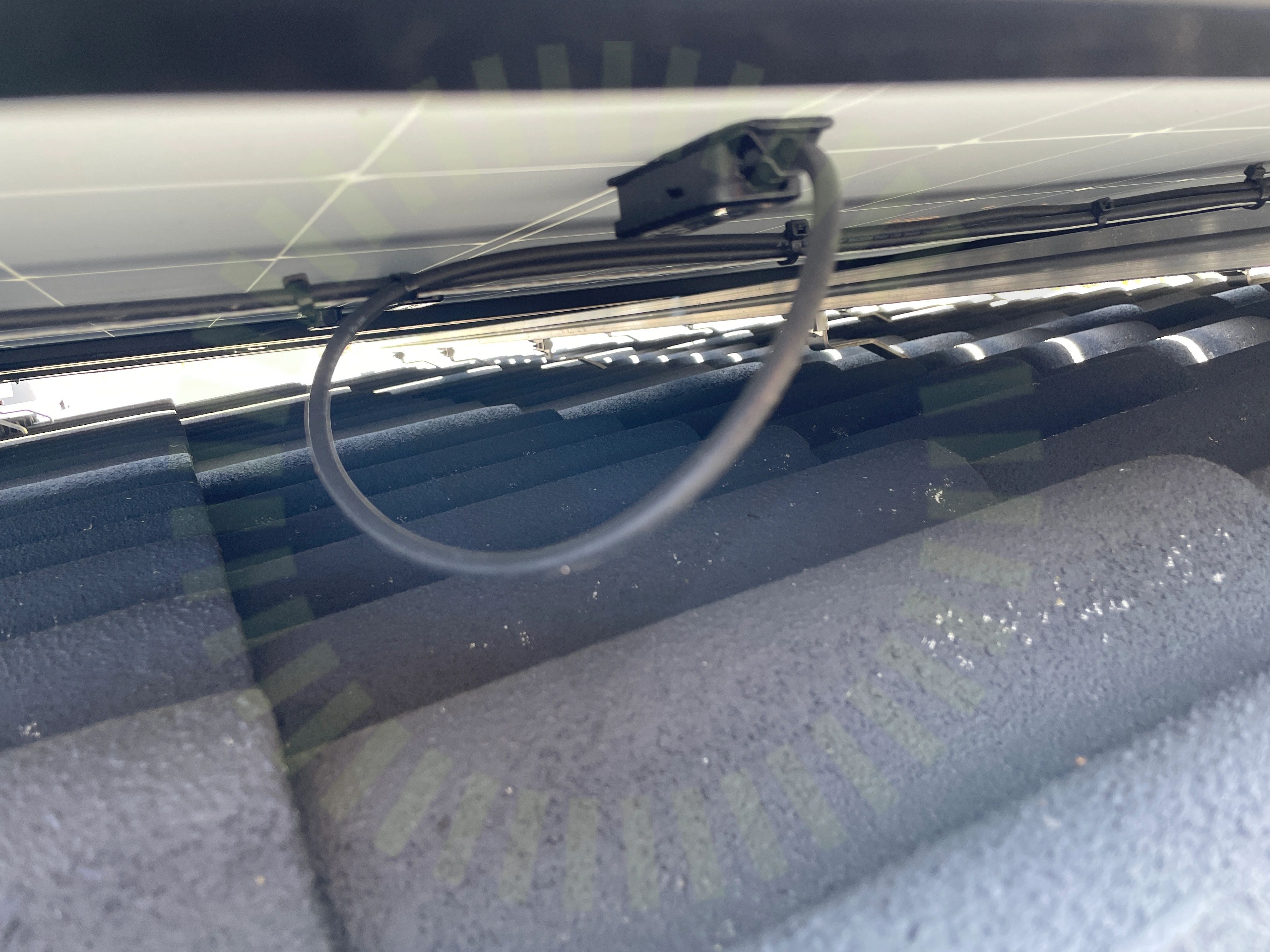

2.3 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
Godkända kontrollpunkter
11/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/24

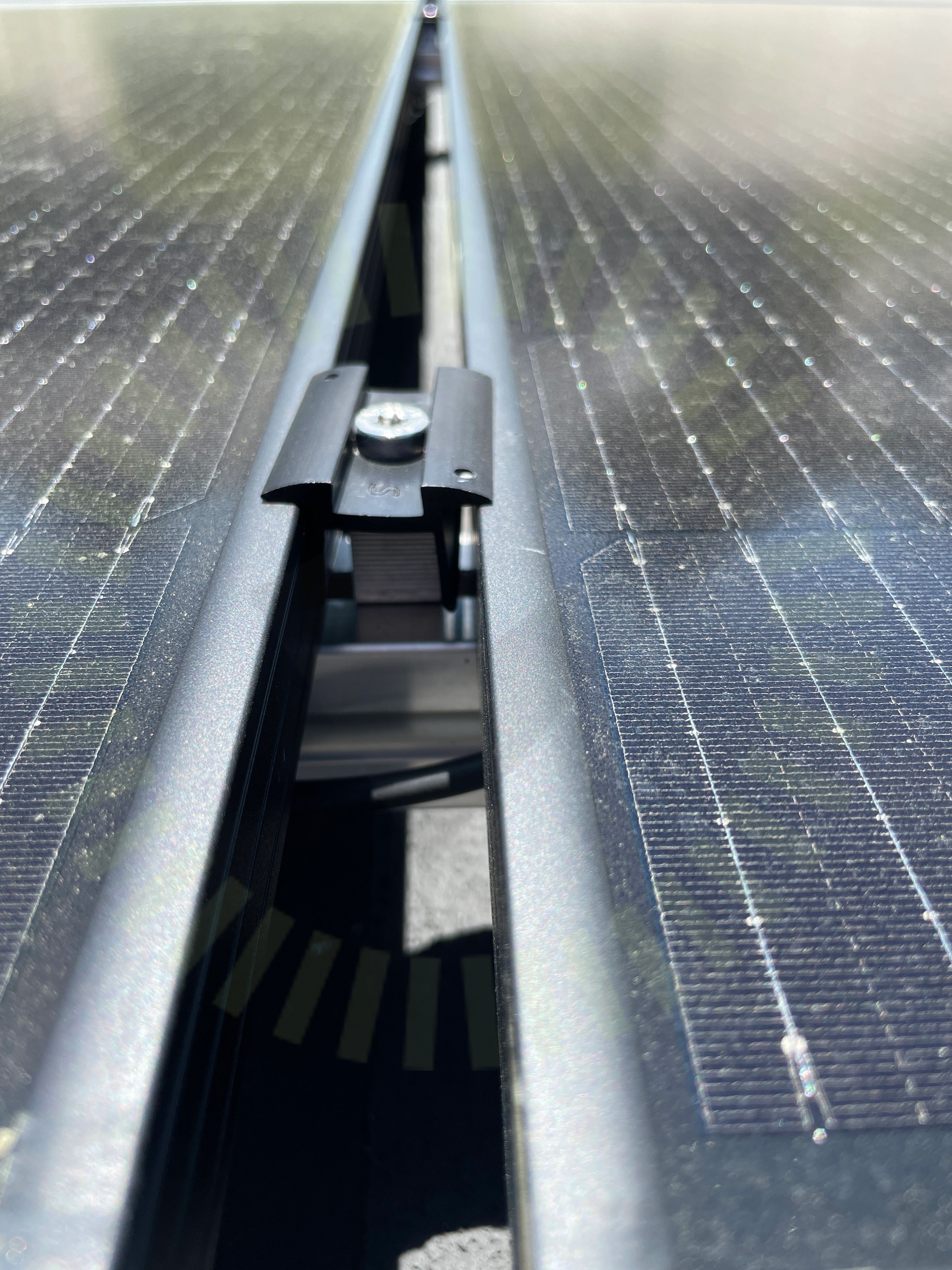

3.1 Mittklämmor
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.

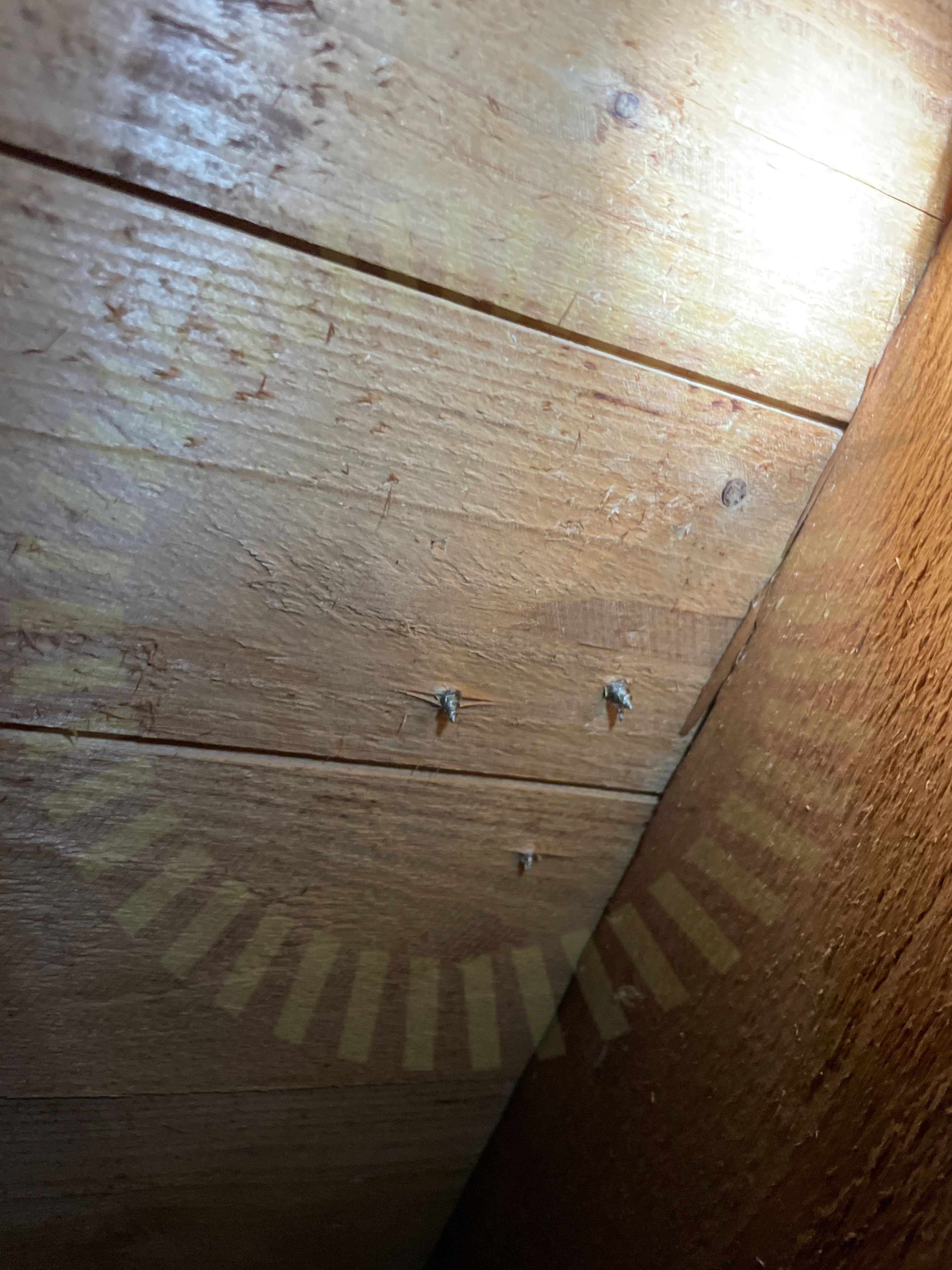

3.2 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

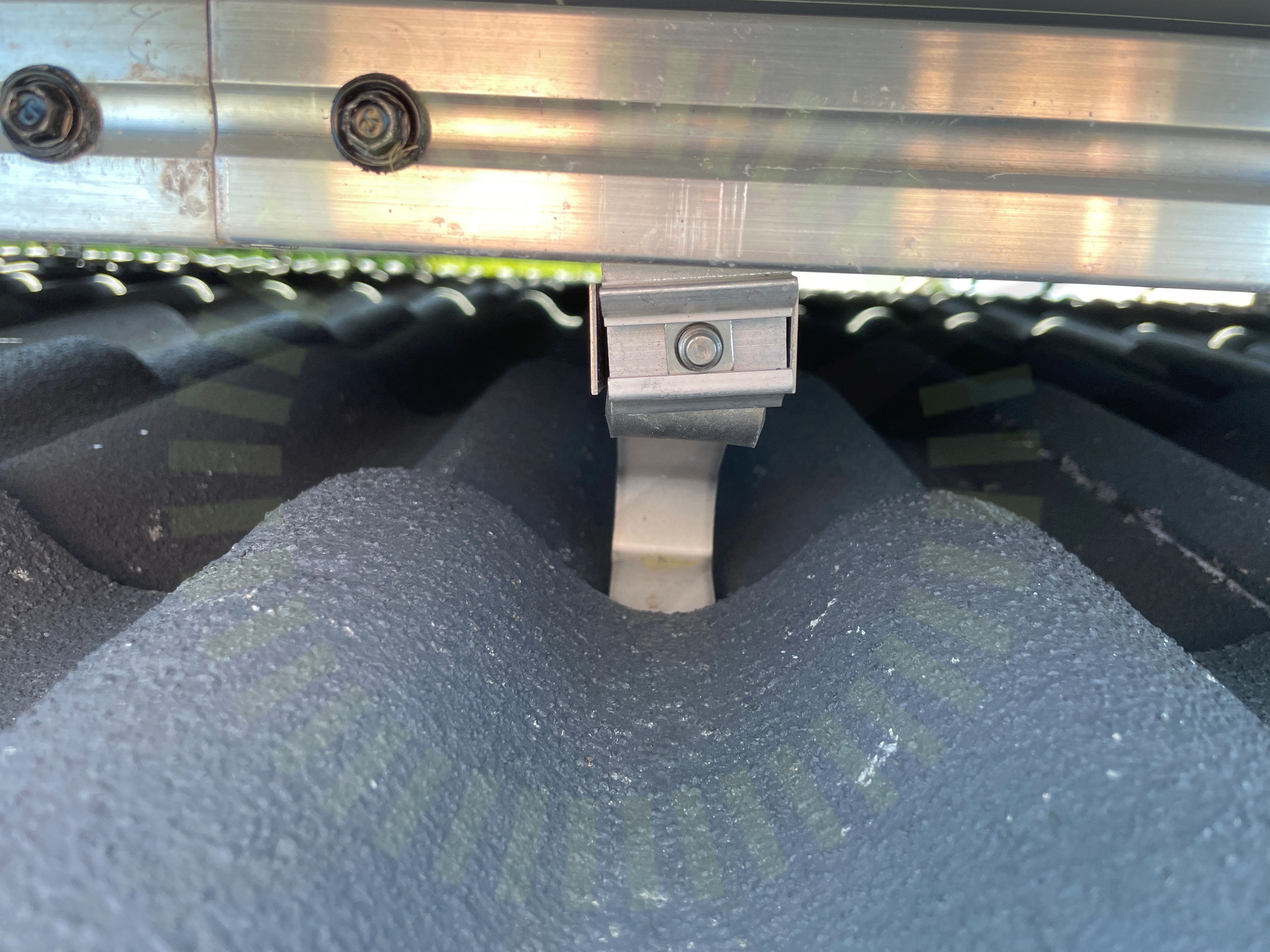

3.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
3.4 Snö- och Vindlastberäkning
Inte godkändLastberäkningen stämmer inte med verkligheten. Panelfält i lastberäkning stämmer ej överens med verkligheten
Tillverkarens montageanvisningar
3.5 Ändklämmor
Inte godkändÄndfästen ej monterade korrekt
Godkända kontrollpunkter
18/24Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/24Takgenomföring
Varselmärkning
Anmärkningar
1/5

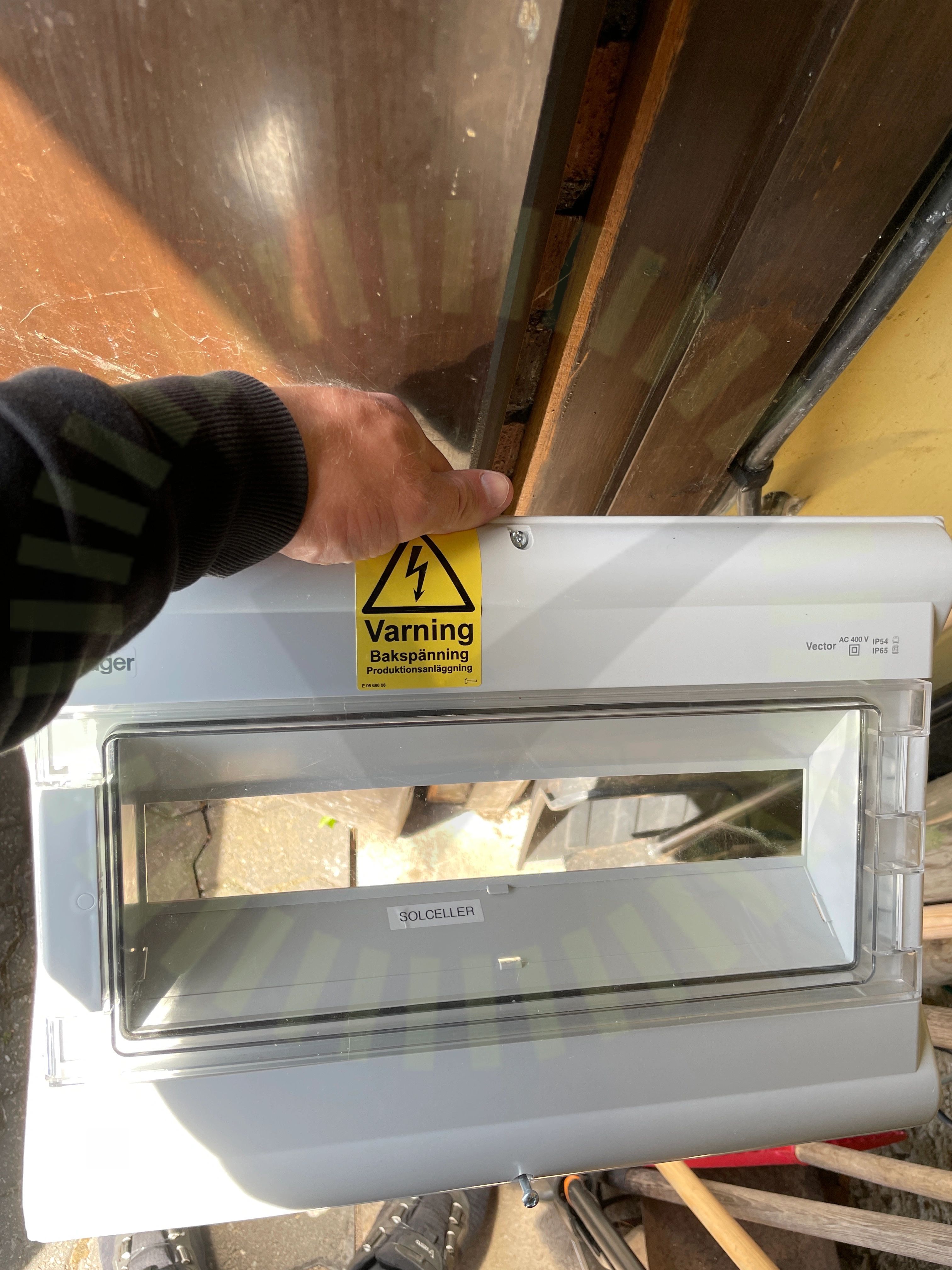

4.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på undercentral
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/34

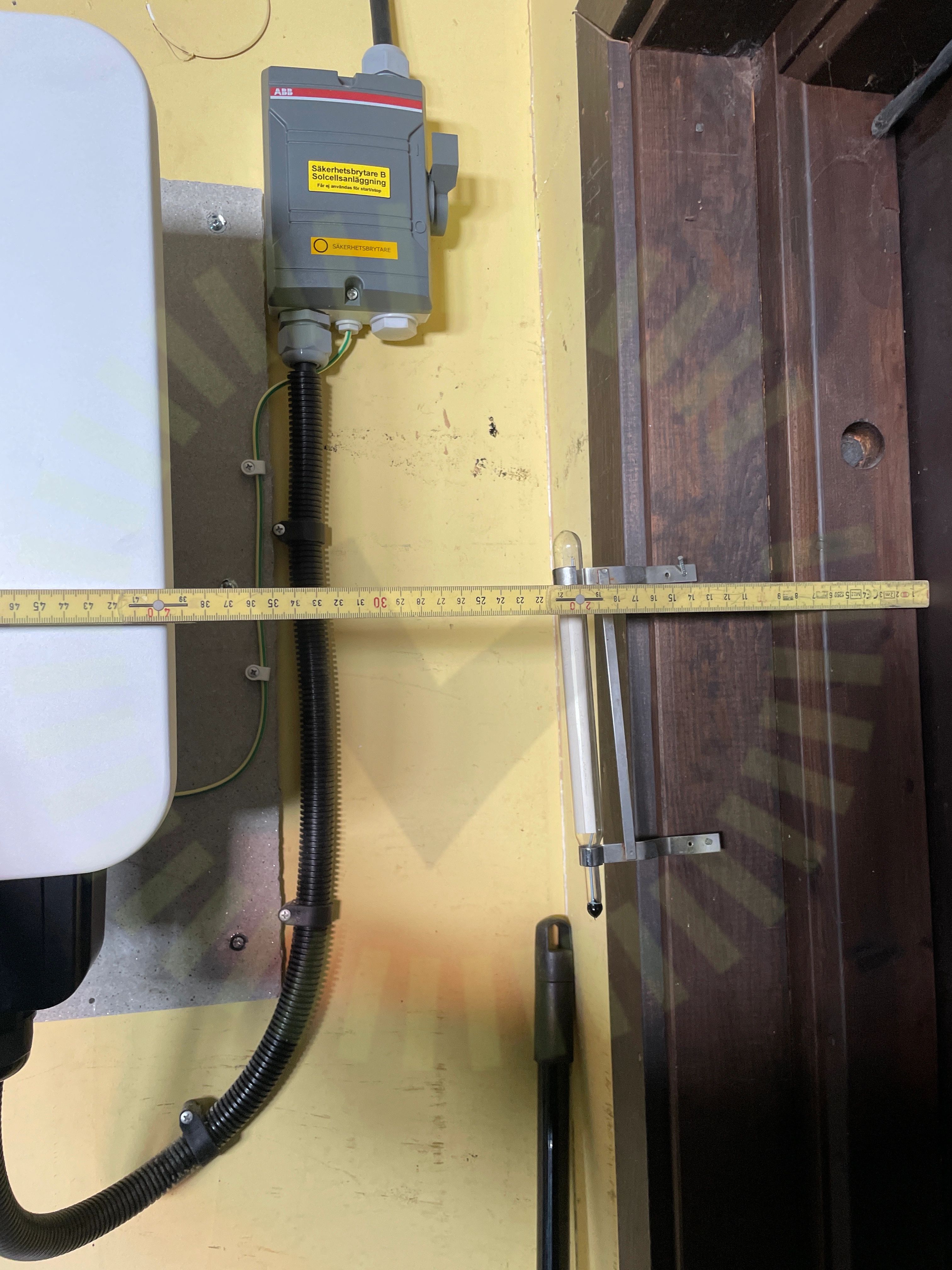

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual EN 202206, Sida 9

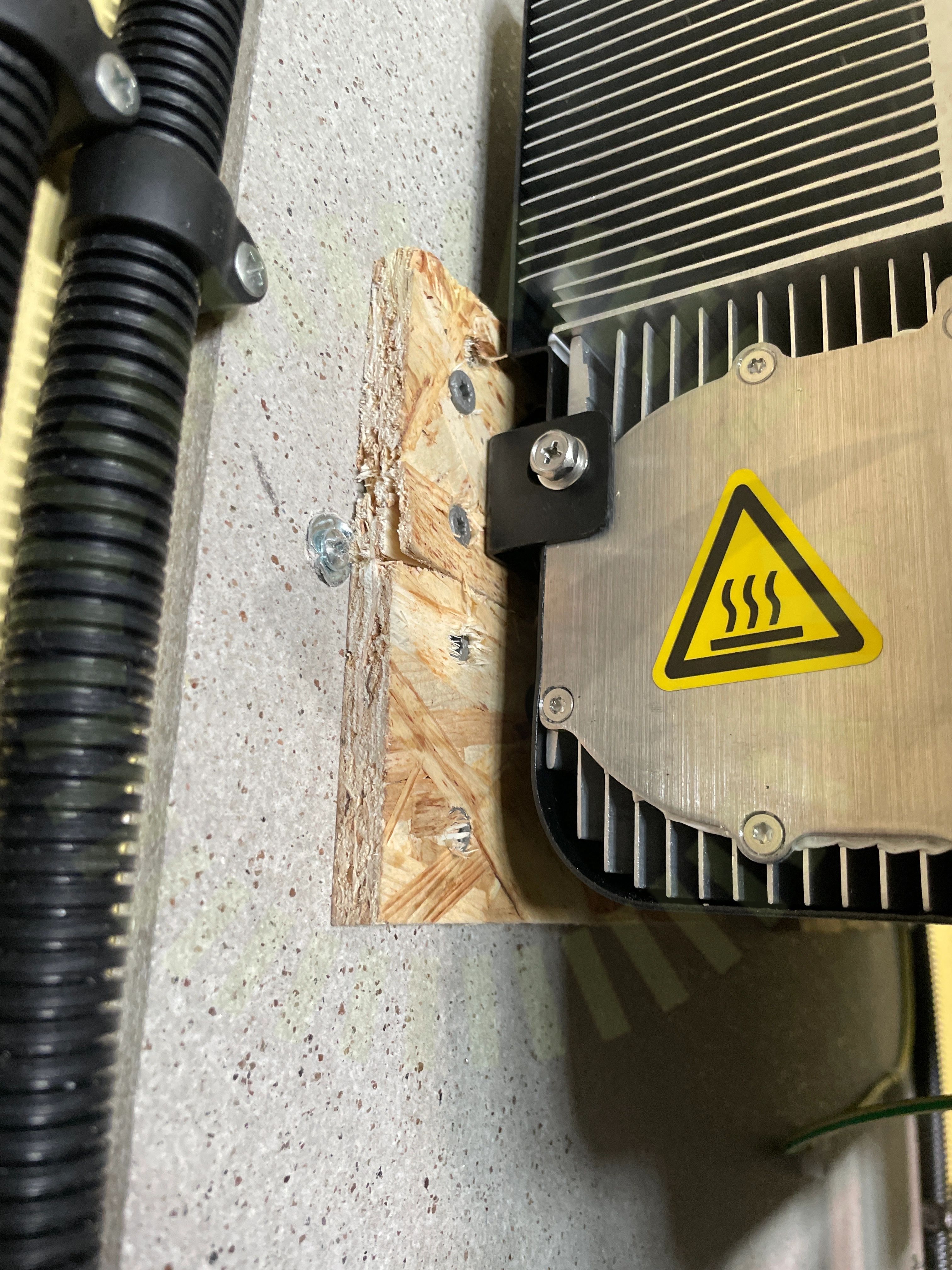

5.2 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav.
GroWatt User Manual EN 202206, Sida 8

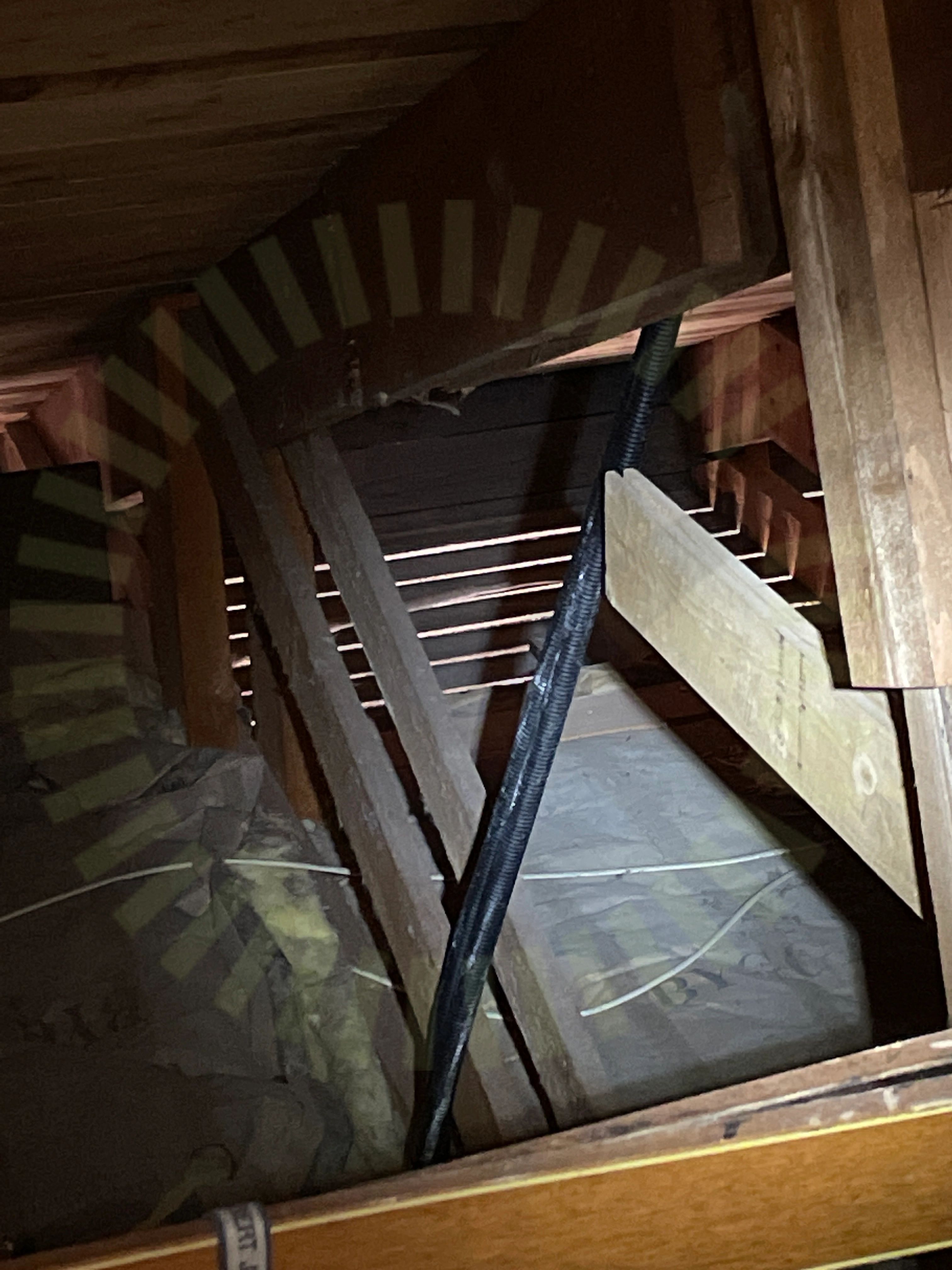

5.3 DC Kablage förläggning
Inte godkändSlang för DC kablage ej uppfästa så de har tillräckligt stöd.
SS 436 40 00 (522.8.4)

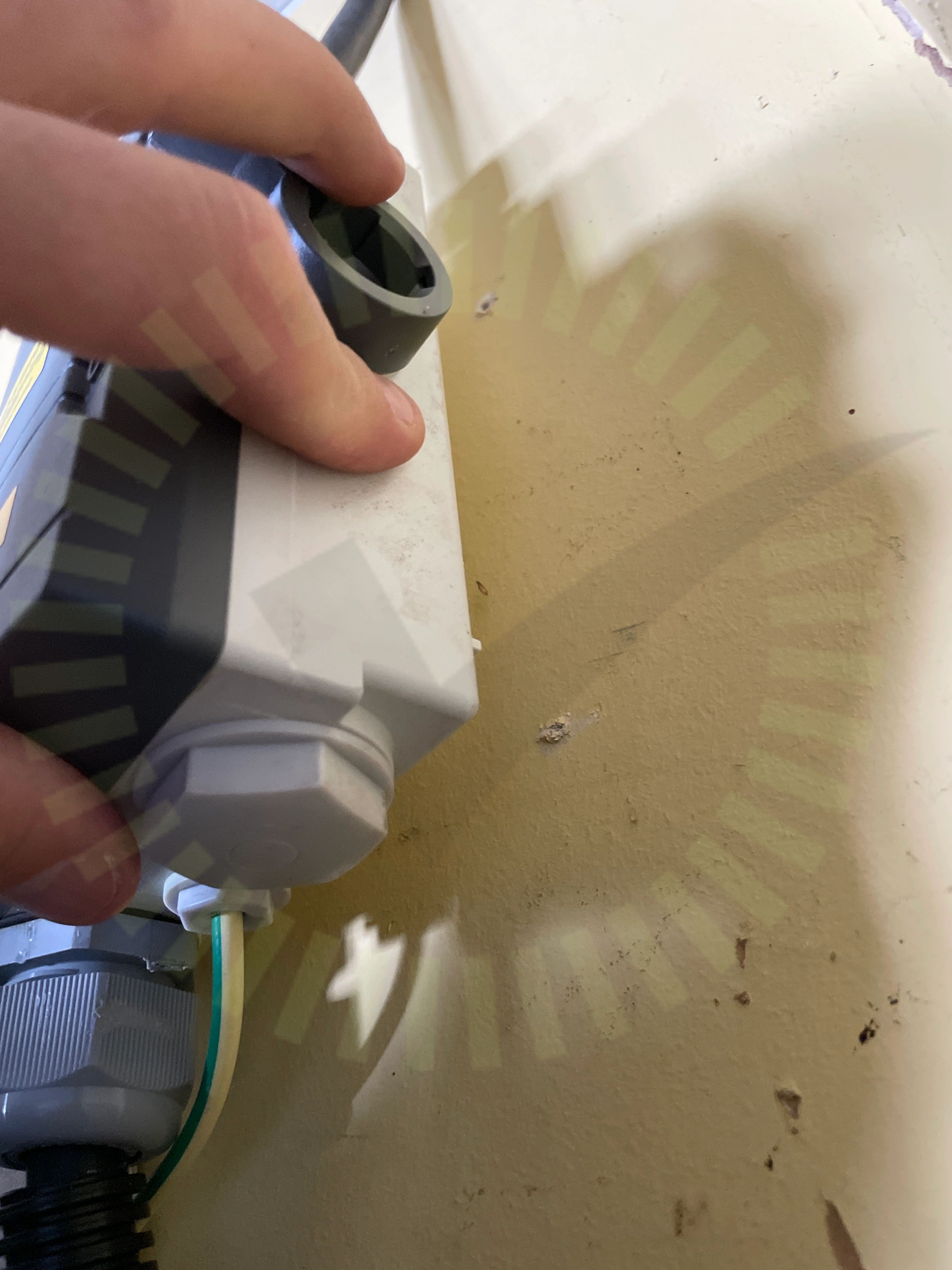

5.4 Infästning
Inte godkändSäkerhetsbrytaren är inte tillförlitligt fäst.
SS 436 40 00 (132.5)
5.5 Strängdesign
Inte godkändSträngar som är olika storlek är kopplade till samma MPPT.
Godkända kontrollpunkter
29/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantDC Kablage egenskaperDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
