Besiktningsrapport

9.0

Installation genom

Nova Solar

Datum

12 juni 2023

Ort

Torslanda, Västra Götalands län

Kopplingslåda

Skenskarvar

Panelkablagets böjradie

Missvisande varselmärkning

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Ej tillgängligt vid besiktning

1/3

Avtal

Kapsling

Godkända kontrollpunkter

5/5

BrytareBöjradieInfästningIP-KlassningPlacering

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/5

BöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/16

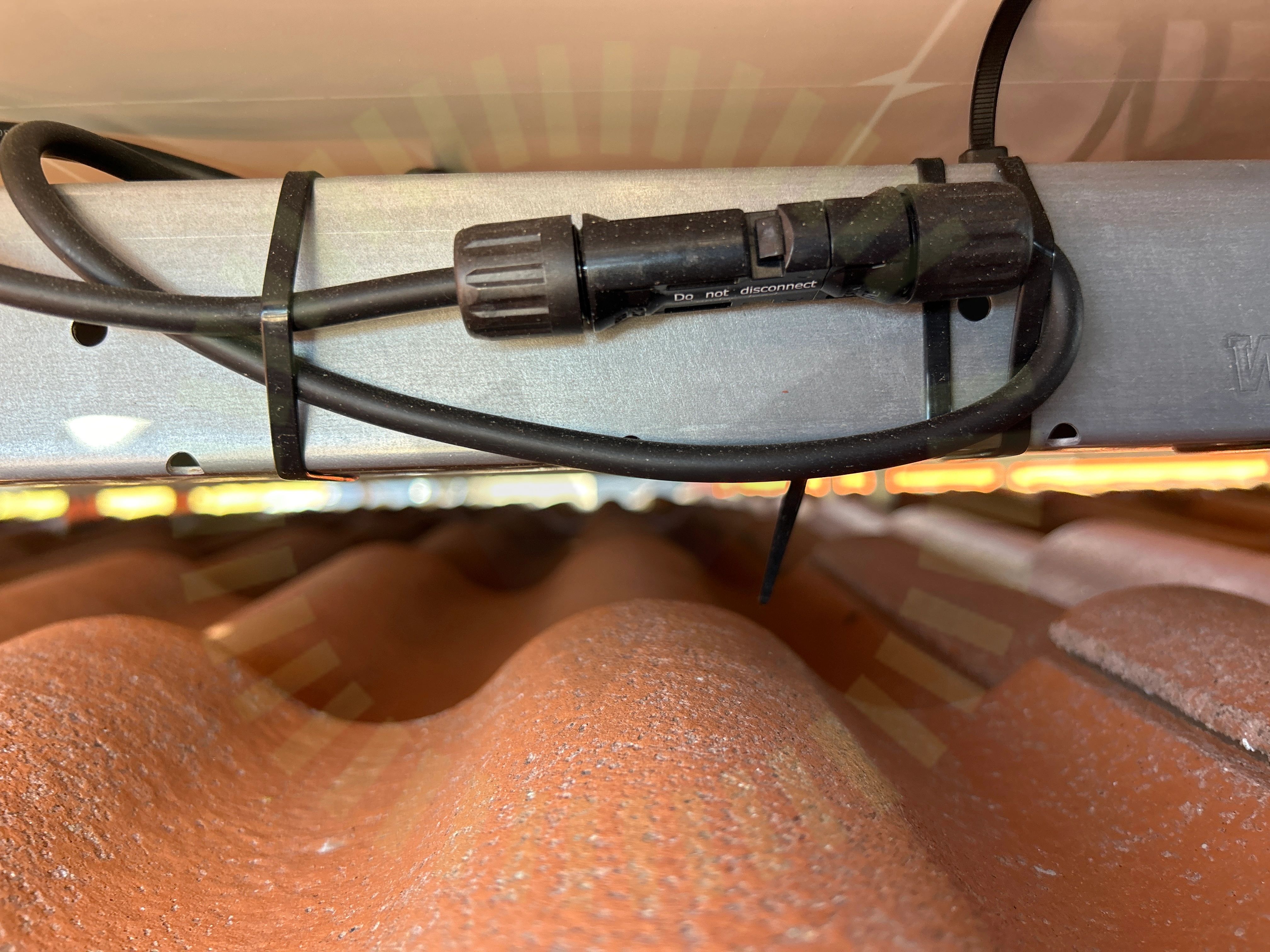

4.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

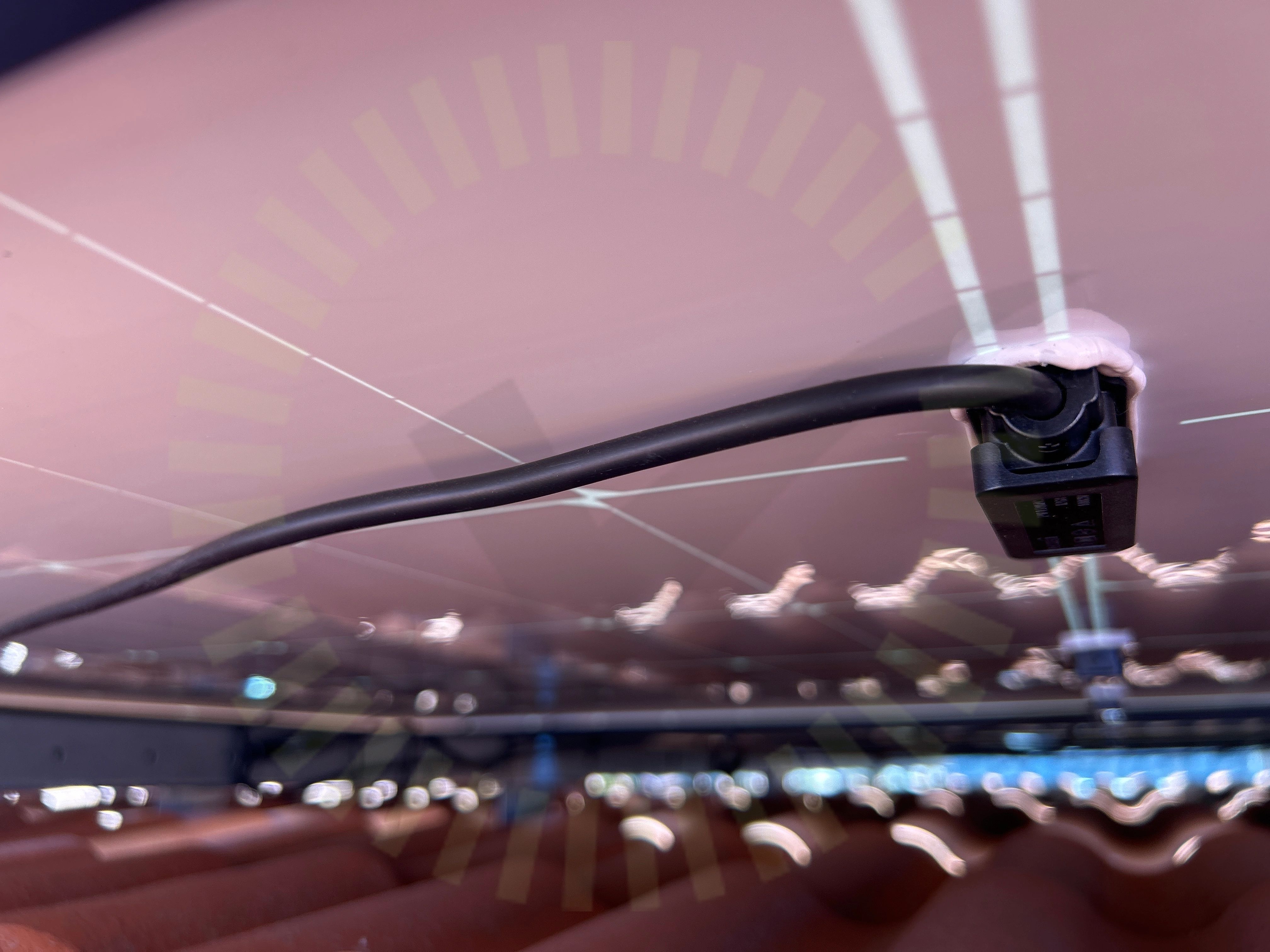

4.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

3/23

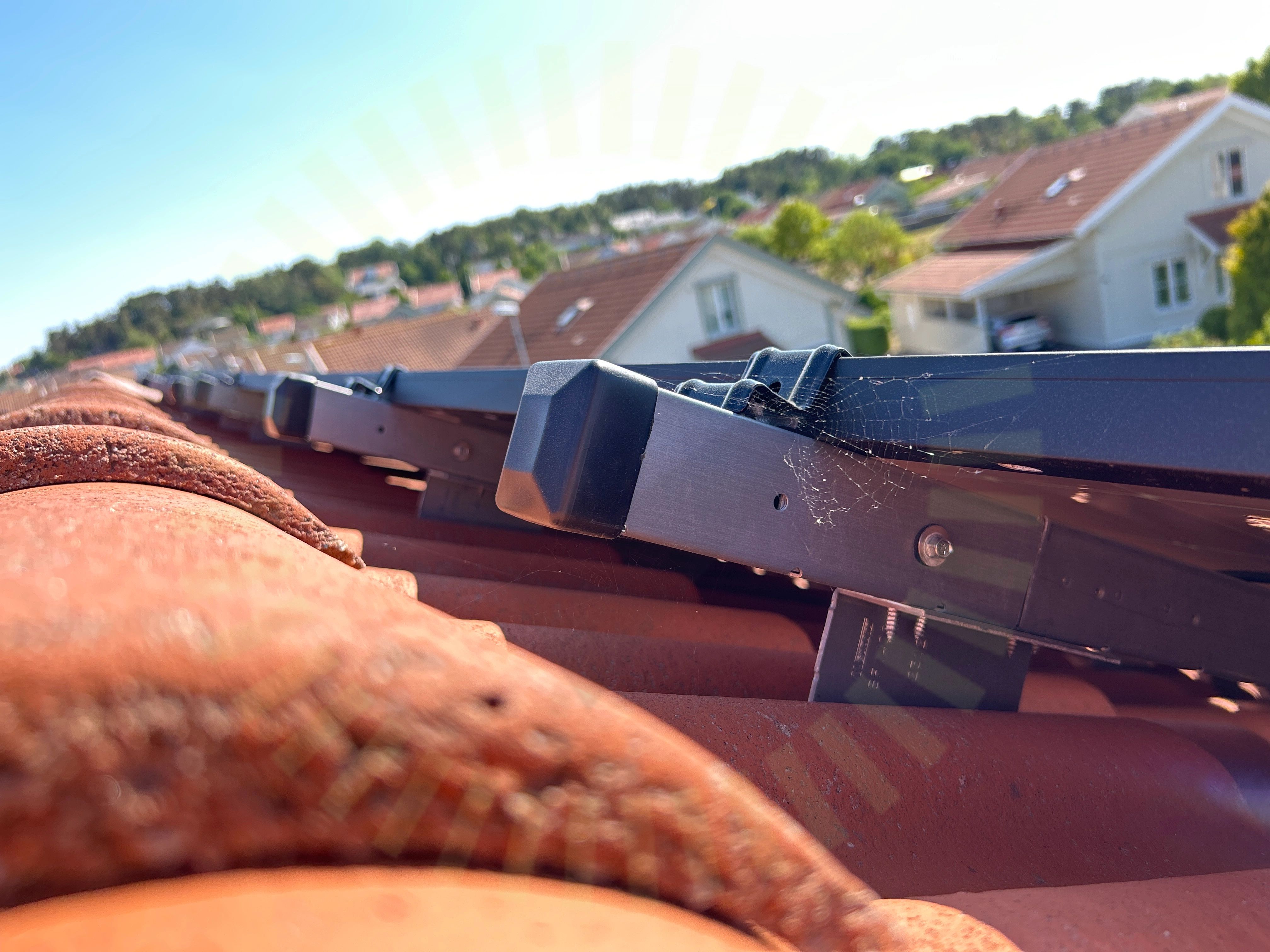

5.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas vid besiktning, avstånd kan inte kontrolleras. Uppmätt 104.5cm landskap, 120cm porträtt.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTakgenomföringTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Underbyggnad

Varselmärkning

Anmärkningar

2/5

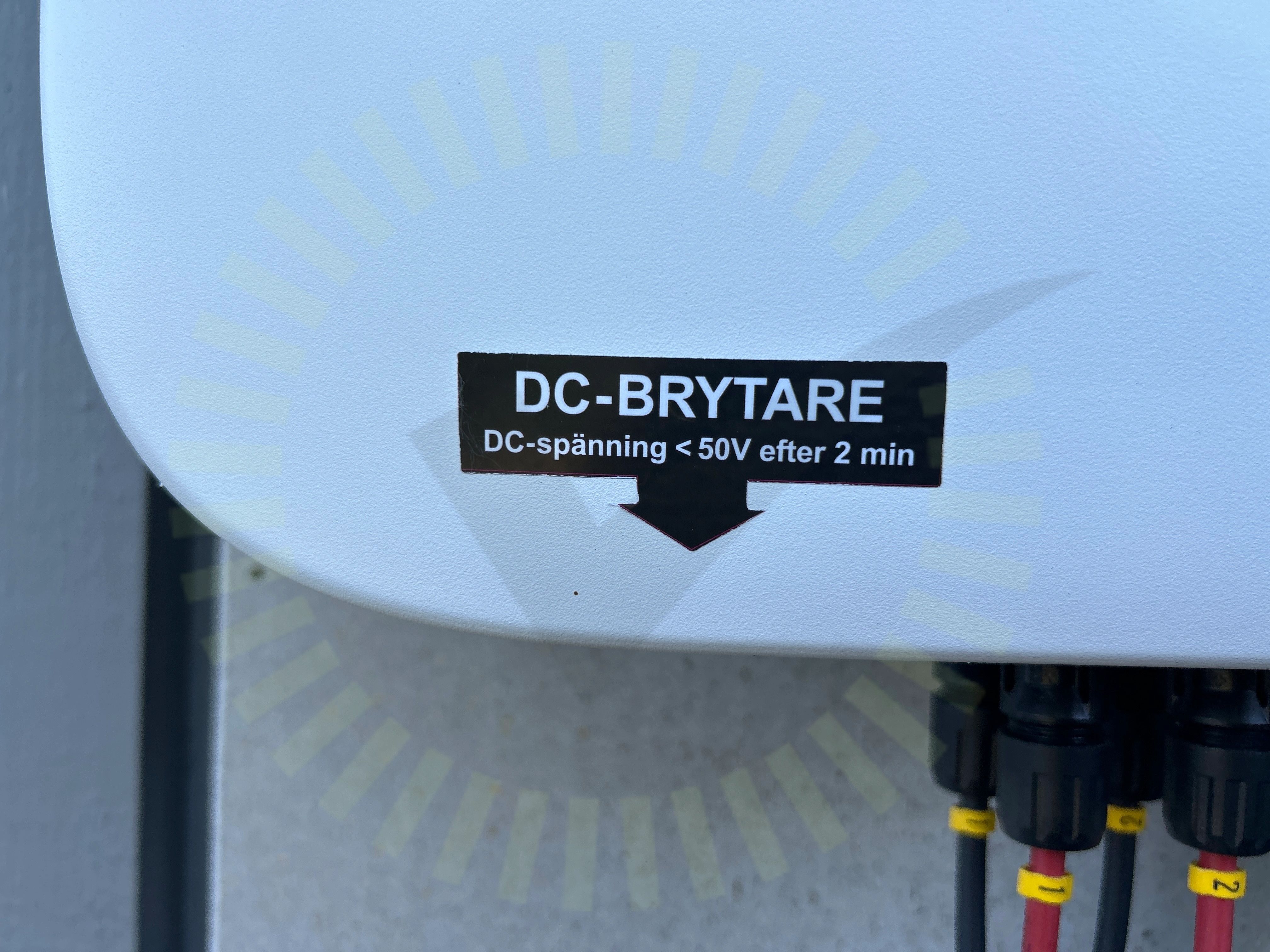

6.1 Missvisande varselmärkning

Inte godkänd

Märkningen är missvisande då det inte är några optimerare installerade.

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

32/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/33

Strängdesign
