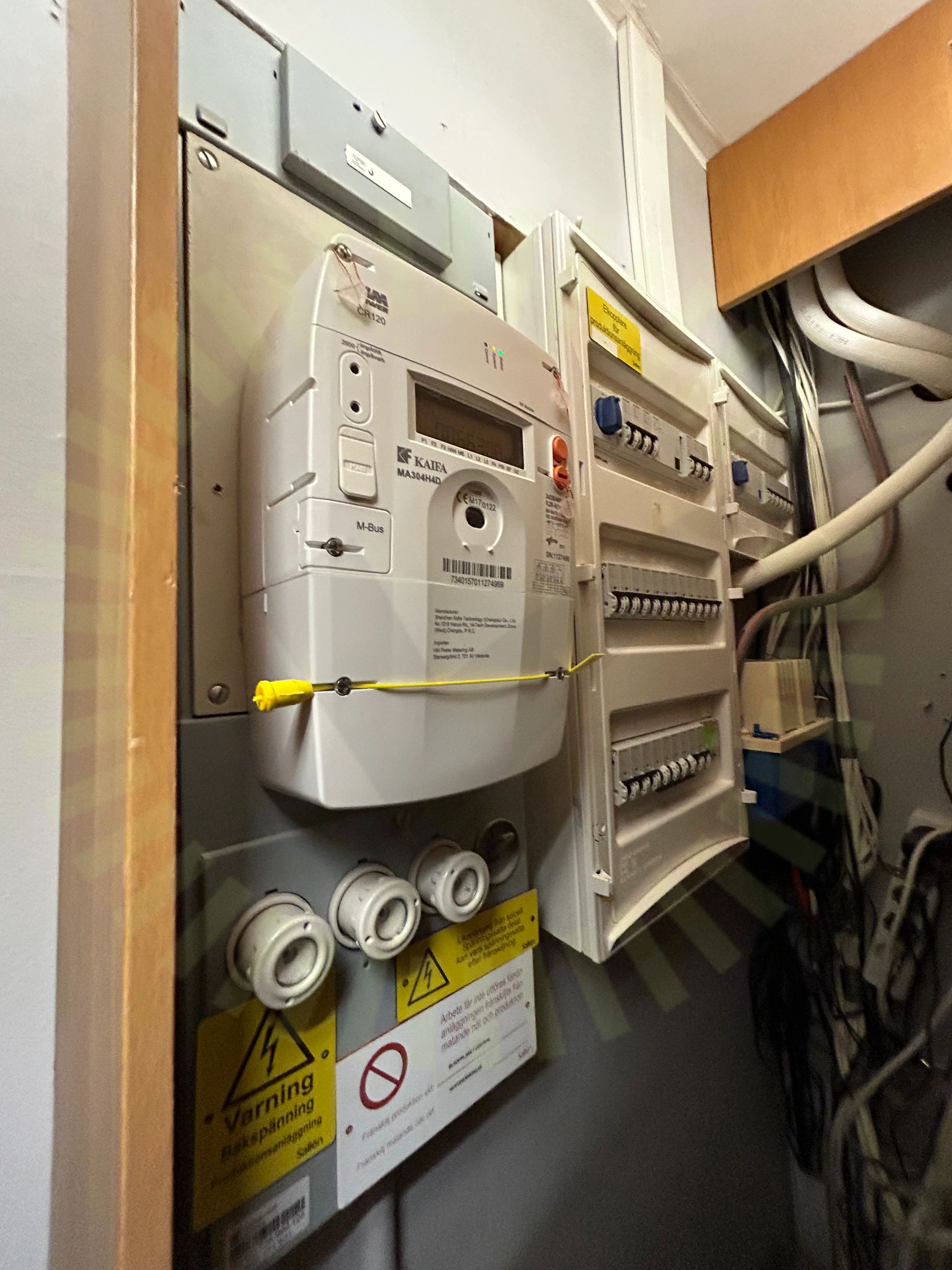

2.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Besiktningsrapport
9.7
Installation genom
Sallén Elektriska AB
Datum
8 november 2023
Ort
Uppsala, Uppsala län
97% godkända3% ej godkända
Om installationen
PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Sallén Elektriska AB som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
2/41

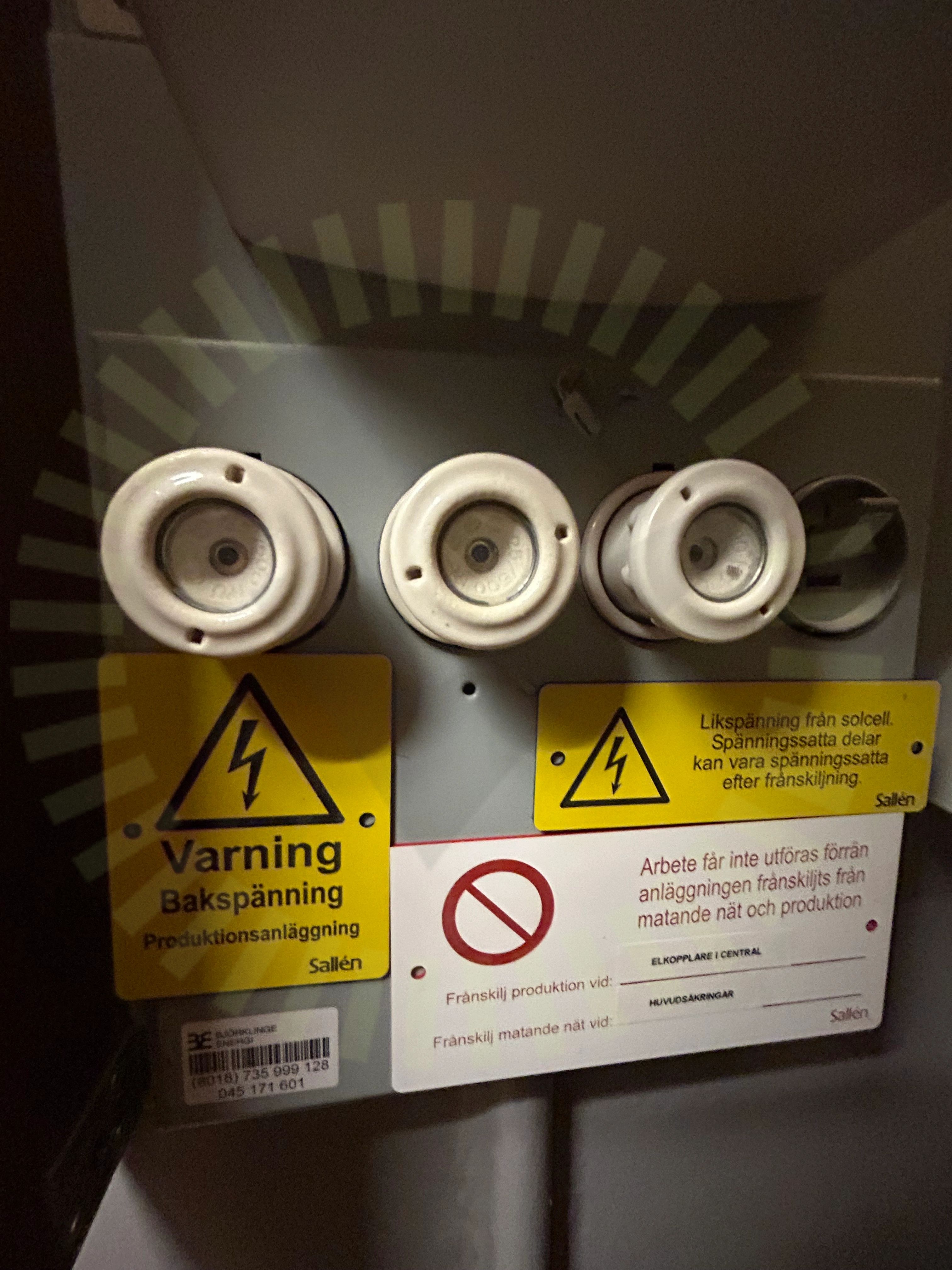

2.2 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
39/41AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Trina: TSM-DE09R.05 405-425W
Anmärkningar
1/15
4.1 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 14
Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
5/5FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Råspont
Godkända kontrollpunkter
21/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
