6.1 Skenornas infästning
Inte godkändSkruvarna sitter inte diagonalt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3
Besiktningsrapport
9.9
Installation genom
Takkraft
Datum
2 december 2024
Ort
Norrby, Stockholms län
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktPlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorMatning till smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Godkända kontrollpunkter
19/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24Godkända kontrollpunkter
23/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37
8.1 DC Kontakter

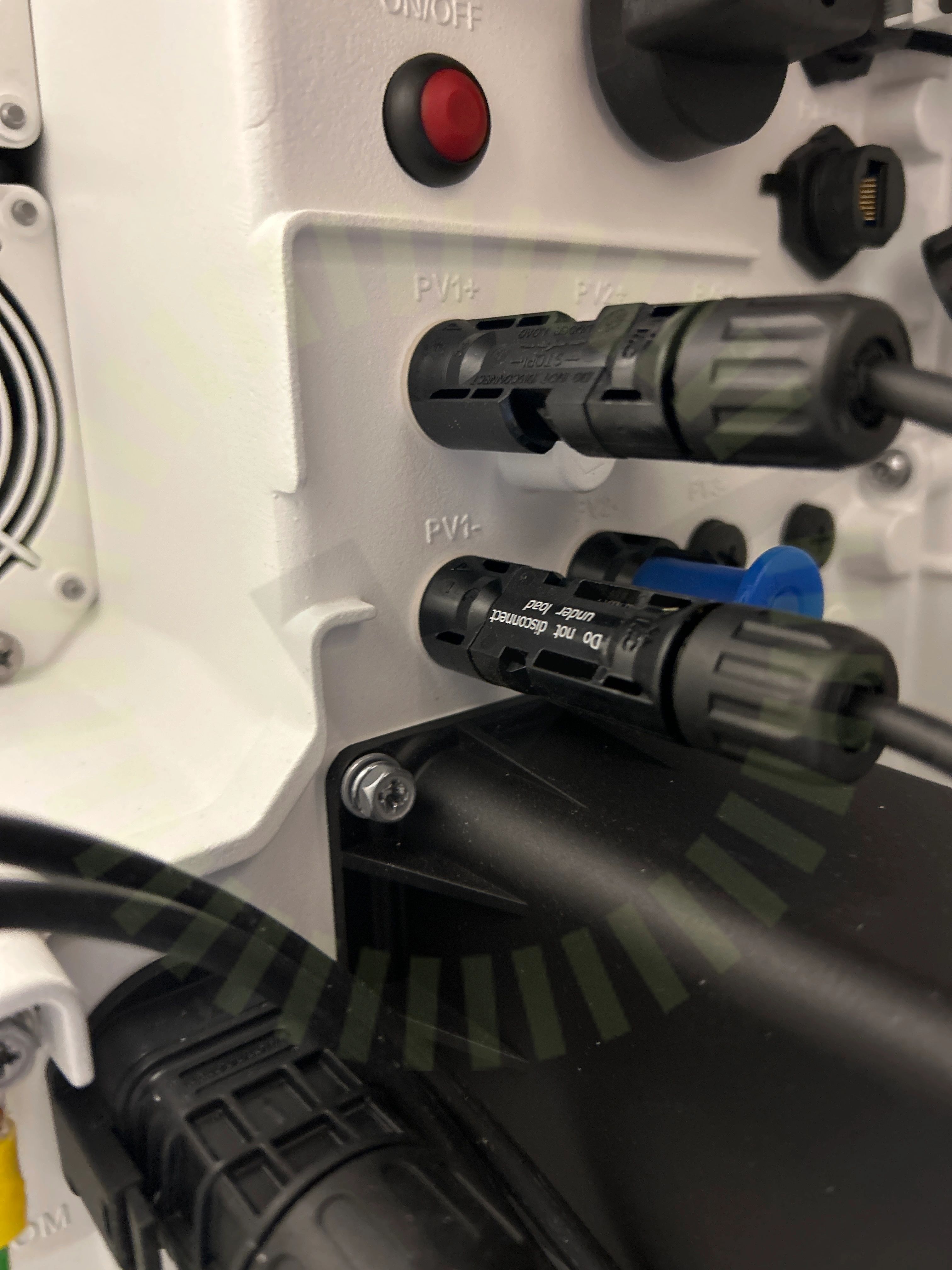

Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
35/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37Genomföringar
