Institutet för Solenergikvalitet

Besiktningsrapport

6.3
x

Installation genom

Cell Solar Nordic

Datum

11 juni 2024

Ort

Malmö, Skåne län
Kabelinföringar
Genomföringar
Stress på kontakter
81% godkända19% ej godkända

Om installationen

PanelerSunTech: STPXXXS - B72/Vnhb
OptimerareSolarEdge: P300-P505
MontagesystemDome Solar: Roof-Solar Bitumen
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Cell Solar Nordic

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Dome Solar: Roof-Solar Bitumen

Anmärkningar

9/19

3.1 CC infästningar

Inte godkänd

Snö och vindlastberäkning saknas vid besiktning.

Snö- och vindlastberäkning

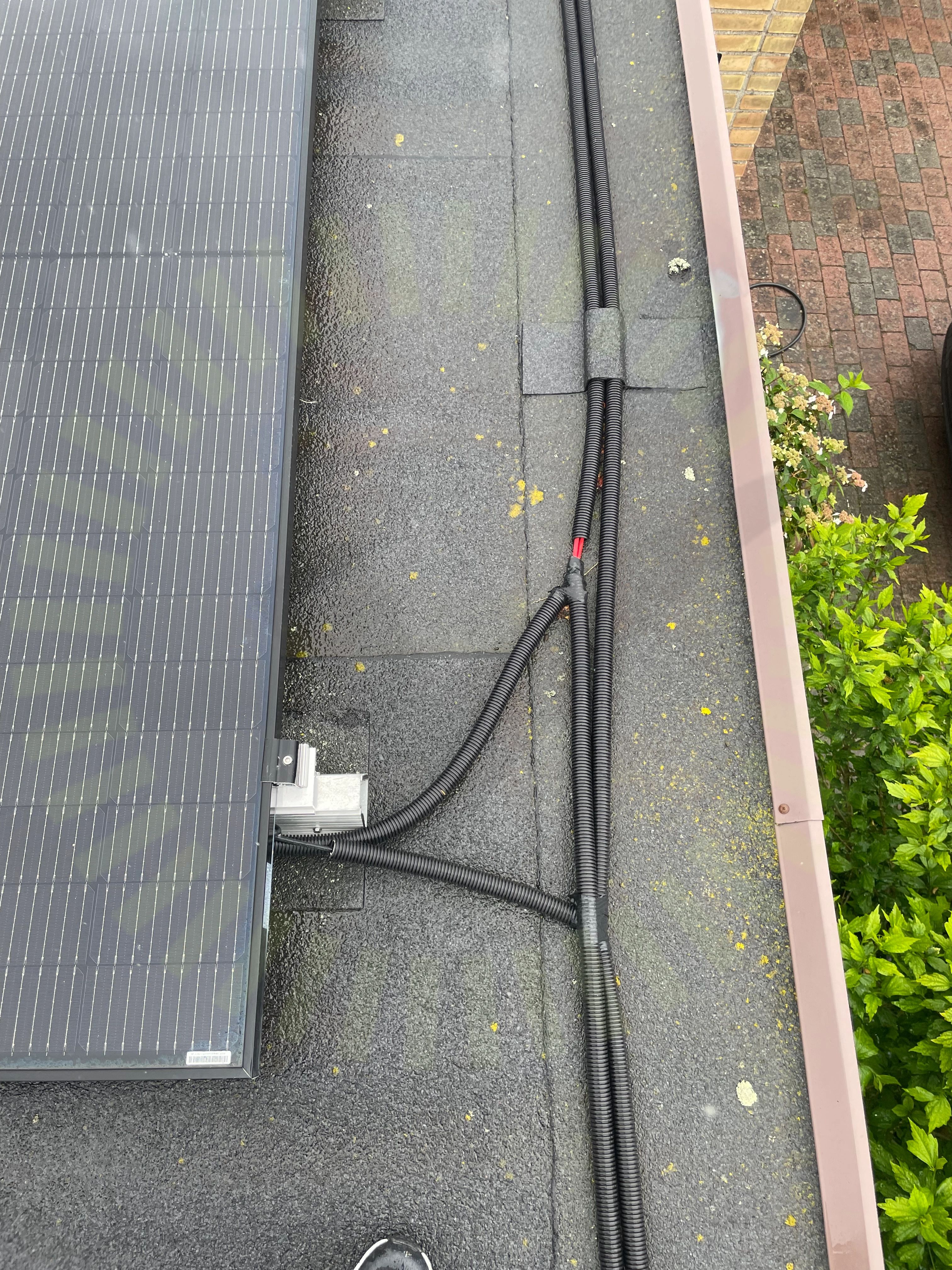

DC kabel förläggning

3.2 DC kabel förläggning

Inte godkänd

Kablage ligger oskyddat mot takyta.

3.3 Infästning

Inte godkänd

Infästning ej monterad i underliggande konstruktion, endast svetsad i pappen. Detta är endast godkänt i inre mittzon om vindlast understiger 200N. Snö och vindlastberäkning som styrker detta saknas.

SIS Handbok 357, sid 76 10.3.4

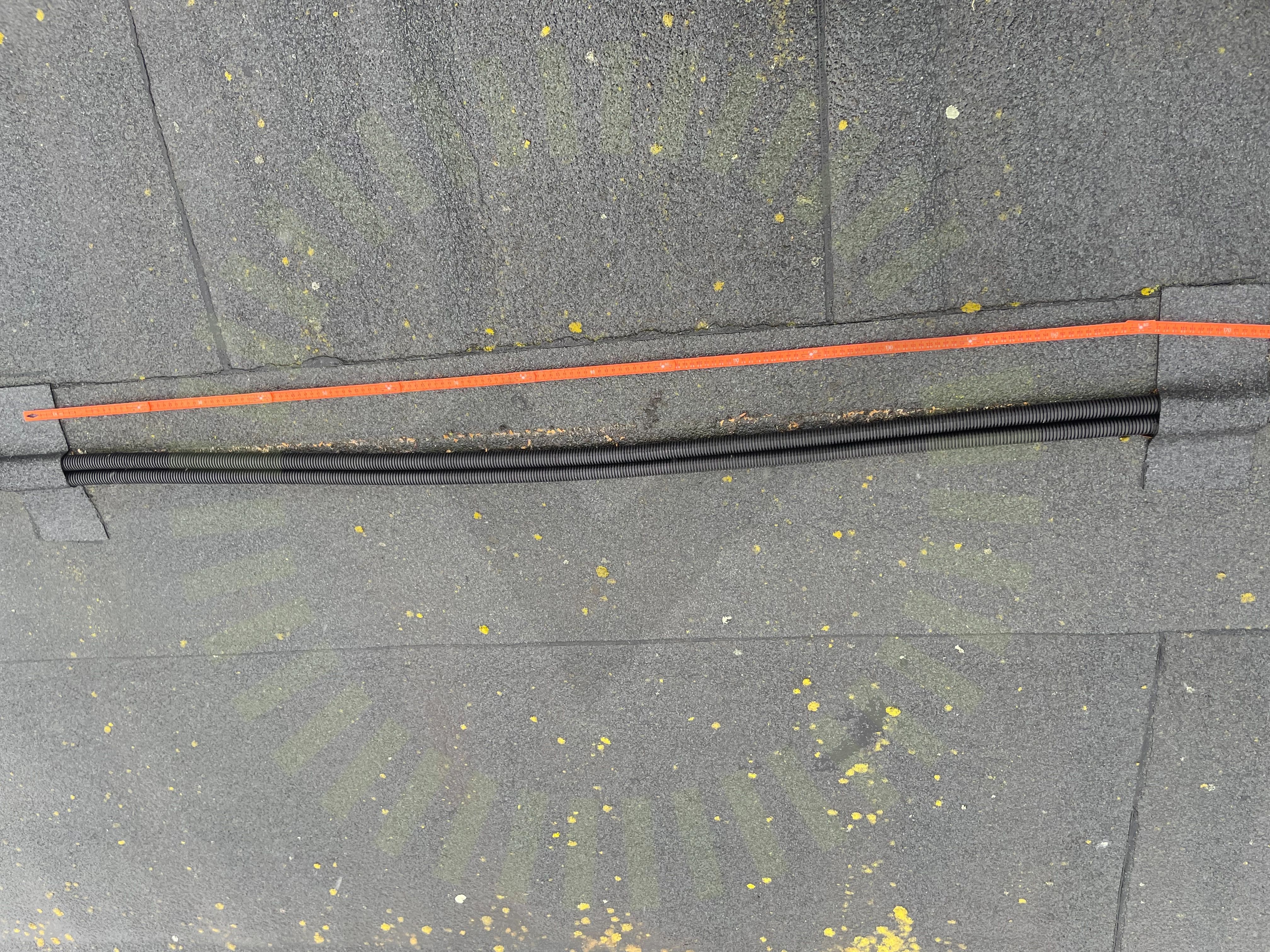

Kabeldragning mellan takytor

3.4 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

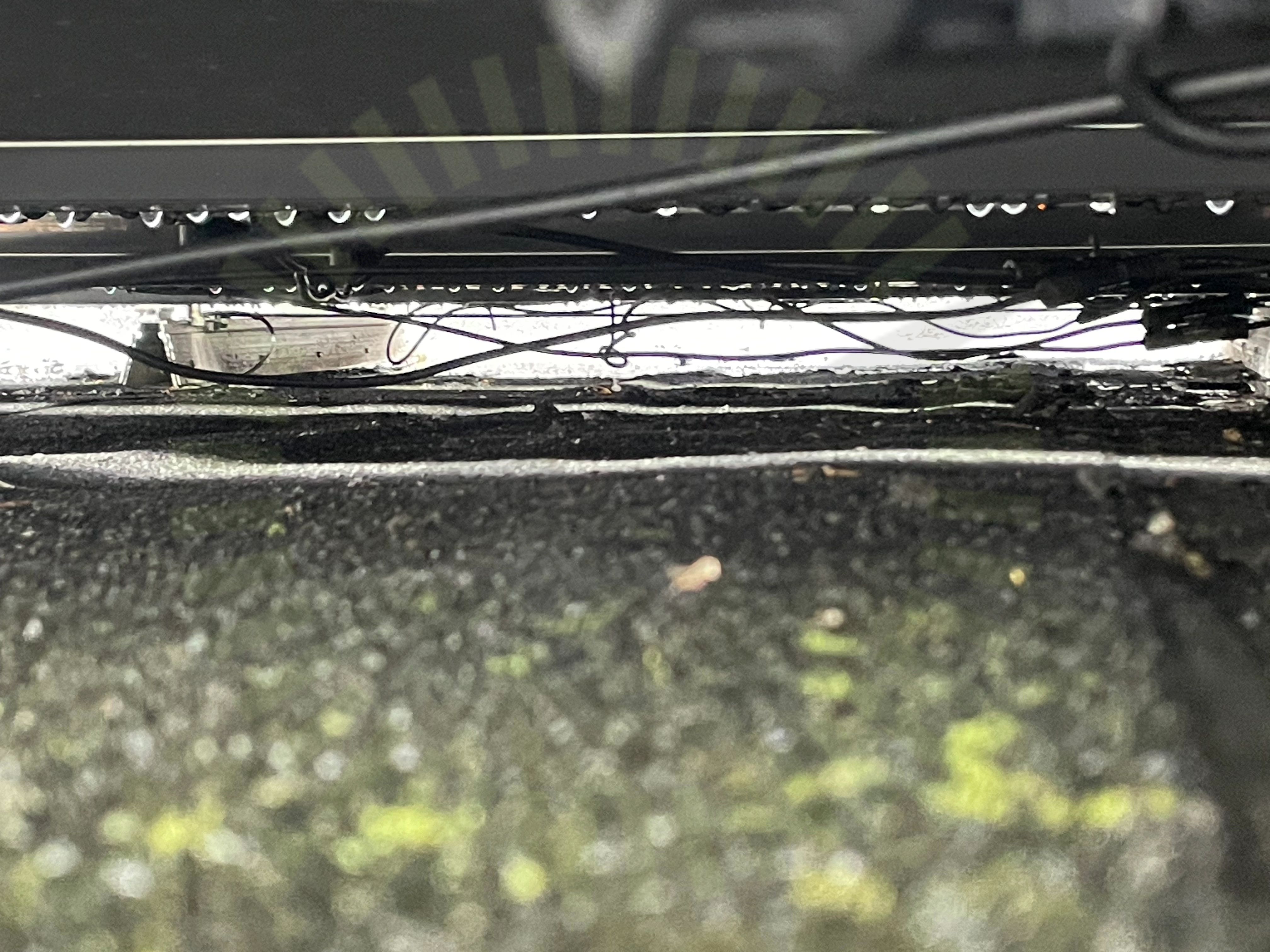

Kabeluppfästning

3.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning under samtliga panelfält.

SS 436 40 00 (712.522.101)

3.6 Skenornas överhäng

Inte godkänd

Snö och vindlastberäkning saknas vid besiktning.

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Väderbeständigt material

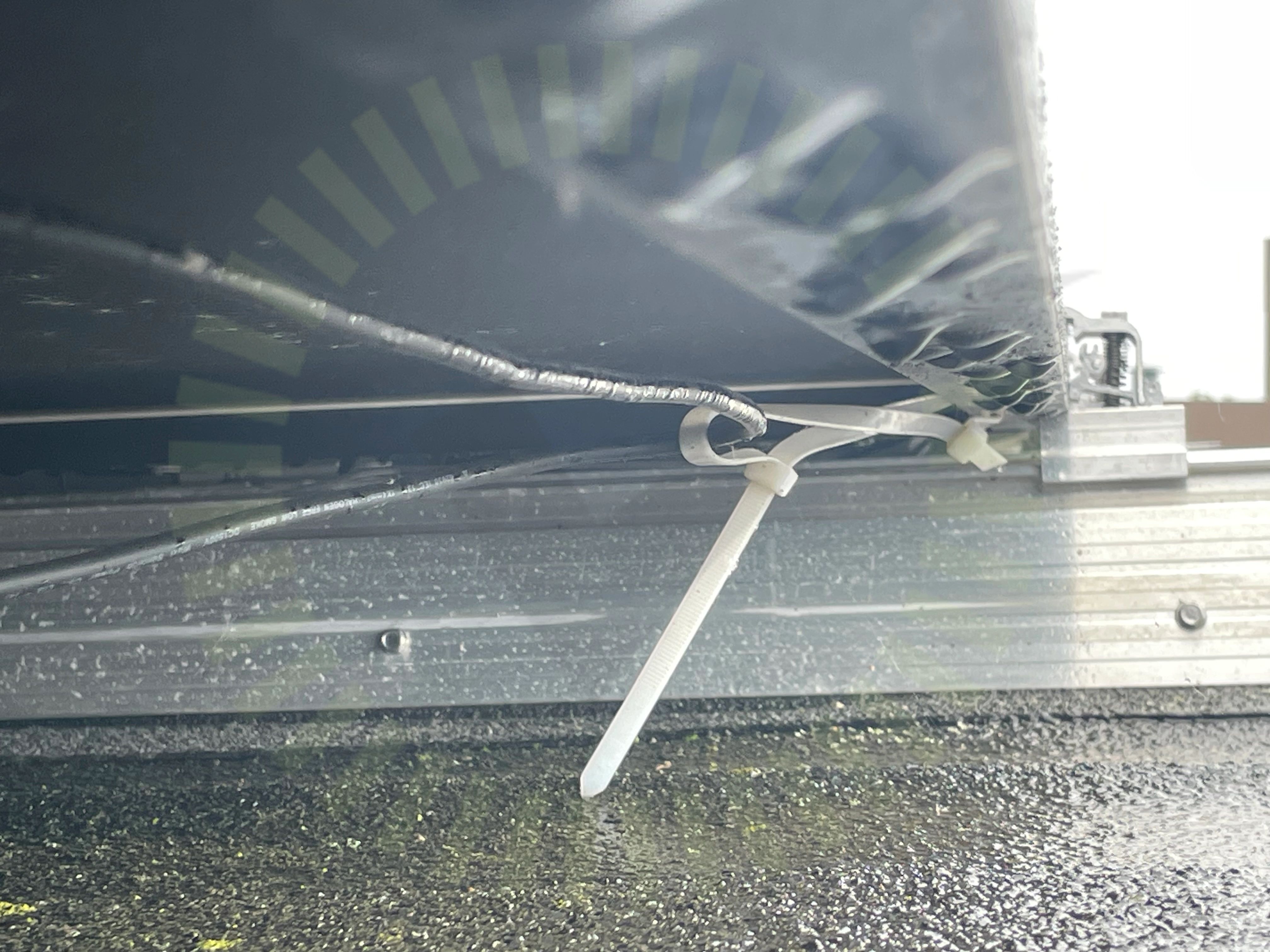

3.8 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)
Ändklämmor

3.9 Ändklämmor

Inte godkänd

Ändklämmor är inte åtdragna, panel ligger lös.

Godkända kontrollpunkter

10/19
Använd tätskiktsdukFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSvetsning av pappSäkerhetsavstånd

Tak 1, SolarEdge: P300-P505

Anmärkningar

1/6

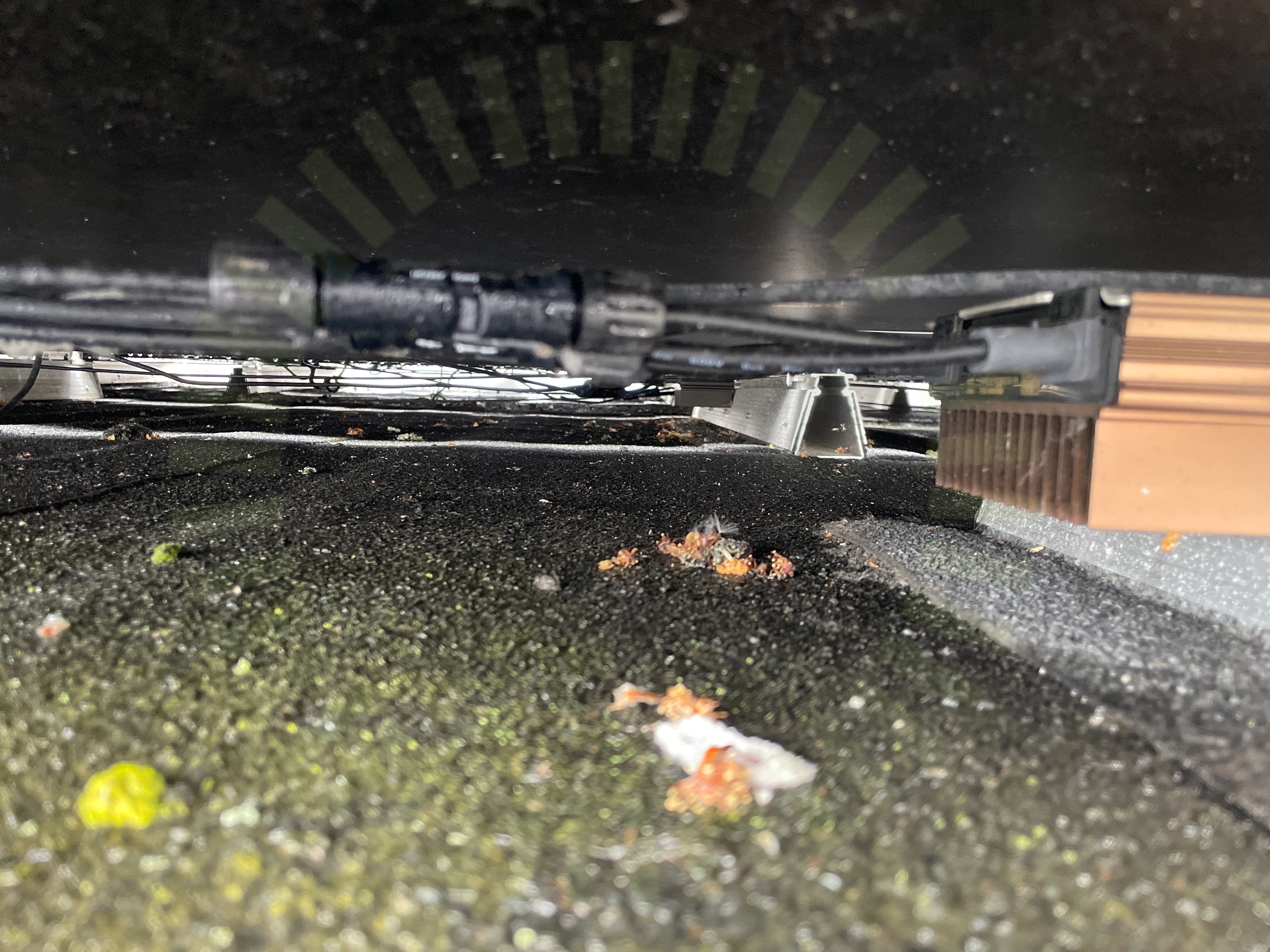

Dragavlastade

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Brister generellt under samtliga panelfält.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6
Fastsäkring av produktKompatibilitetKontakterPlaceringSkada

Tak 1, SunTech: STPXXXS - B72/Vnhb

Anmärkningar

4/16
Kontaktdon

5.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

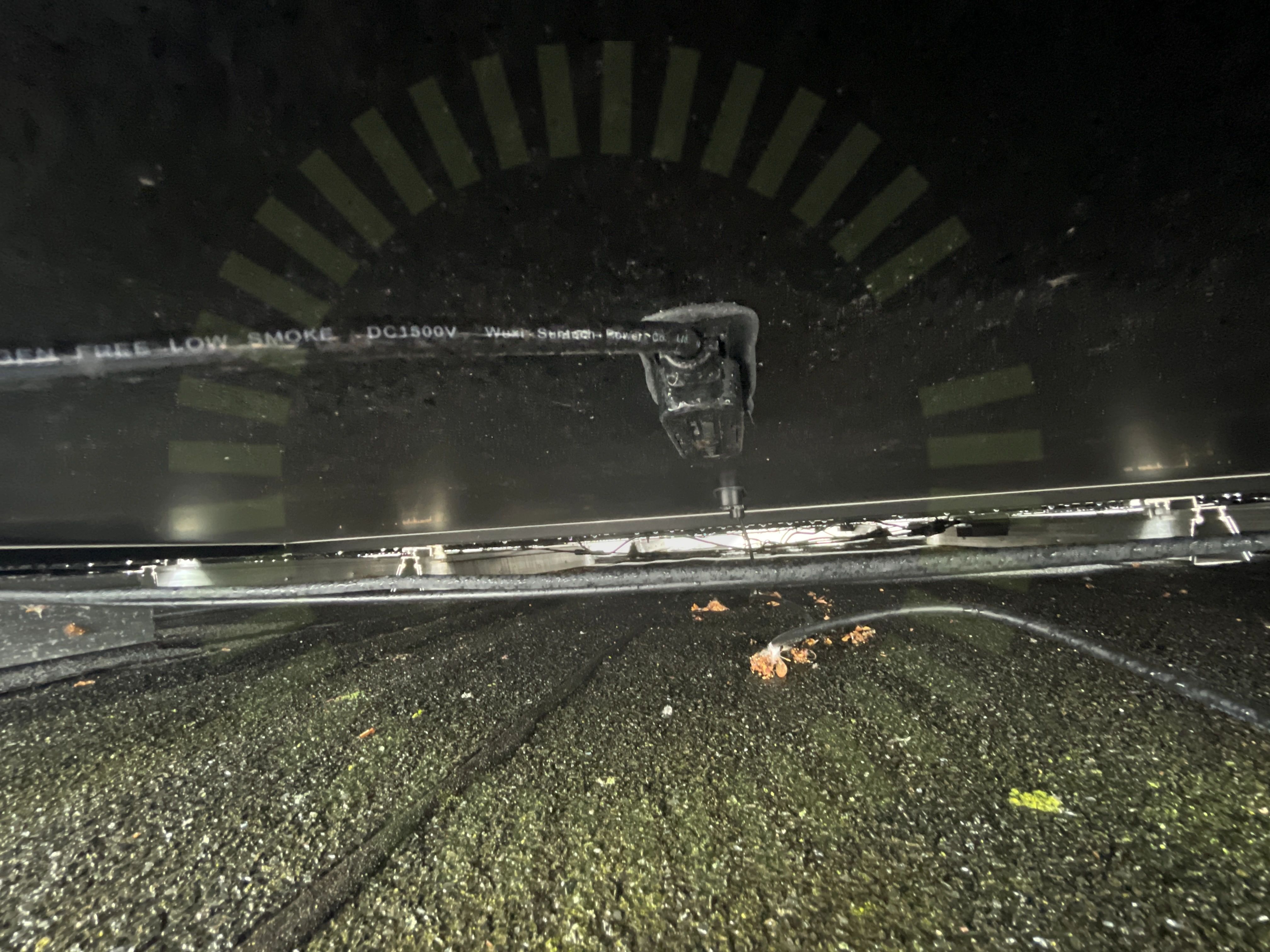

Kopplingslåda böjradie

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp generellt.

SS 436 40 00 (522.8.3)

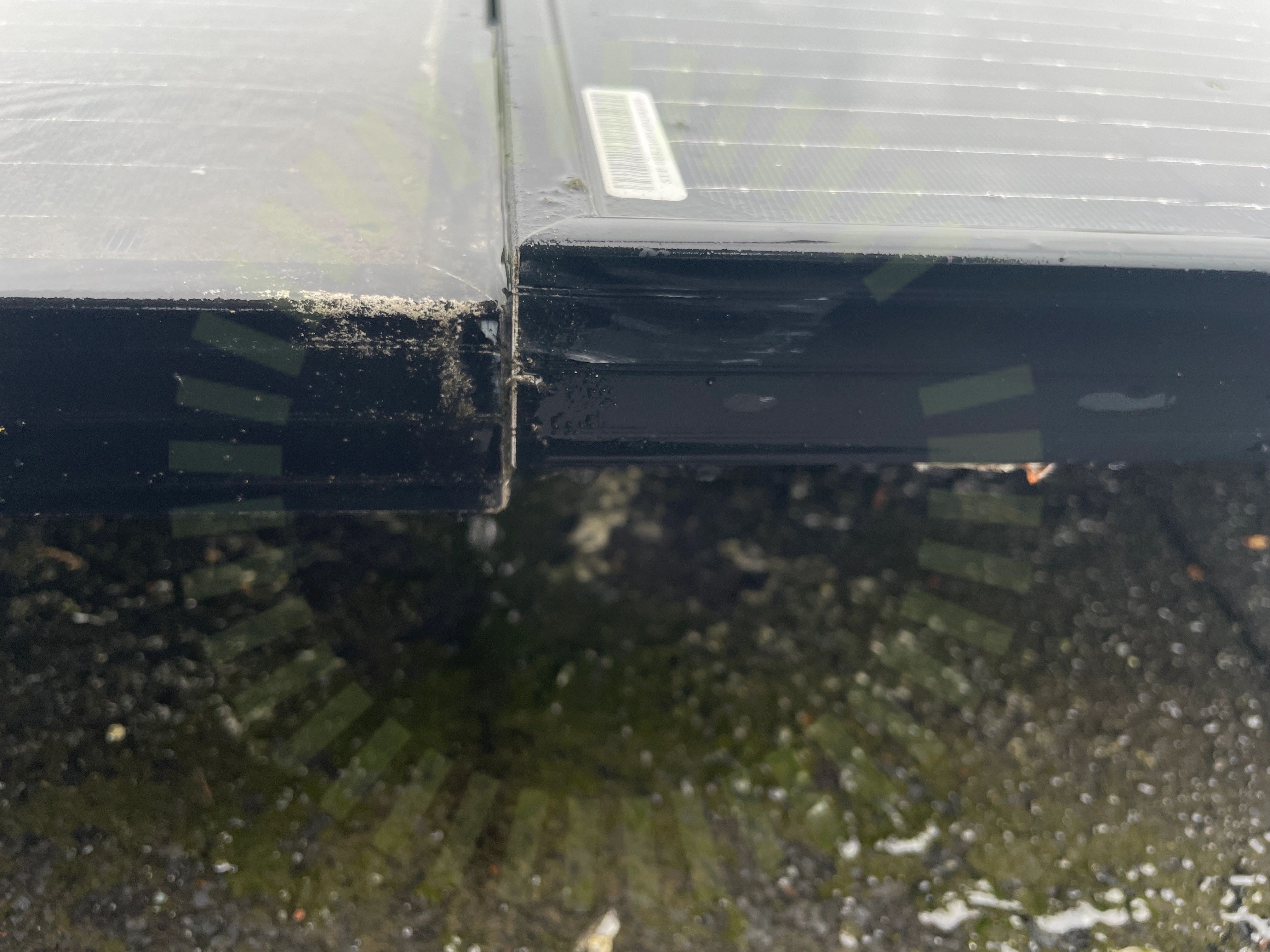

Panelramar separerade

5.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 4
Stress på kontakter

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna. Generellt förekommande.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/16
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablaget böjradieSkador på panelSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/32

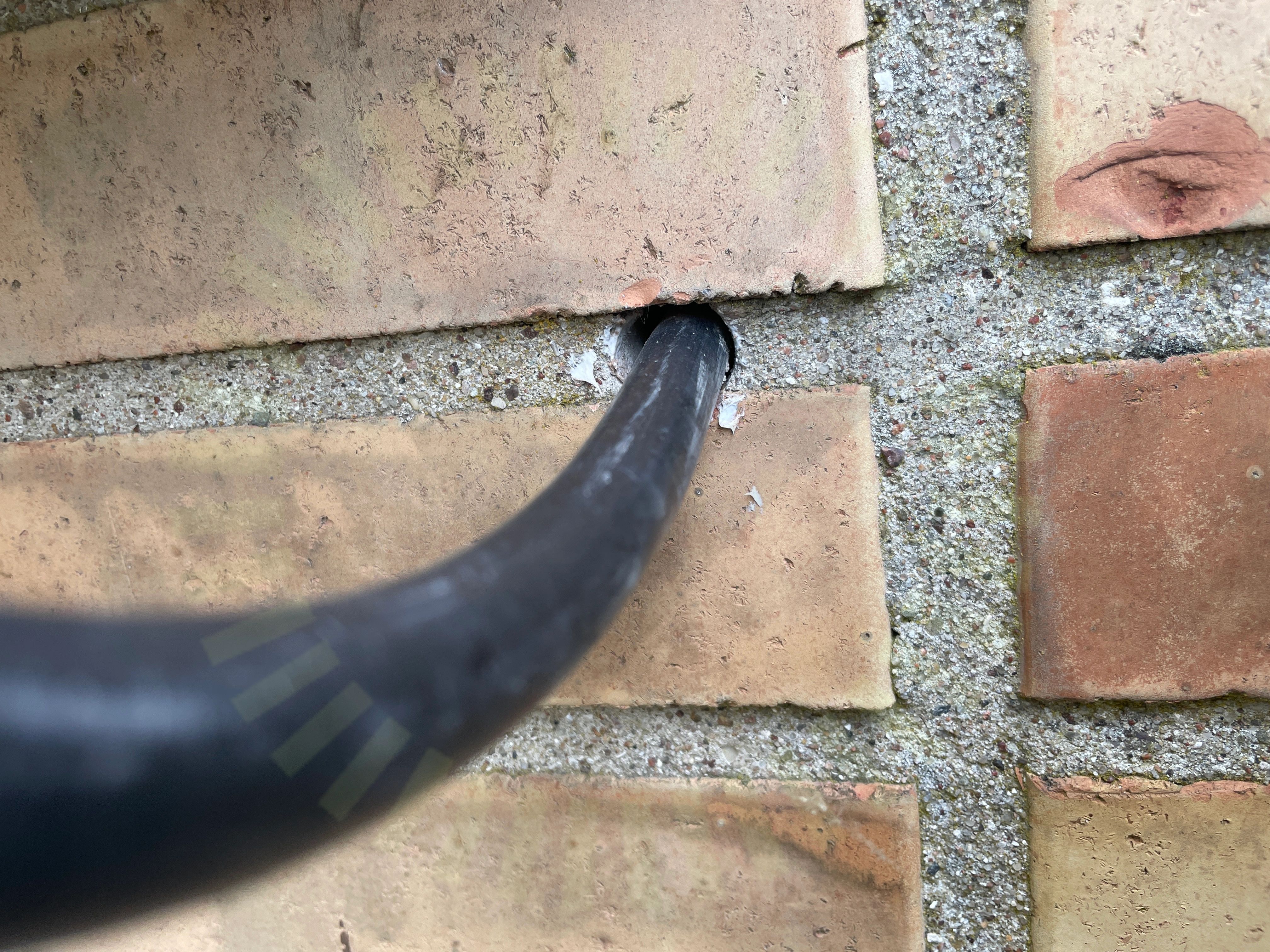

Genomföringar

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

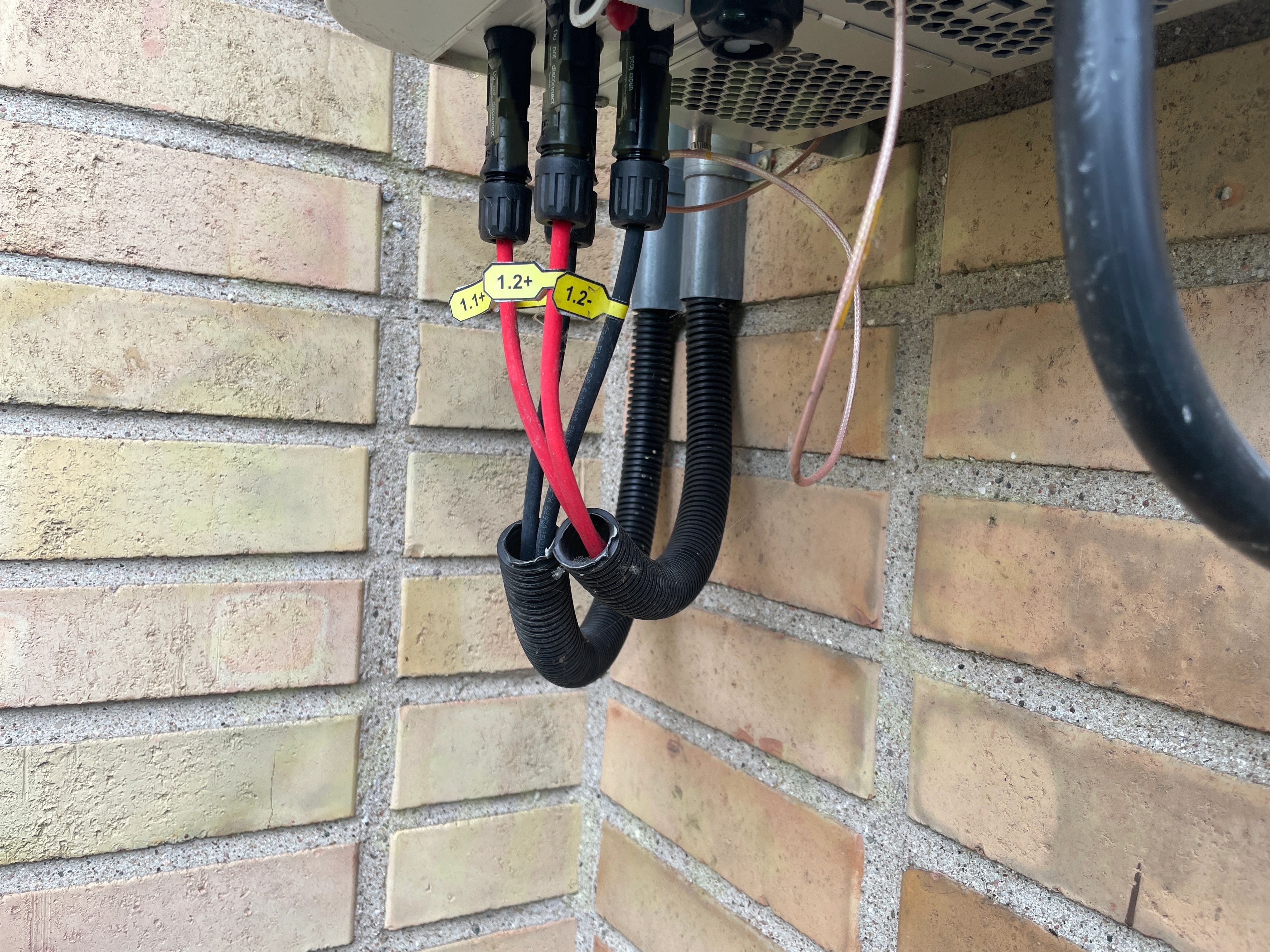

Stress på kontakter

7.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress genom tryck från skyddsslang.

Godkända kontrollpunkter

29/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/32
Strängdesign
