Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Svesol

Datum

15 november 2024

Ort

Falun, Dalarnas län
Kabeluppfästning
Skadat kablage
Skada vid brytare
93% godkända7% ej godkända

Om installationen

PanelerLuxor: EcoLine M108
MontagesystemCWL: Plåttak (Utan konsol)
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörSäkerhetsbrytare AC
Svesol

Installerad av Svesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

1.1 Jordtag nödström

Inte godkänd

Jordtag för nödström saknas. Det är inte tillåtet att använda nätägarens jord vid strömavbrott.

SS 436 40 00 (551.4.3.2)

Godkända kontrollpunkter

3/4
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
Batteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Säkerhetsbrytare AC

Anmärkningar

2/7

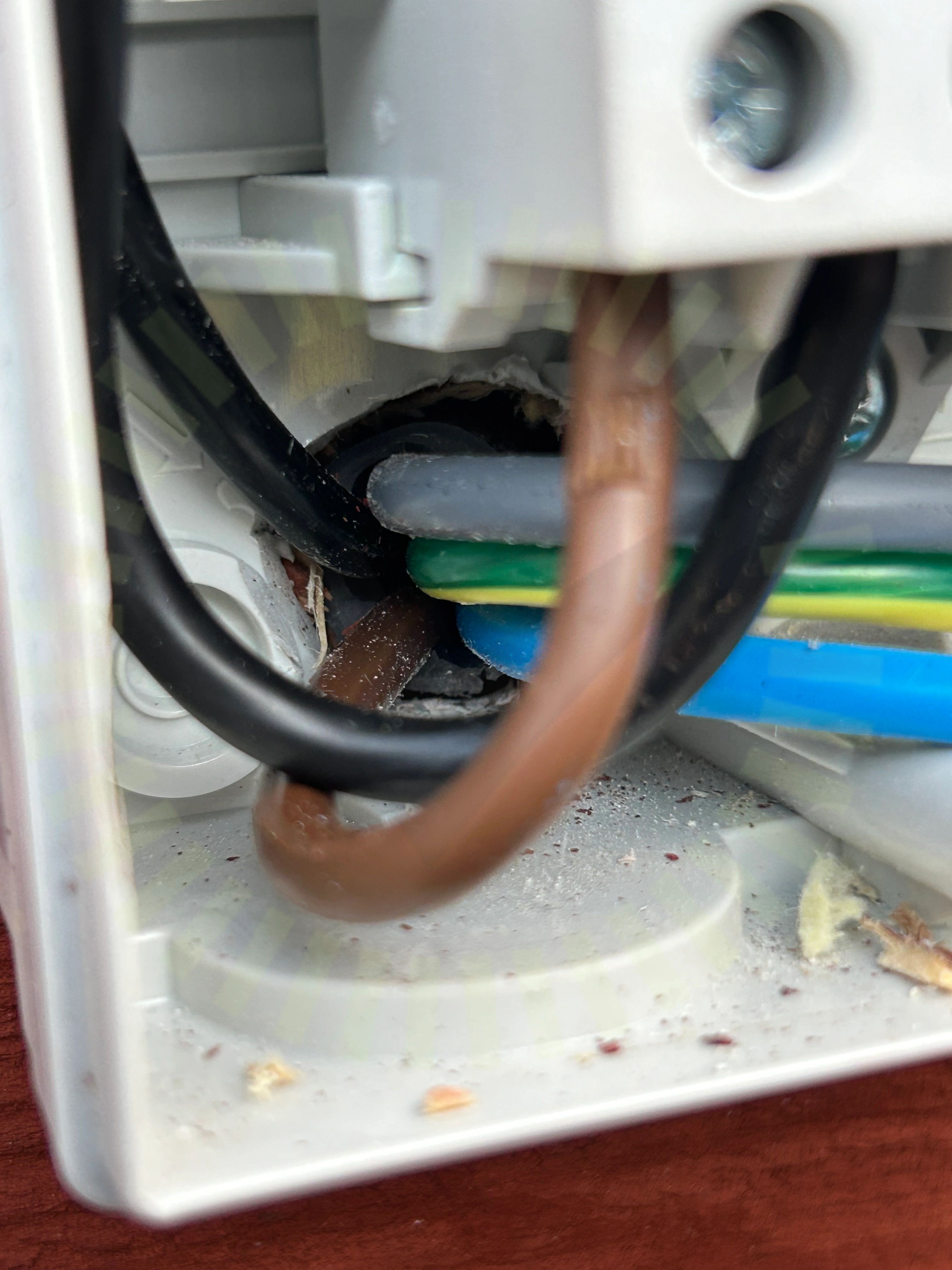

Kabelinföringar

3.1 Kabelinföringar

Inte godkänd

Kabelgenomföringar är inte tätade.

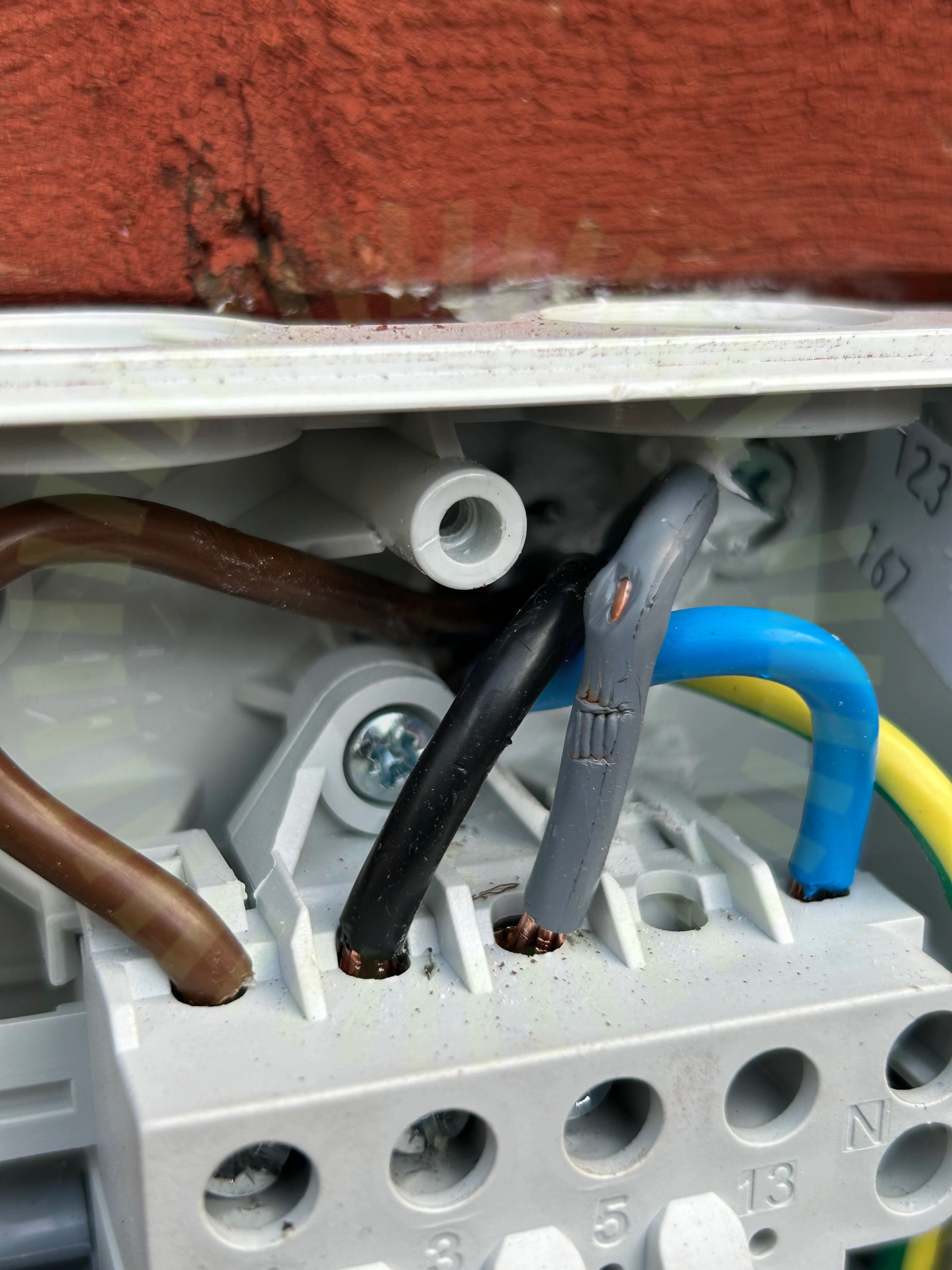

Skada vid brytare

3.2 Skada vid brytare

Inte godkänd

Skador noterade på kabel i säkerhetsbrytaren.

Godkända kontrollpunkter

5/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering Säkerhetsbrytare

Tak 1, CWL: Plåttak (Utan konsol)

Anmärkningar

1/21
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

19/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorMittklämmorPlåtens tjocklekPlåtinfästningSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSkruvarnas monteringSnö- och VindlastberäkningSäkerhetsavståndTyp av infästningTätningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21
Takgenomföring

Tak 1, Luxor: EcoLine M108

Godkända kontrollpunkter

11/16
DragavlastadeDräneringshålFästens placeringFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradieMellanrumSkadaSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

5/16
Böjradie kablageFörbindelse av kontakterKontaktdonStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

2/4

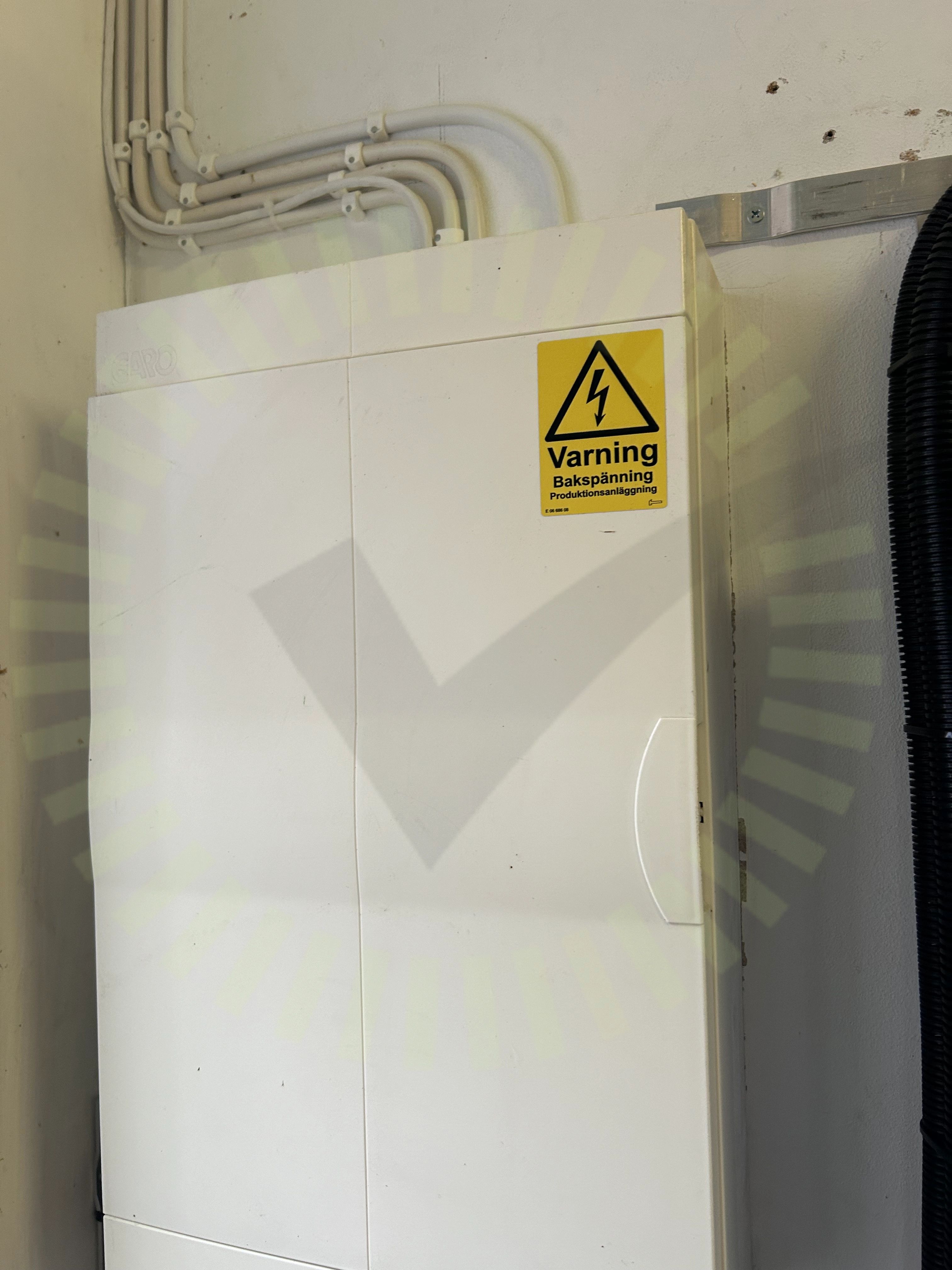

Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

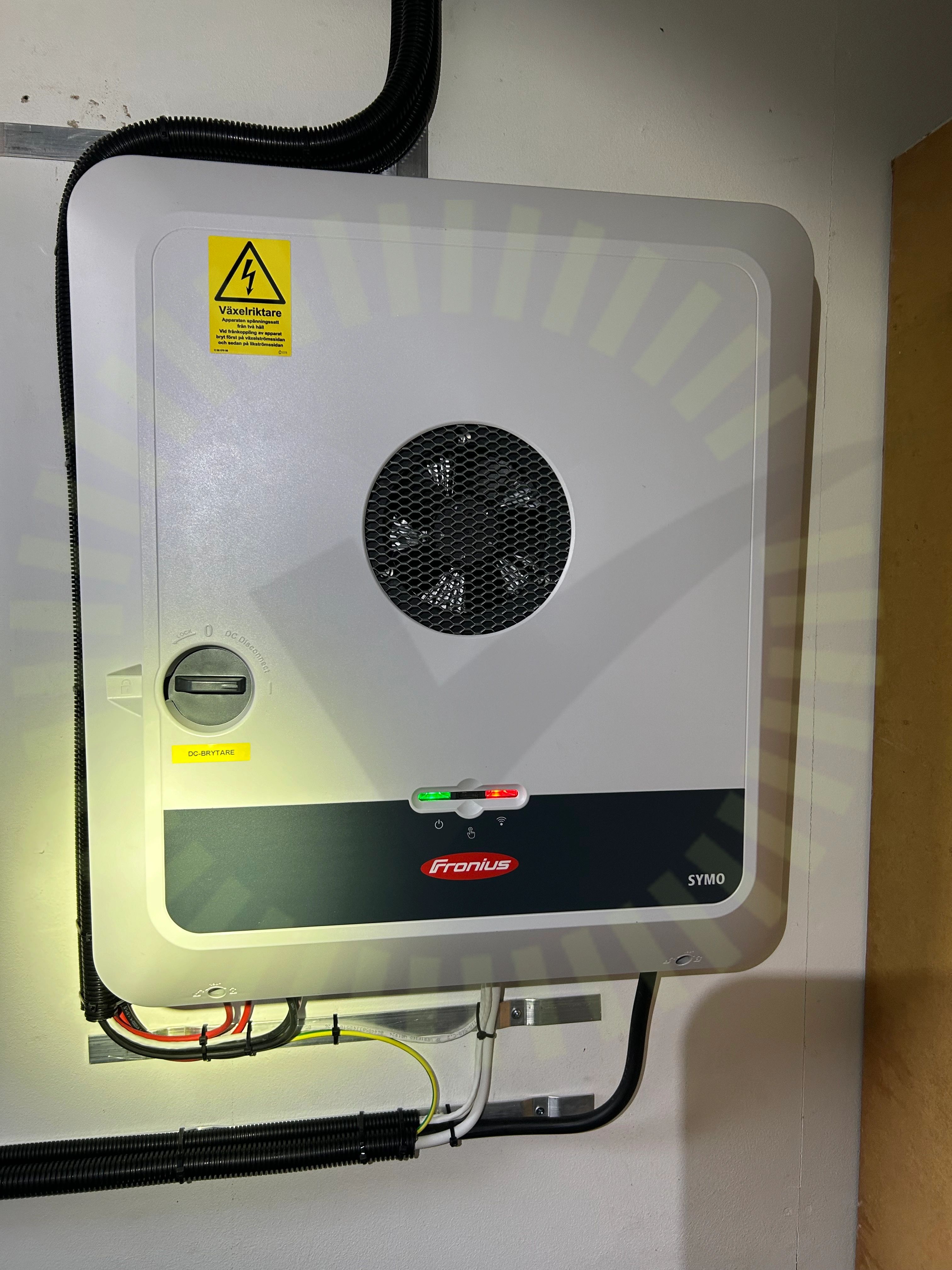

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/33

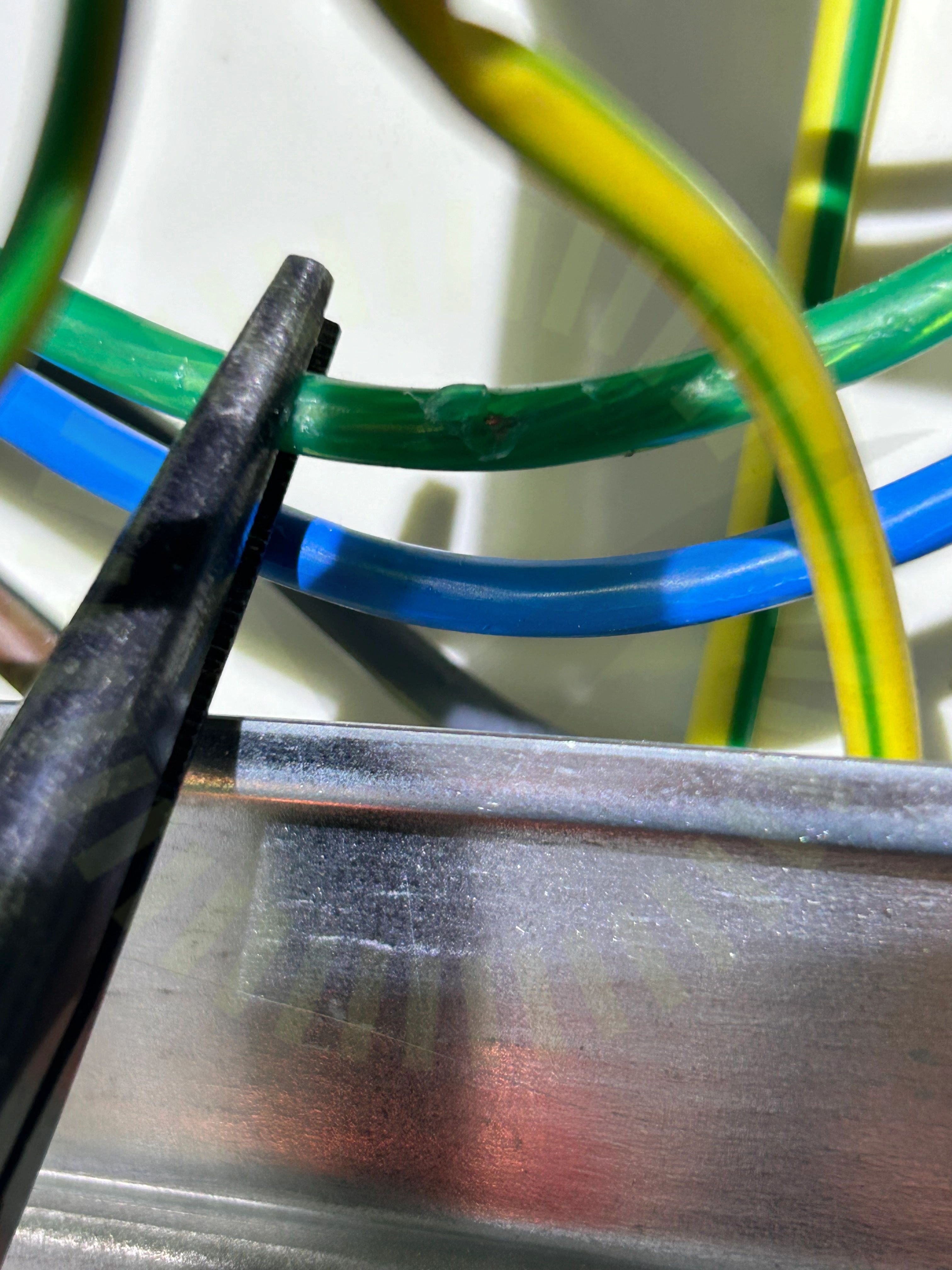

Skadat kablage

7.1 Skadat kablage

Inte godkänd

Kabel är skadad i undercentralen.

Godkända kontrollpunkter

31/33
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
DC Max Ström
