Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Mariebergs Brasvärme & Solenergi

Datum

27 september 2023

Ort

Vänge, Uppsala län
Mittklämmor
Skenskarvar
Läktinfästning
90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Mariebergs Brasvärme & Solenergi

Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Säkerhetsbrytare DC

Godkända kontrollpunkter

7/7
BöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/16
Skador på panel

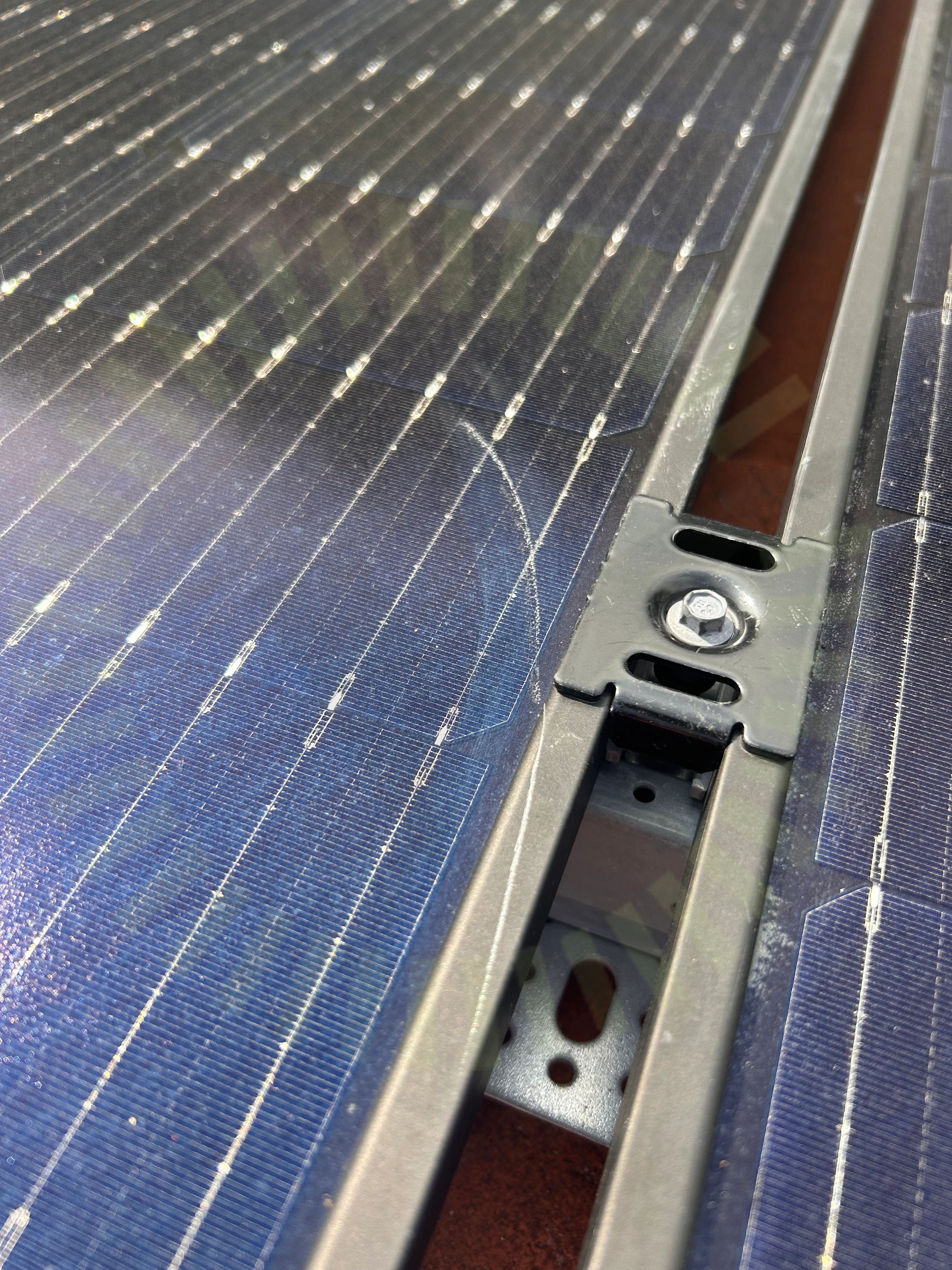

4.1 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Stress på kontakter

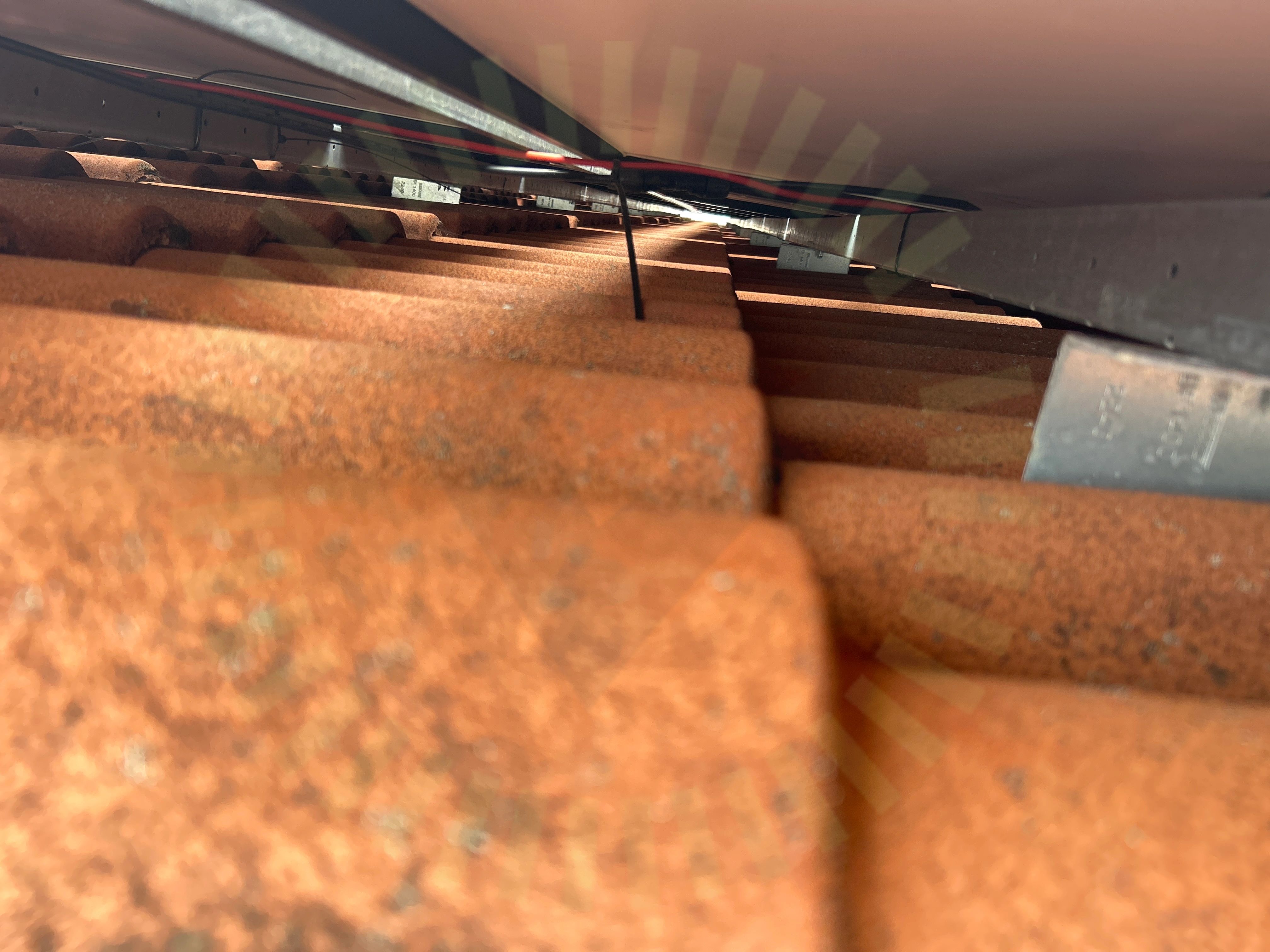

4.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

7/18
DC kabel förläggning

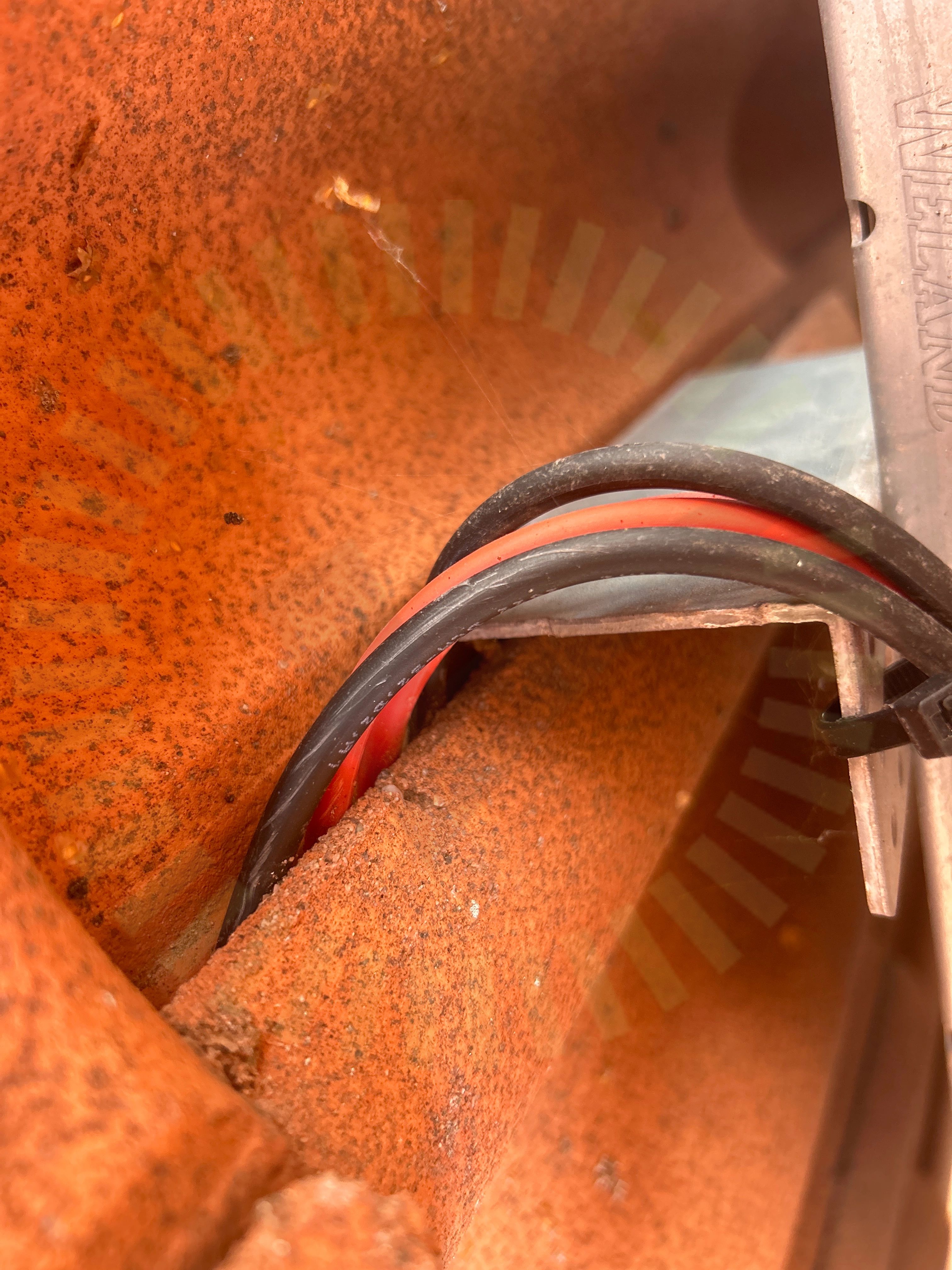

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt.

Kabeldragning mellan takytor

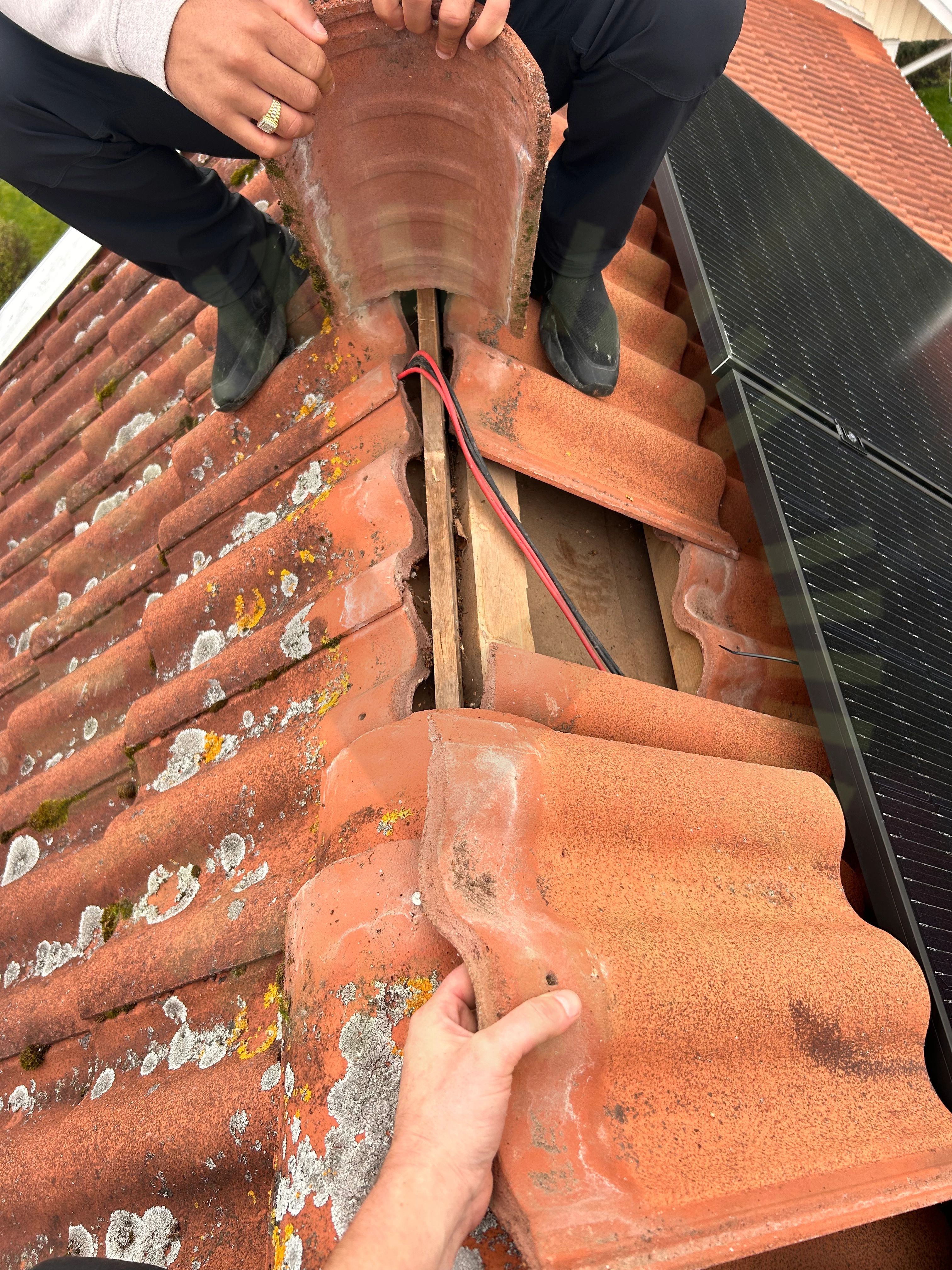

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. DC kablage ligger löst under tegelpannorna hela vägen ner till genomföring vid takfot.

SS 436 40 00 (712.522.101)
Kabeluppfästning

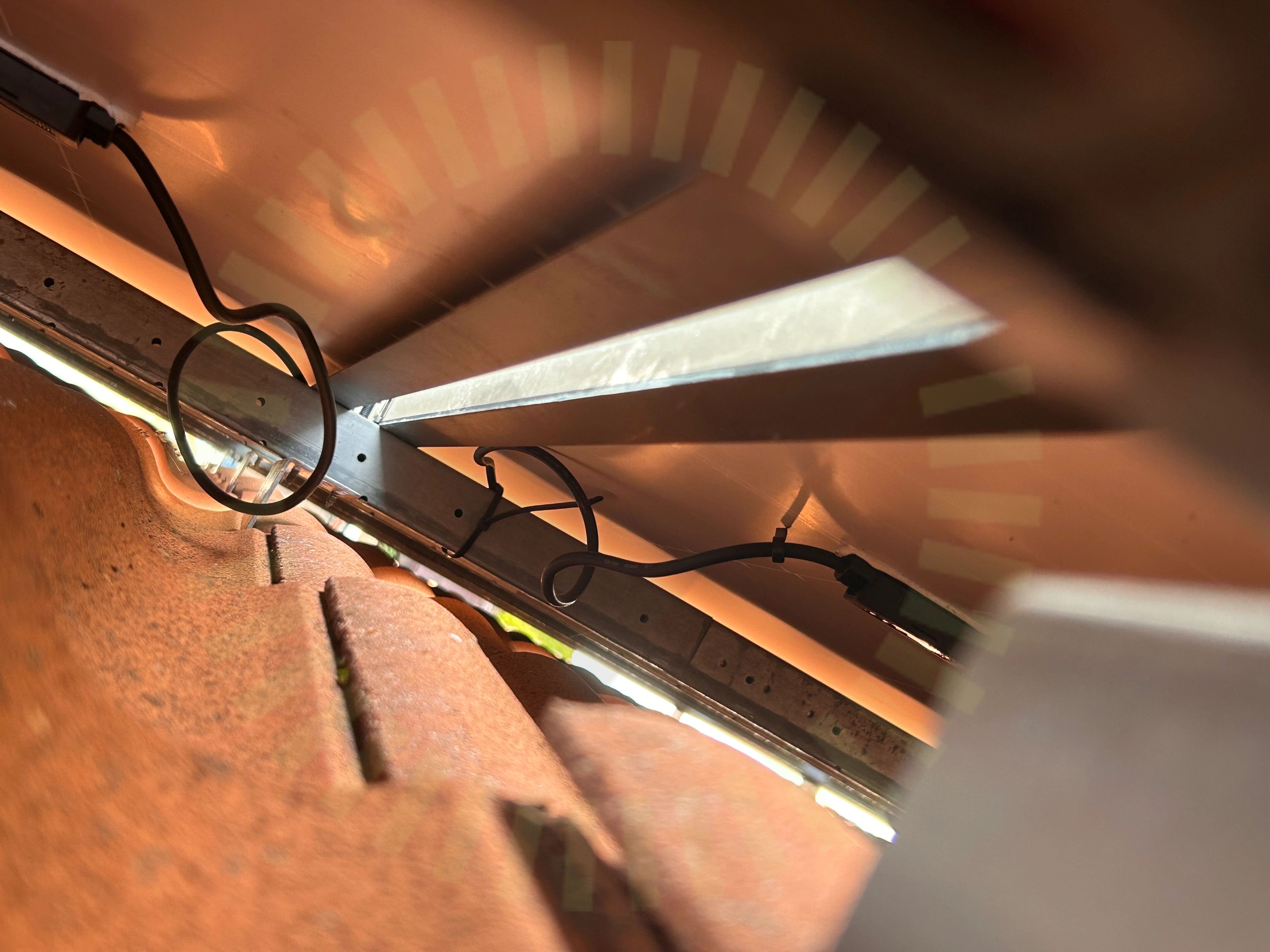

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

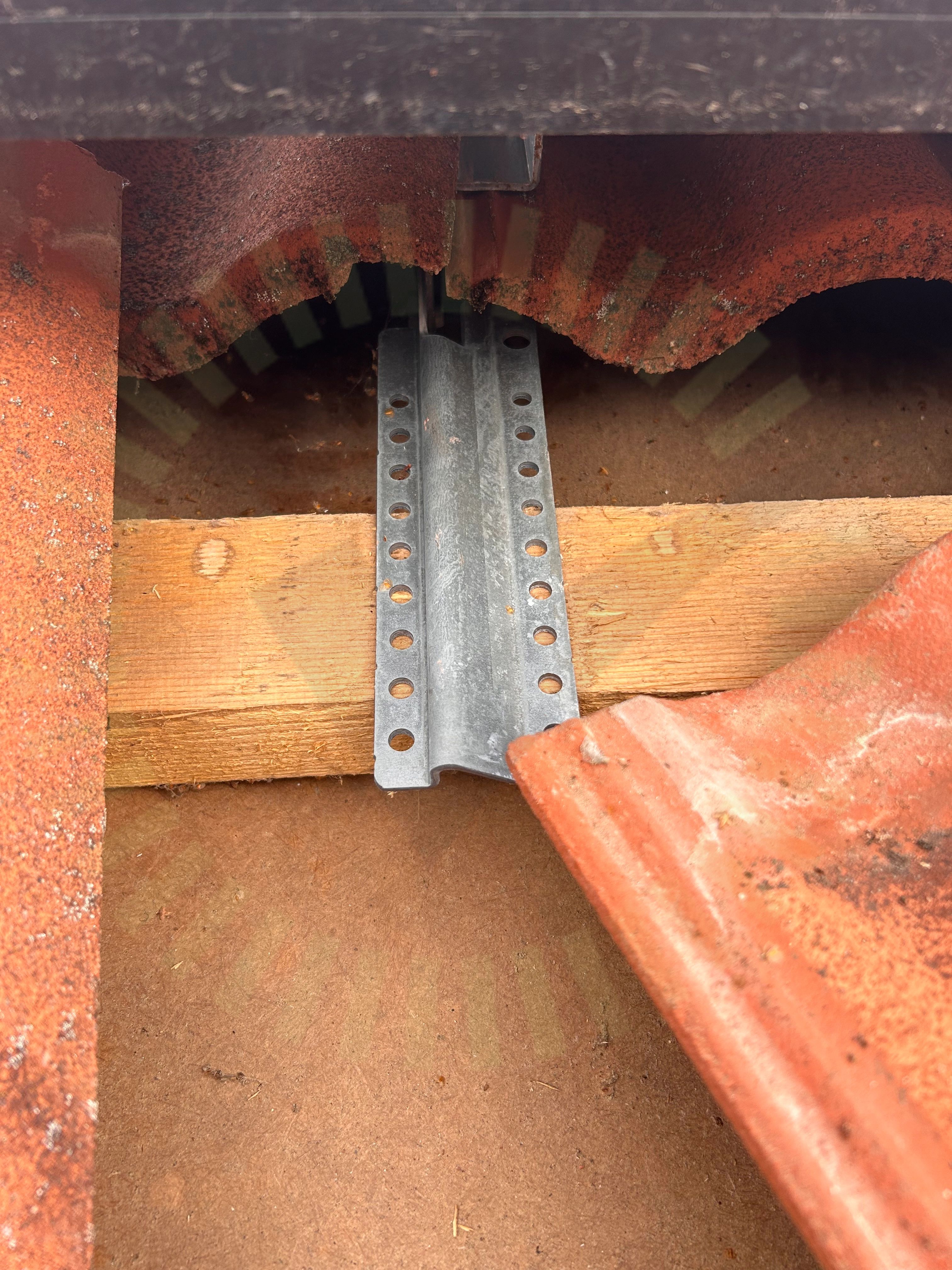

Läktinfästning

5.4 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101
Mittklämmor

5.5 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. För hårt åtdragna.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenskarvar

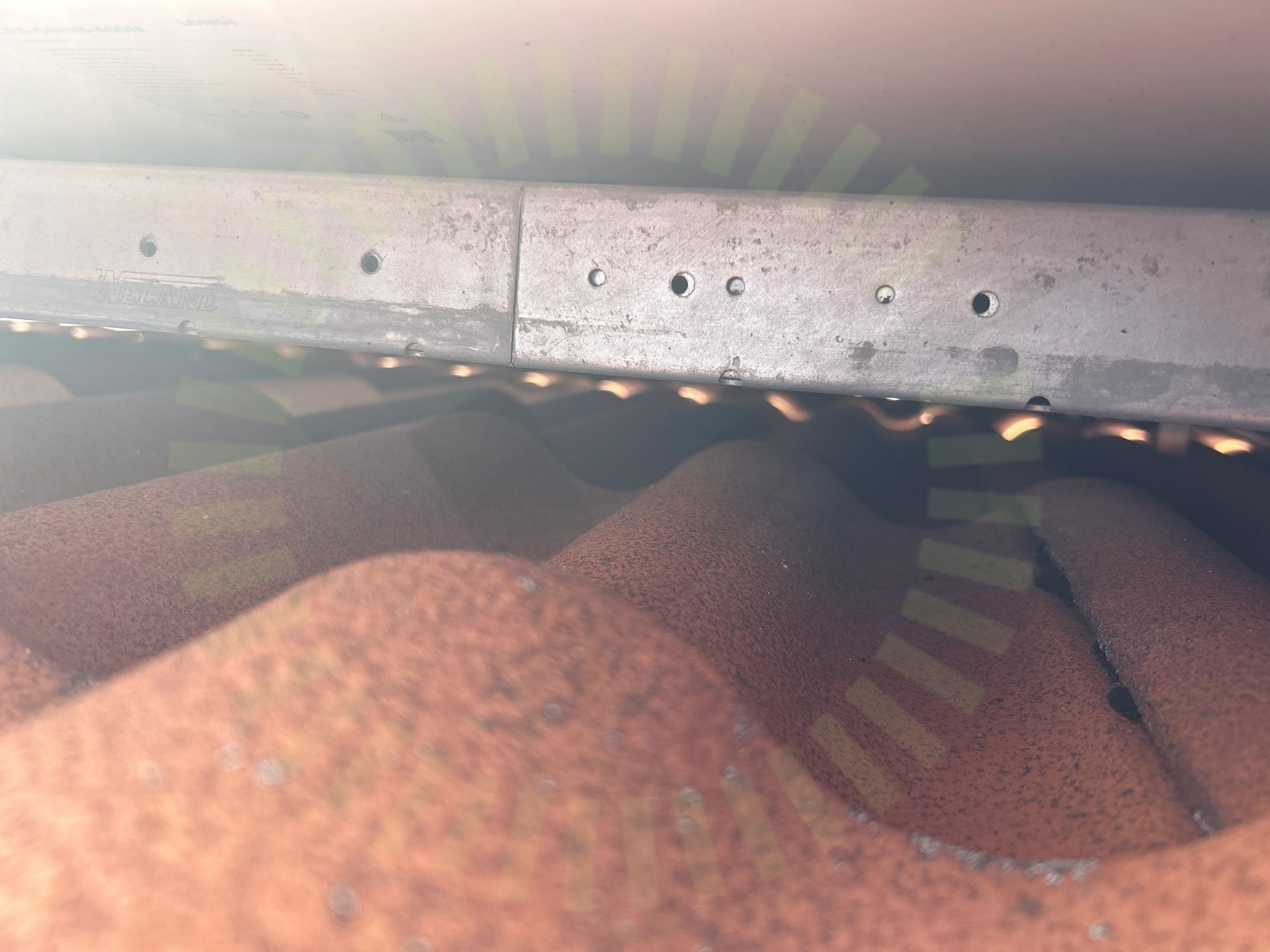

5.6 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101
Underliggande takpanna

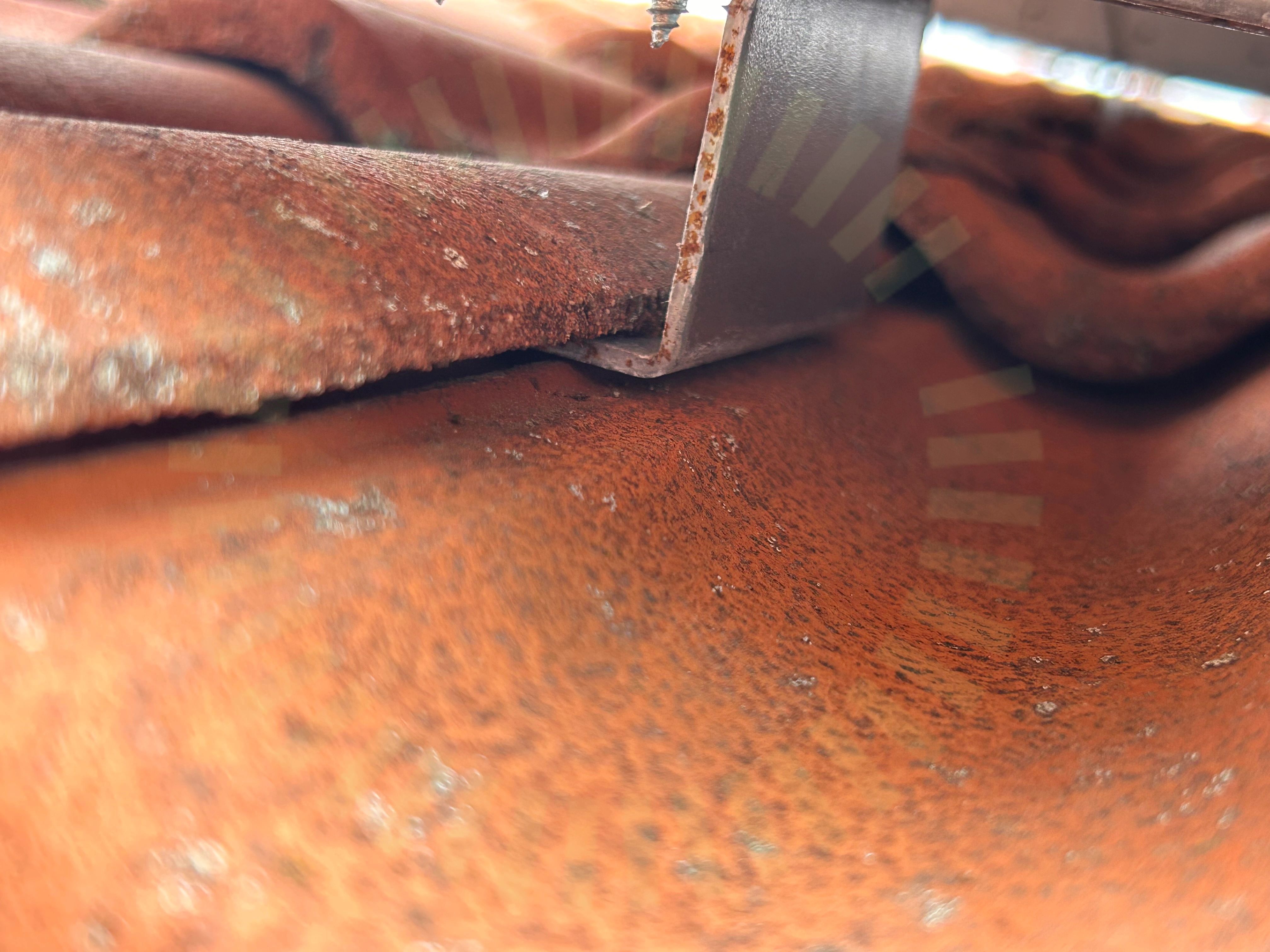

5.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

11/18
Främmande materialFöremål mellan skena och panelramKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängTakgenomföringTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
Dubbel matning

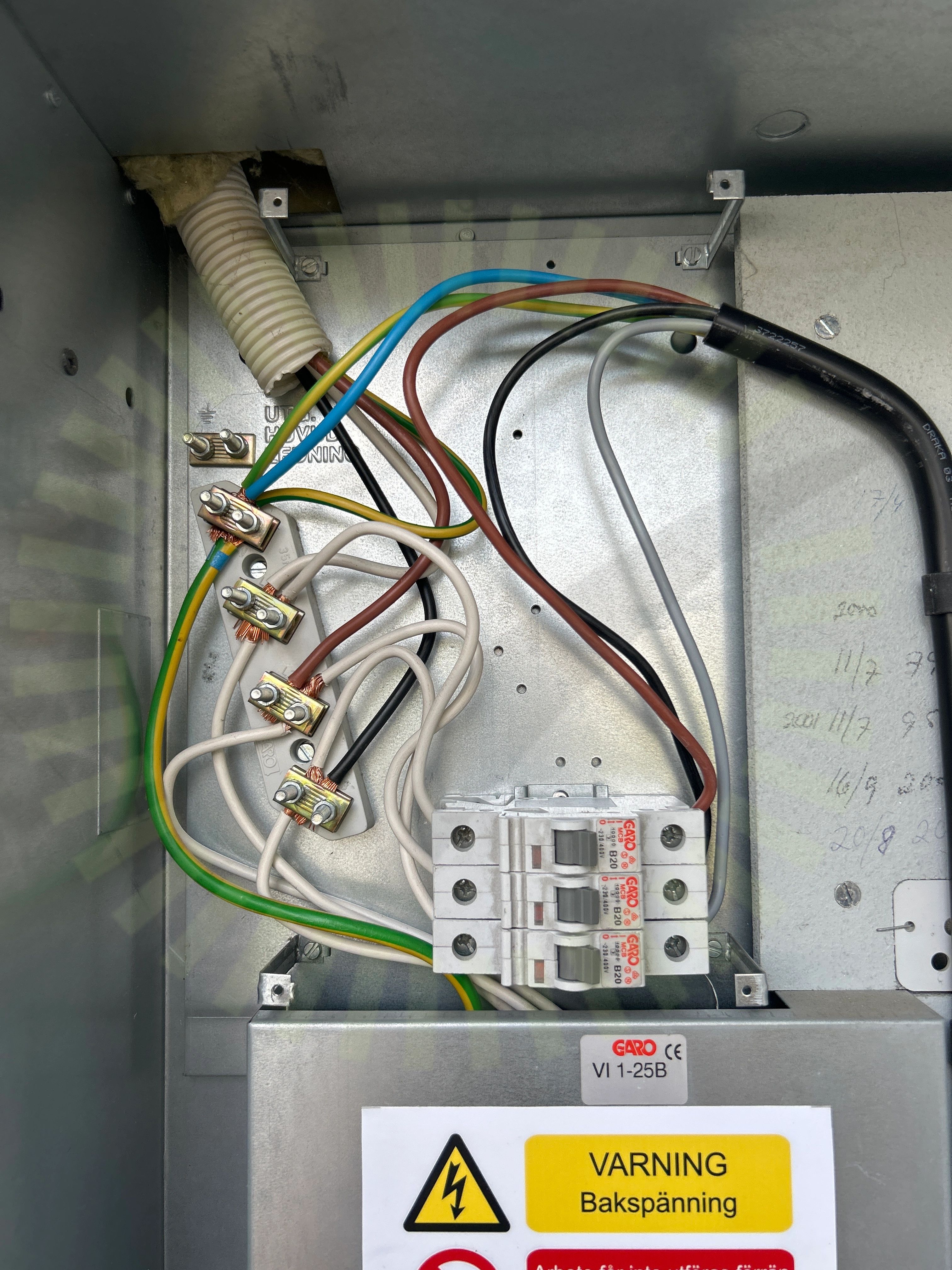

7.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Kabeln är 6mm2 och kan nu matas med 20A från huvudsäkring och 20,2A från solceller.

Godkända kontrollpunkter

35/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
