Besiktningsrapport

9.5

Installation genom

1KOMMA5°

Datum

4 december 2024

Ort

Malmköping, Södermanlands län

Kabelinföringar

Klämmornas storlek

Enkelisolerade ledare

Kabelinföring mätarskåp

93% godkända7% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd till växelriktareBatteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/17

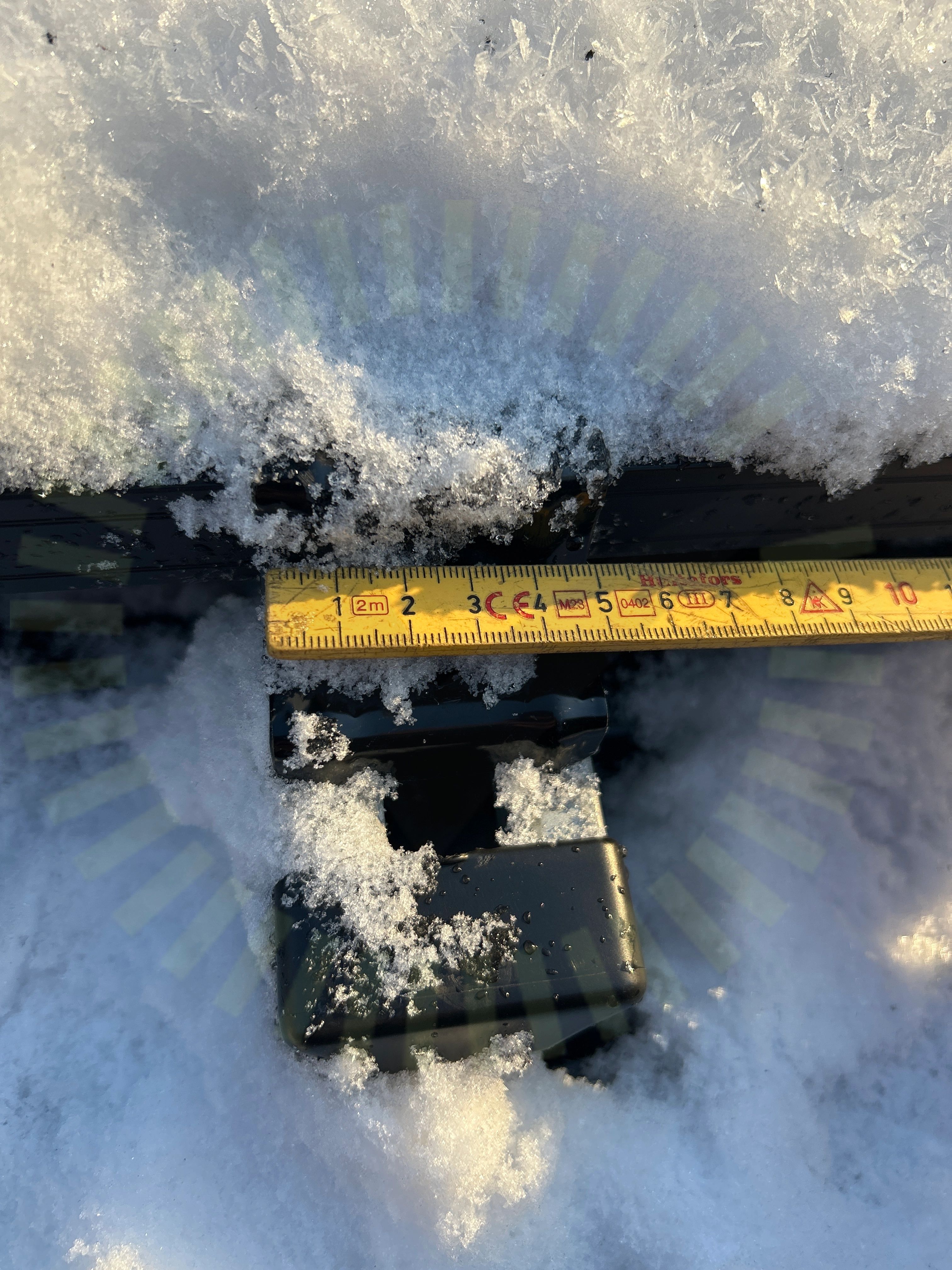

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakterKontaktdonSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

1/15

5.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/15

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/15

Mittklämmor

Undercentral

Anmärkningar

1/6

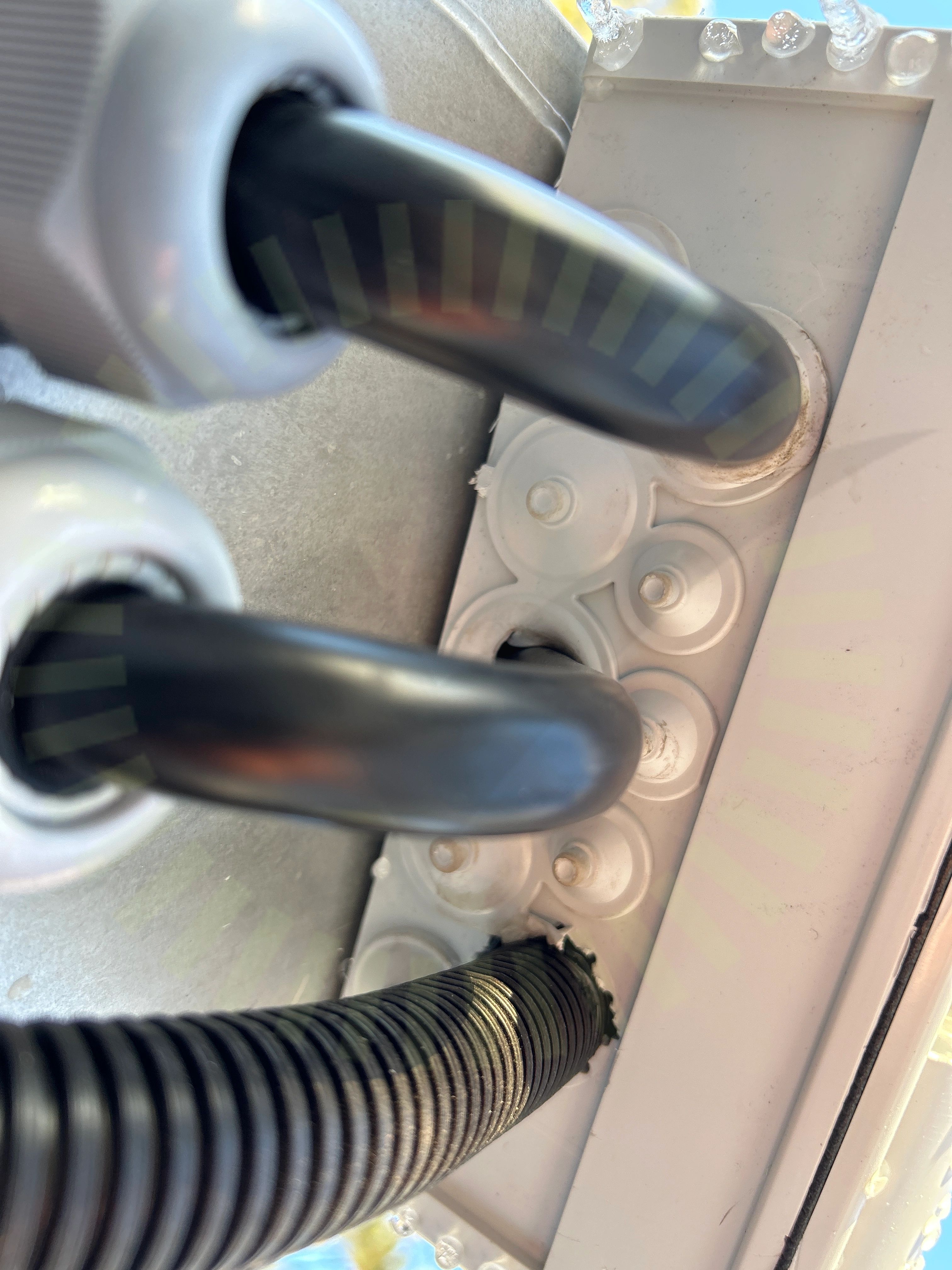

6.1 Kabelinföringar

Inte godkänd

Kabelinföringar håller inte tätt.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

8.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

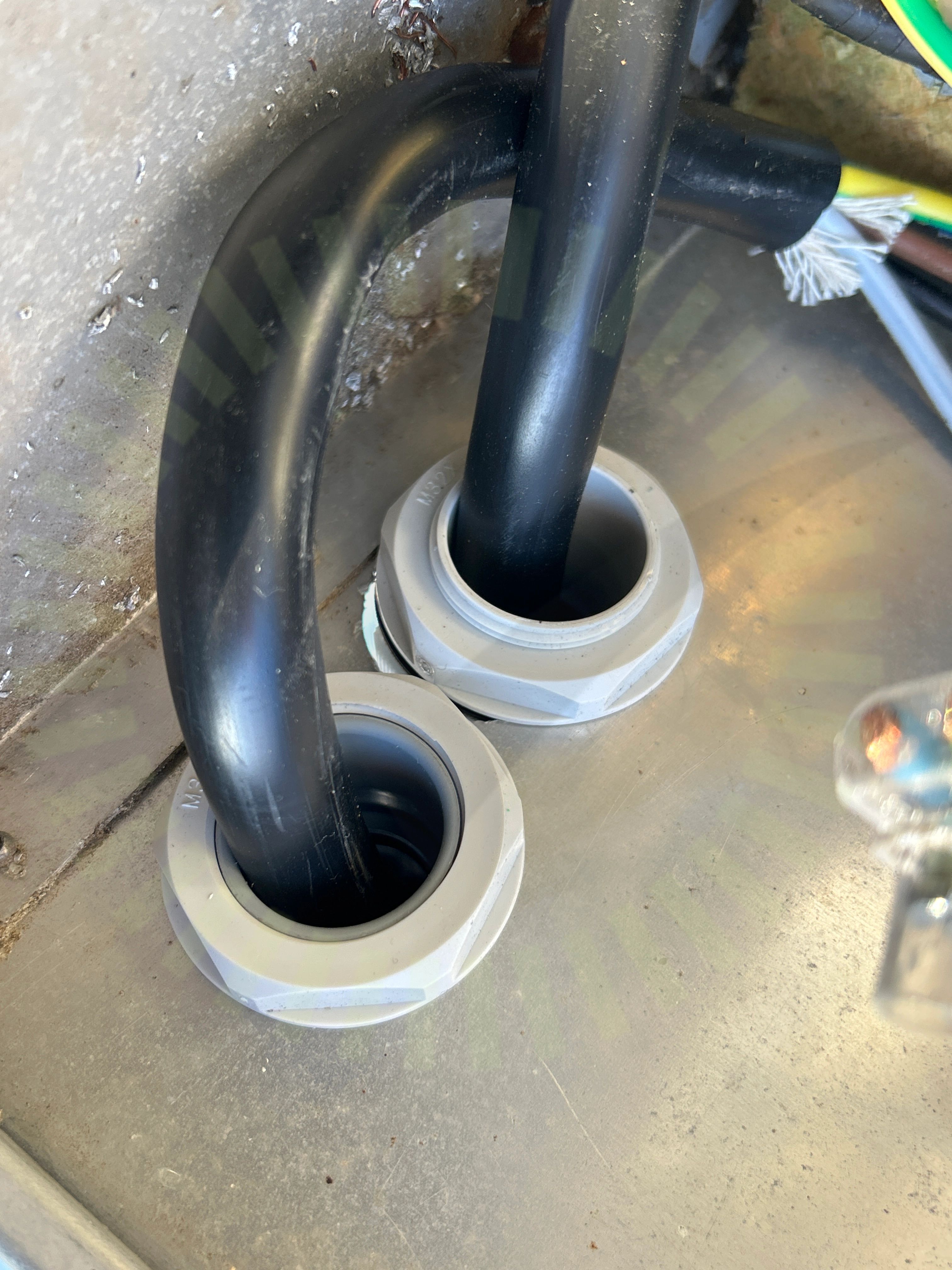

8.2 Kabelinföring mätarskåp

Inte godkänd

Håltagning i mätarskåp för stort för den använda förskruvningen.

Godkända kontrollpunkter

32/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37

DC Max SpänningDC Min SpänningSträngdesign
