Besiktningsrapport

9.8

Installation genom

EcoKraft

Datum

6 september 2023

Ort

Bunkeflostrand, Skåne län

Underliggande takpanna

Varning för likspänning

98% godkända2% ej godkända

Om installationen

Paneler SolarWatt: Vision AM 4.0

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSMA: STP (12-25)-50

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, SolarWatt: Vision AM 4.0

Godkända kontrollpunkter

13/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

1/29

3.1 Underliggande takpanna

Inte godkänd

Krokar ligger emot underliggande pannor.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

28/29

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTakstolsinfästningVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7

BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

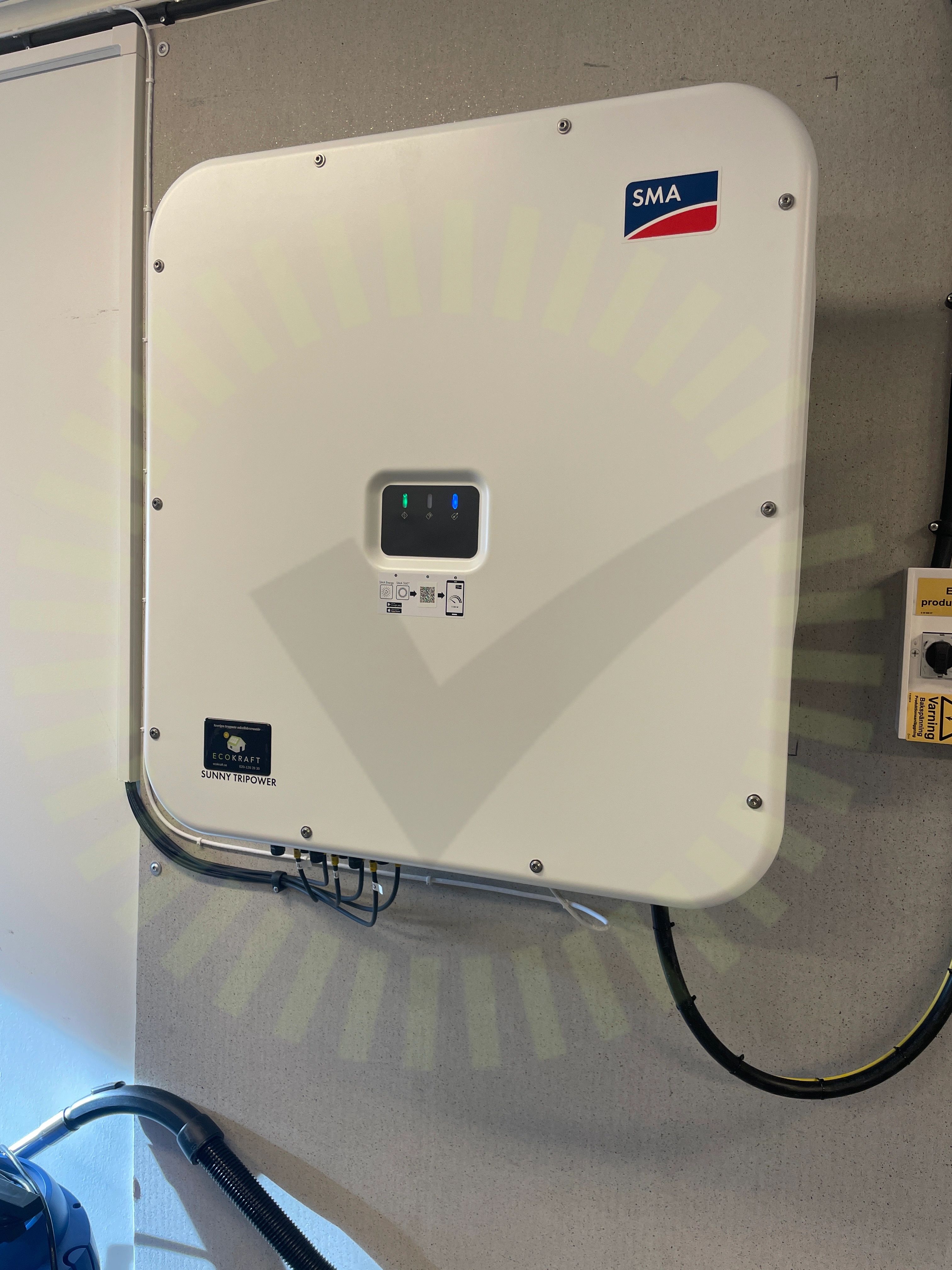

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Ej tillgängligt vid besiktning

1/5

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
