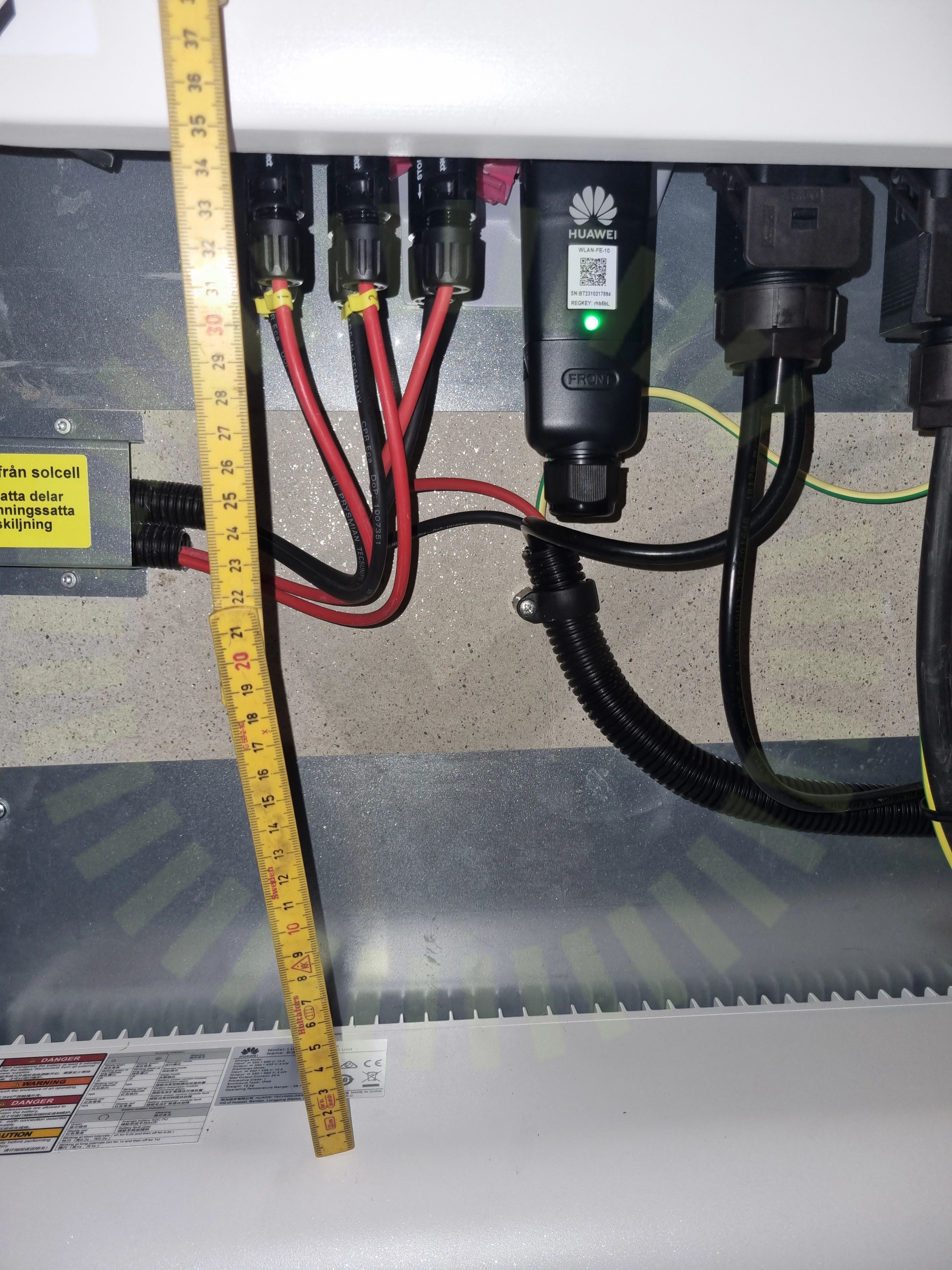

2.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Besiktningsrapport
9.5
Installation genom
Sesol
Datum
12 juni 2023
Ort
solna, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar

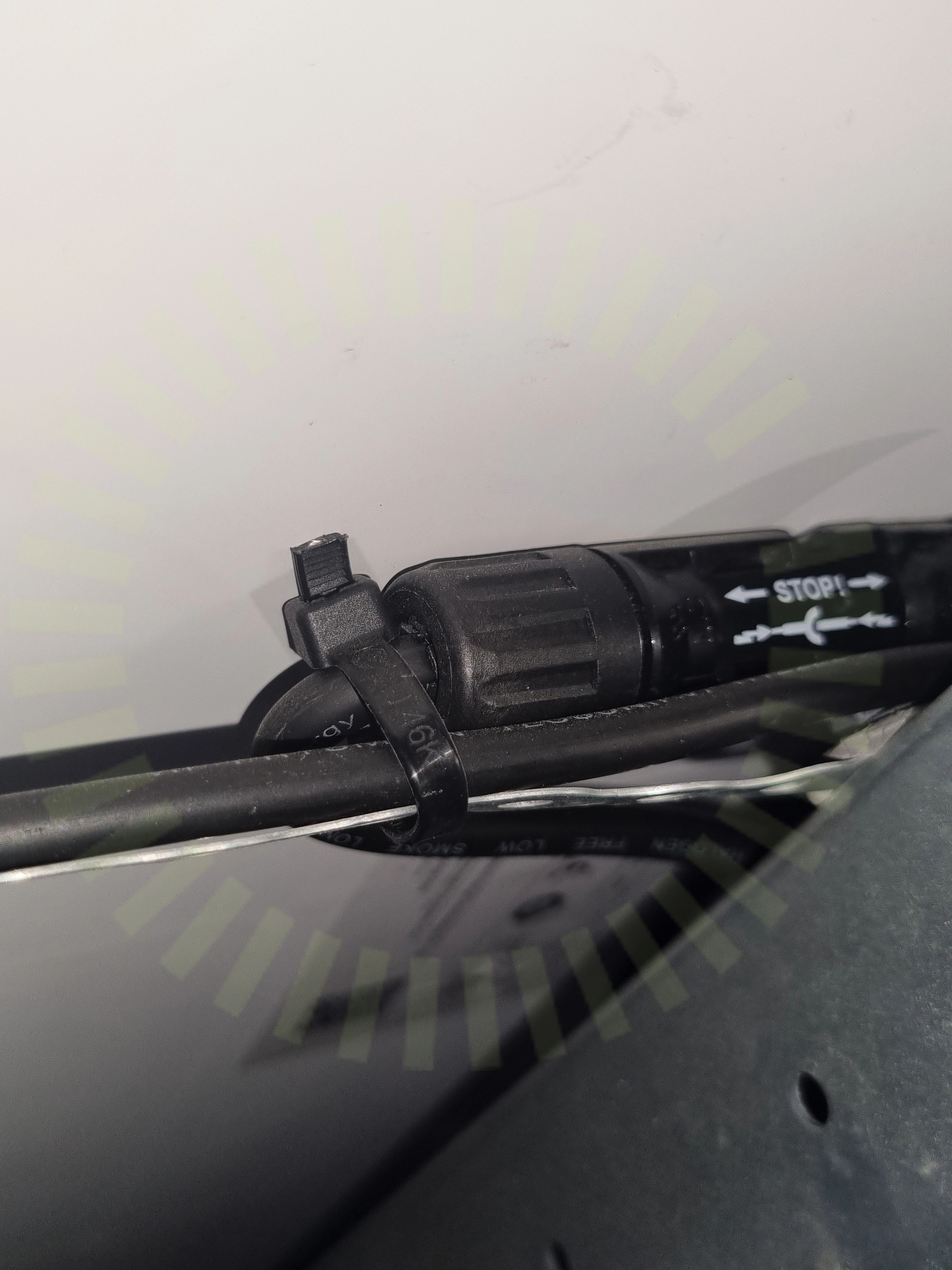

3/412.2 DC Kontakter anslutning
Inte godkändFörskruvning till DC kontakter på växelriktaren är inte korrekt dragna.

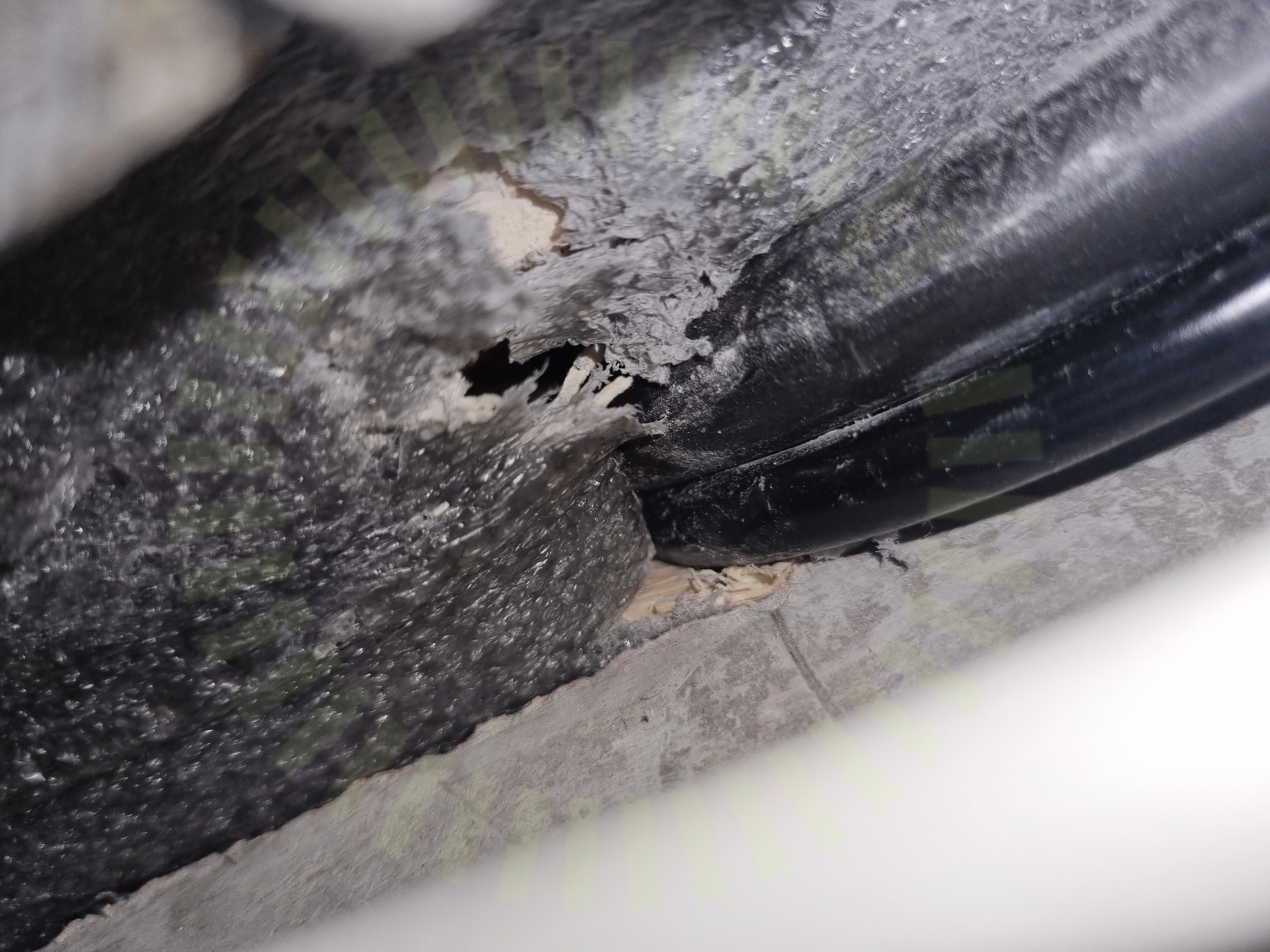

2.3 Genomföringar
Inte godkändGenomföring inte tätad.
Godkända kontrollpunkter
38/41AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
3/16

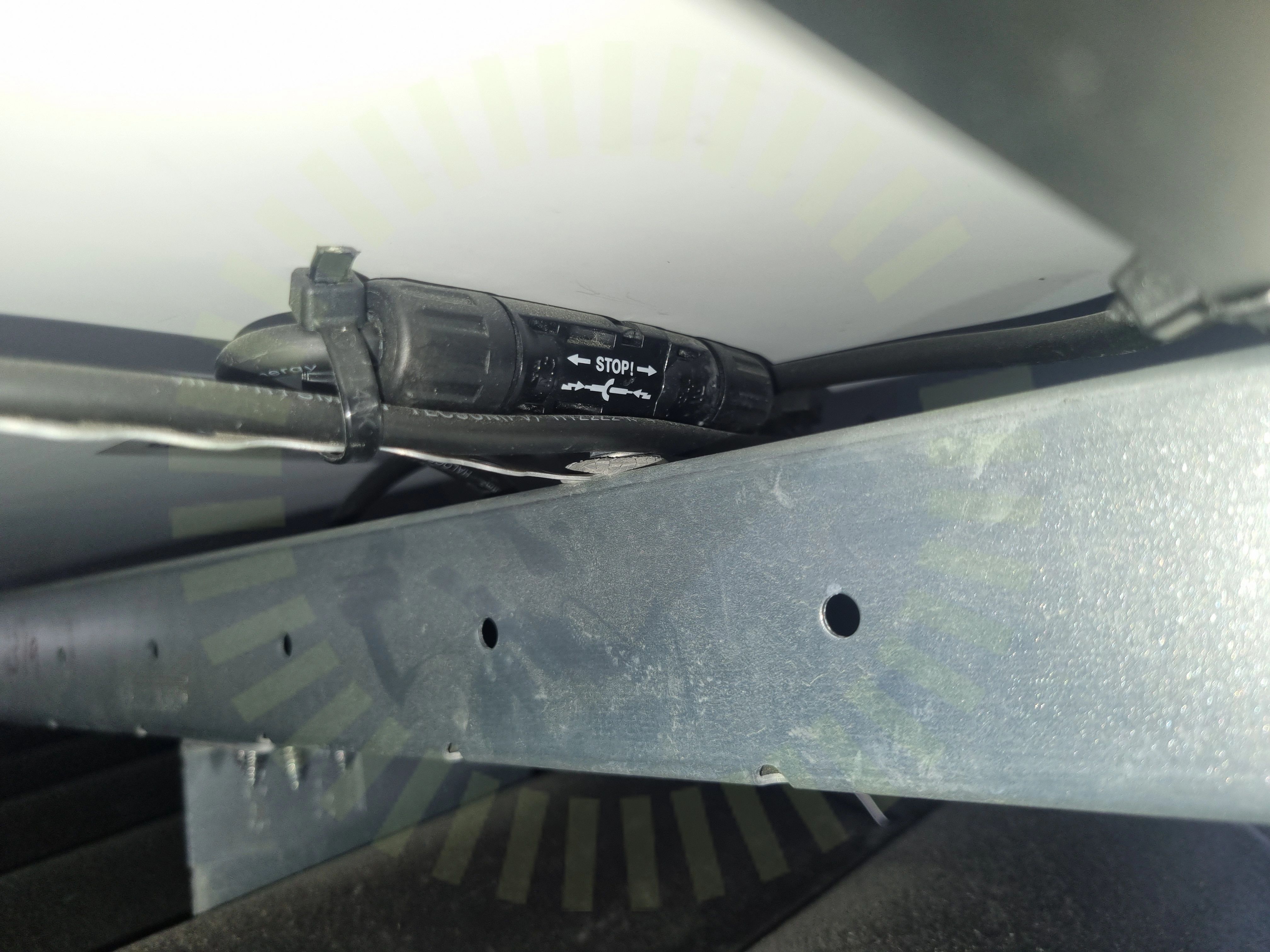

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Kontakt Ligger klämd mellan skena och panel med hårt tryck
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

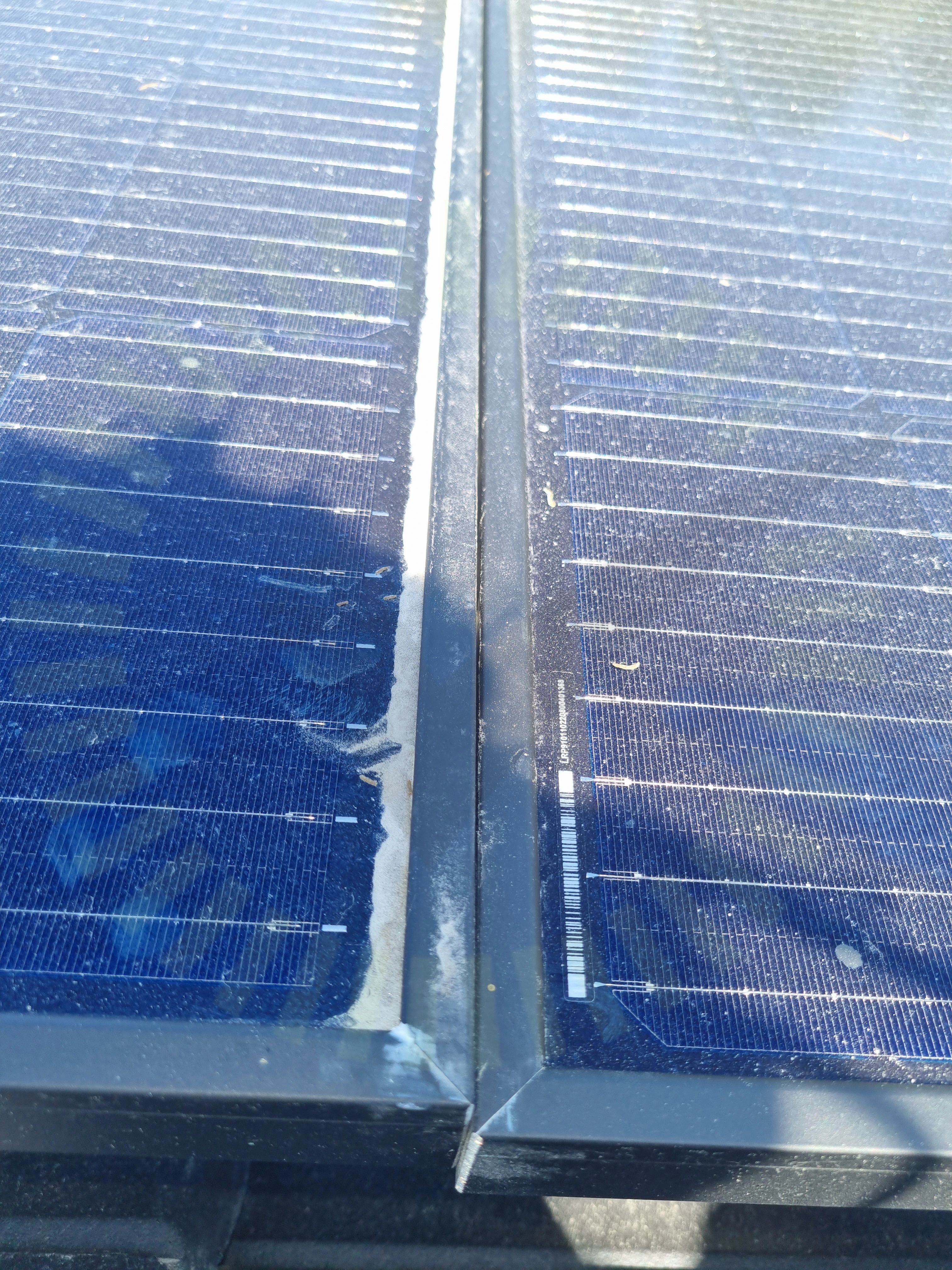

3.2 Mellanrum
Inte godkändPaneler är inte separerade.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.3 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie. Skarp böj på kablage som kommer ur kontakt
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
12/16Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/16Strängförläggning
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, Weland Stål: Råspont
Anmärkningar
1/1

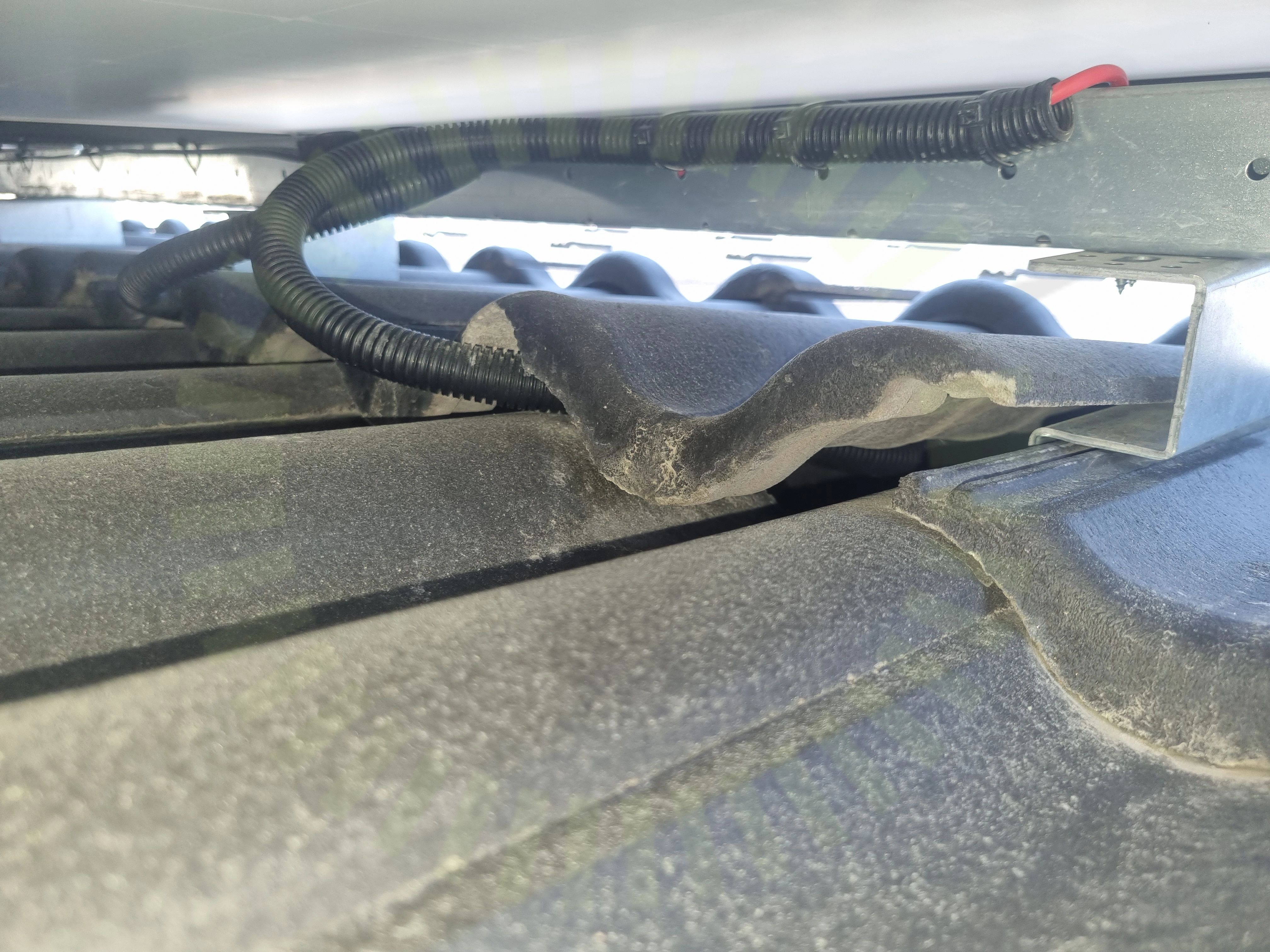

6.1 Glipa mellan takpannor/ trasiga takpannor
Inte godkändStor glipa mellan takpannor där man går ner med kablage/ flexrör
Weland Stål: Råspont
Godkända kontrollpunkter
22/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
