Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

ZolarTech i Skandinavien AB

Datum

14 december 2023

Ort

Lund, Skåne län
Skenornas överhäng
Kabeluppfästning
Ändklämmor
86% godkända14% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR (SOLID Framed) B.108
OptimerareTigo TS4-A-O
MontagesystemFixNordic: Betonpannor
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
ZolarTech i Skandinavien AB

Installerad av ZolarTech i Skandinavien AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, FixNordic: Betonpannor

Anmärkningar

6/23
Skenskarvar

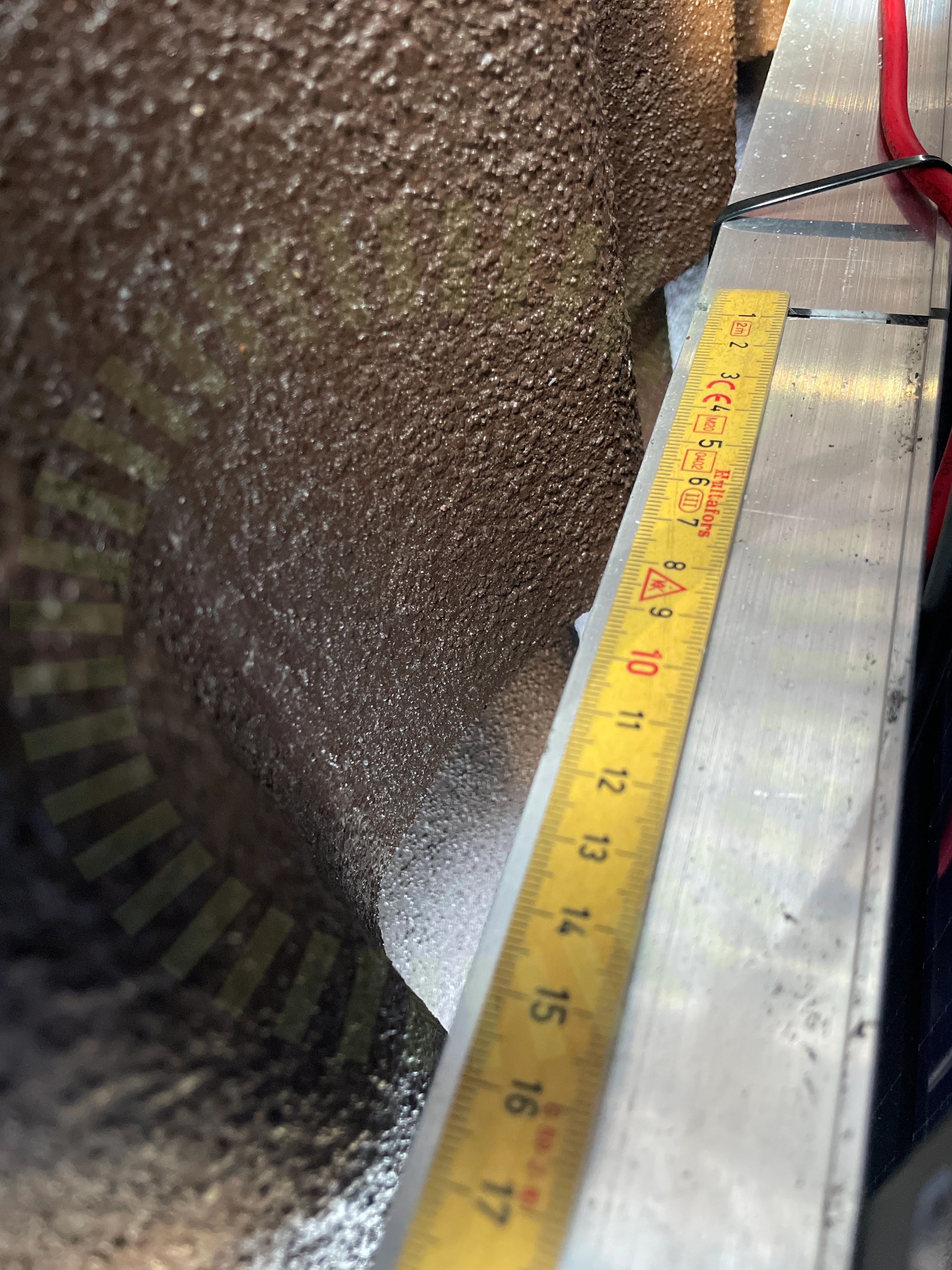

3.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Uppmätt mått 6 mm.

Assembly system for tile roofing From FIXNORDIC, Sida 10
Kabeluppfästning

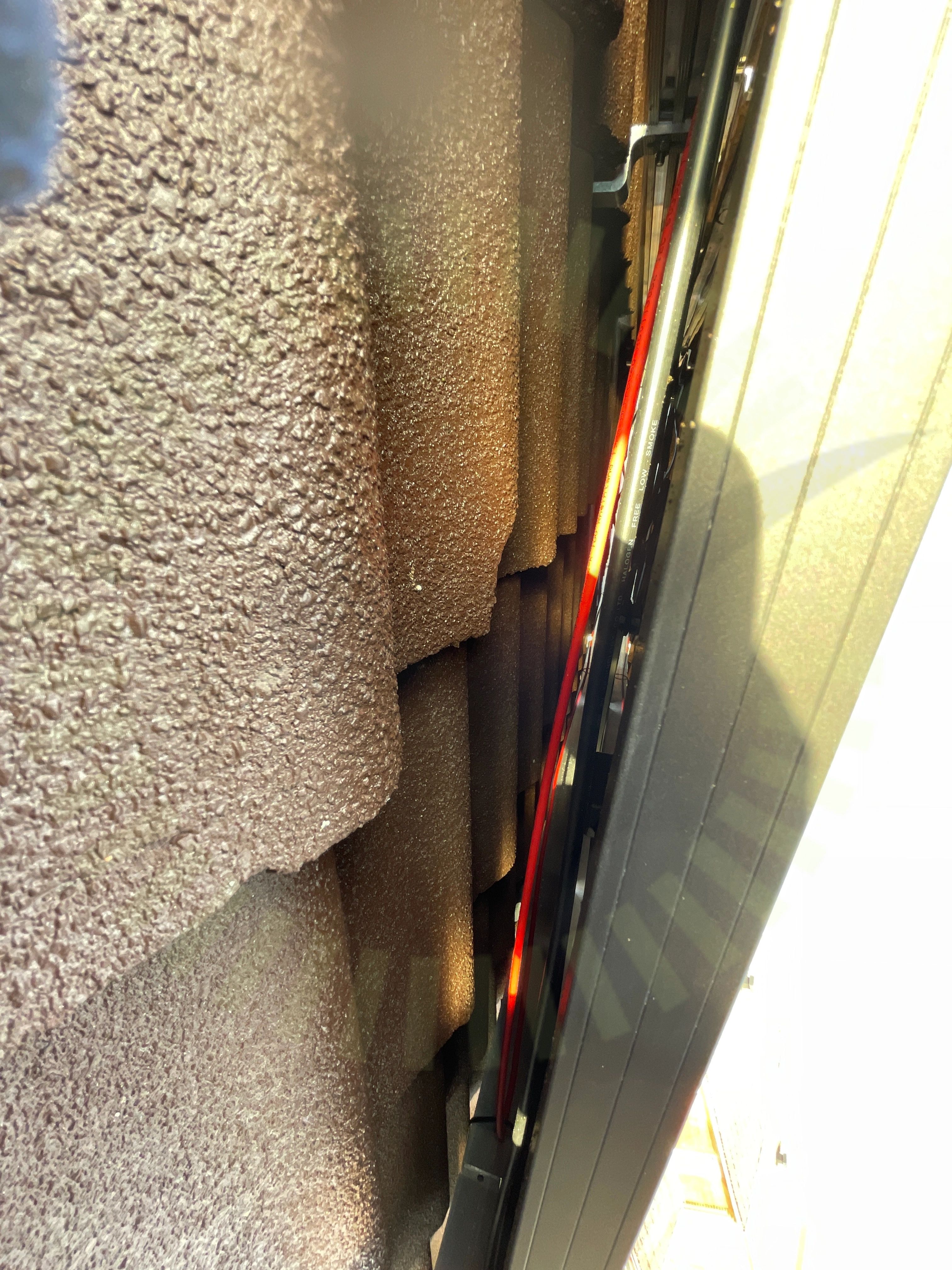

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenornas överhäng

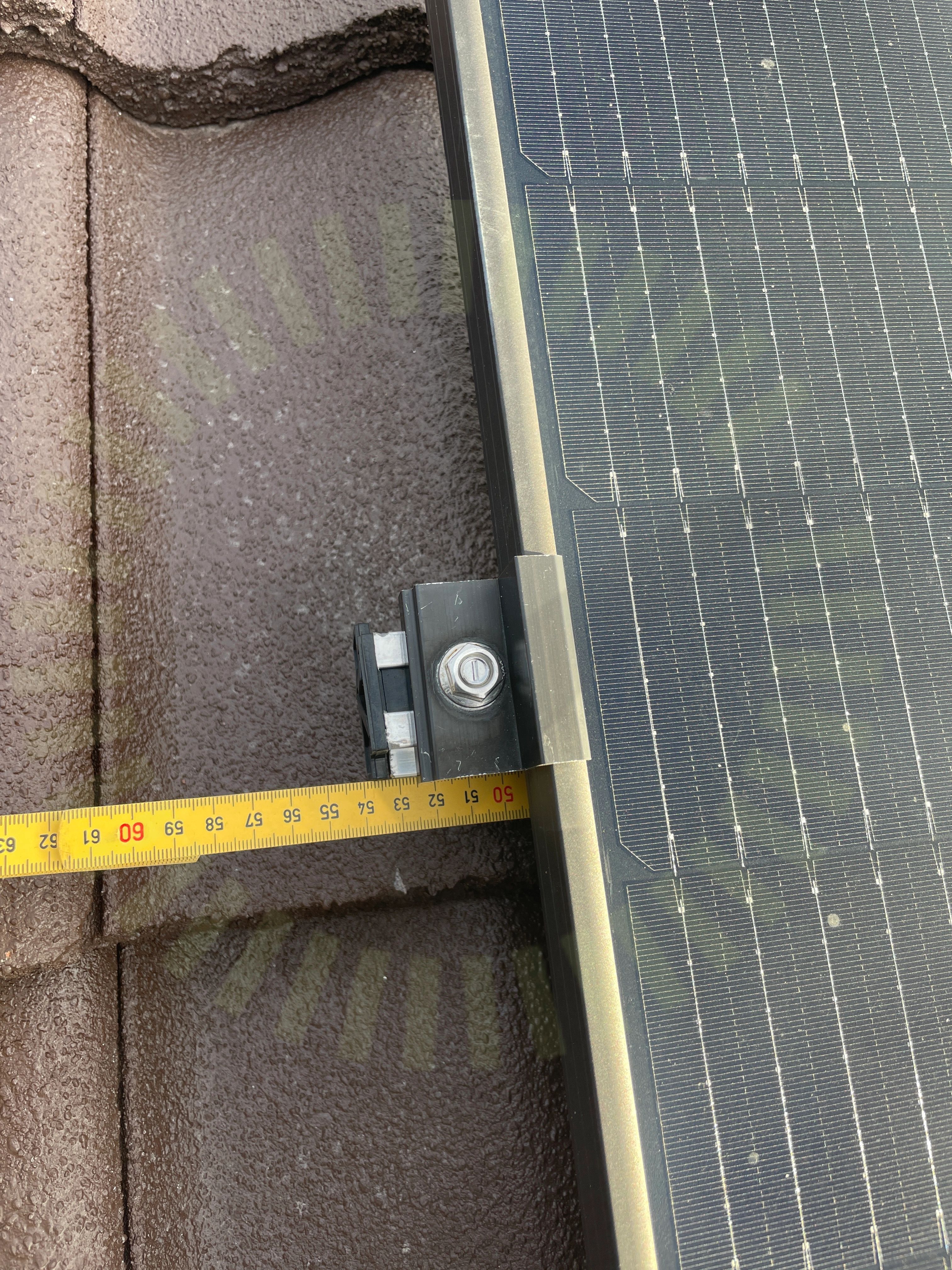

3.3 Skenornas överhäng

Inte godkänd

Skenans överhäng från sista infästningskrok är inte korrekt.

Assembly system for tile roofing From FIXNORDIC, Sida 8-9

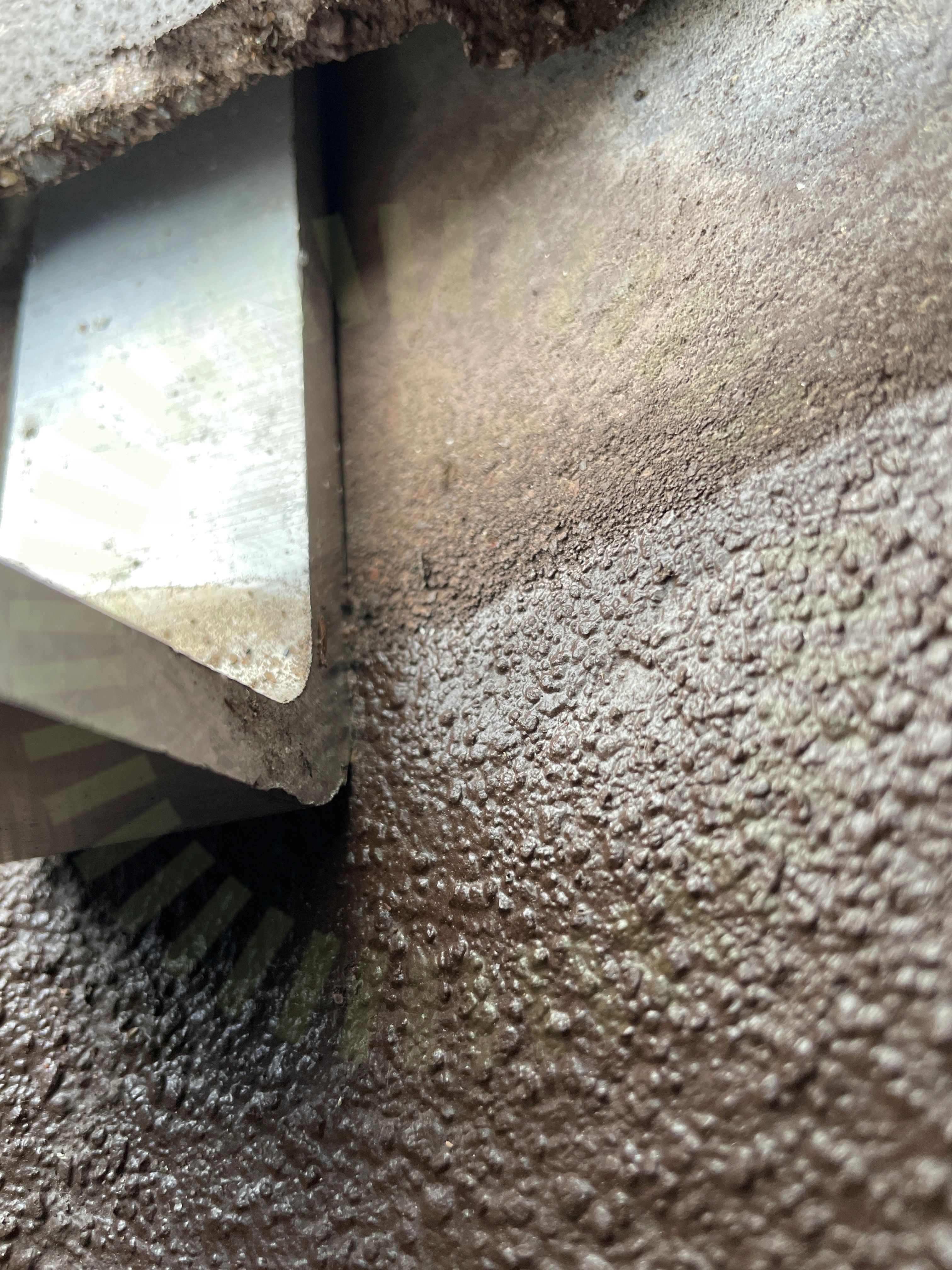

Underliggande takpanna

3.4 Underliggande takpanna

Inte godkänd

Takkrok ligget emot den underliggande takpannan.

Assembly system for tile roofing From FIXNORDIC, Sida 6
Väderbeständigt material

3.5 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket. Använd slang uppe på tak är ej av väderbeständigt material.

SS 436 40 00 (522.11)
Ändklämmor

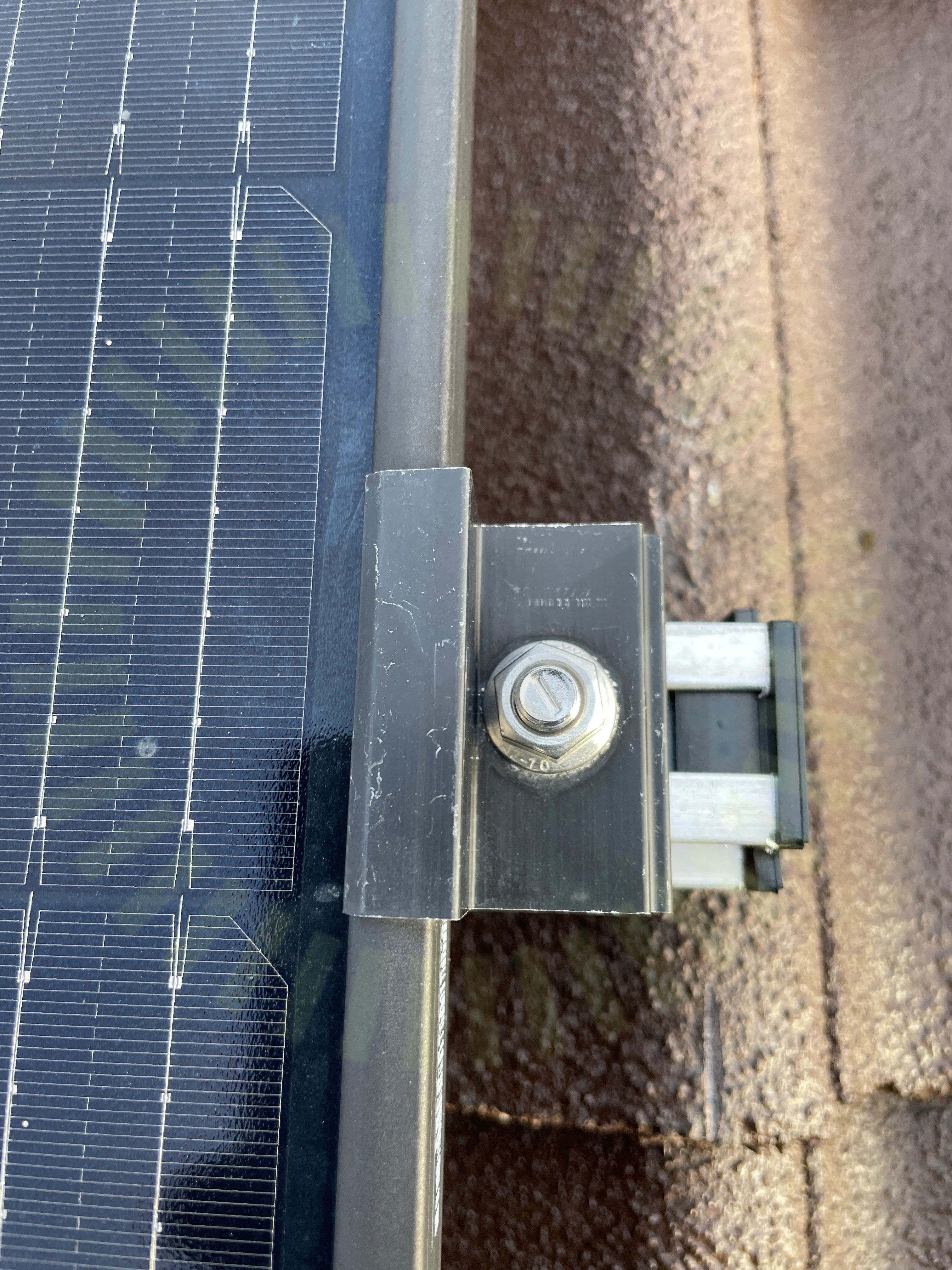

3.6 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte installerat enligt tillverkarens anvisningar. T bult sitter inte i skenans spår ordentligt. Finns även ändfäste som ej är spänt.

Assembly system for tile roofing From FIXNORDIC, Sida 11

Godkända kontrollpunkter

16/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningTakkrokarnas CCTakstolsinfästningTvådelad Takkrok

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Tak 1, Solitek: BLACKSTAR (SOLID Framed) B.108

Anmärkningar

4/16
Föremål mot bakstycke

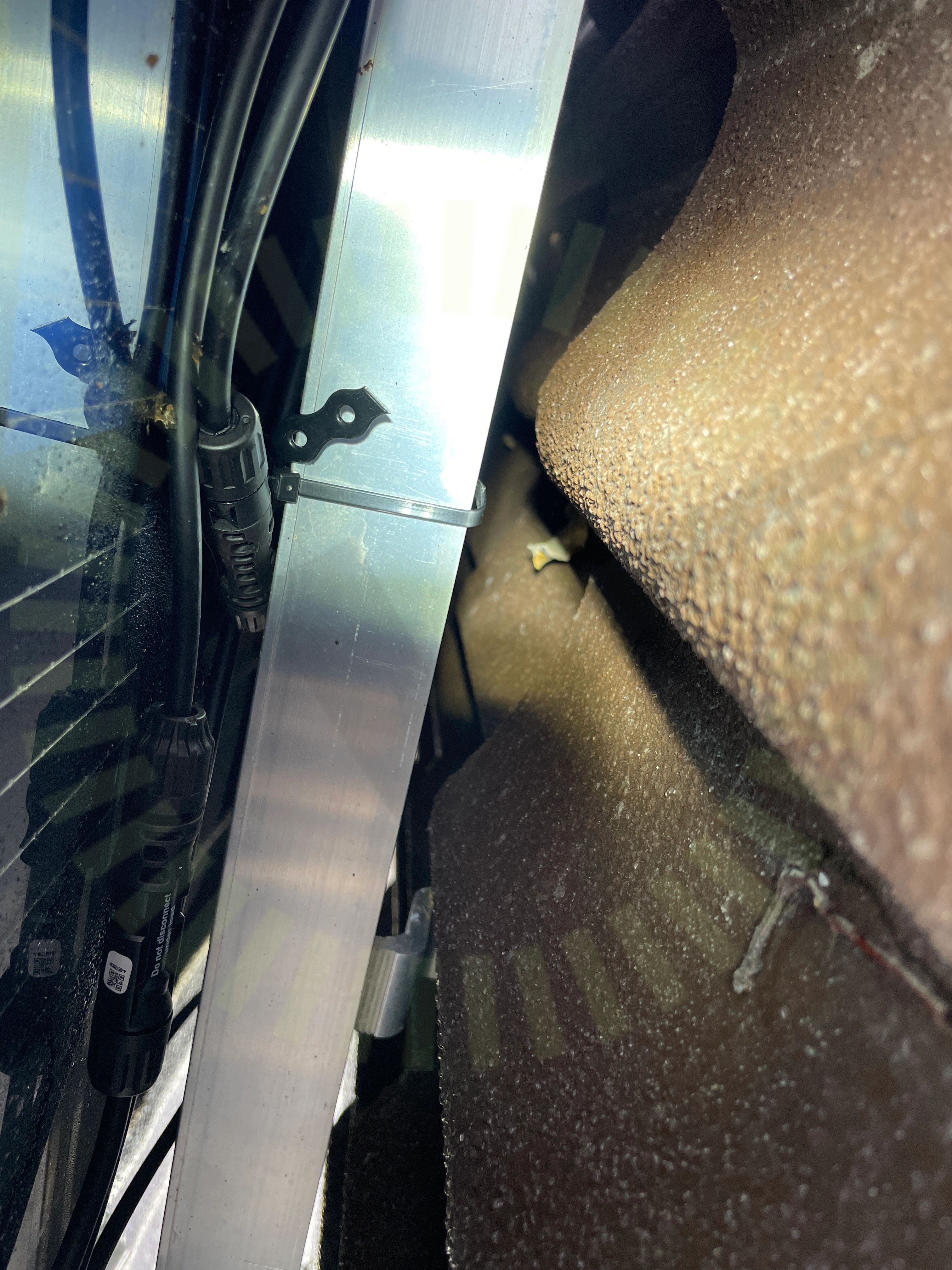

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

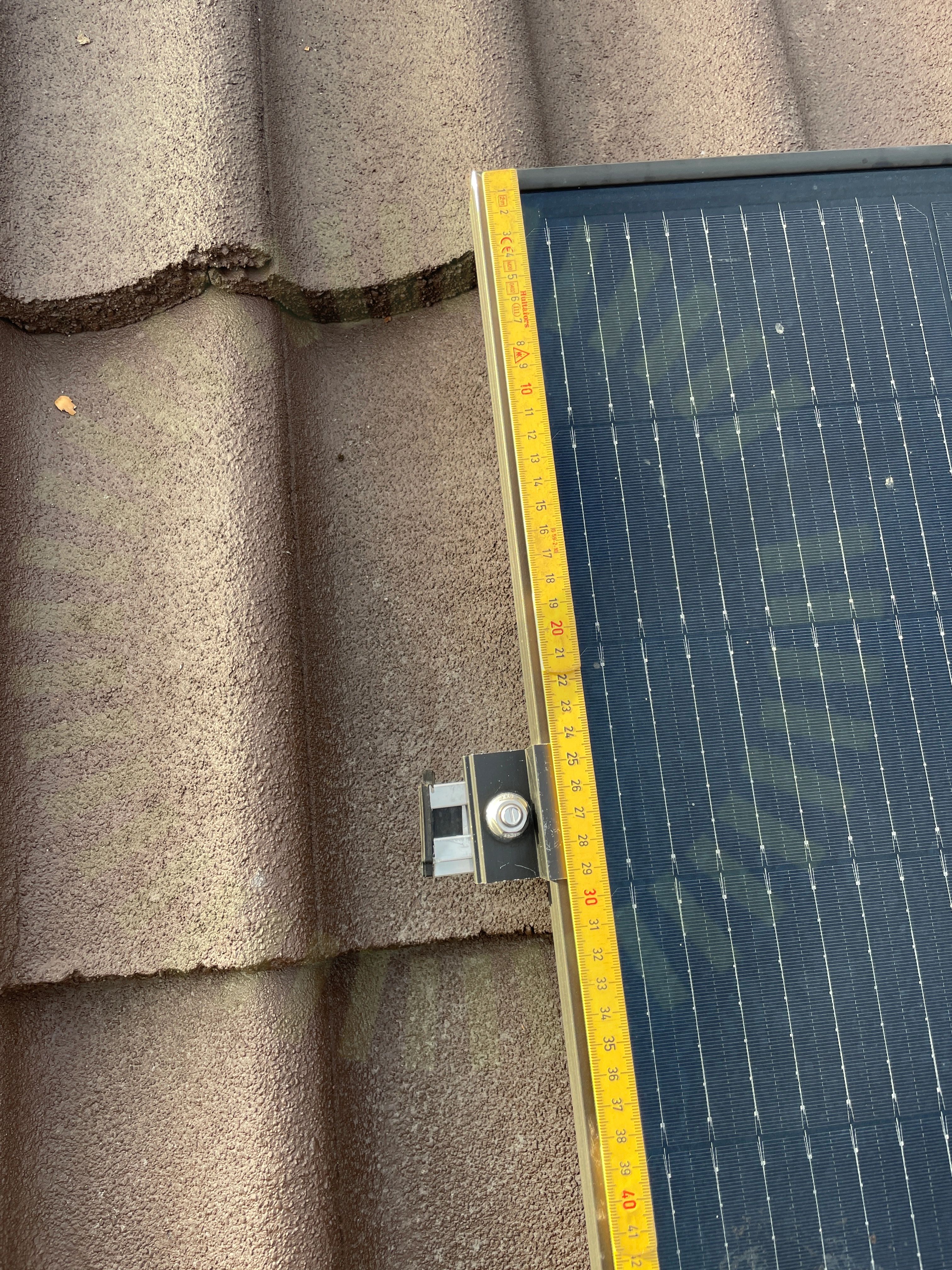

Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SoliTek SOLID Photovoltaic module (PV) installation manual 2023-04-18, Sida 21-23
Kopplingslåda

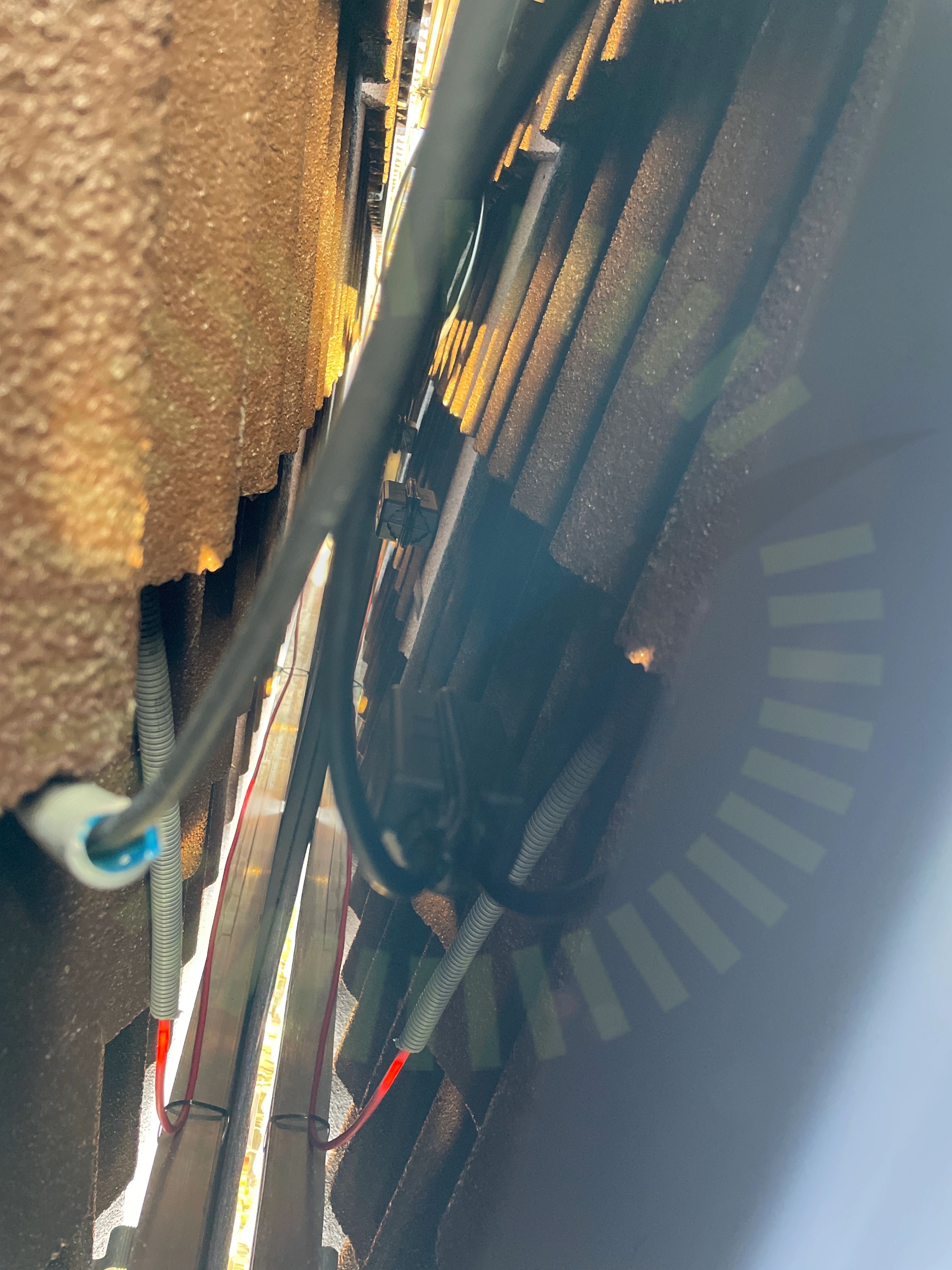

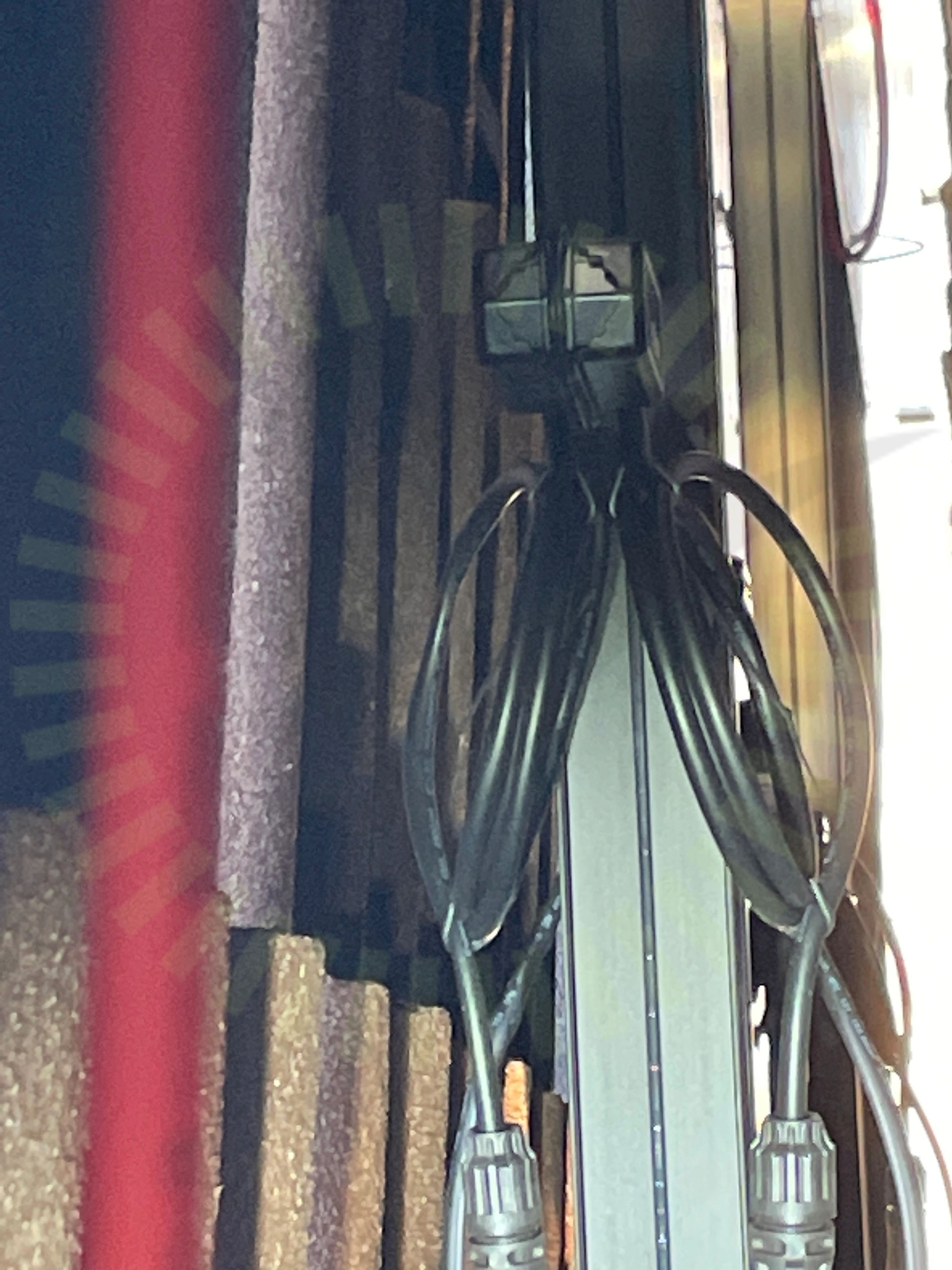

4.3 Kopplingslåda

Inte godkänd

Kablage från kopplingsdosa ej uppfäst med tillräckligt stöd, detta skapar stress på kopplingsdosa.

Stress på kontakter

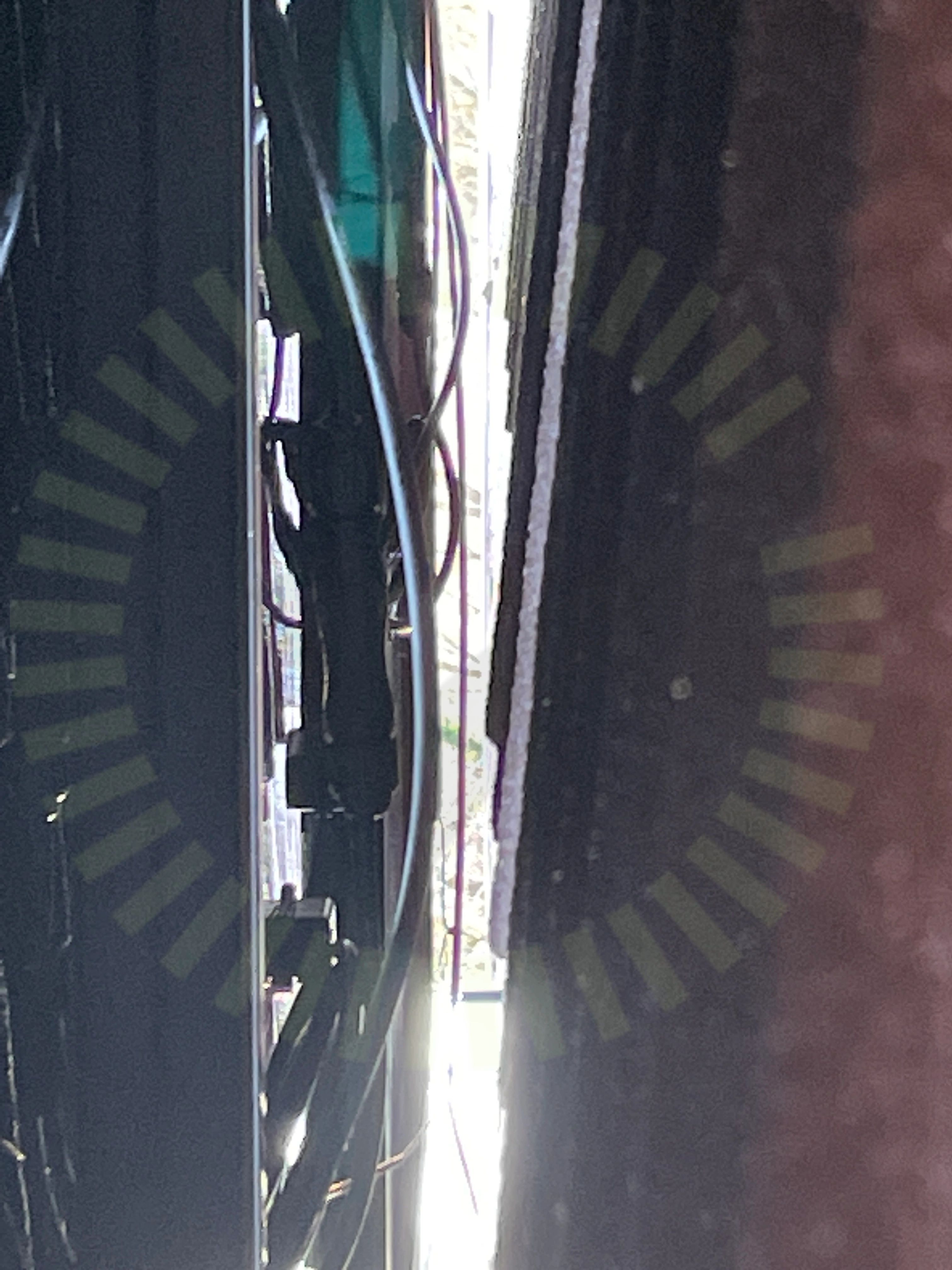

4.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
DräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter

6/6
DC KontakterFastsäkring av produktInfästningKabeluppfästningPlaceringSkada

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70

8.2 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

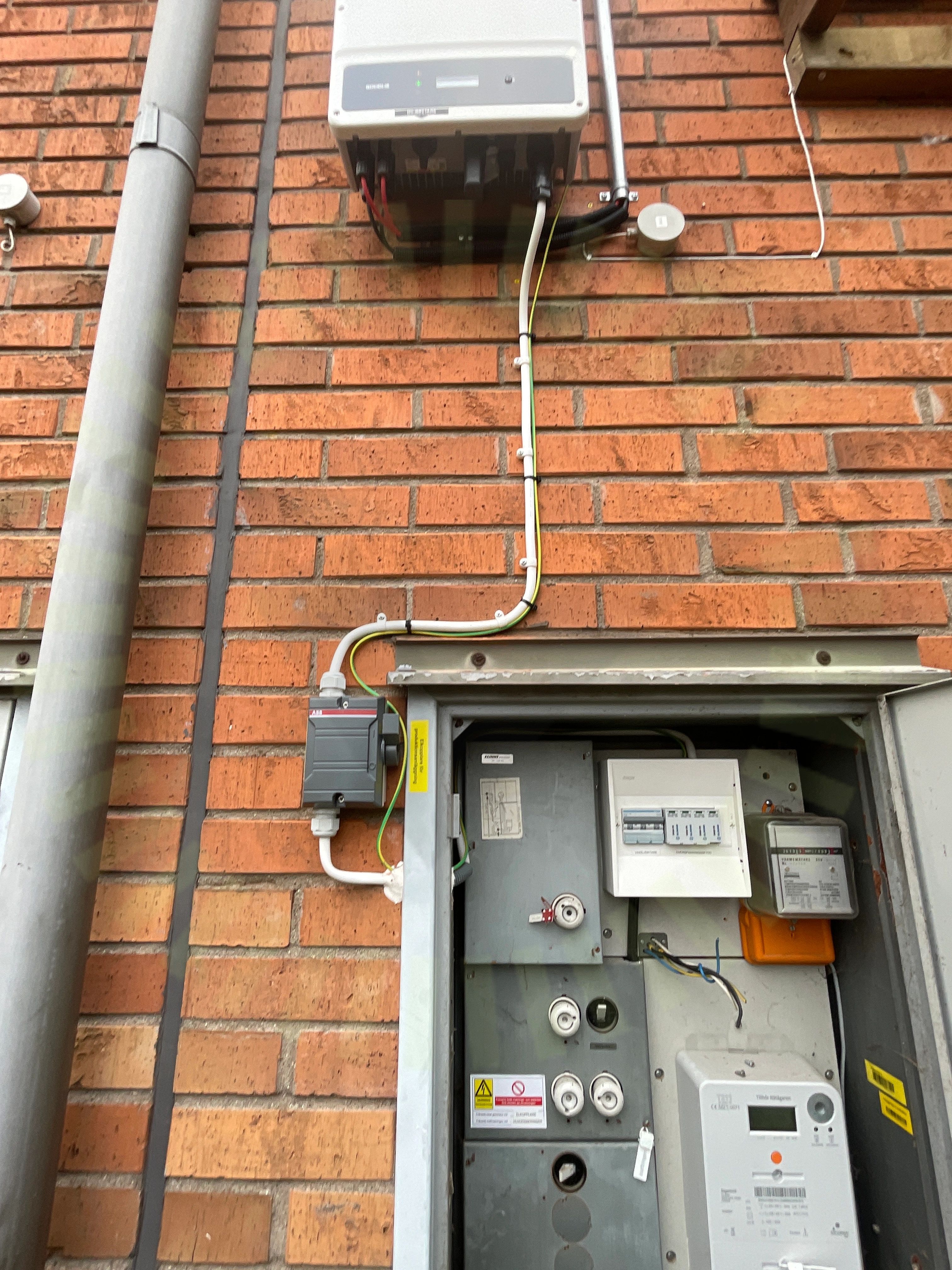

Väderbeständigt material

8.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. PE kabel ej väderbeständig.

8.4 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

33/37
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäxelriktarens IP klassning
