Besiktningsrapport

7.8

Installation genom

Solsystem Sverige AB

Datum

9 maj 2023

Ort

Gullbrandstorp, Hallands län

Klämmornas placering

Föremål mot bakstycke

Panelkablagets böjradie

+ 13

81% godkända

19% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

IBC: TopFix 200 (Betongkrok)

Växelriktare

SAJ: R5 3-20K-T2

Tillbehör

Säkerhetsbrytare AC

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, IBC: TopFix 200 (Betongkrok) (24)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

8/24

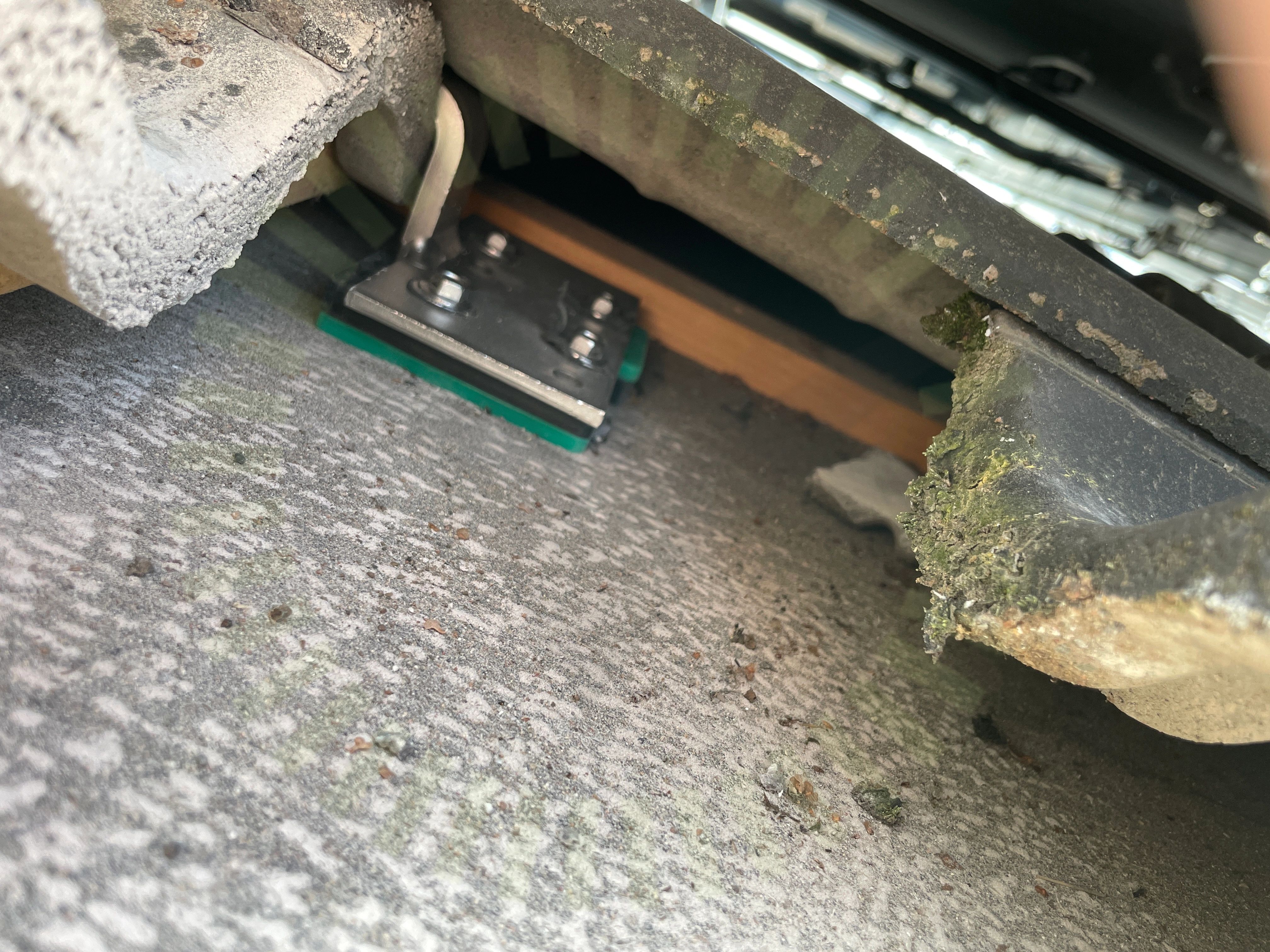

3.1 Föremål mellan skena och panelram

Inte godkänd

Shims upptäcktes

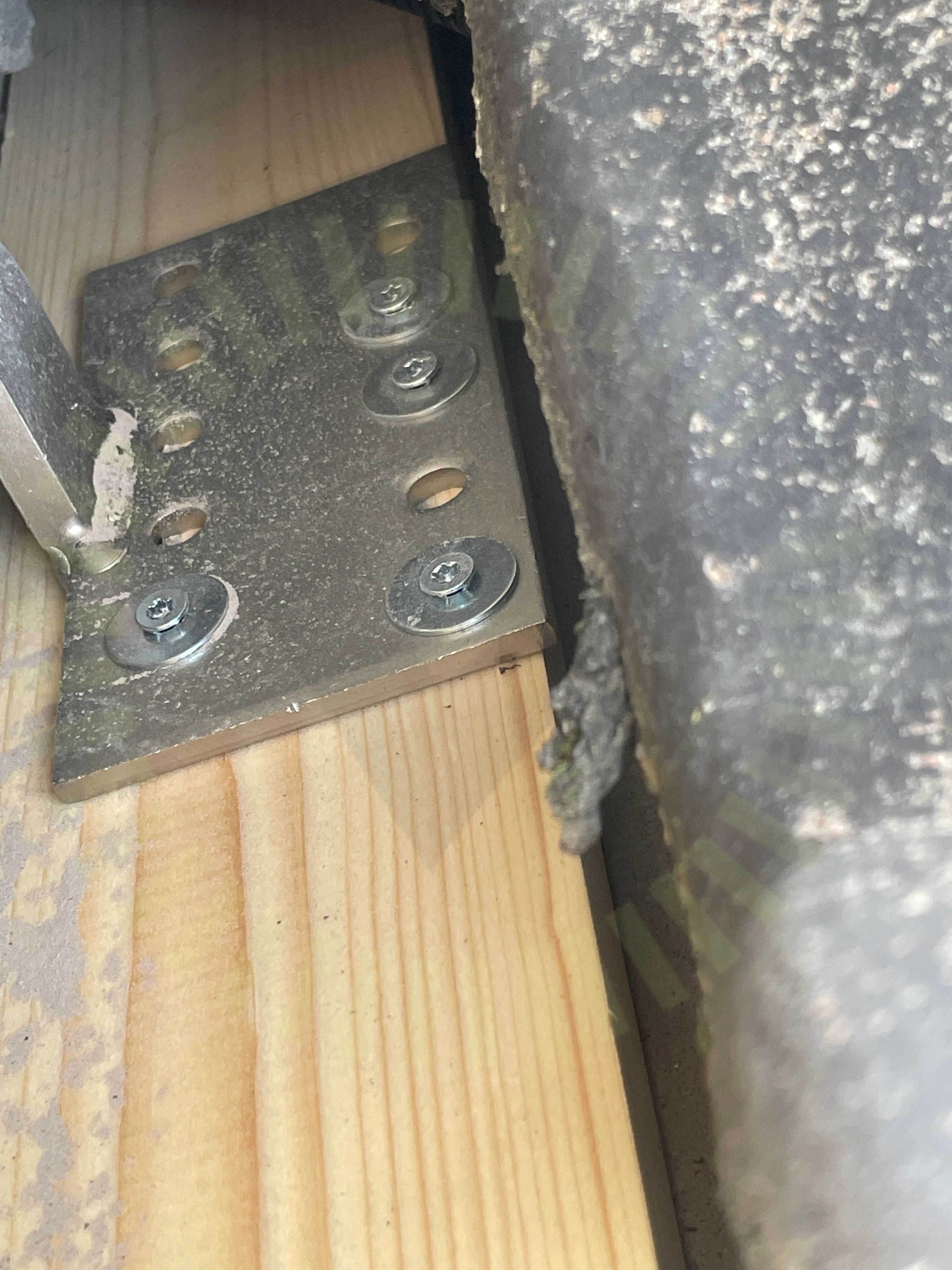

3.2 Infästning mellan takstolar

Inte godkänd

Infästningar är gjorda i en bräda som är skruvad i takstolar. Underlag saknas för hållfastheten.

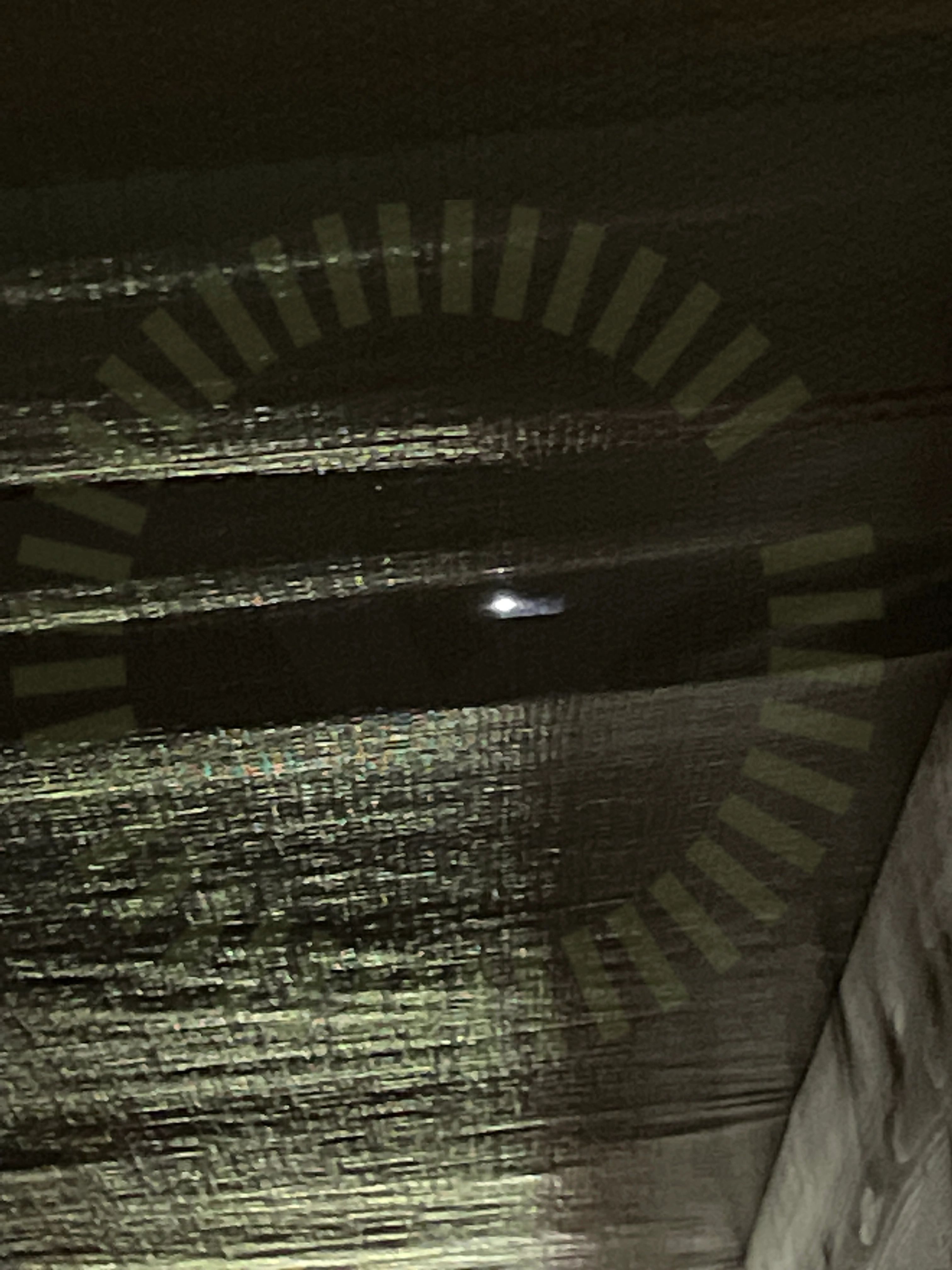

3.3 Skador

Inte godkänd

Hål är gjort i duk.

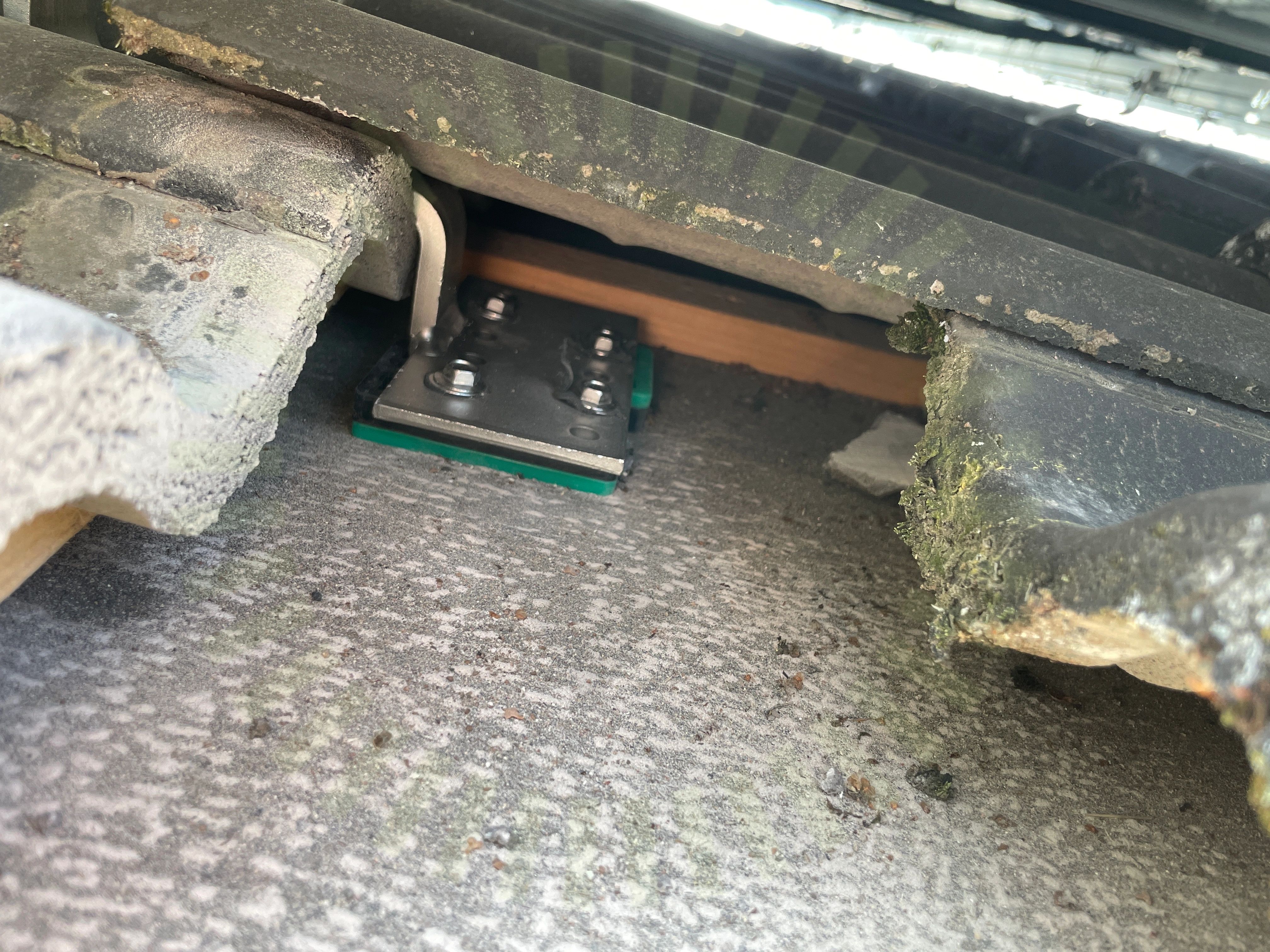

3.4 Råspontsinfästning

Inte godkänd

Råspontsinfästning ej utförd korrekt

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

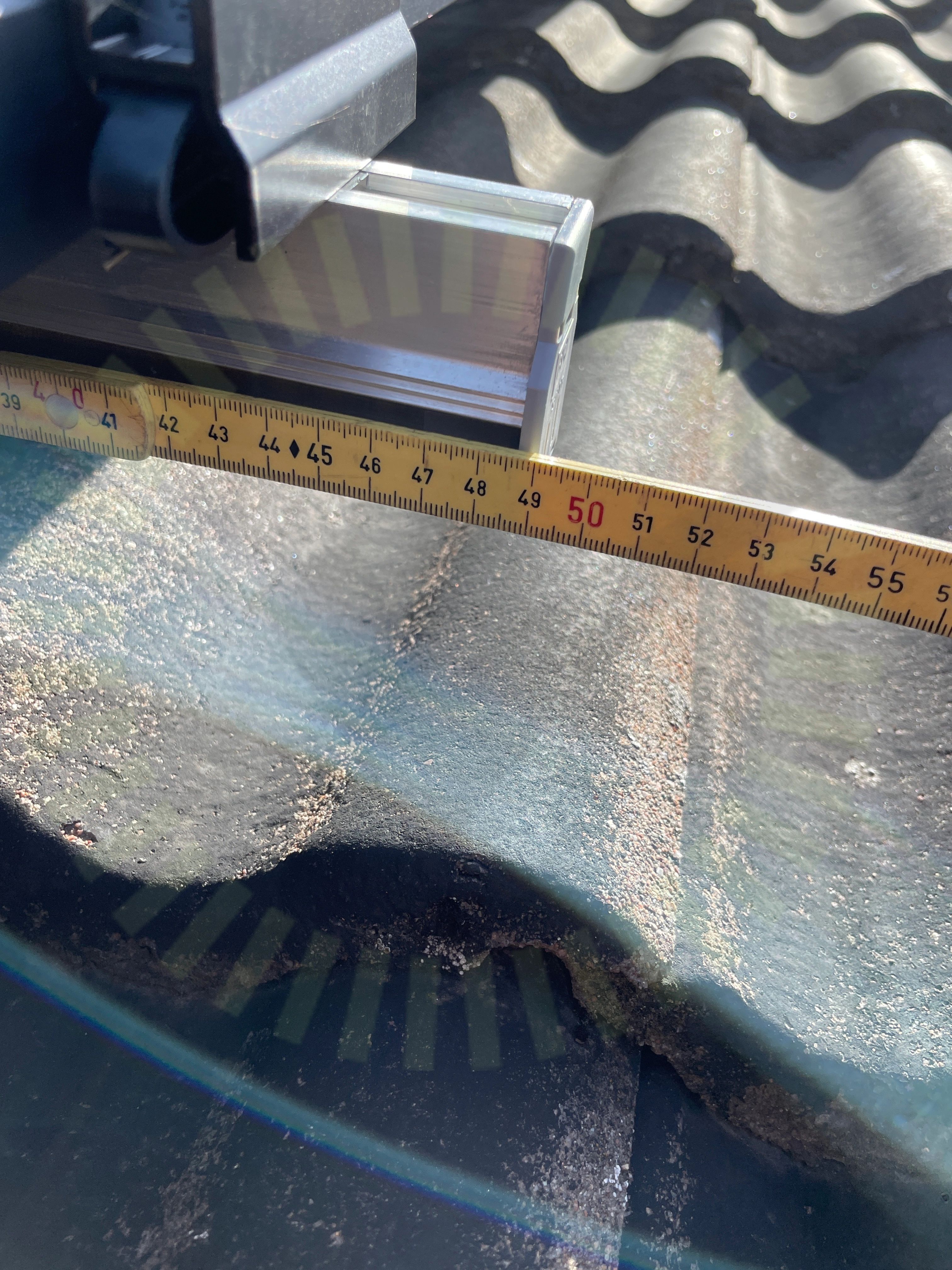

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 485mm

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 11

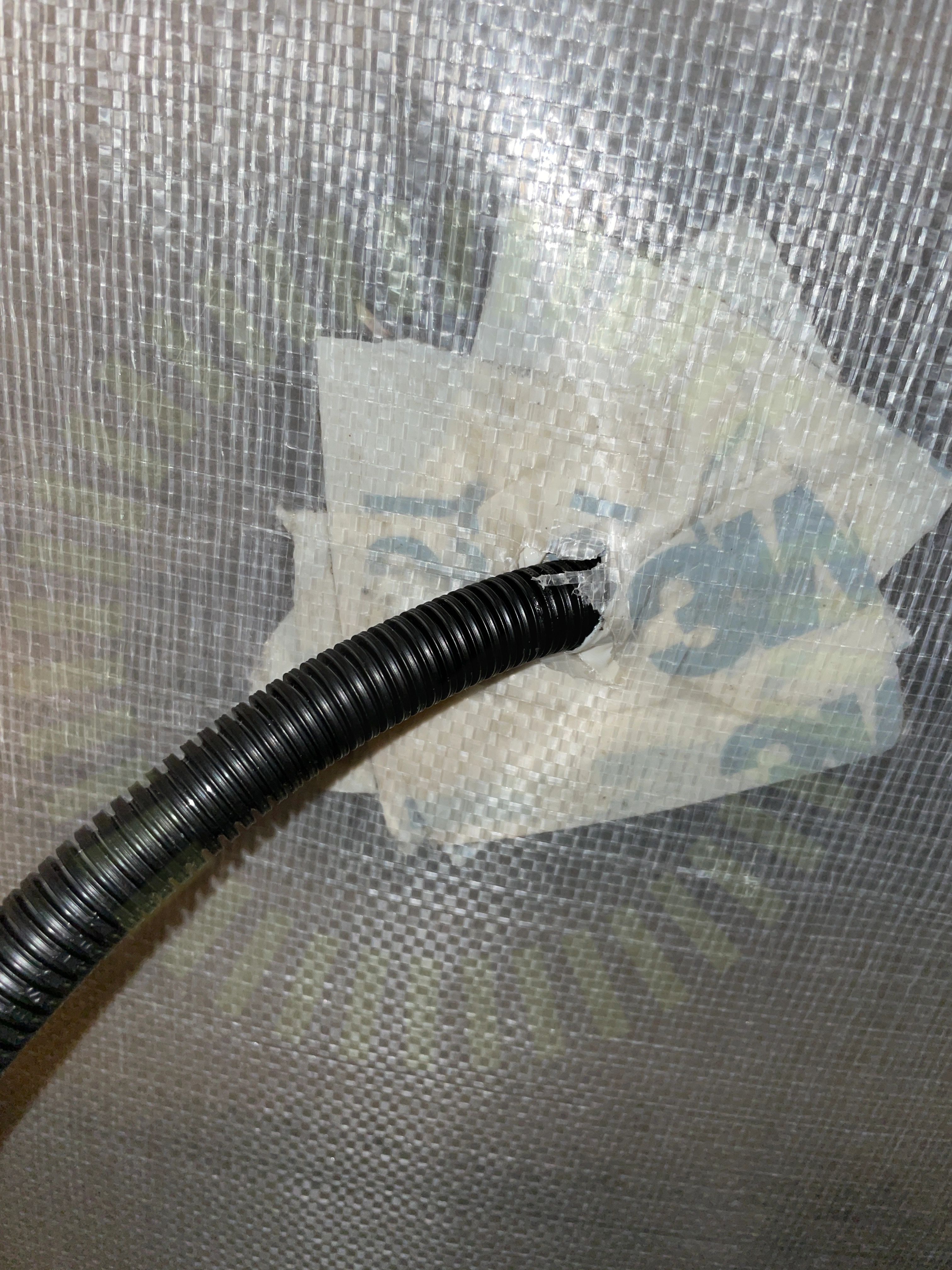

3.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

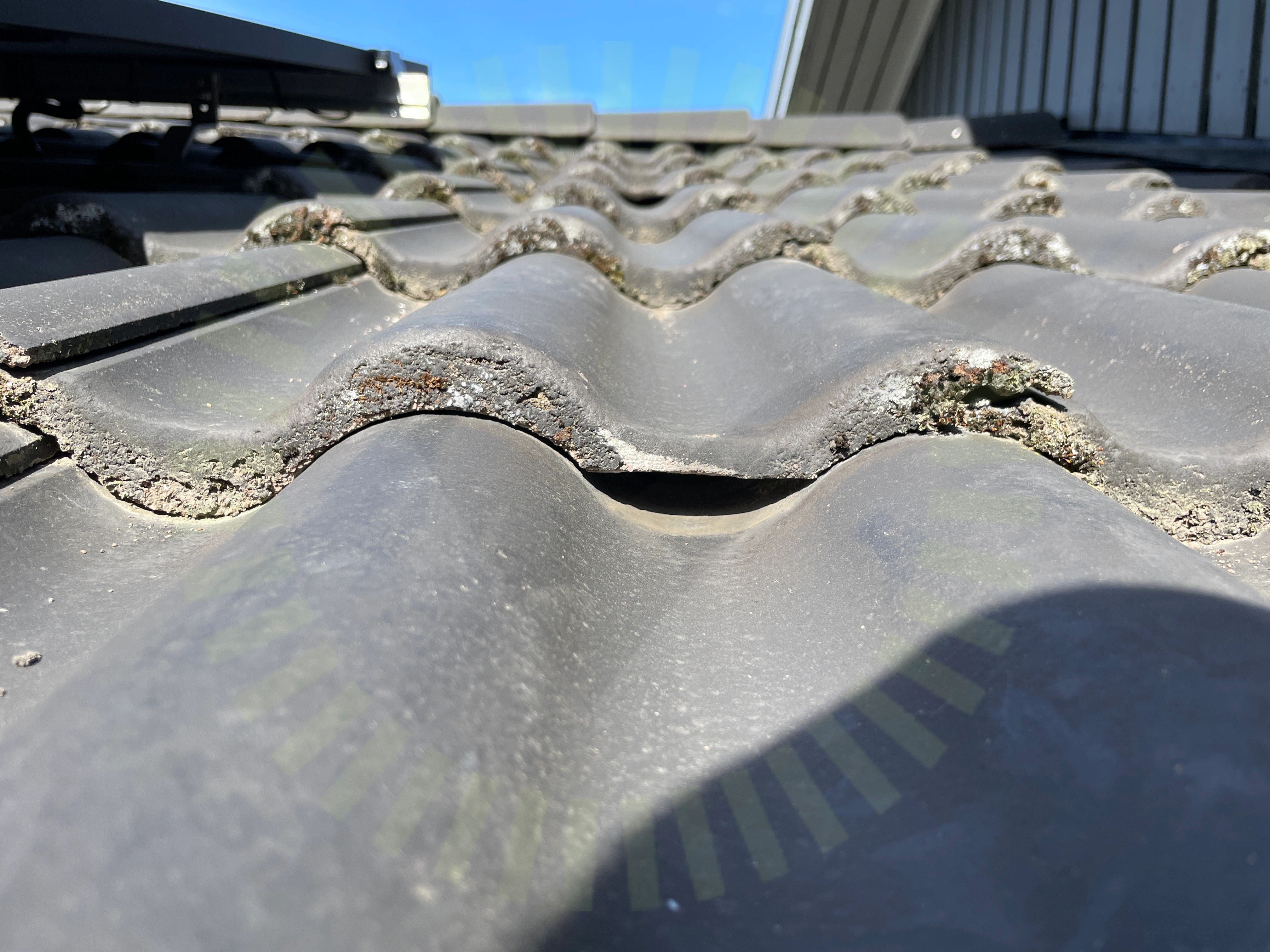

3.7 Urfasad pannor

Inte godkänd

Urfasade pannor kvar på samma position där krok satt från början

3.8 Takkrokarnas CC

Inte godkänd

Överstiger måttet i lastberäkning. Högst uppmätt mått 1400mm mellan krokar

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/24

DC kabel förläggning

Främmande material

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Panelramens höjd

Placering

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takstolsinfästning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16

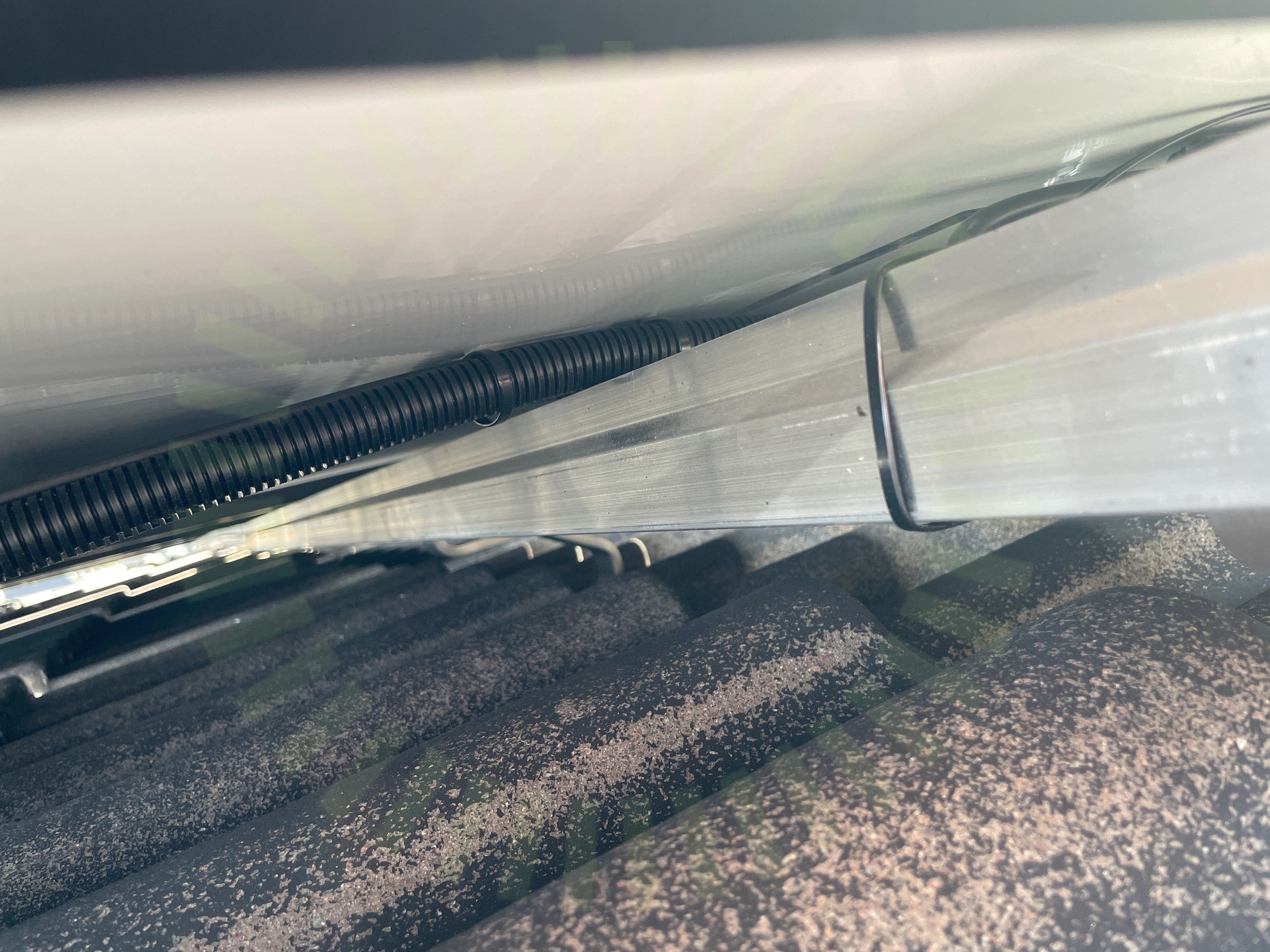

4.1 Föremål mot bakstycke

Inte godkänd

Slang ligger klämd mellan panel och skena

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

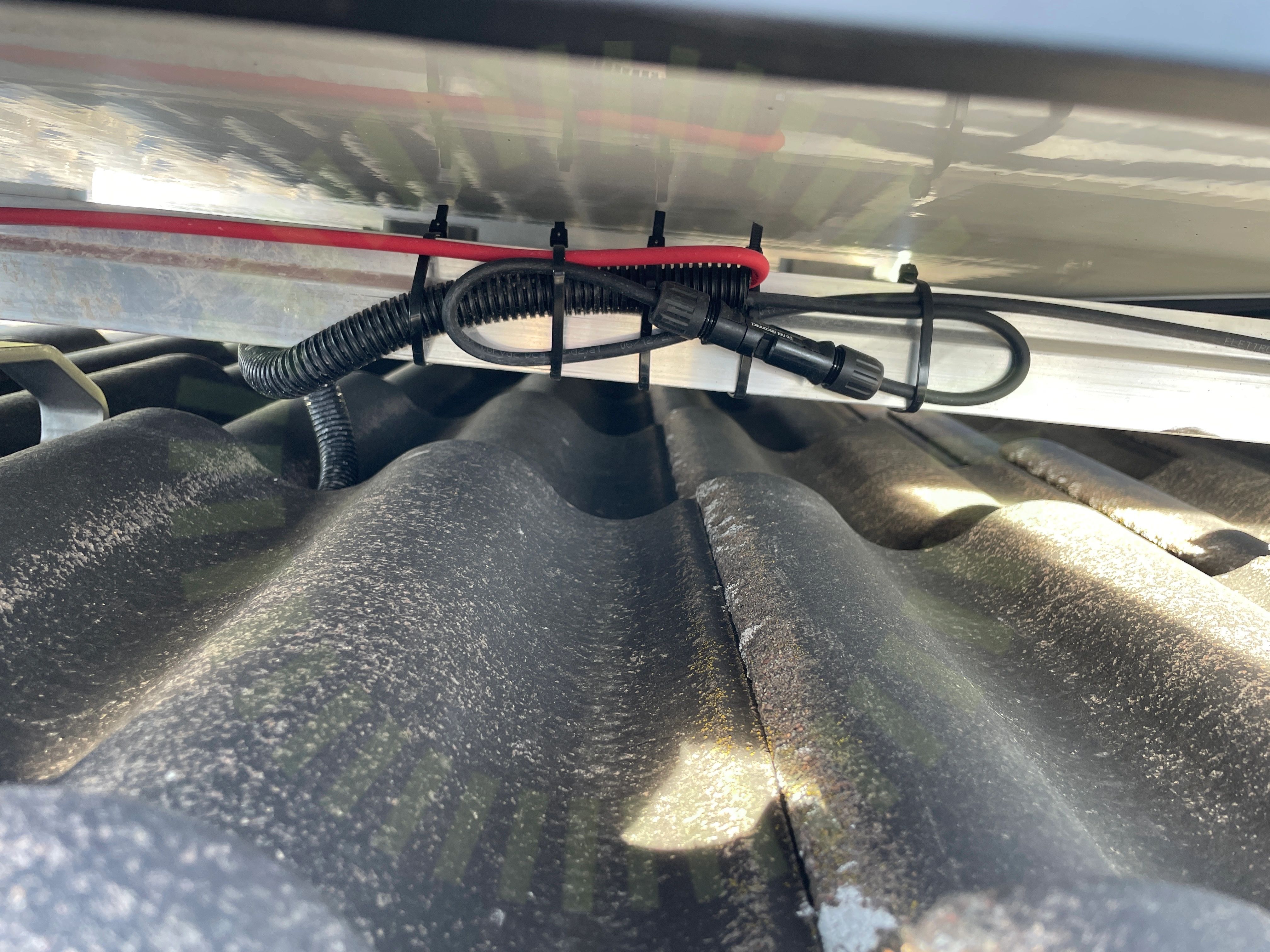

4.3 Panelkablagets böjradie

Inte godkänd

Skarp böjradie på kablage

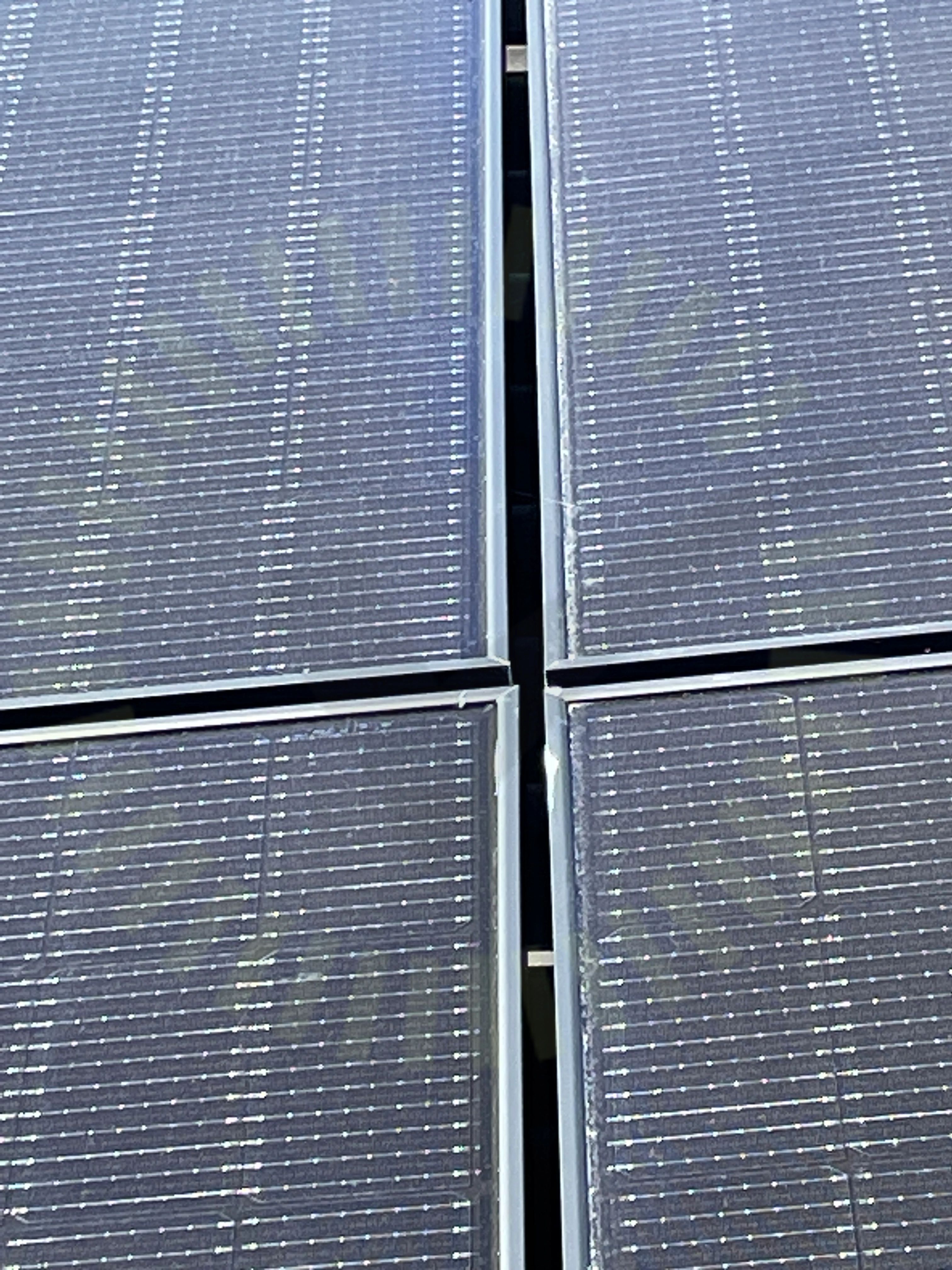

4.4 Skador panelram

Inte godkänd

Flertalet paneler är skadade på panelram

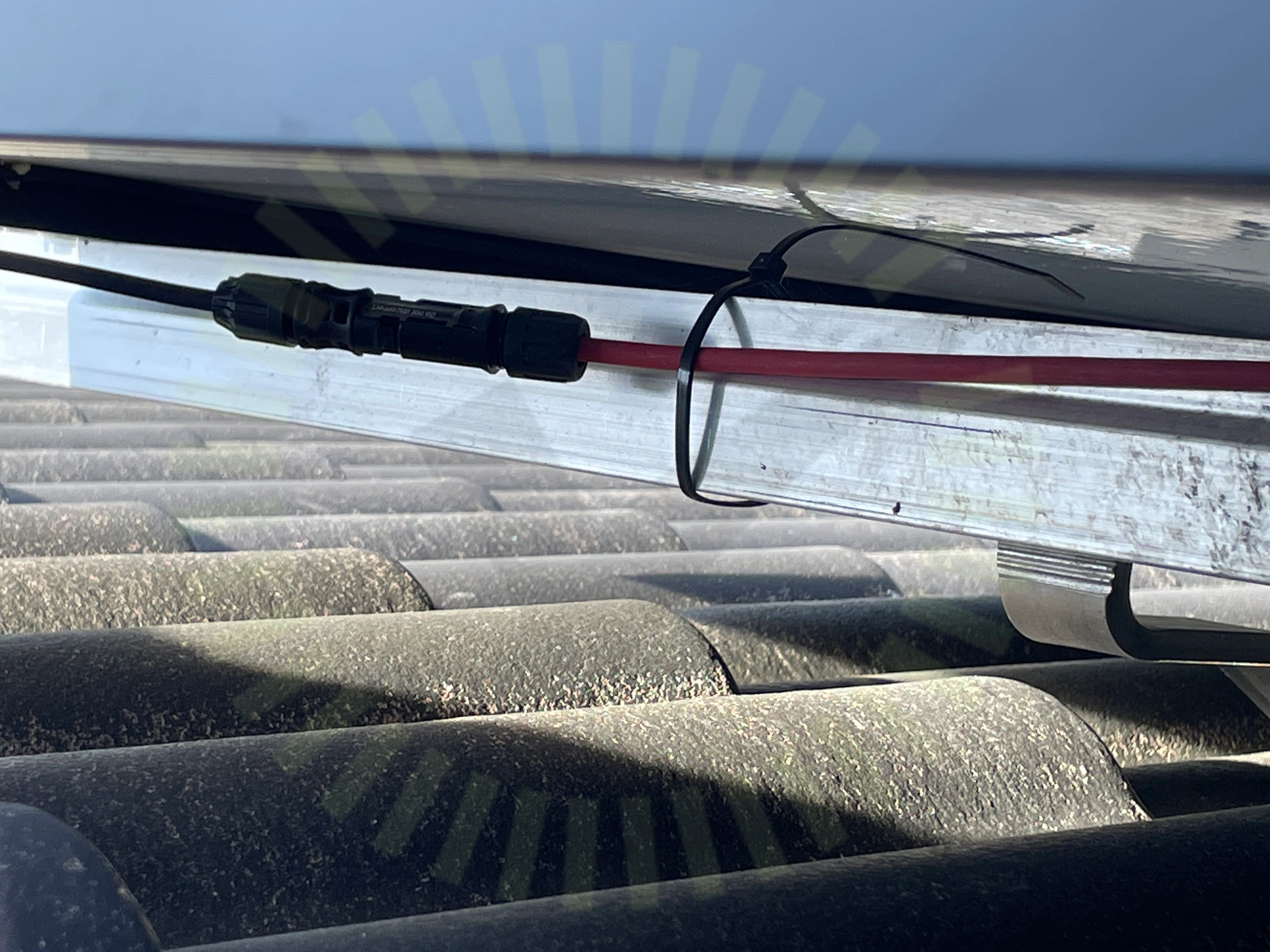

4.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

Godkända kontrollpunkter

11/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/36

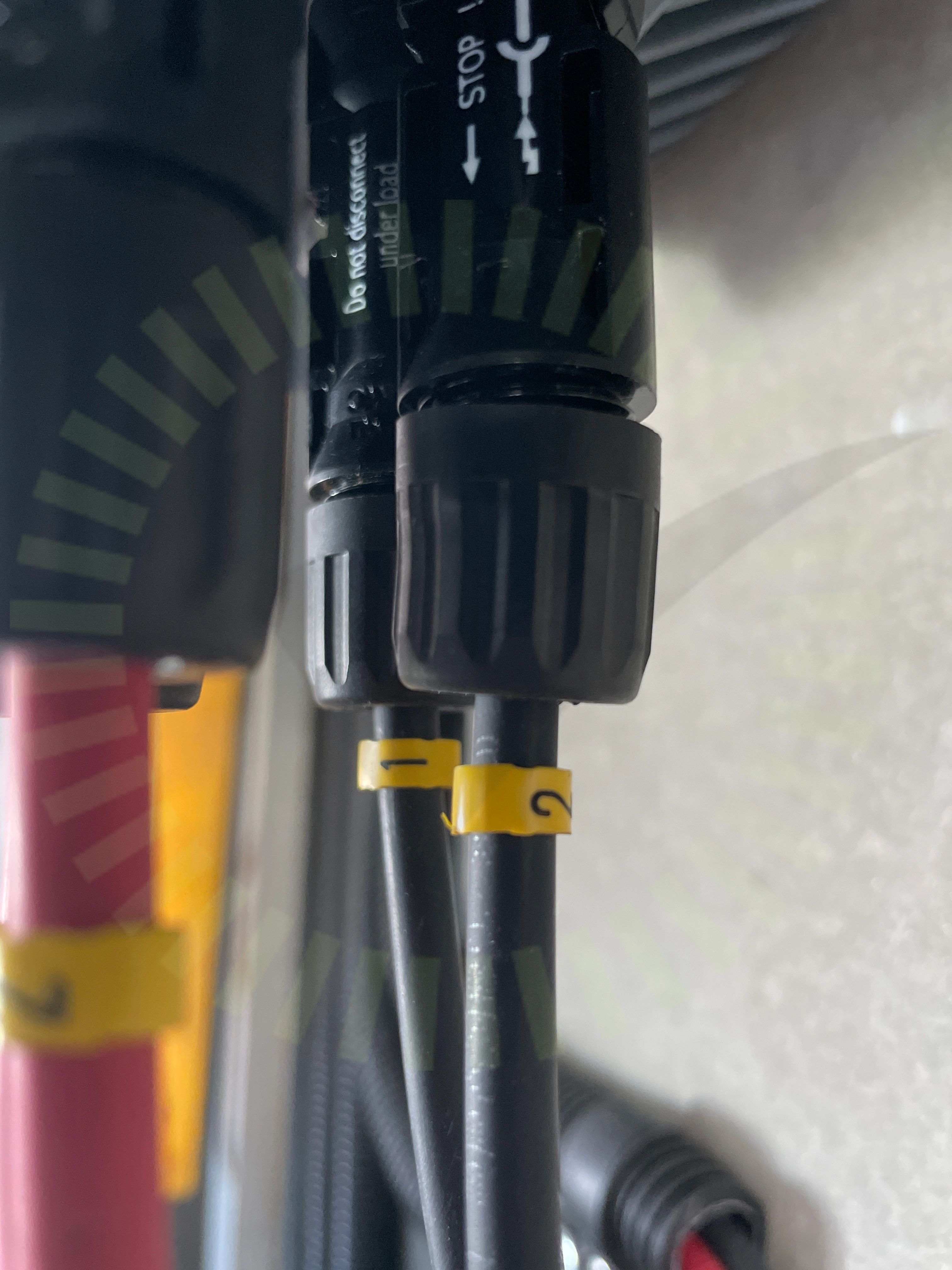

6.1 DC Kontakter anslutning

Inte godkänd

Kontakt snett dragen

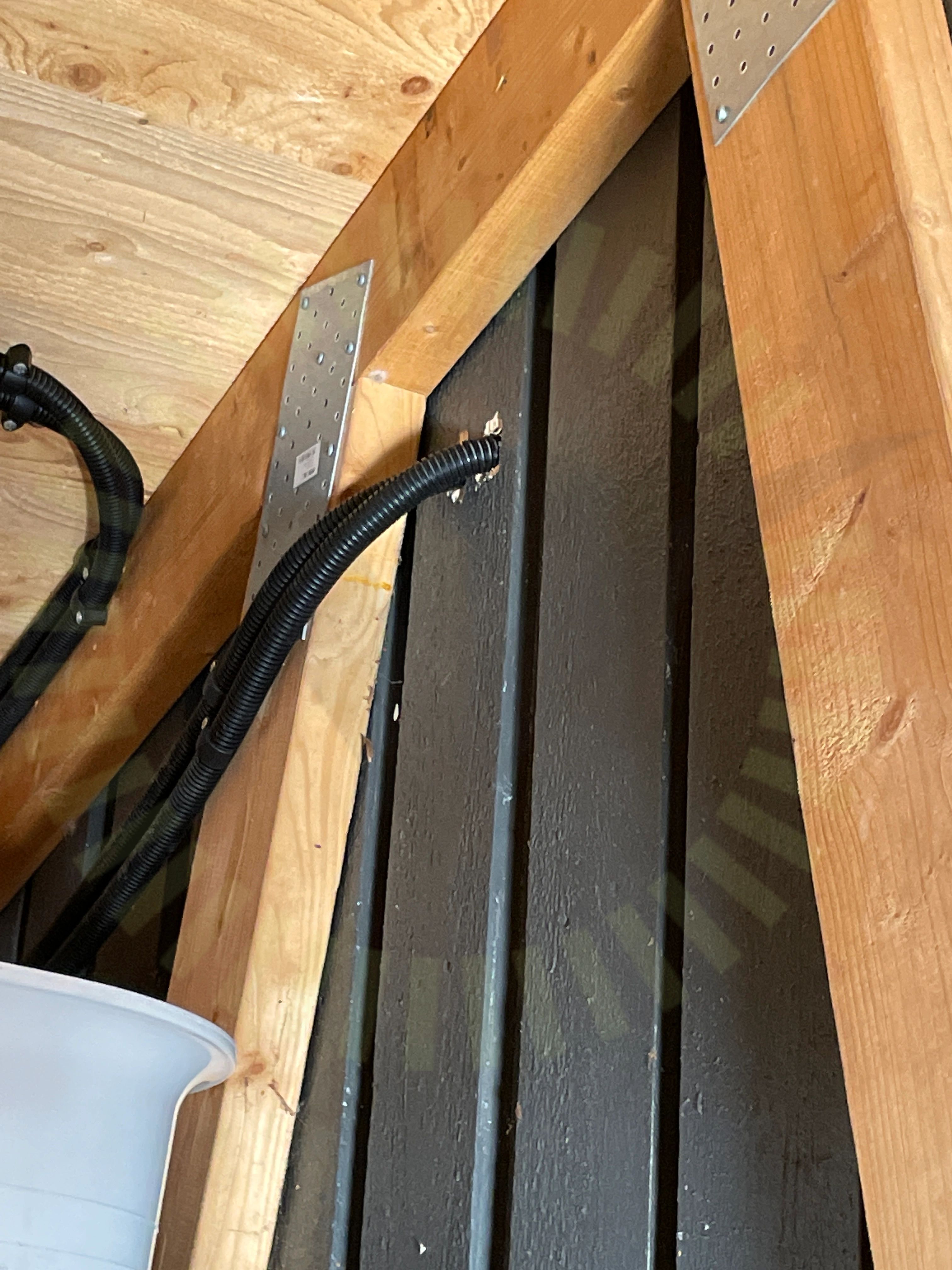

6.2 Genomföringar

Inte godkänd

Hål ej tätade

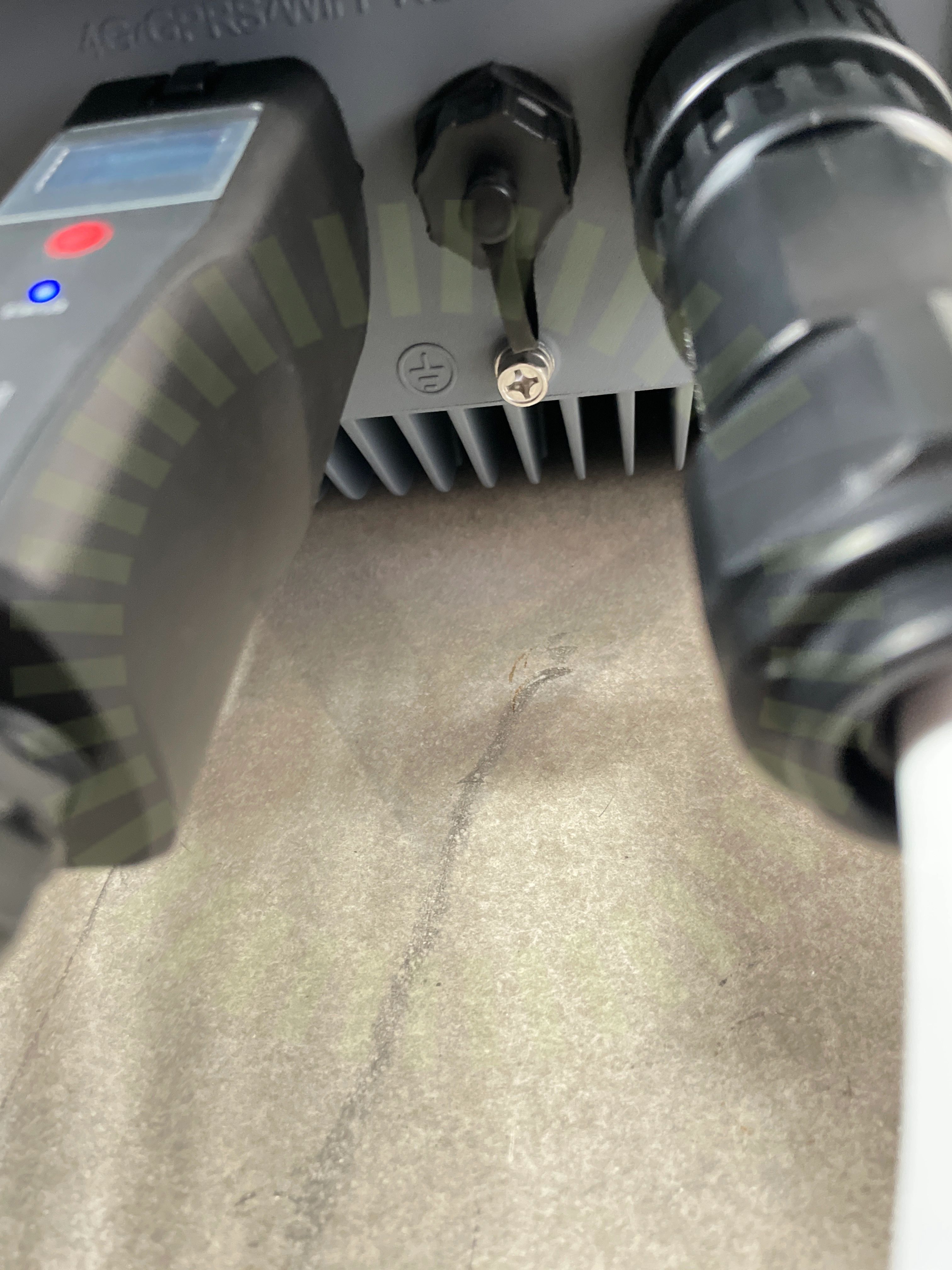

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar jord

User Manual SAJ Solar Inverter, Sida 32

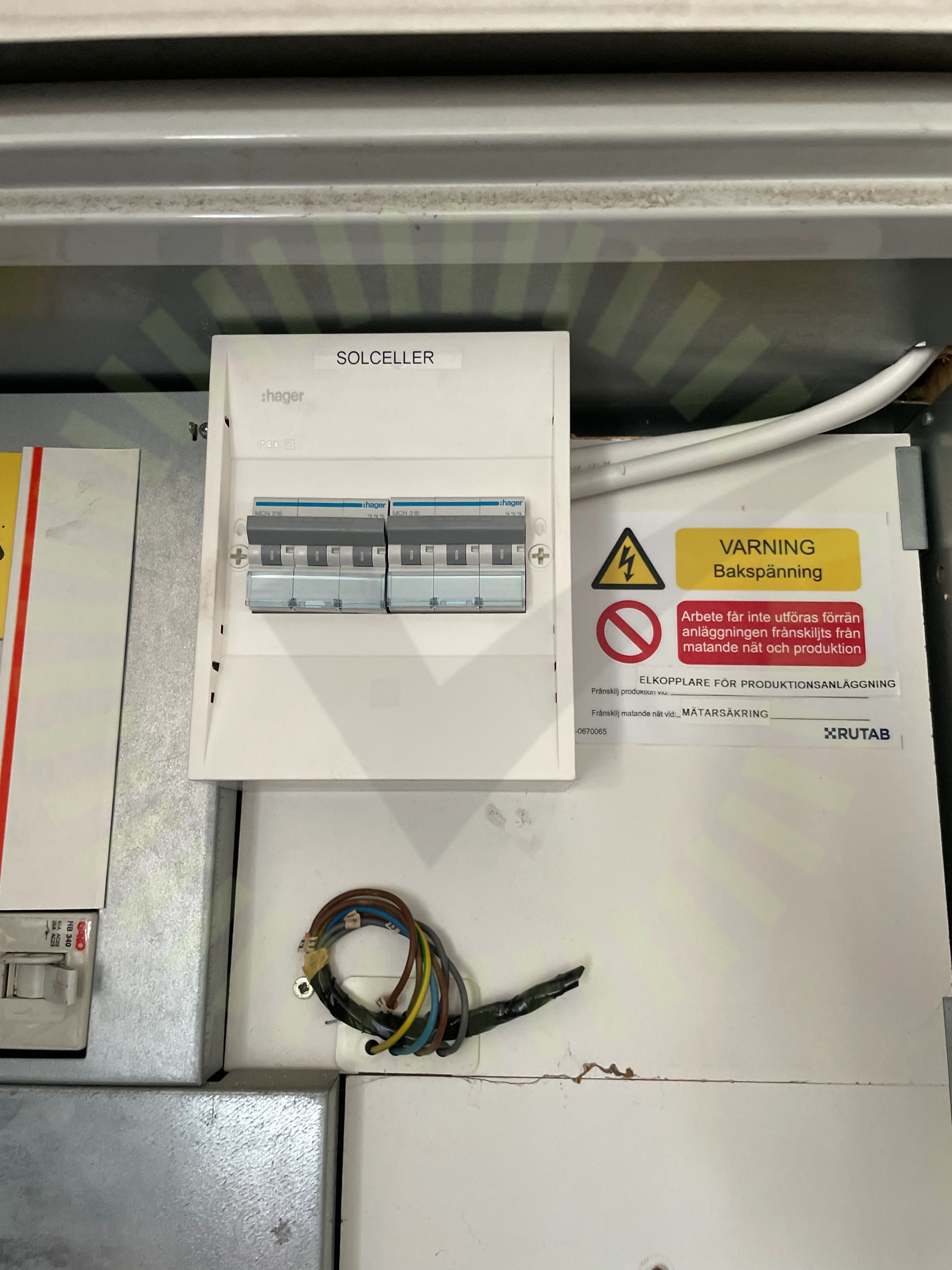

6.4 Märkning

Inte godkänd

Märkning saknas på vilken säkring som tillhör vilken växelriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)

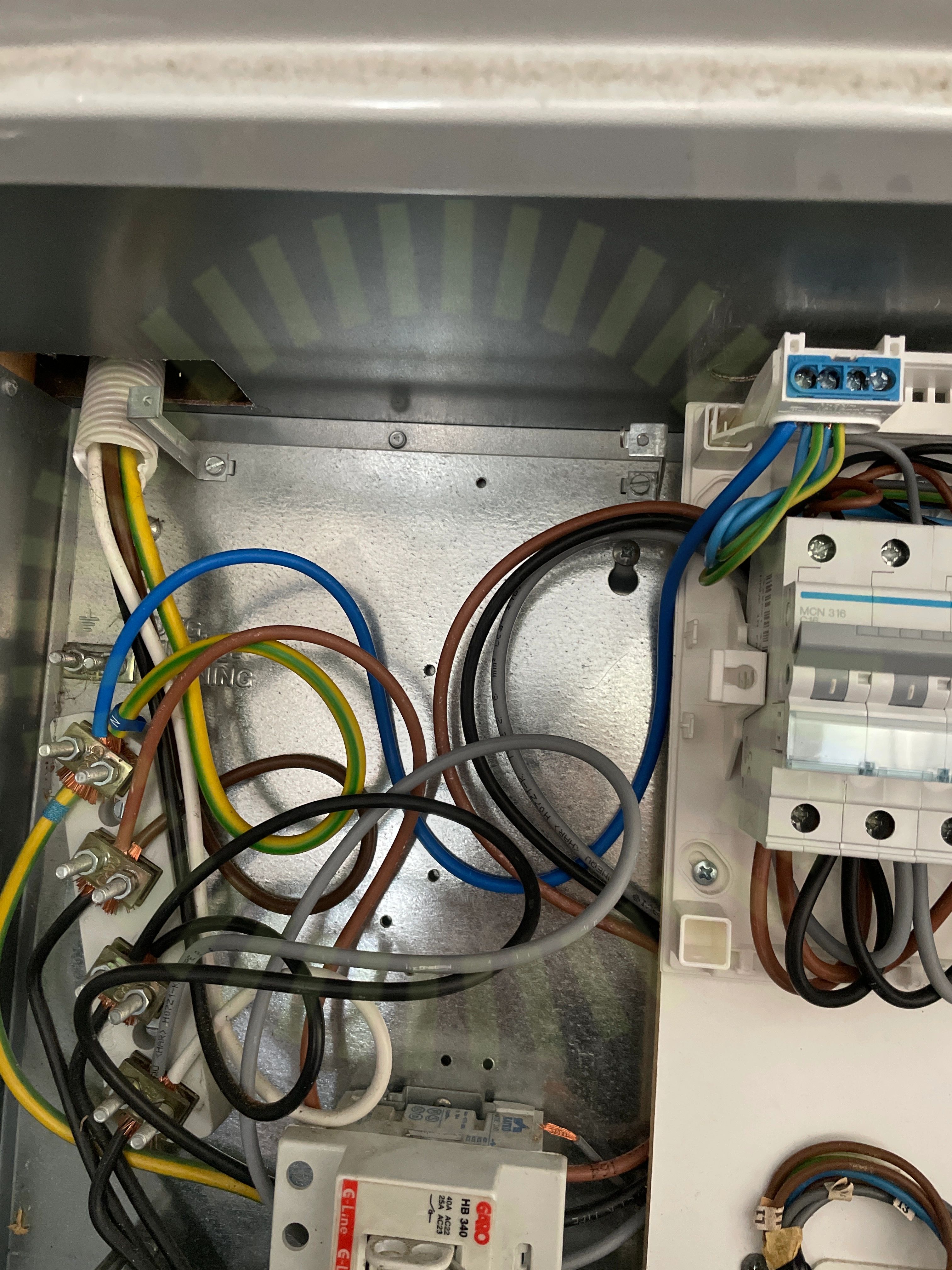

6.5 PEN ledare

Inte godkänd

PEN ledare av fel kabelarea samt fel färgmarkering

543.4.1

Godkända kontrollpunkter

31/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Max total effekt

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Besiktningsrapport

7.8

Installation genom

Solsystem Sverige AB

Datum

9 maj 2023

Ort

Gullbrandstorp, Hallands län

81% godkända

19% ej godkända

Om installationen

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

8/24

3.1 Föremål mellan skena och panelram

3.2 Infästning mellan takstolar

3.3 Skador

3.4 Råspontsinfästning

3.5 Skenornas överhäng

3.6 Takgenomföring

3.7 Urfasad pannor

3.8 Takkrokarnas CC

Godkända kontrollpunkter

16/24

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16

4.1 Föremål mot bakstycke

4.2 Klämmornas placering

4.3 Panelkablagets böjradie

4.4 Skador panelram

4.5 Stress på kontakter

Godkända kontrollpunkter

11/16

Varselmärkning

Godkända kontrollpunkter

5/5

Växelriktare

Anmärkningar

5/36

6.1 DC Kontakter anslutning

6.2 Genomföringar

6.3 Jordning av chassi

6.4 Märkning

6.5 PEN ledare

Godkända kontrollpunkter

31/36
