Besiktningsrapport

9.4

Installation genom

Täta tak Energi

Datum

27 mars 2023

Ort

Lund, Skåne län

Kopplingslåda

Klämmor rätt förläggning

Läktinfästning

Takgenomföring

94% godkända6% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Överenskommelse

Installationen är inte levererad enligt avtal. Avtalat 18 paneler och installerat 15 paneler. Ändring av faktura gjord.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/3

Strängschema

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/18

2.1 Kopplingslåda

Inte godkänd

Hårt dragen kabel ut från panelen, påverkar dragavlastningen i dosan

Godkända kontrollpunkter

17/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/22

3.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

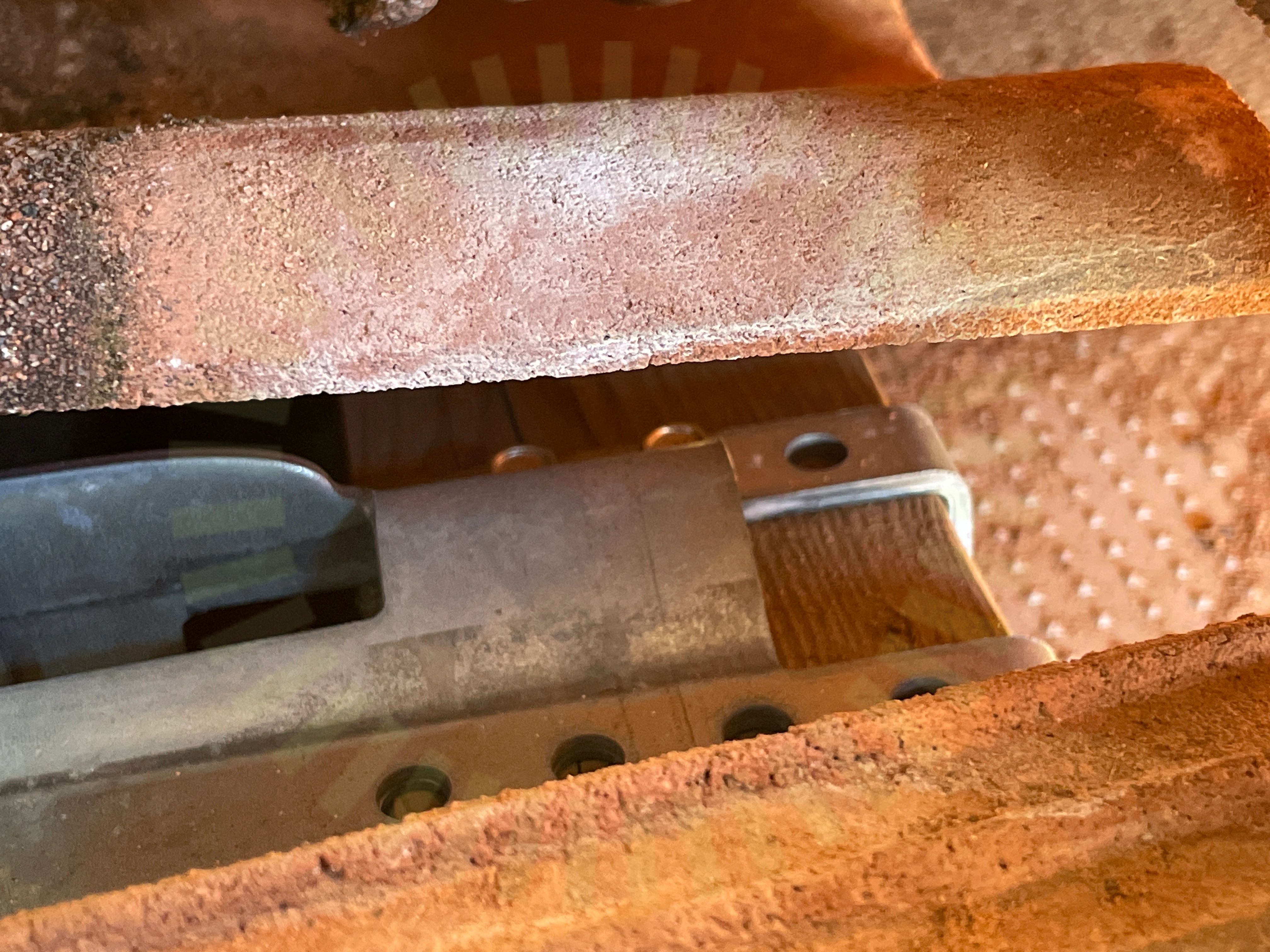

3.2 Läktinfästning

Inte godkänd

Infästning ej utförd korrekt

MA5104. Sid 1 (1) | Version 4 - 221101

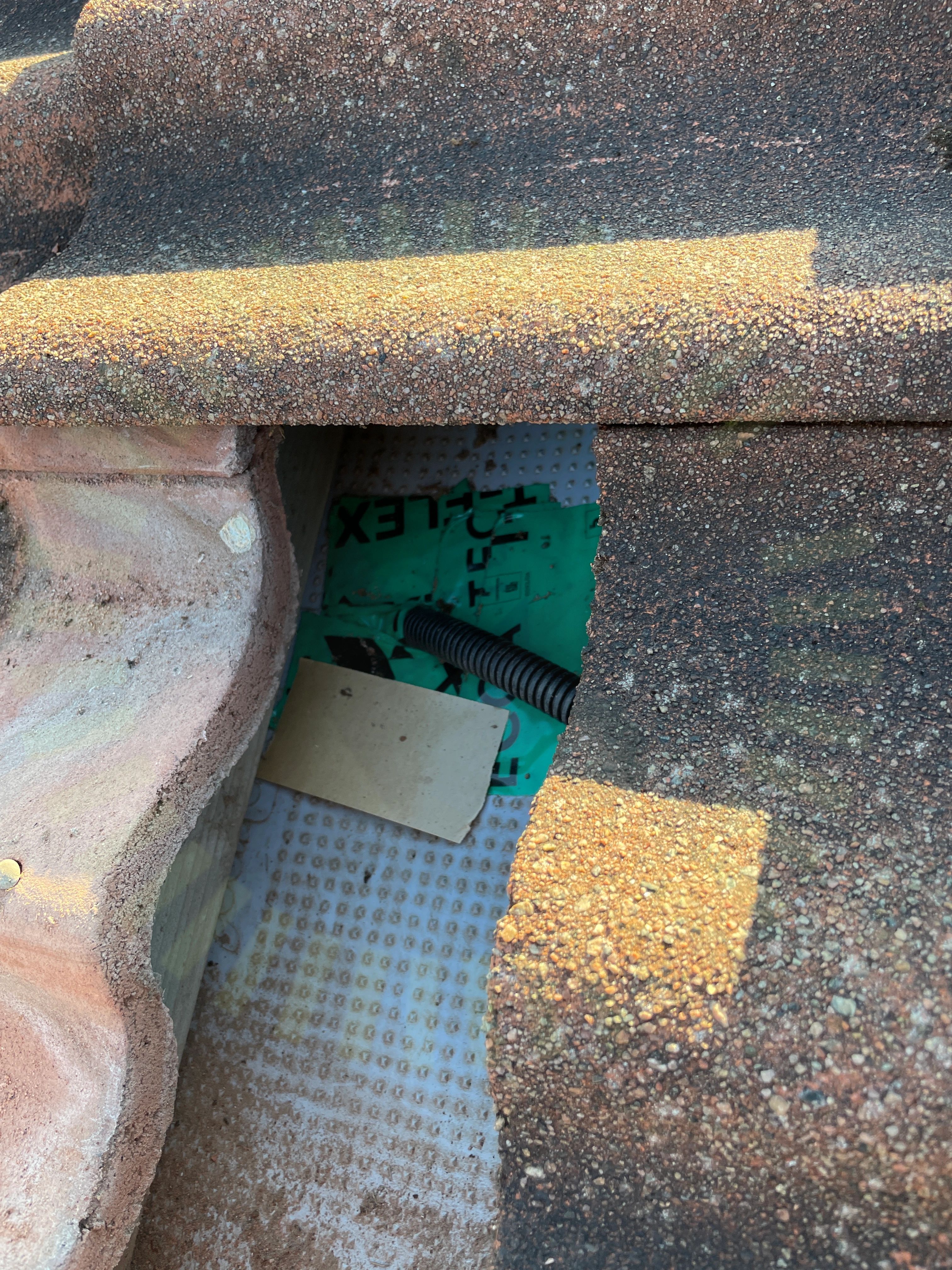

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte utförd korrekt

Godkända kontrollpunkter

19/22

Främmande materialKabeluppfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

30/30

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
