Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Svea Solar

Datum

6 oktober 2023

Ort

Järfälla, Stockholms län
Stress på kontakter
PEN-ledare
Varning för likspänning
97% godkända3% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, ESDEC Lutande Panntak

Godkända kontrollpunkter

24/24
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/16
Stress på kontakter

4.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

Undercentral

Anmärkningar

1/5

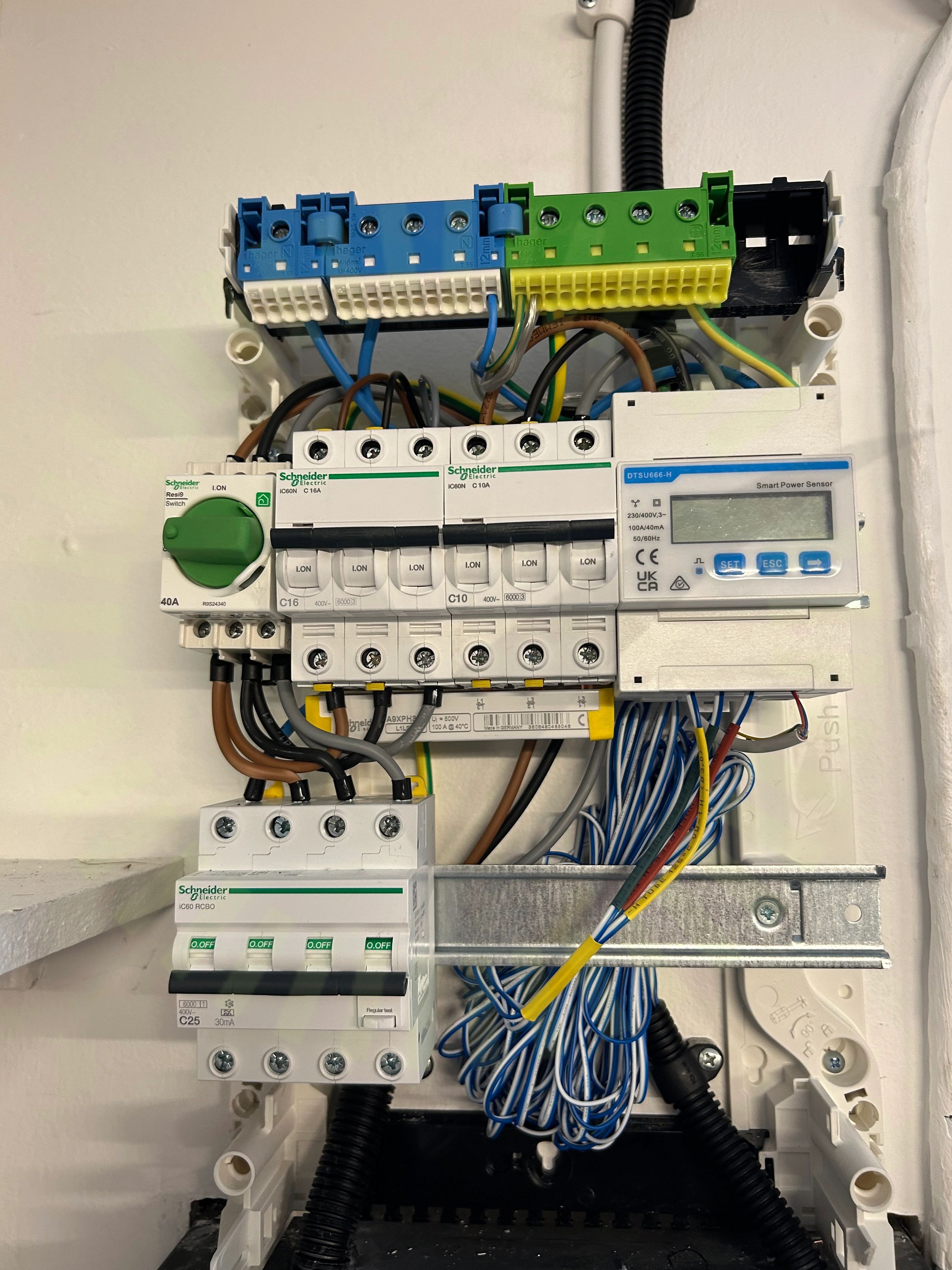

PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

4/5
BöjradieInfästningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Texten på varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

32/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Dubbel matning
