Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
15 maj 2024
Ort
Varberg, Hallands län
AC Kablage förläggning
Genomföringar
Identifiering
Skenornas överhäng
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: H2 3-20K-T2
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Inte godkänd
Installationen är inte levererad enligt avtal. Kund saknar genomgång utav anläggningen och hur tillhörande appar fungerar.
Avtal
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/26
3.1 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/26
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Skenskarvar korslager
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/35
5.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage saknas i fasadmätarskåp.
SS 436 40 00 (522.8.4)
5.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)

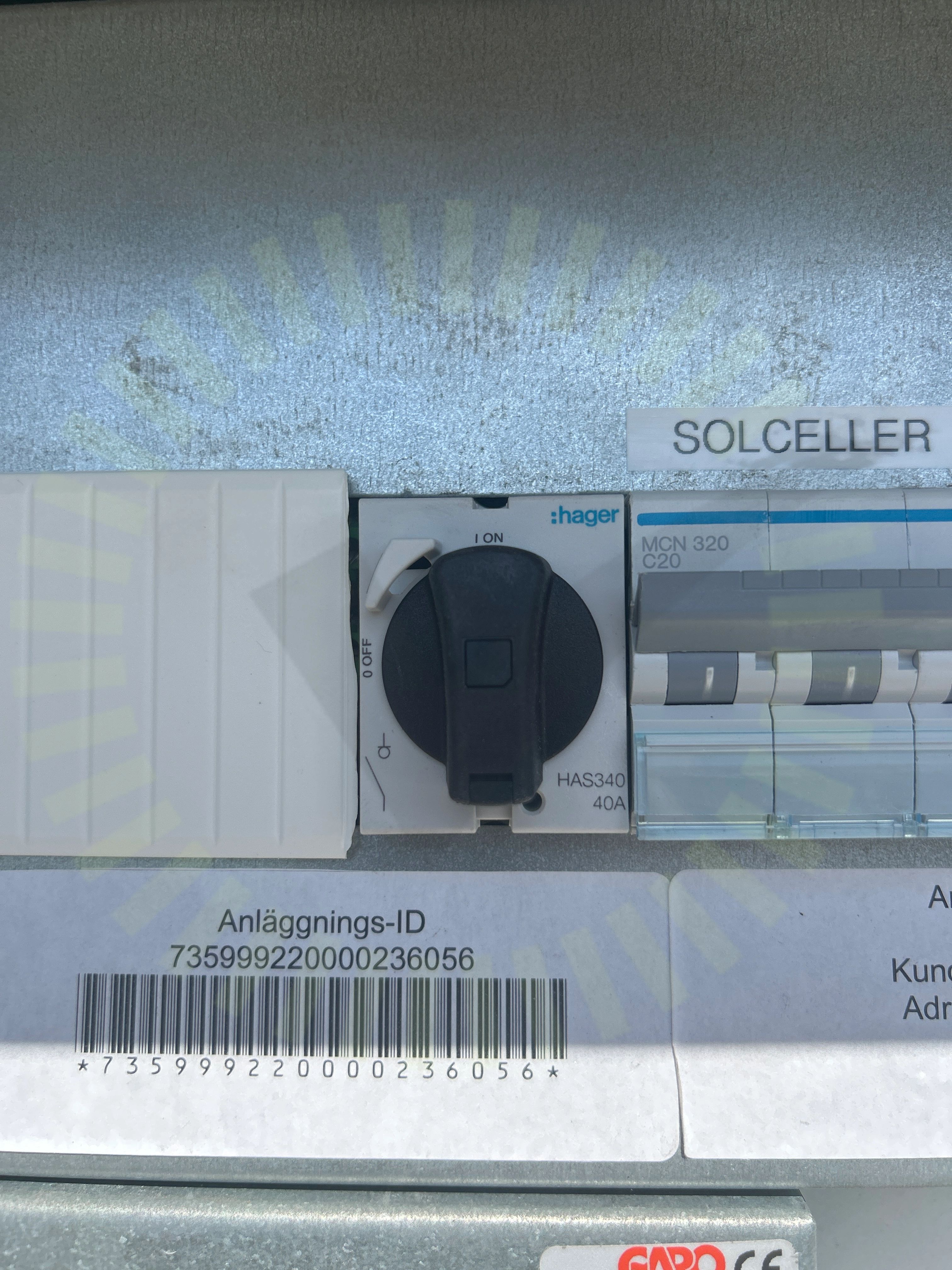

5.3 Identifiering
Inte godkänd
Märkning saknas för brytare.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
32/35
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
