Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

EcoKraft

Datum

17 oktober 2023

Ort

JÄRFÄLLA, Stockholms län
Takstolsinfästning
Dragavlastade
Panelkablaget generell böjradie
82% godkända18% ej godkända

Om installationen

PanelerLuxor: EcoLine M108
MontagesystemSchletter: Rapid Roof Hooks
MontagesystemSchletter: FlatGrid
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Luxor: EcoLine M108

Anmärkningar

3/15
Dragavlastade

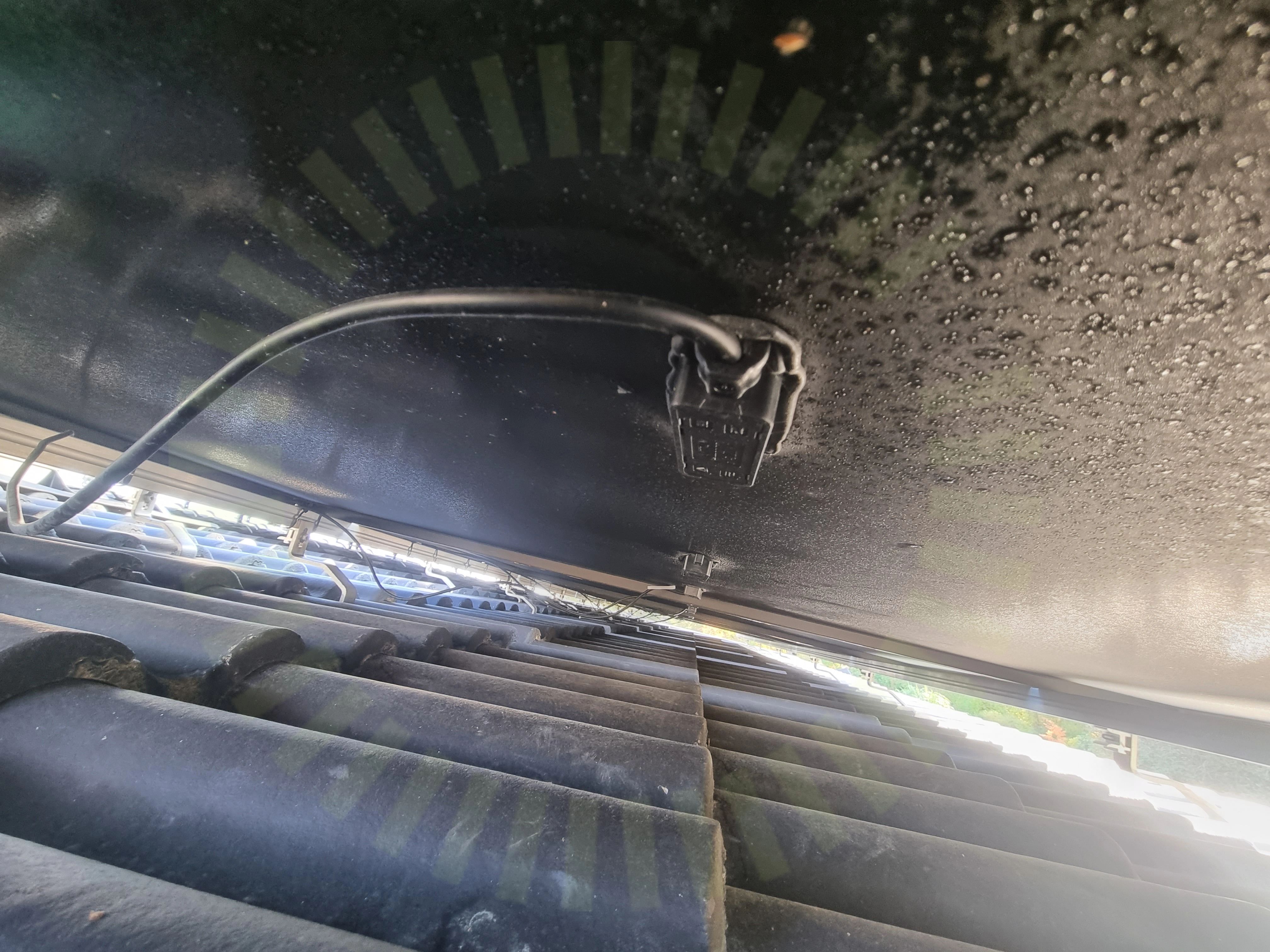

3.1 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.
Mellanrum

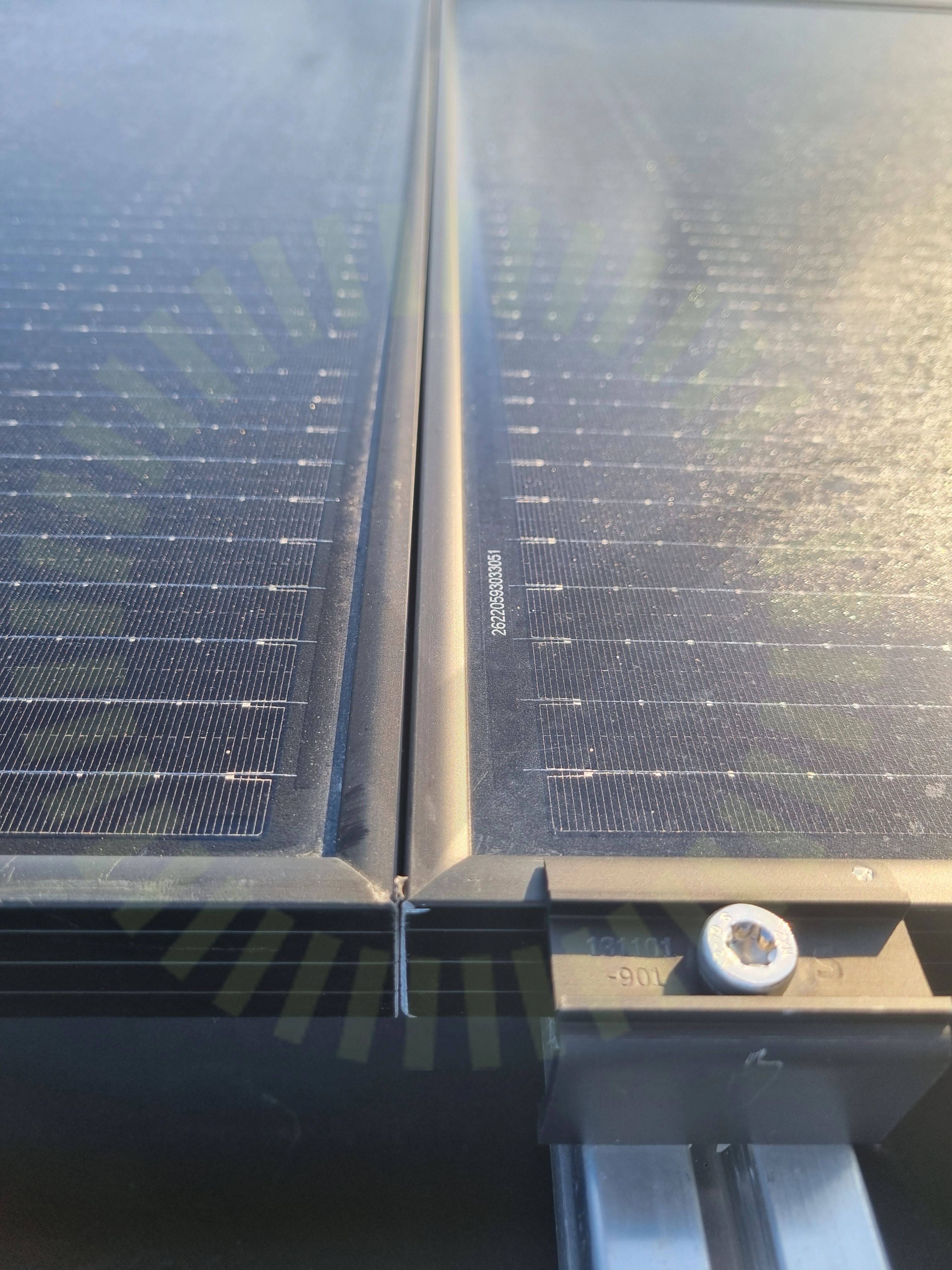

3.2 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Luxor Installationsmanual. 2022-06. Sida 22.

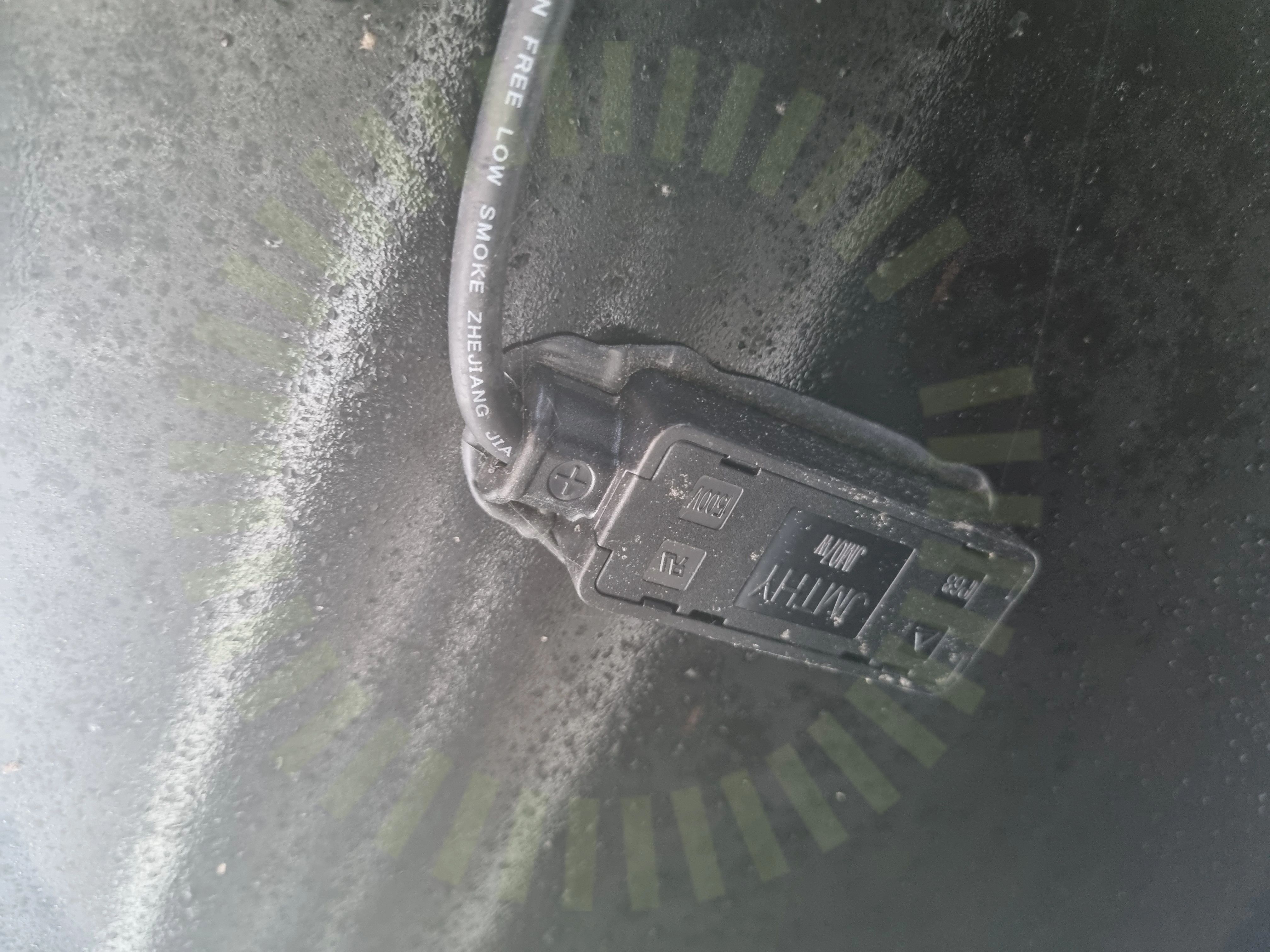

Panelkablaget generell böjradie

3.3 Panelkablaget generell böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie i hela anläggnignen.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/15
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPunktbelastningSkadaSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

9/23
DC kabel förläggning

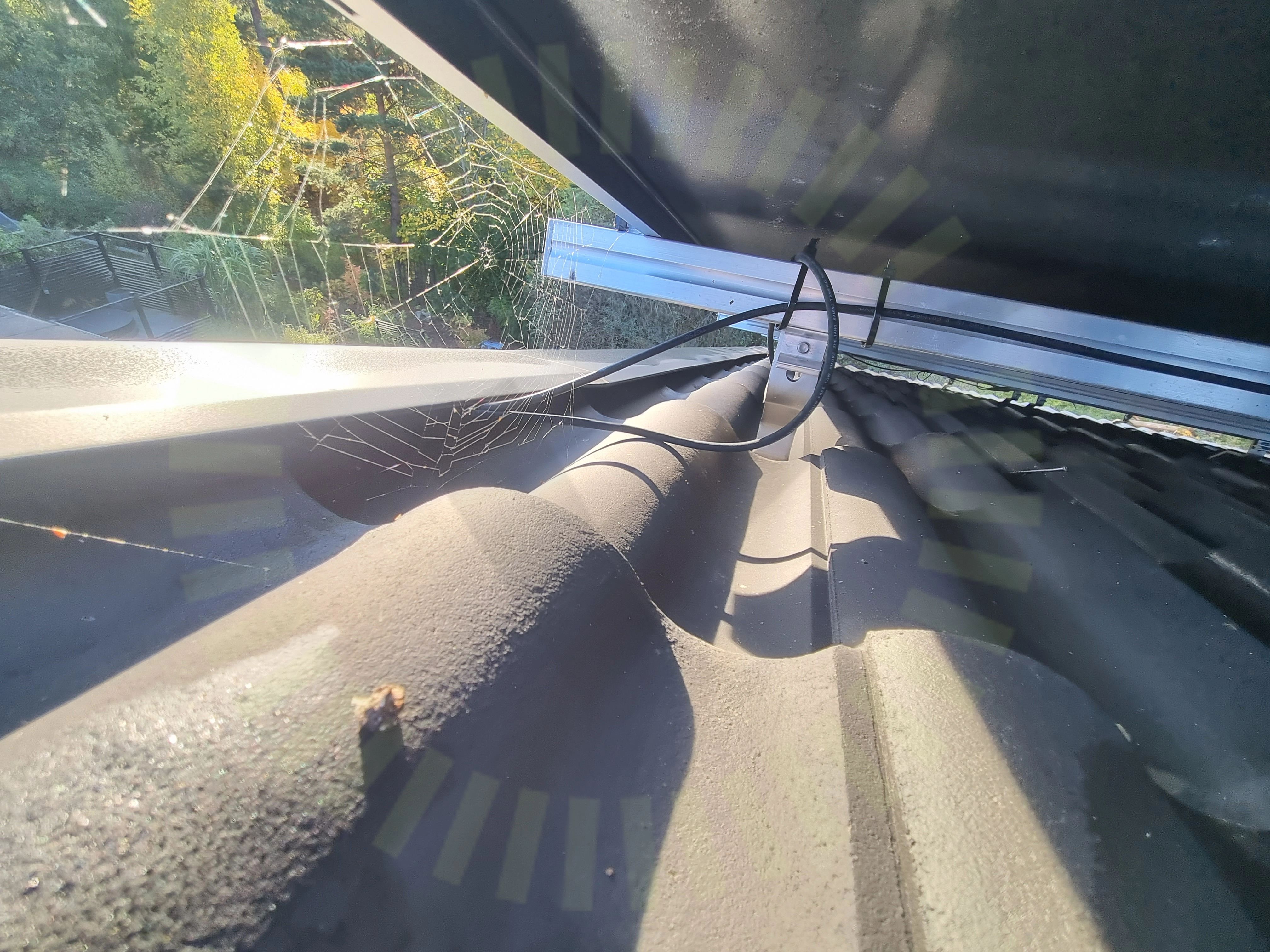

4.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst. Kablage går ner under takpannor utan någon form av skydd.

Infästning utanför takstol

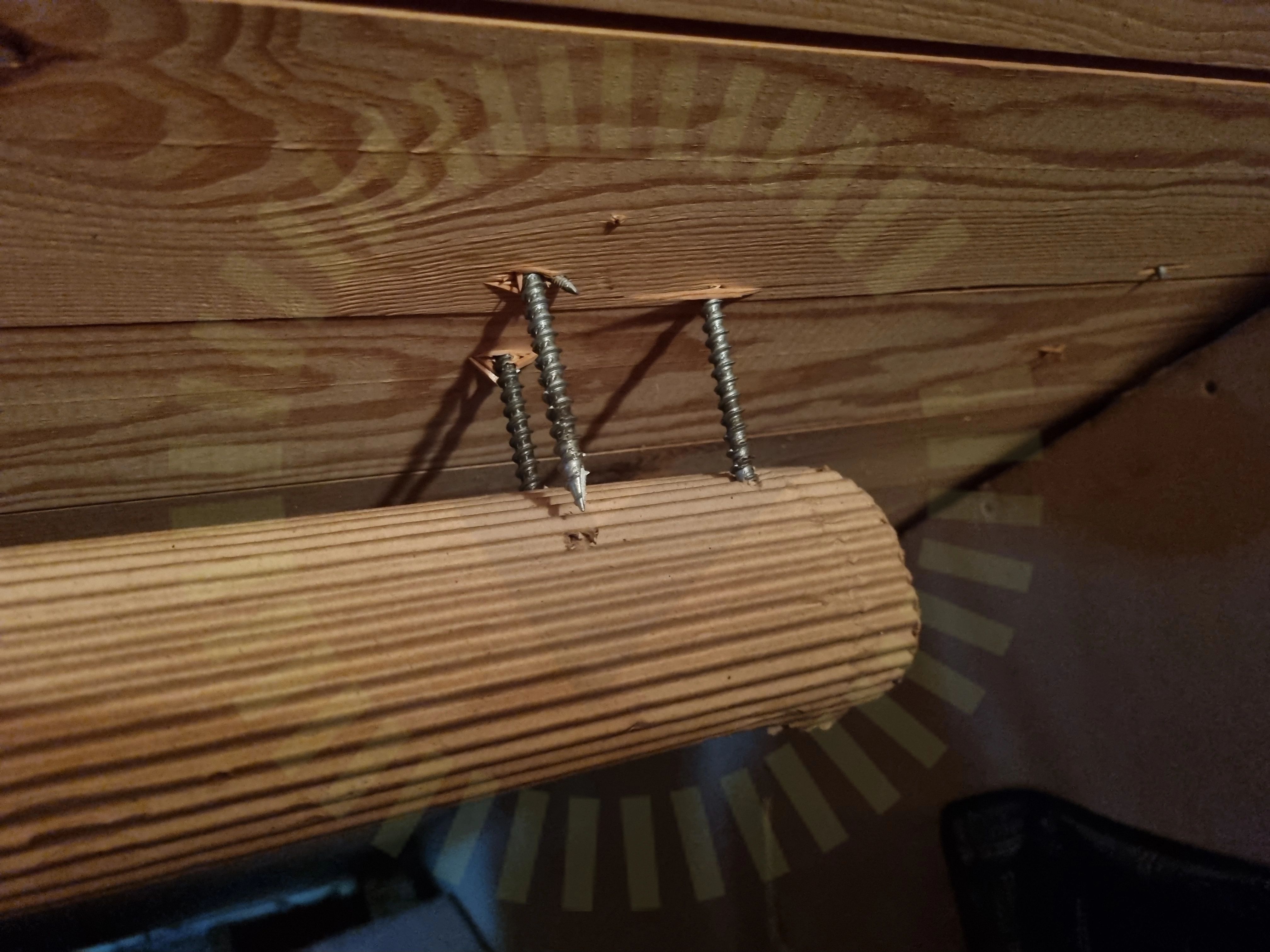

4.2 Infästning utanför takstol

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.

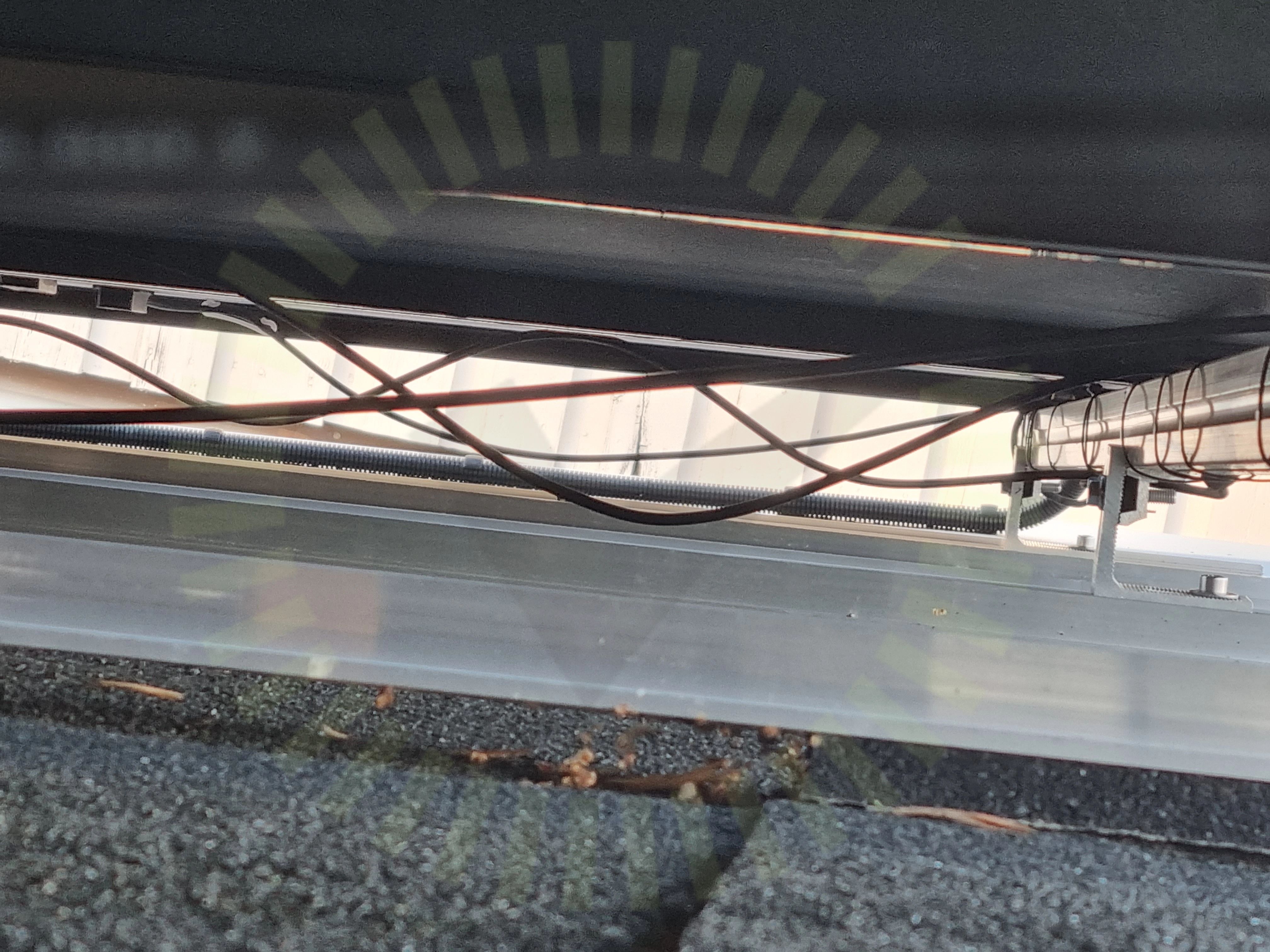

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Mittklämmor

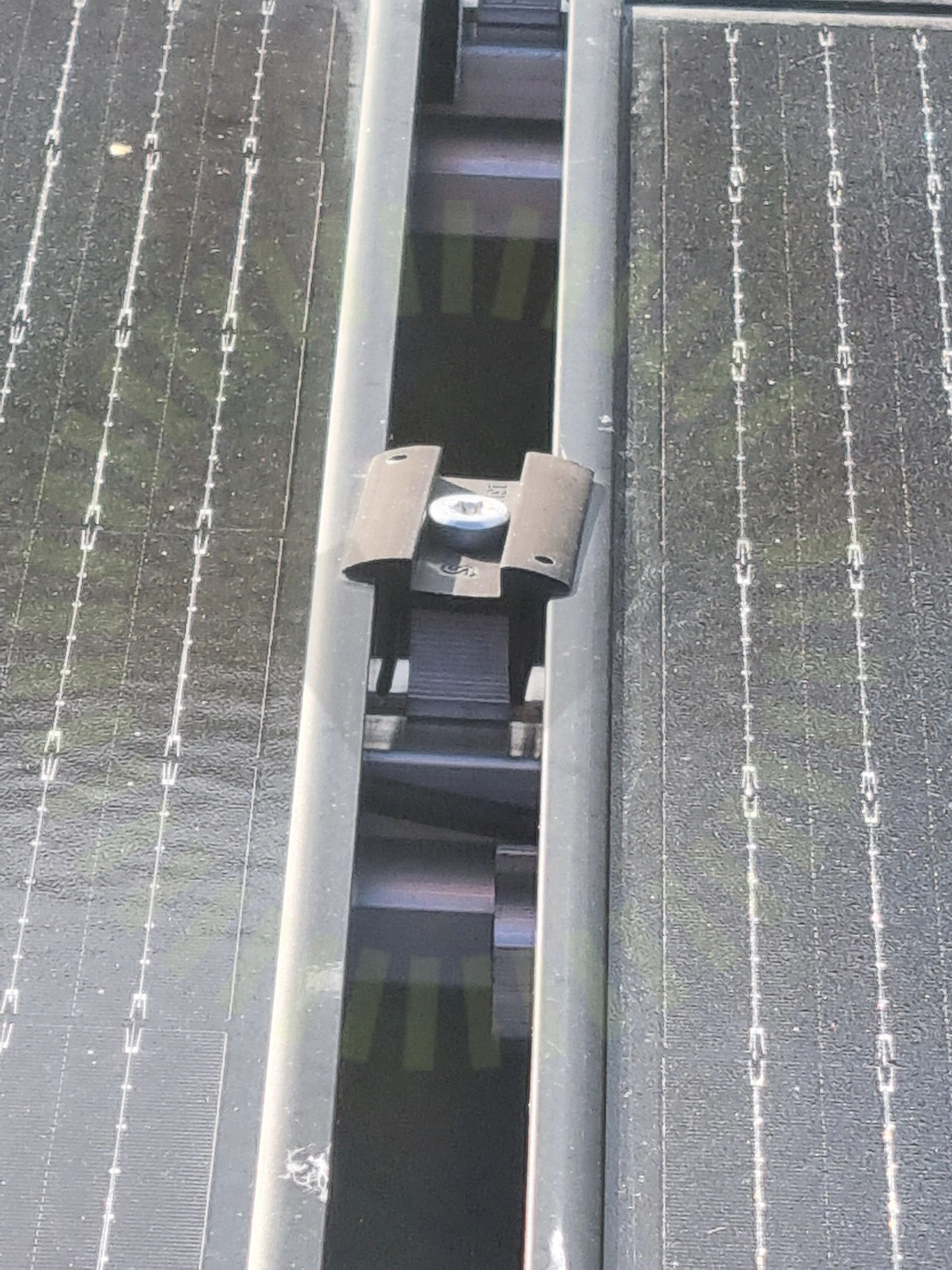

4.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, sitter snett.

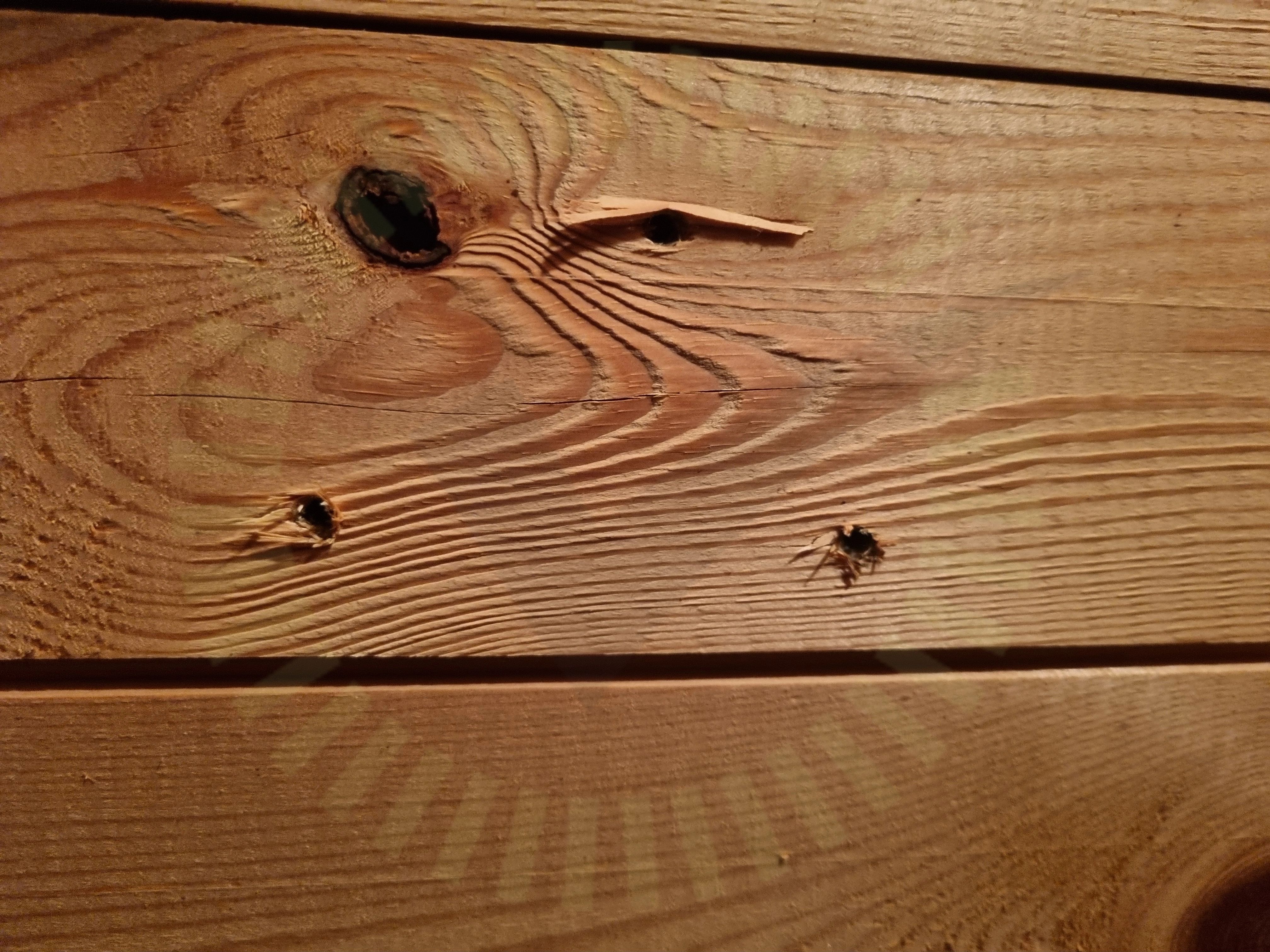

Skador

4.5 Skador

Inte godkänd

Skador noterade på taket runt installationen. Hål i råsponten från flyttade takkrokar. kan endast se underifrån pga att panelerna ligger över flyttade krokar. Svårt att se om hål är tätade.

Takgenomföring

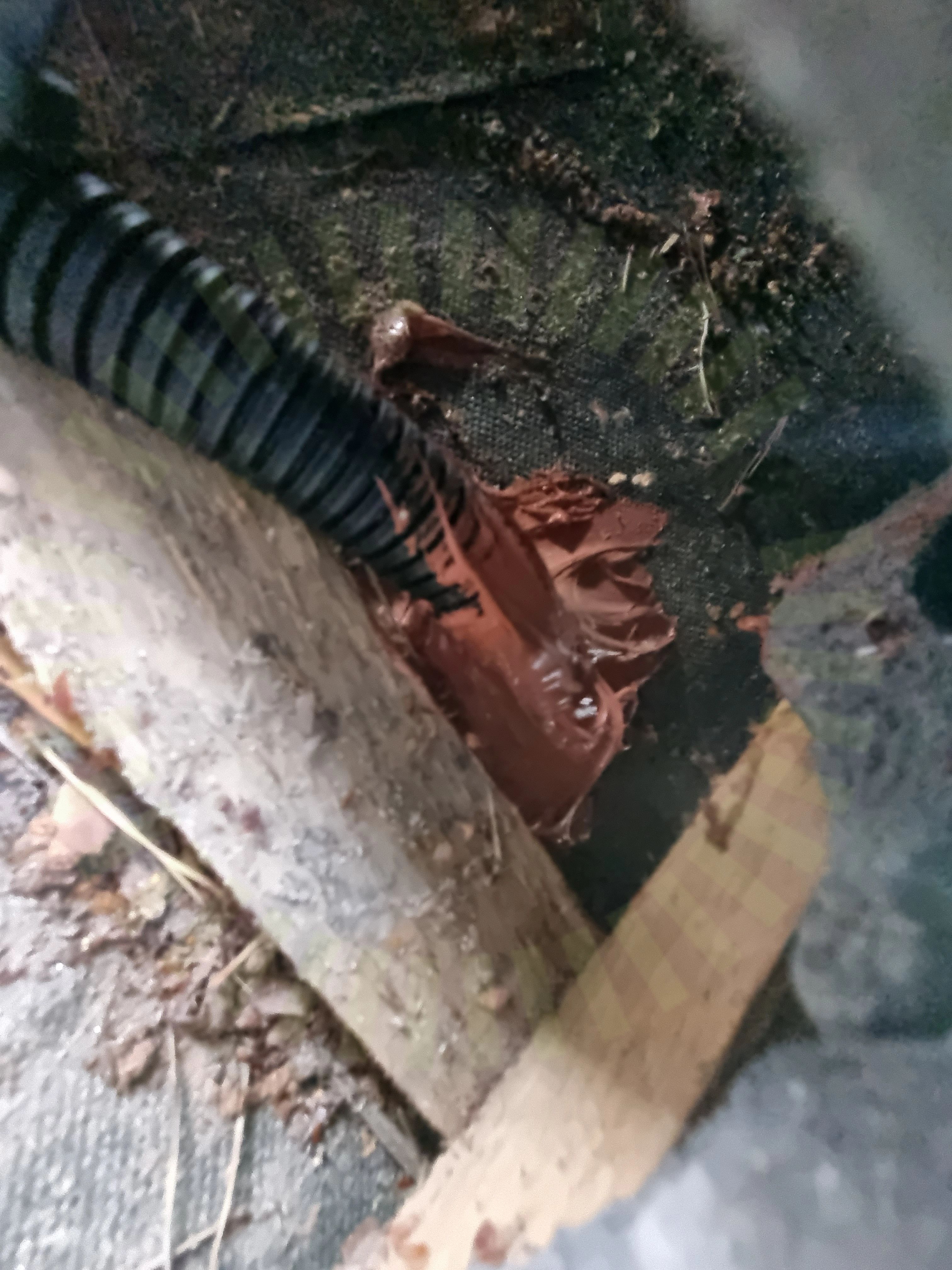

4.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

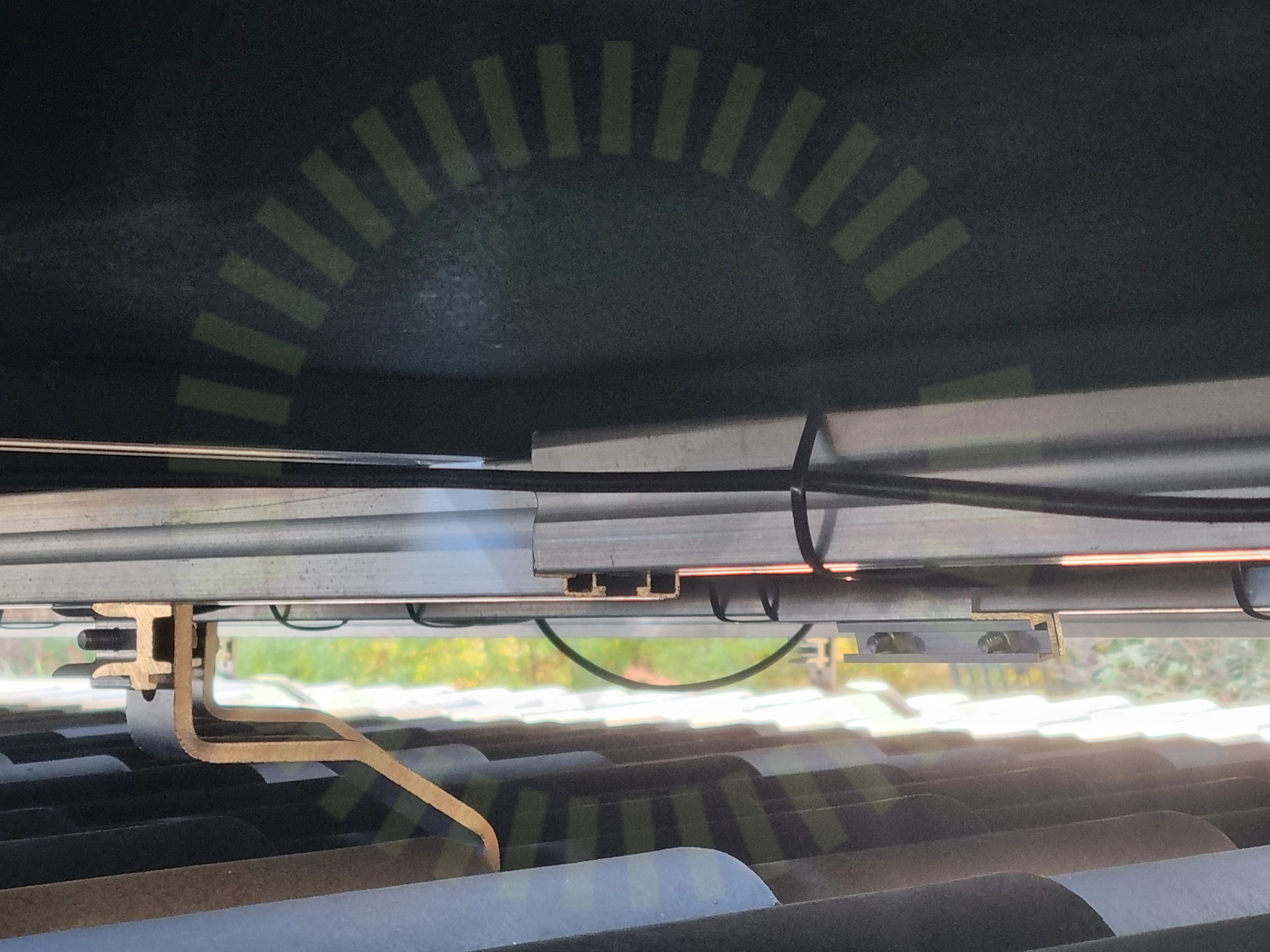

Skenskarvar

4.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenskarv är inte ihopsatt.

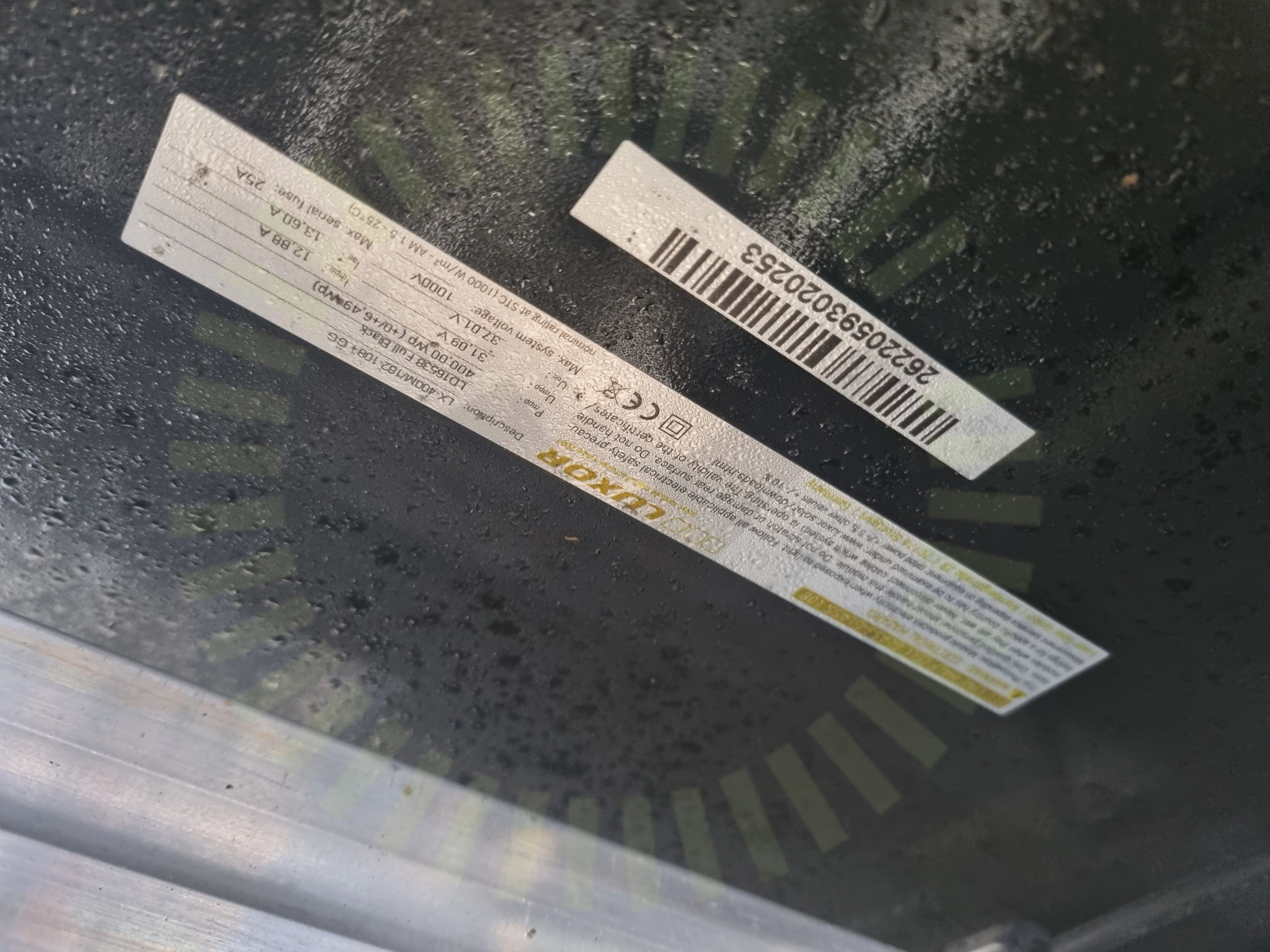

Snö- och Vindlastberäkning

4.8 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än vad lastberäkning säger.

Tillverkarens montageanvisningar
Takstolsinfästning

4.9 Takstolsinfästning

Inte godkänd

Takkrok är inte fäst i takstol. Skruvar har även spräkt takstol, infästningar har flyttats och det finns hål i taket.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

14/23
Främmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaPlaceringSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 2, Luxor: EcoLine M108

Anmärkningar

3/15

5.1 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar. Kablage ej uppfäst med tillräckligt stöd ut från kopplingslådor.

Luxor Installationsmanual. 2022-06. Sida 26.

5.2 Panelkablaget generell böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie i hela anläggnignen.

SS 436 40 00 (522.8.3)

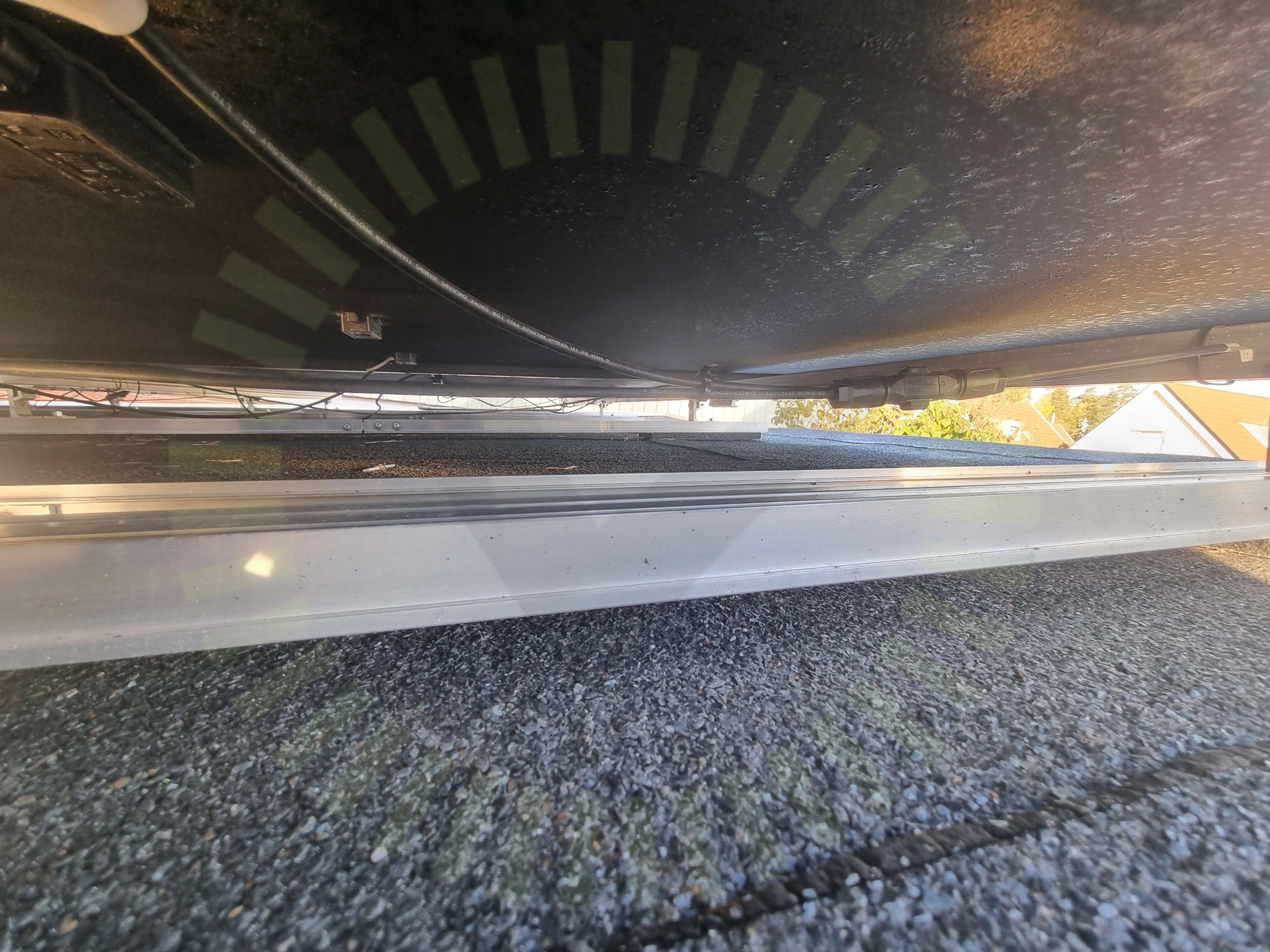

Stress på kontakter

5.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/15
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPunktbelastningSkadaSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 2, Schletter: FlatGrid

Anmärkningar

4/21
Ballastvikt

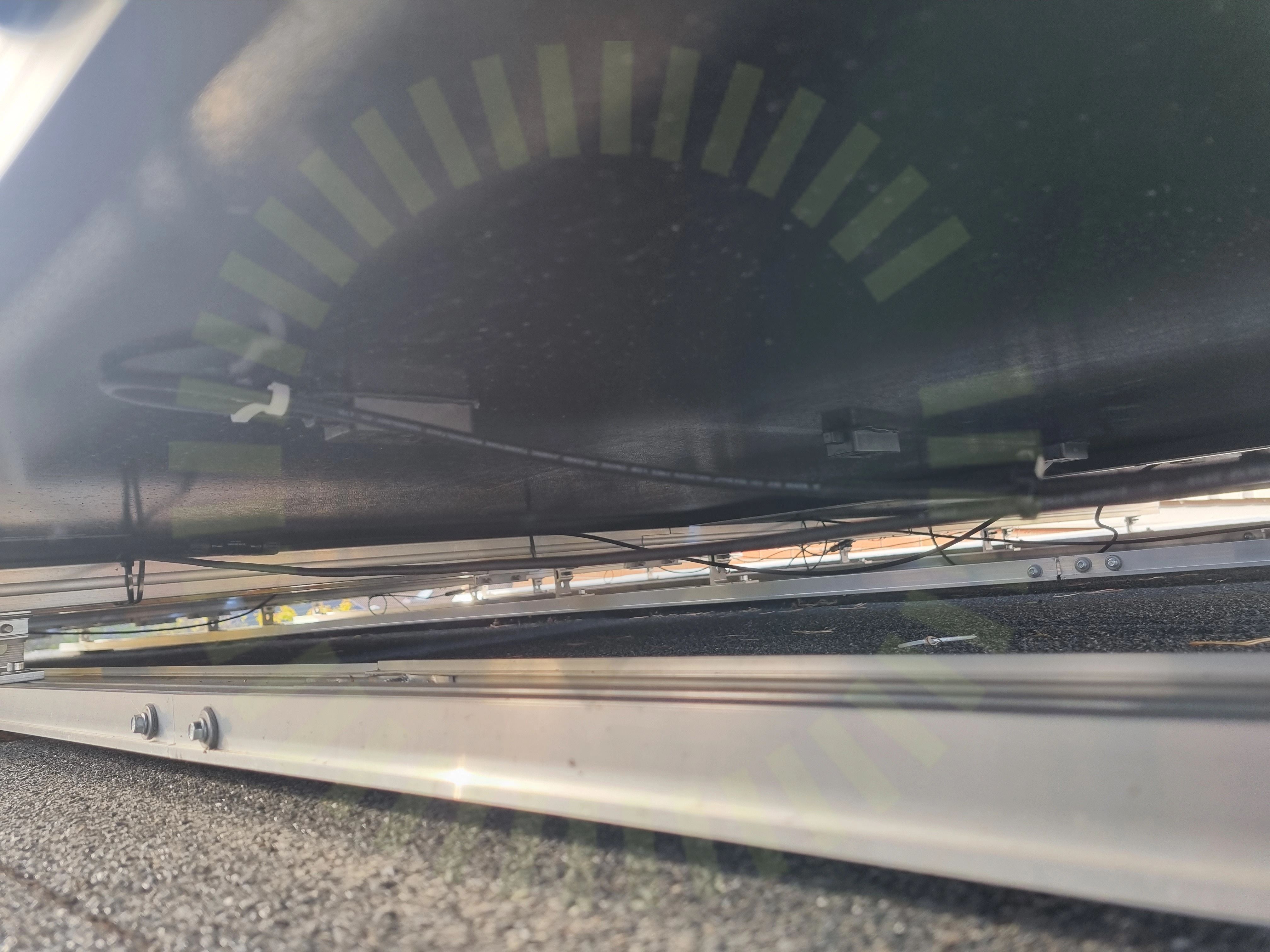

6.1 Ballastvikt

Inte godkänd

Ballast stämmer inte med projekteringen. Ballast saknas, endast skenor

Tillverkarens anvisningar
Kabeluppfästning

6.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

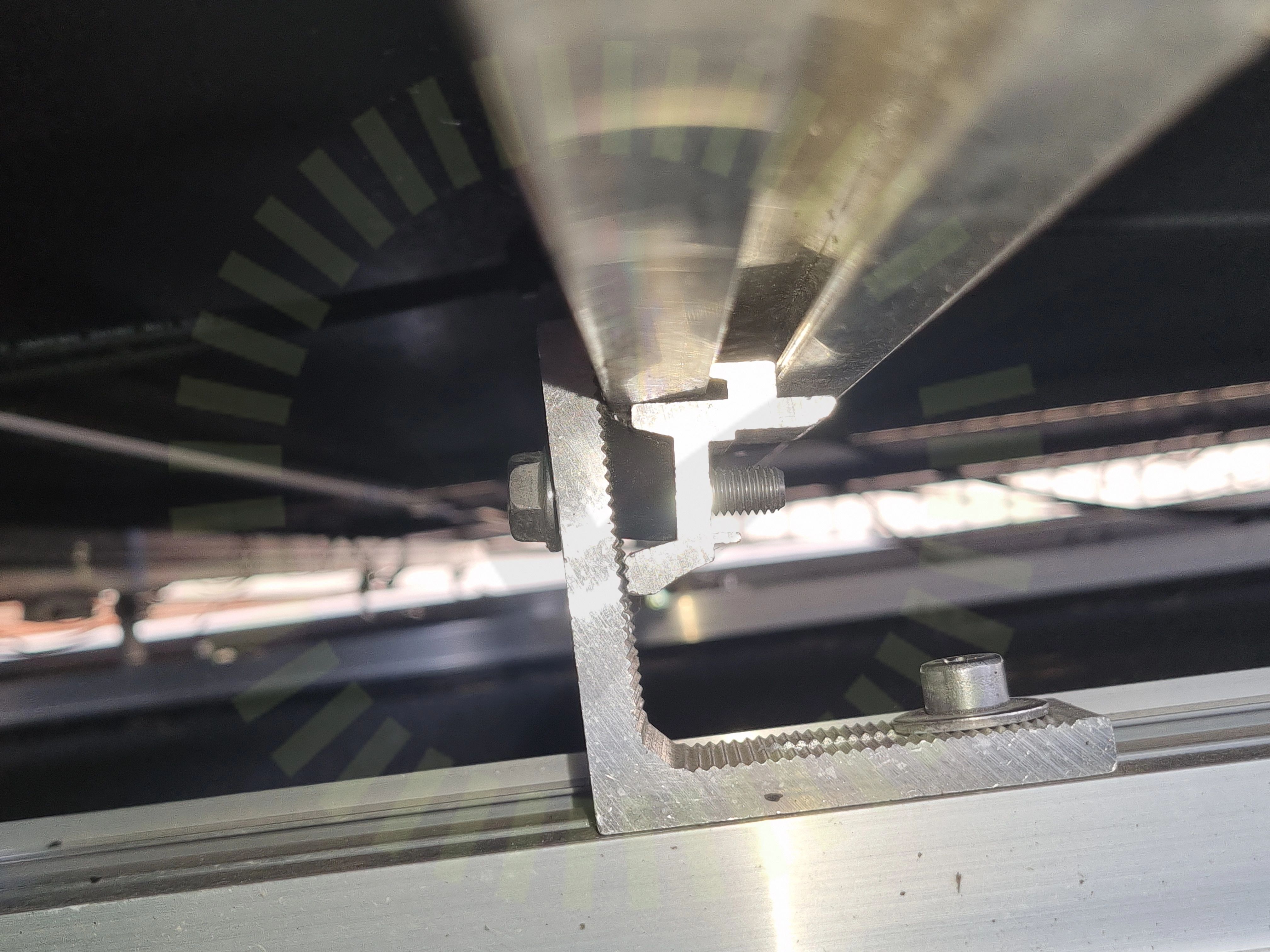

Skenornas infästning

6.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Tillverkarens anvisningar

6.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än vad lastberäkning säger

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/21
Antal raderDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas avståndSkenornas skarvSkydd ballastplåtTaklutningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Saknas vid elmätare.

SS 436 40 00 (712.514.101)

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Strängens maxström överstiger kapaciteten för utgång B på växelriktaren.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Datasheet

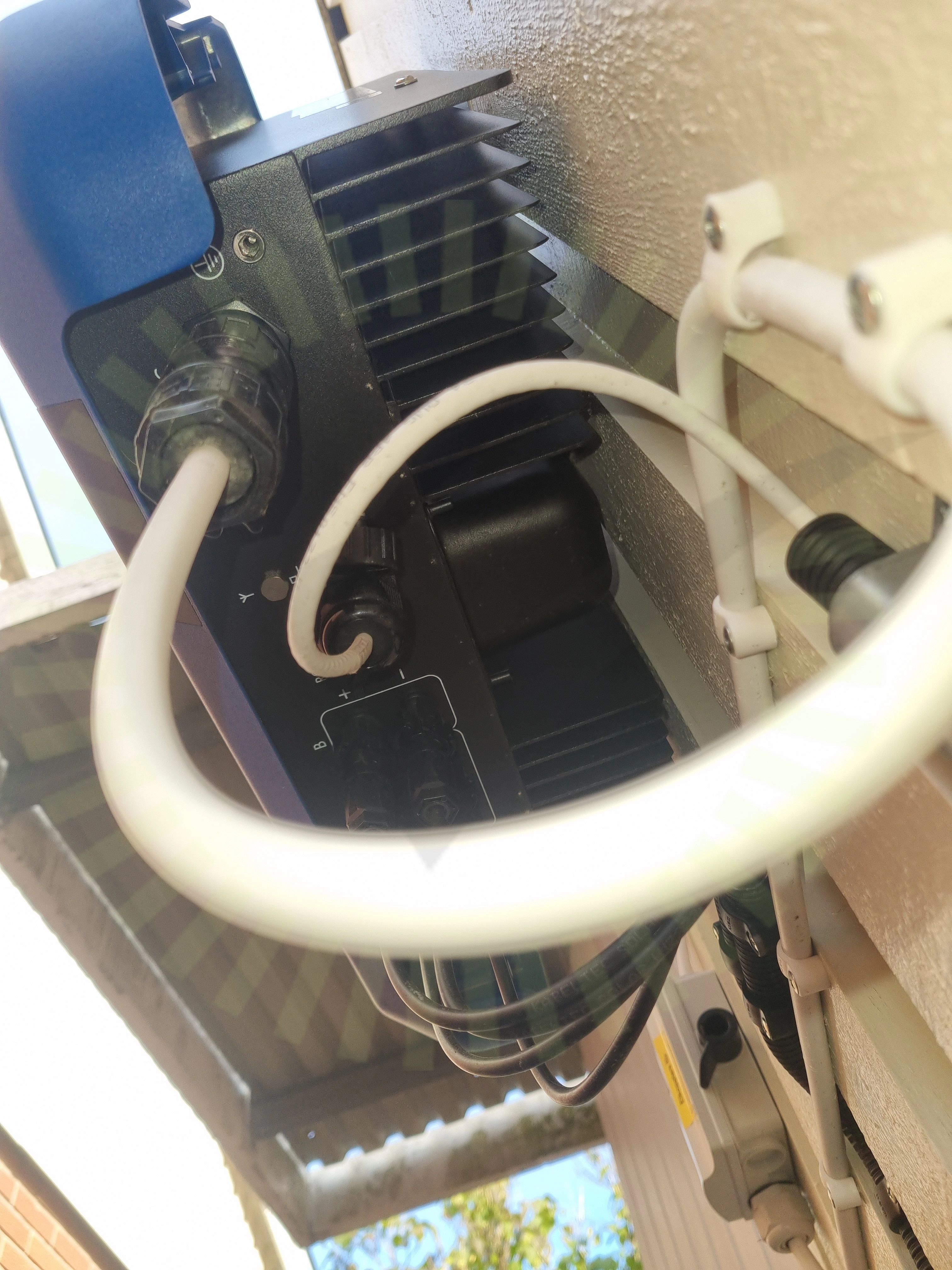

Jordning av chassi

8.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Manual V 1.7, Sida 33

Godkända kontrollpunkter

33/36
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanNärliggande materialPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
