Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Vattenfall

Datum

22 mars 2024

Ort

Virsbo, Västmanlands län
Kabeluppfästning
Skenornas infästning
Kopplingslåda
95% godkända5% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C54/Umhb
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: ACREL DTSD1352
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak, ESDEC Lutande Panntak

Anmärkningar

3/27
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

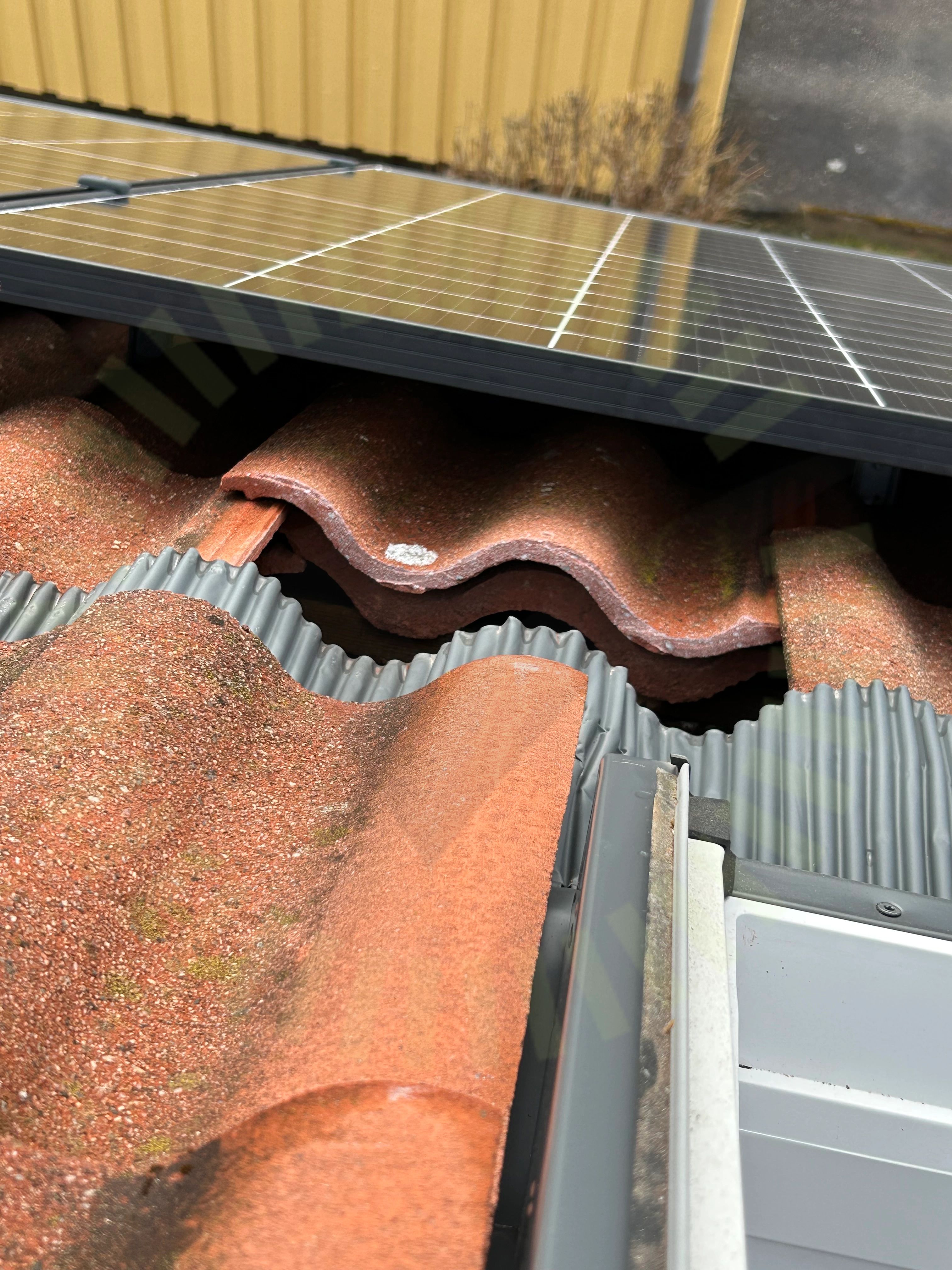

4.2 Skador

Inte godkänd

Takpanna inte återmonterad.

Skenornas infästning

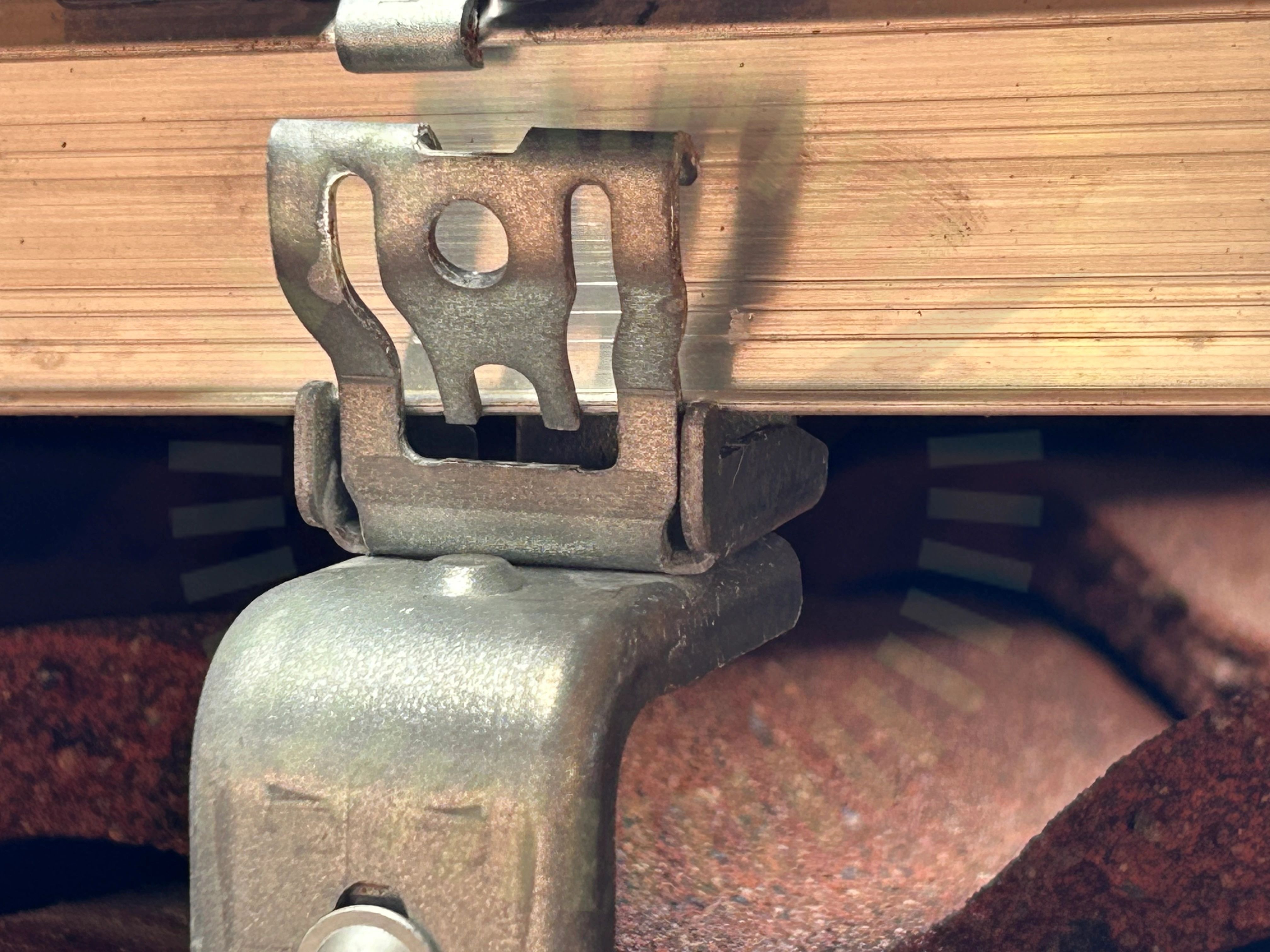

4.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

24/27
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkarp kantSkenans utstick för klämmaSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak, SunTech: STPXXXS - C54/Umhb

Anmärkningar

2/15
Kontakter

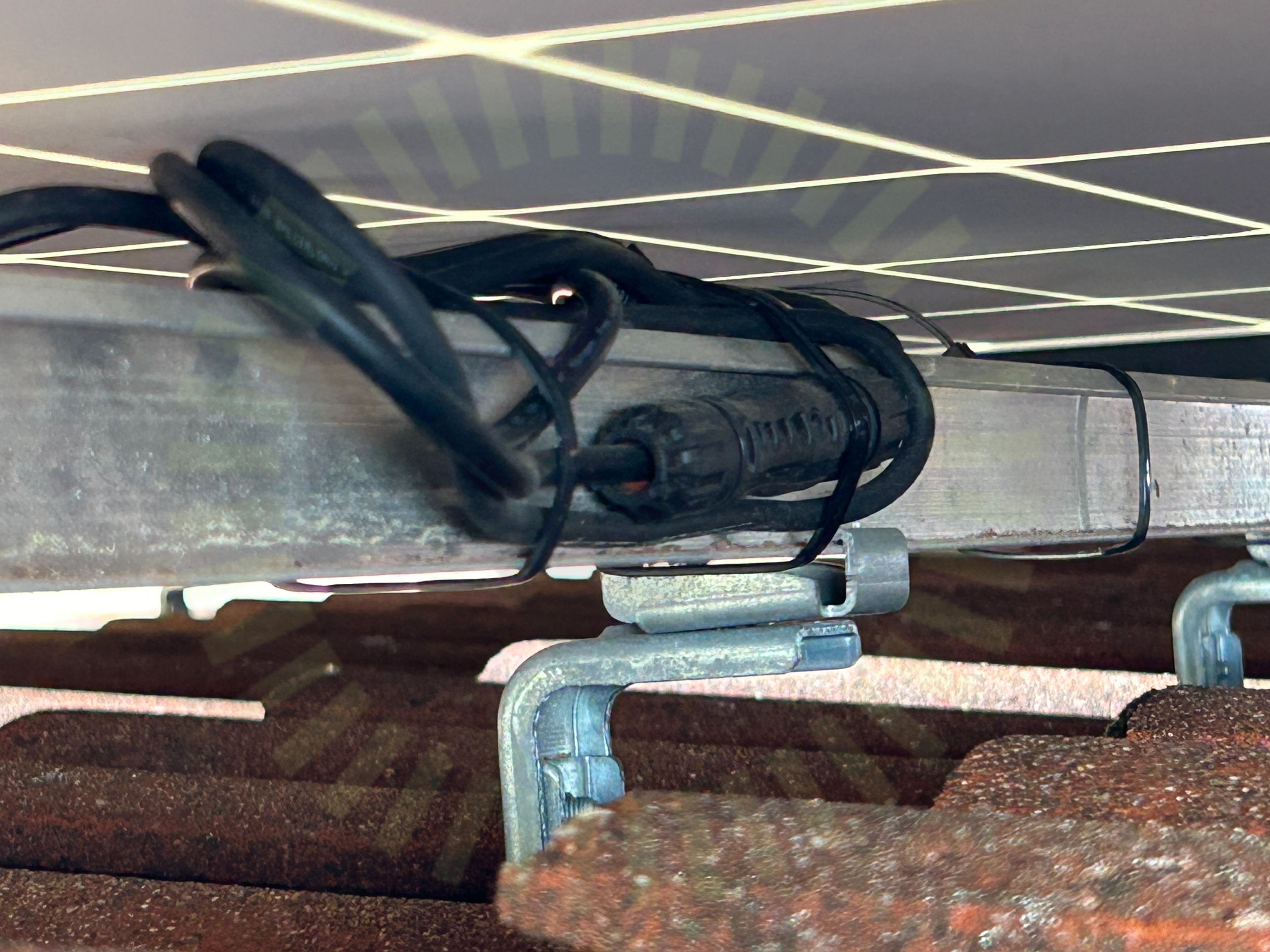

5.1 Kontakter

Inte godkänd

Buntband får inte placeras över kontaktdonets hölje.

Stäubli PV_MA711. Sida 4.
Kopplingslåda

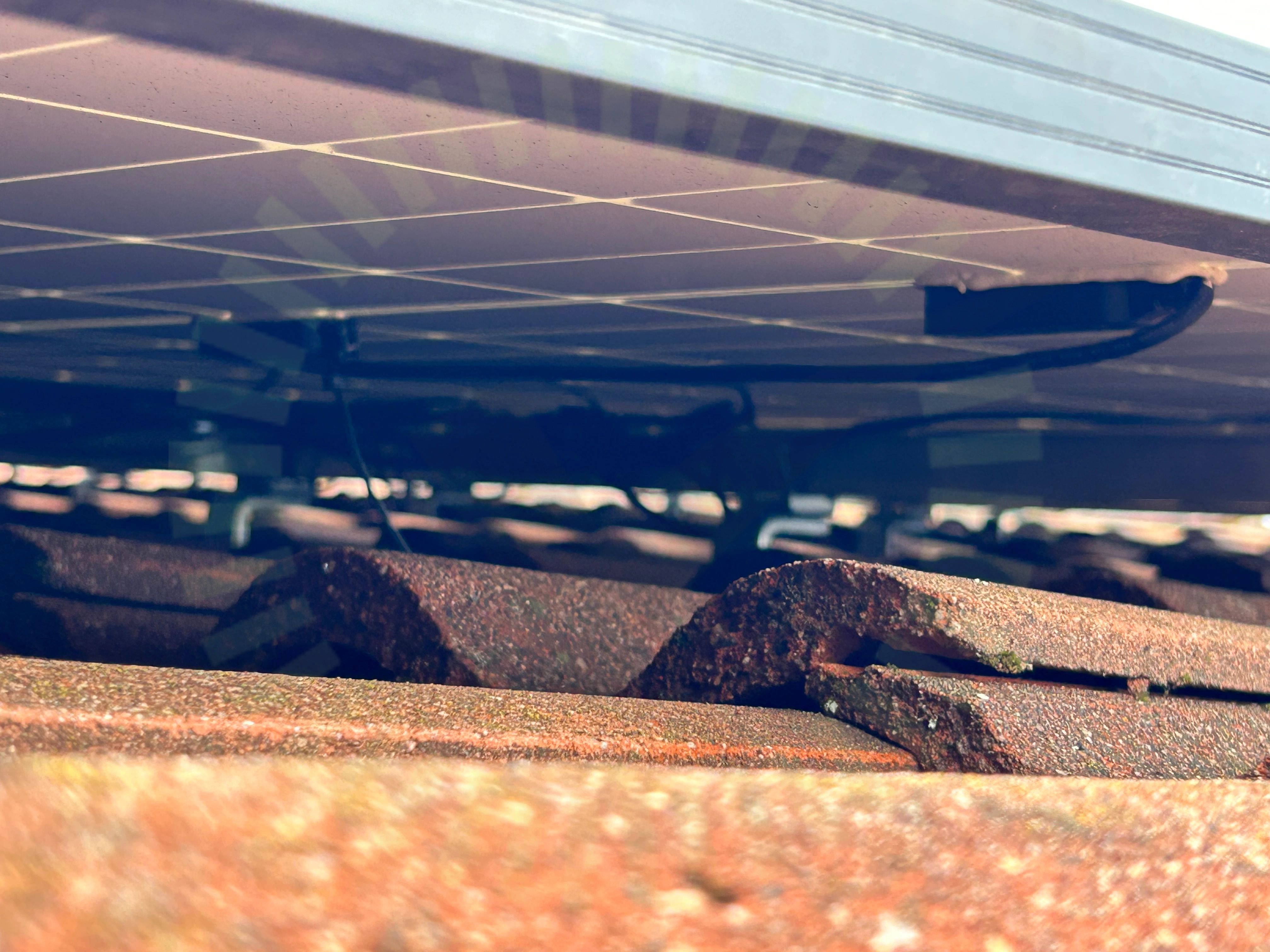

5.2 Kopplingslåda

Inte godkänd

Kopplingslåda utsätts för dragbelastning.

Godkända kontrollpunkter

13/15
SkuggaDräneringshålFörbindelse av kontakterFöremål bakstyckeKlämmornas överlappningLutningMellanrumPanelkablagets böjradiePunktbelastningSkadorSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

31/31
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare fastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
