1.1 Avtal
Inte godkändEnligt avtal ska det vara 440w paneler men på taket är det 435w installerat.
Avtal
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
8 april 2025
Ort
Halmstad, Hallands län
94% godkända6% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Anmärkningar
1/6
3.1 Fastsäkring av produkt
Inte godkändSmartmätare är inte fastsäkrad ordentligt.
Godkända kontrollpunkter
5/6Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount: Falsad/Klickplåt
Anmärkningar
2/21

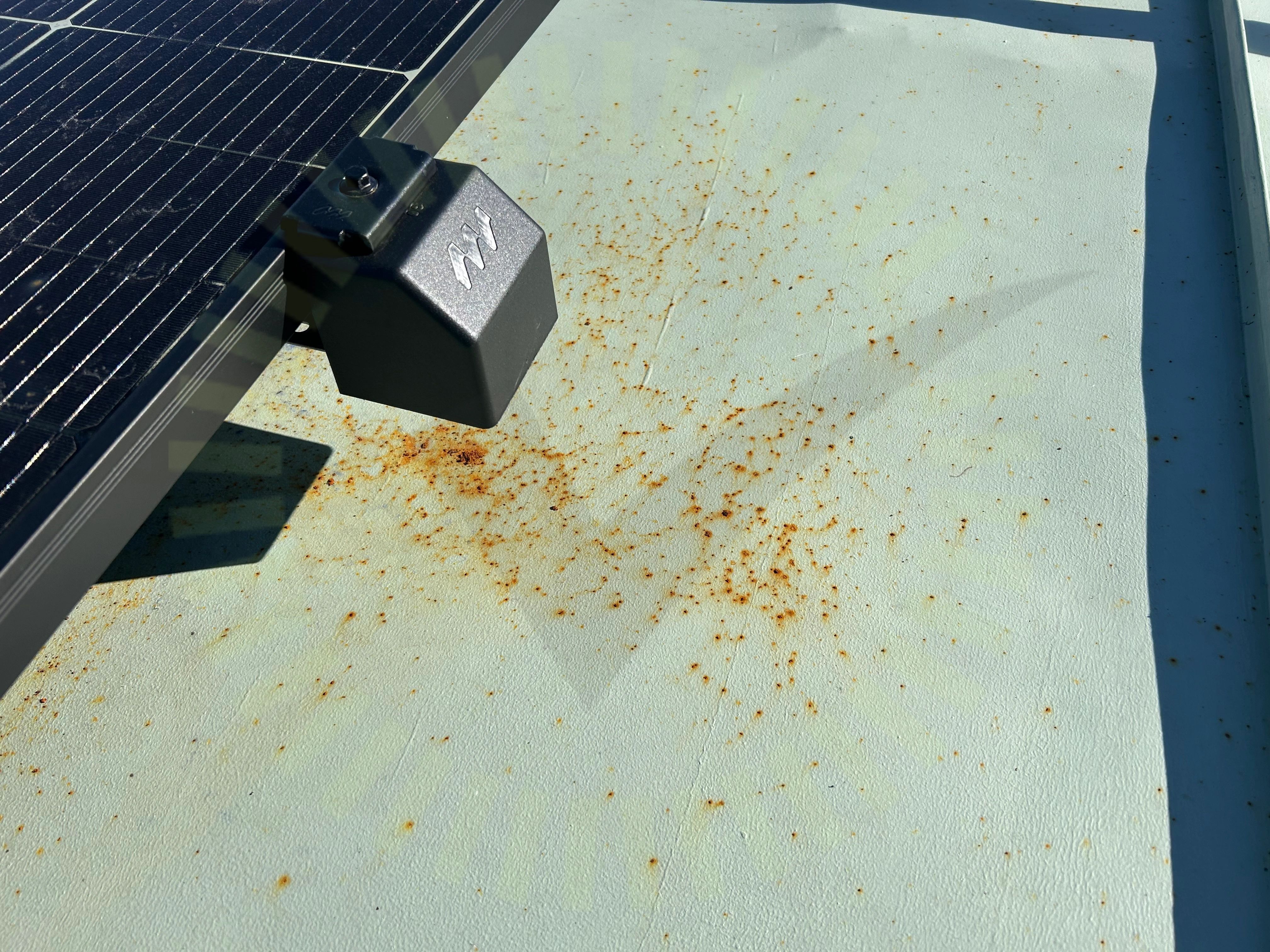

5.1 Skador
Inte godkändSkenor är kapade på taket och restmaterial ligger kvar på plåten och rostar. Taket är målat för mindre än ett år sedan. En del färgskrap förekommer också.
5.2 Takgenomföring
Inte godkändVald fog fäster dåligt på underlagspappen. Dokumentation som styrker att valt material är lämpligt saknas.
Godkända kontrollpunkter
19/21CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14
6.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

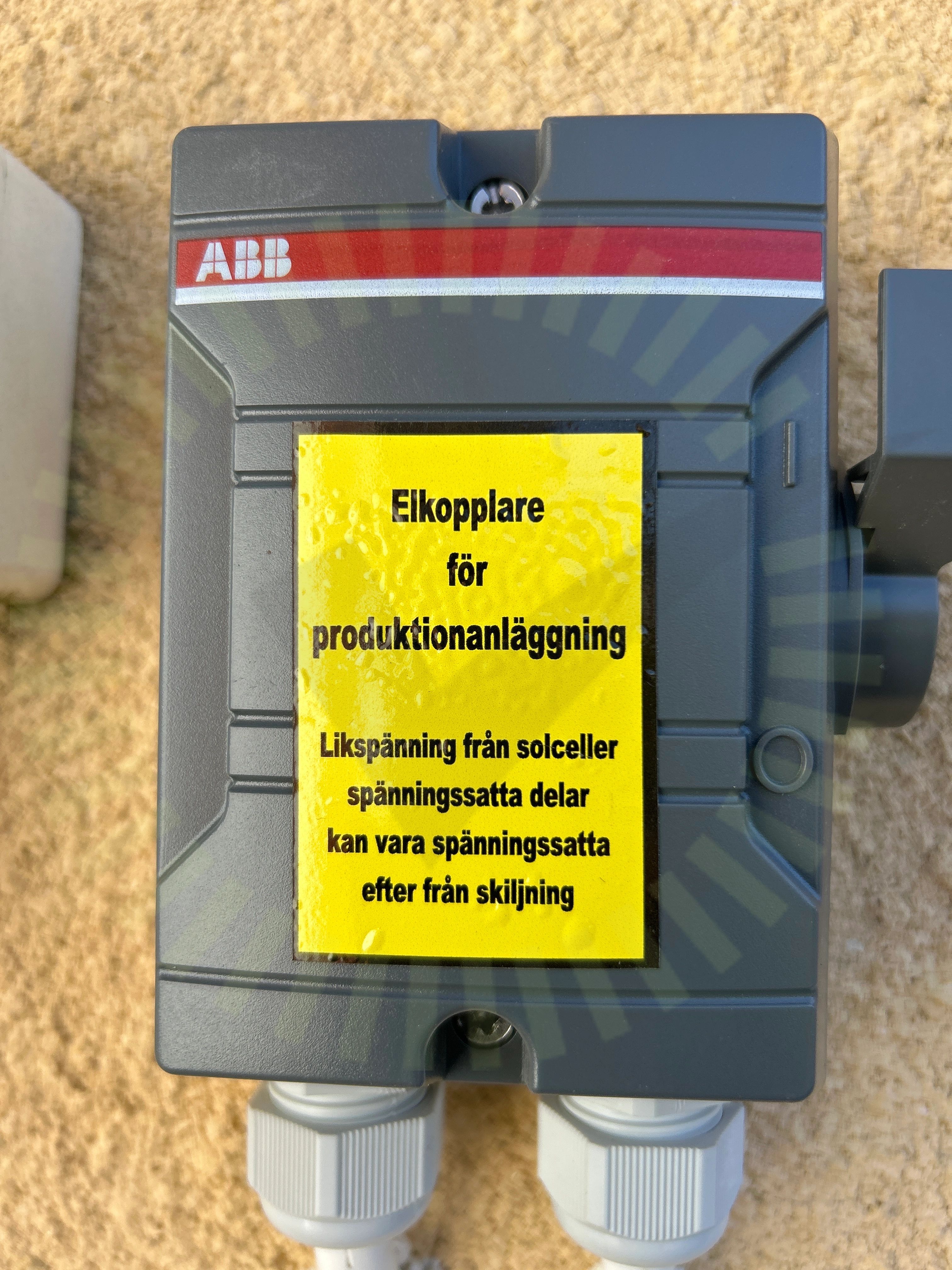

8.1 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/389.1 LED-belysning
Inte godkändLED-belysningen på sidan av växelriktaren fungerar inte.
Godkända kontrollpunkter
37/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
