Besiktningsrapport
9.3
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
25 maj 2023
Ort
Åkarp, Skåne län
Föremål mot bakstycke
Klämmor rätt förläggning
Stress på kontakter
+ 1
94% godkända
6% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 108H
Montagesystem
Weland Stål: Papptak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Denim: U M3 405-410 108H
Anmärkningar
2/13

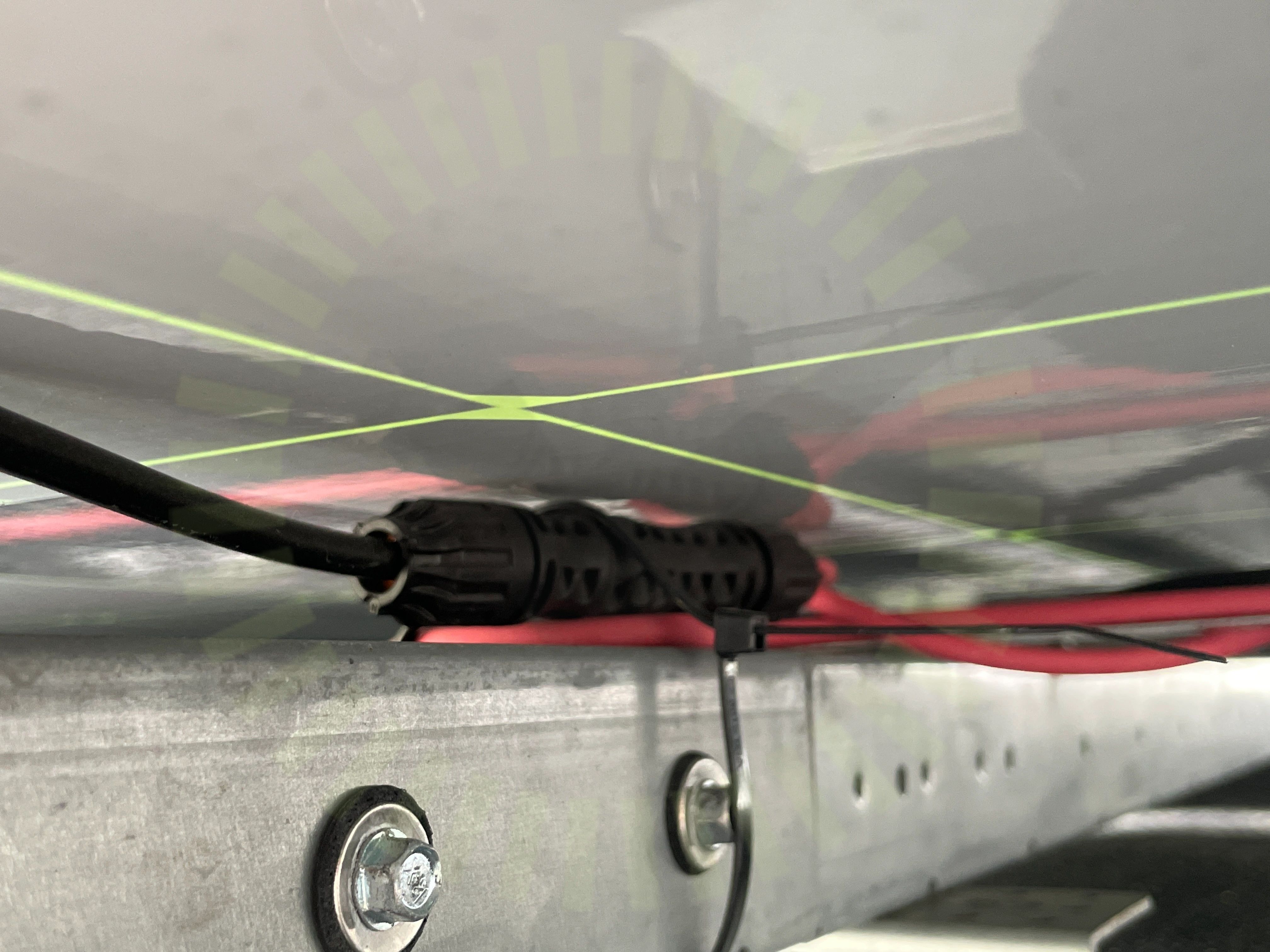

2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Kan skada både panel och kontakt över tid.
Denim-installation-manual-BB-BW-20220829, Sida 5

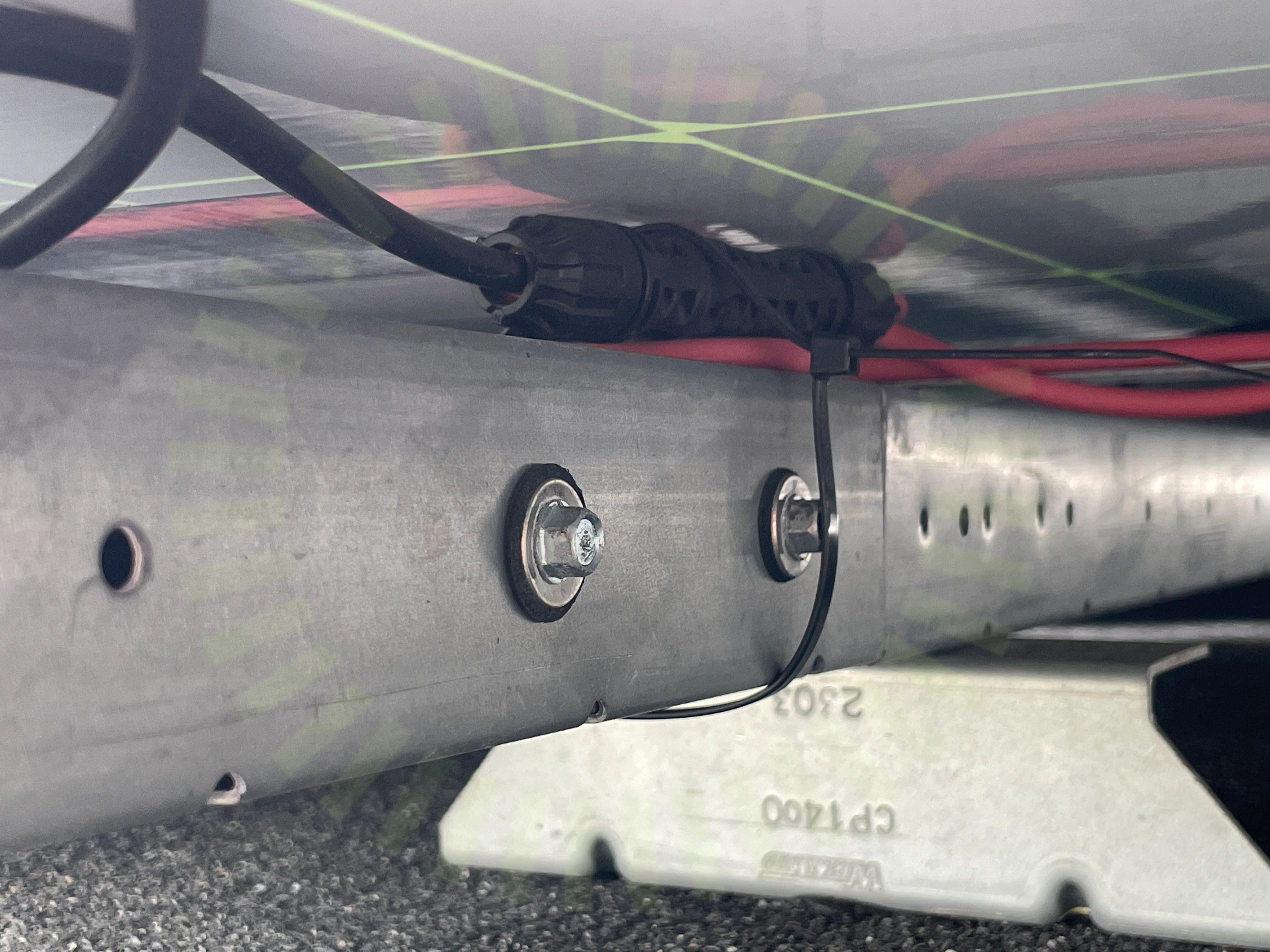

2.2 Stress på kontakter
Inte godkänd
Får ej spänna fast kontakt över kontaktkroppen
Staubli Monteringsanvisningar MA711 (se_en)
Godkända kontrollpunkter
11/13
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
2/23

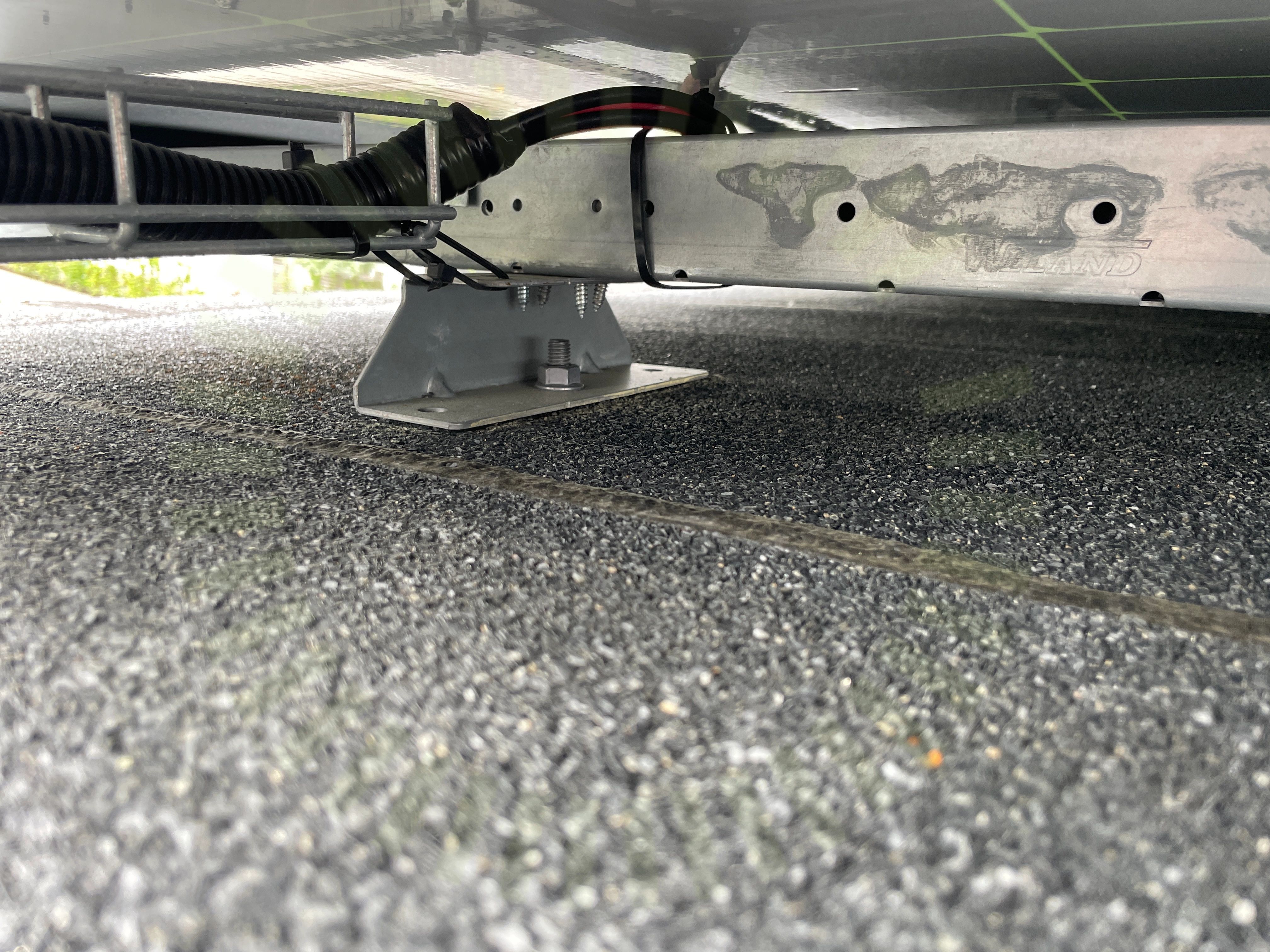

3.1 C-profil
Inte godkänd
C-profil är inte fäst i tätskiktsplattan korrekt. Ska fästas med två bultar
MA5103 Sid 1 (2) | Version 4 - 201103

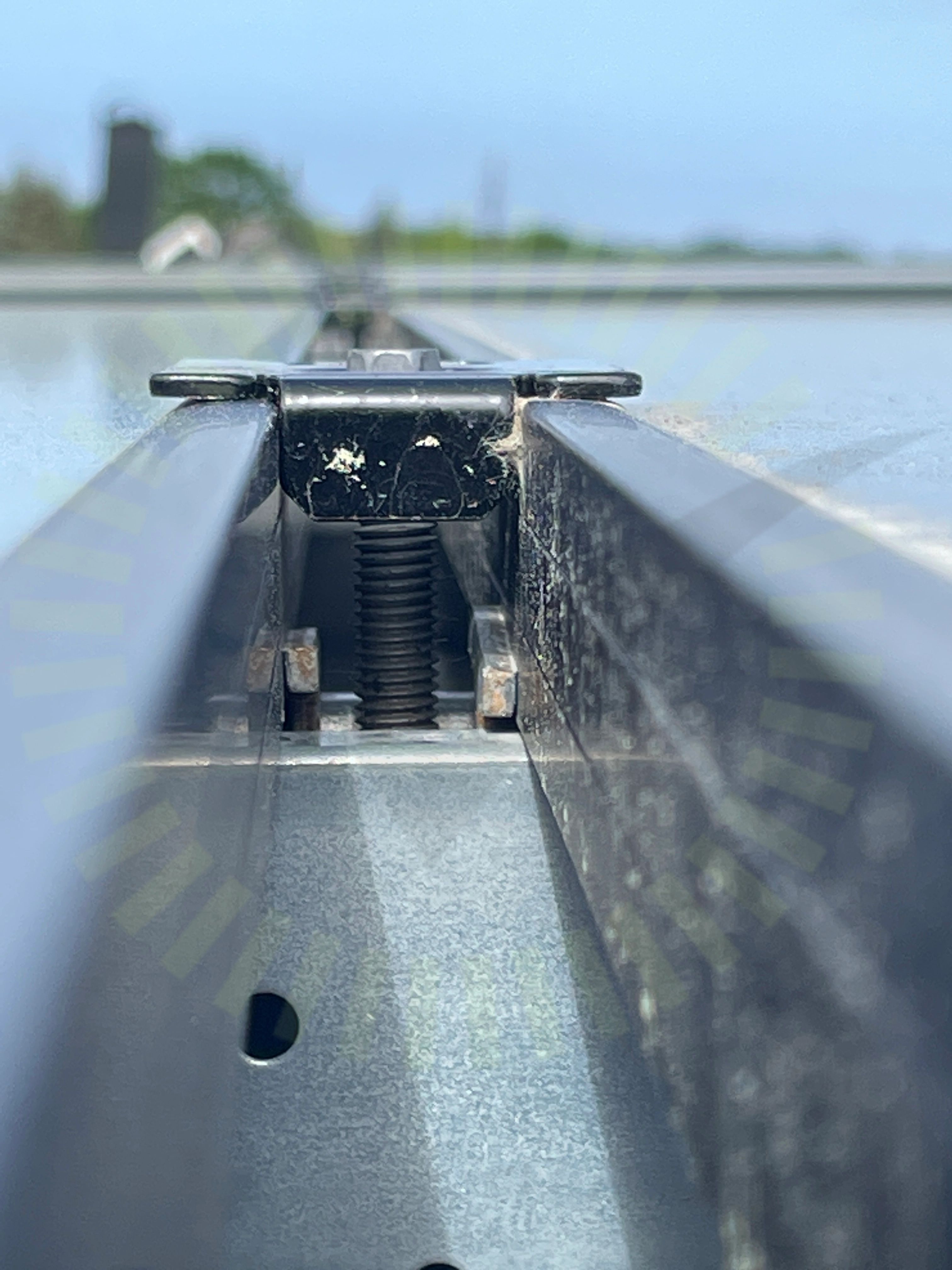

3.2 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
21/23
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning: Infästning Råspont
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenskarv
Snö- och Vindlastberäkning
Svetsning av papp
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Anmärkningar
1/5

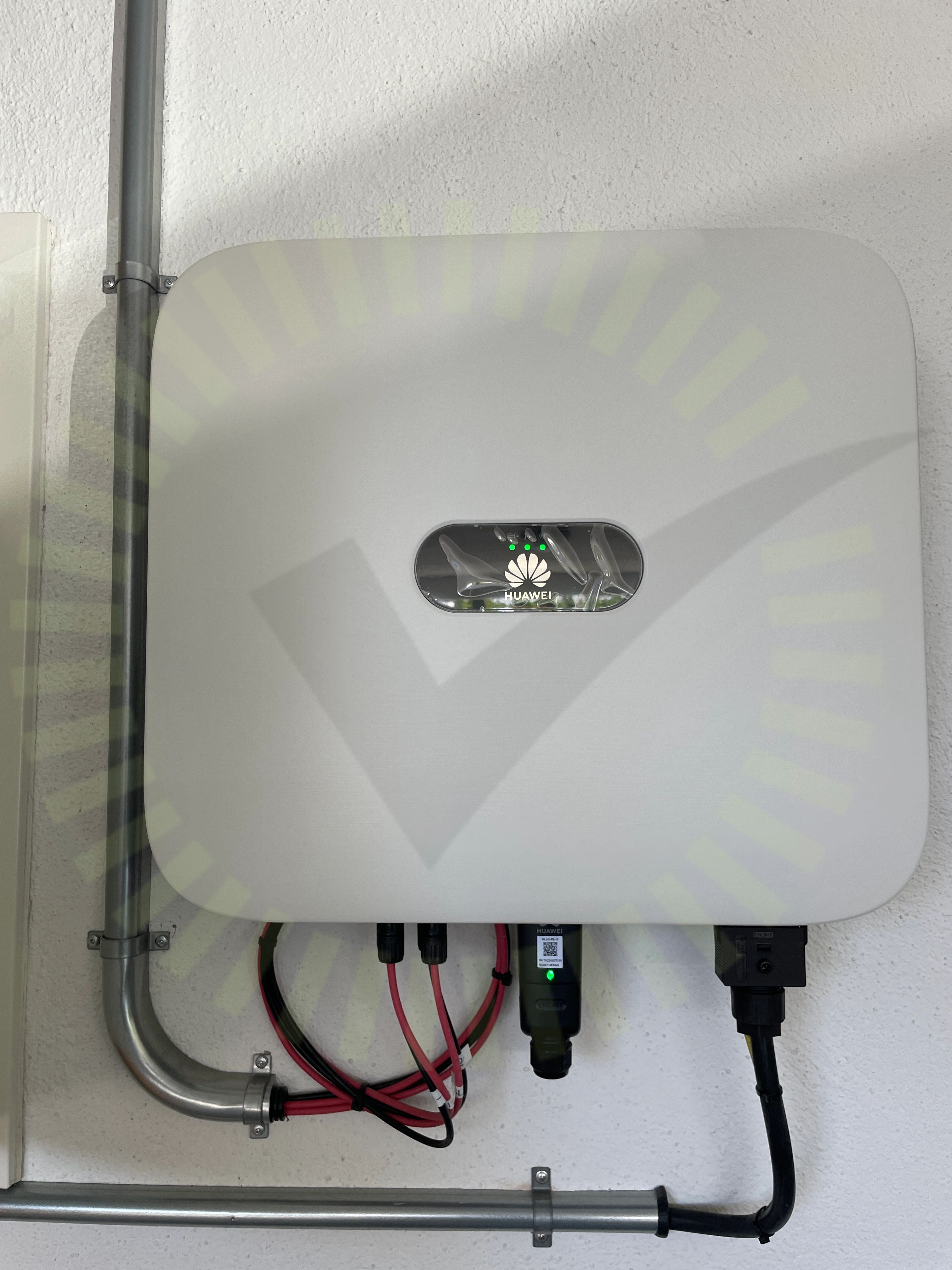

4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst
Växelriktare
Godkända kontrollpunkter
32/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
