Besiktningsrapport

8.3

Installation genom

Sesol

Datum

27 april 2023

Ort

KUNGÄLV, Västra Götalands län

Klämmor rätt förläggning

Skenskarv

Skenornas infästning

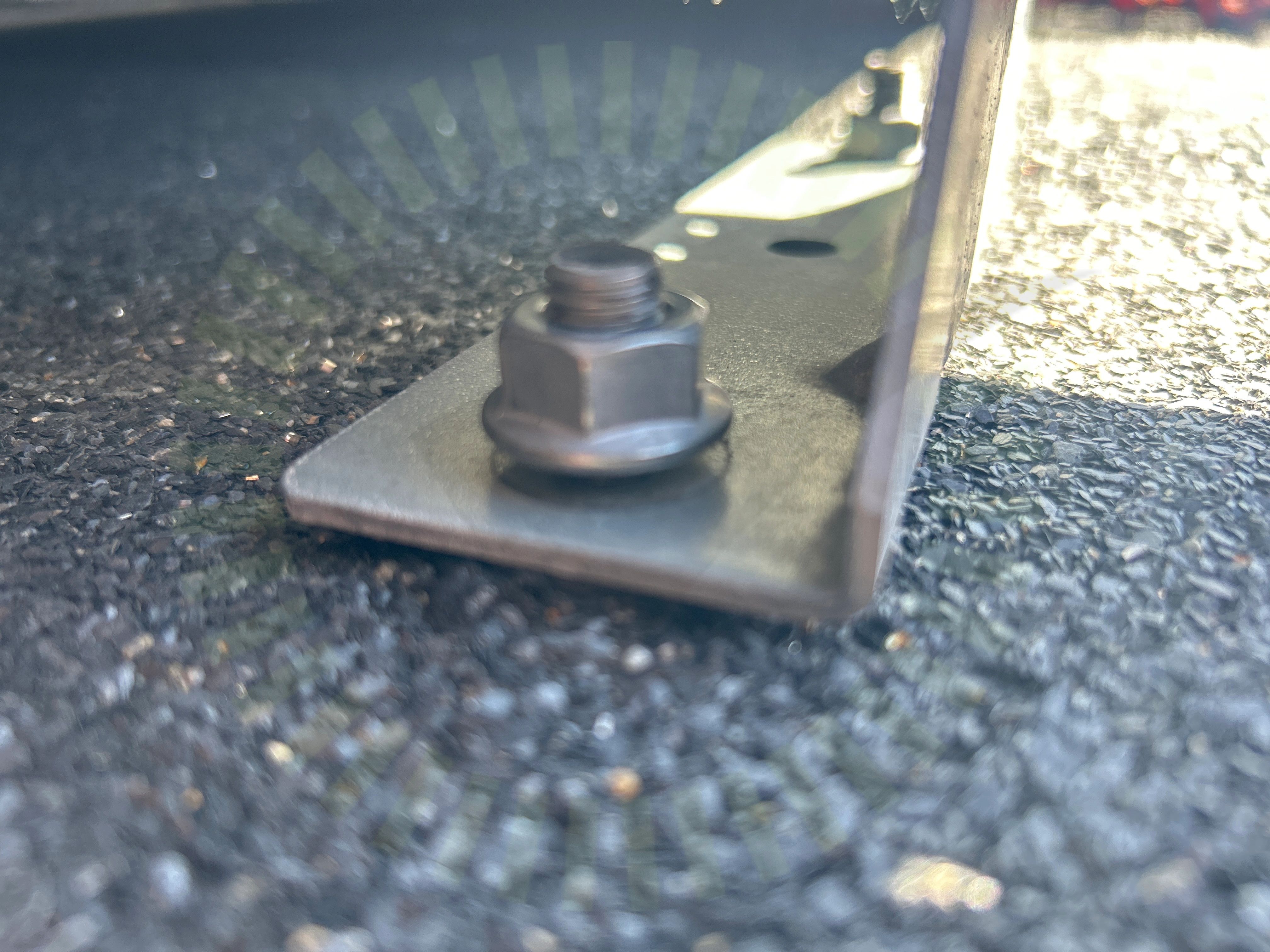

+ 13

82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörHuawei: Smart Power Sensor

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

4/5

1.1 Kundens kommentar

Kundkommentar

Kabeldragning ej utförd på det sätt som kommit överens om enligt kund.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

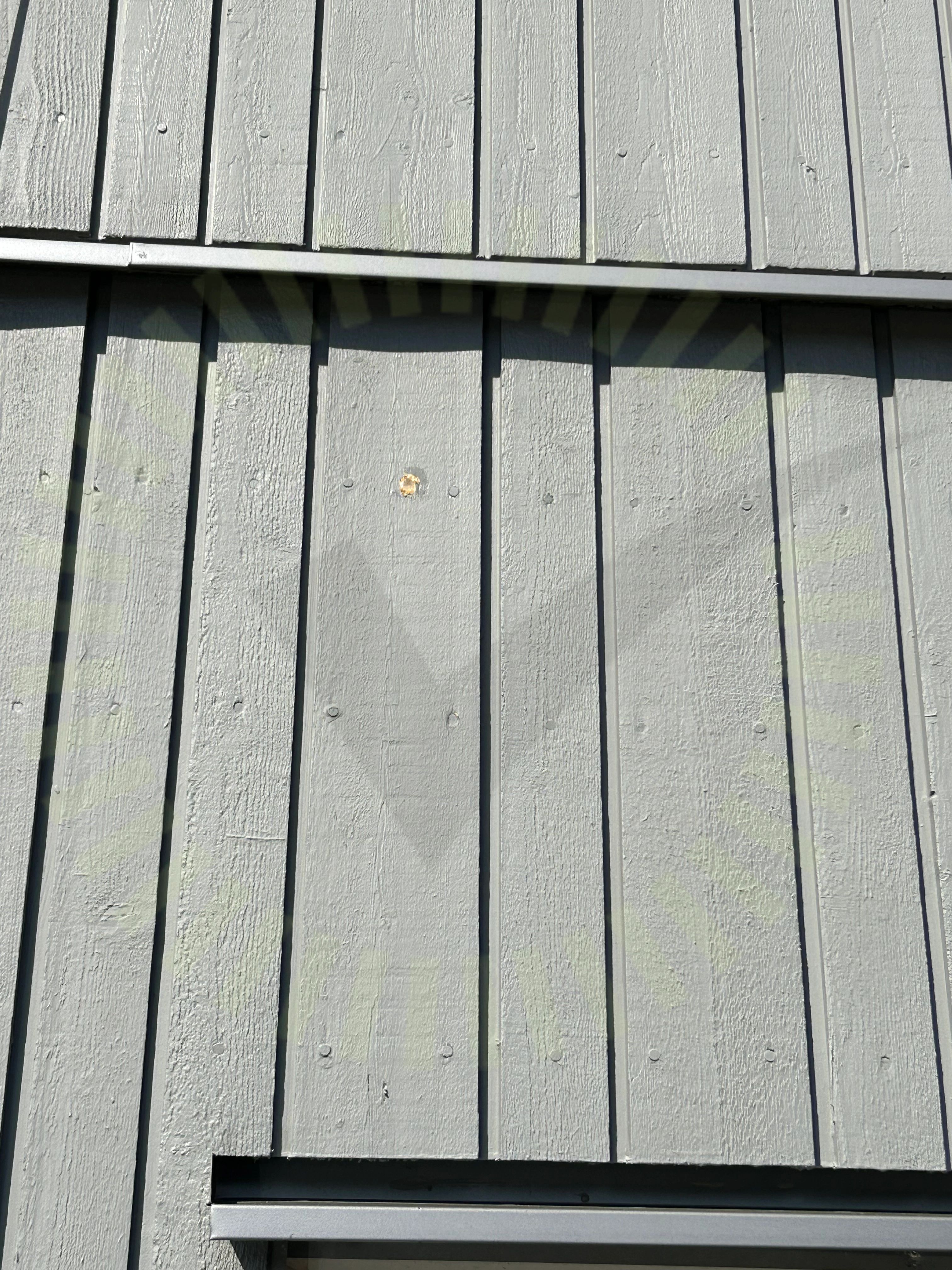

1.4 Återställning av fasad

Inte godkänd

Hål i fasaden efter ställningsbyggande har ej återställts fackmässigt.

Godkända kontrollpunkter

1/5

Avtal

Batteri

Anmärkningar

1/14

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Papptak, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Papptak, Weland Stål: Papptak

Anmärkningar

8/25

4.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt.

MA5103 Sid 1 (2) | Version 4 - 201103

4.2 Kanalisering

Inte godkänd

Kanalisering ej förankrad.

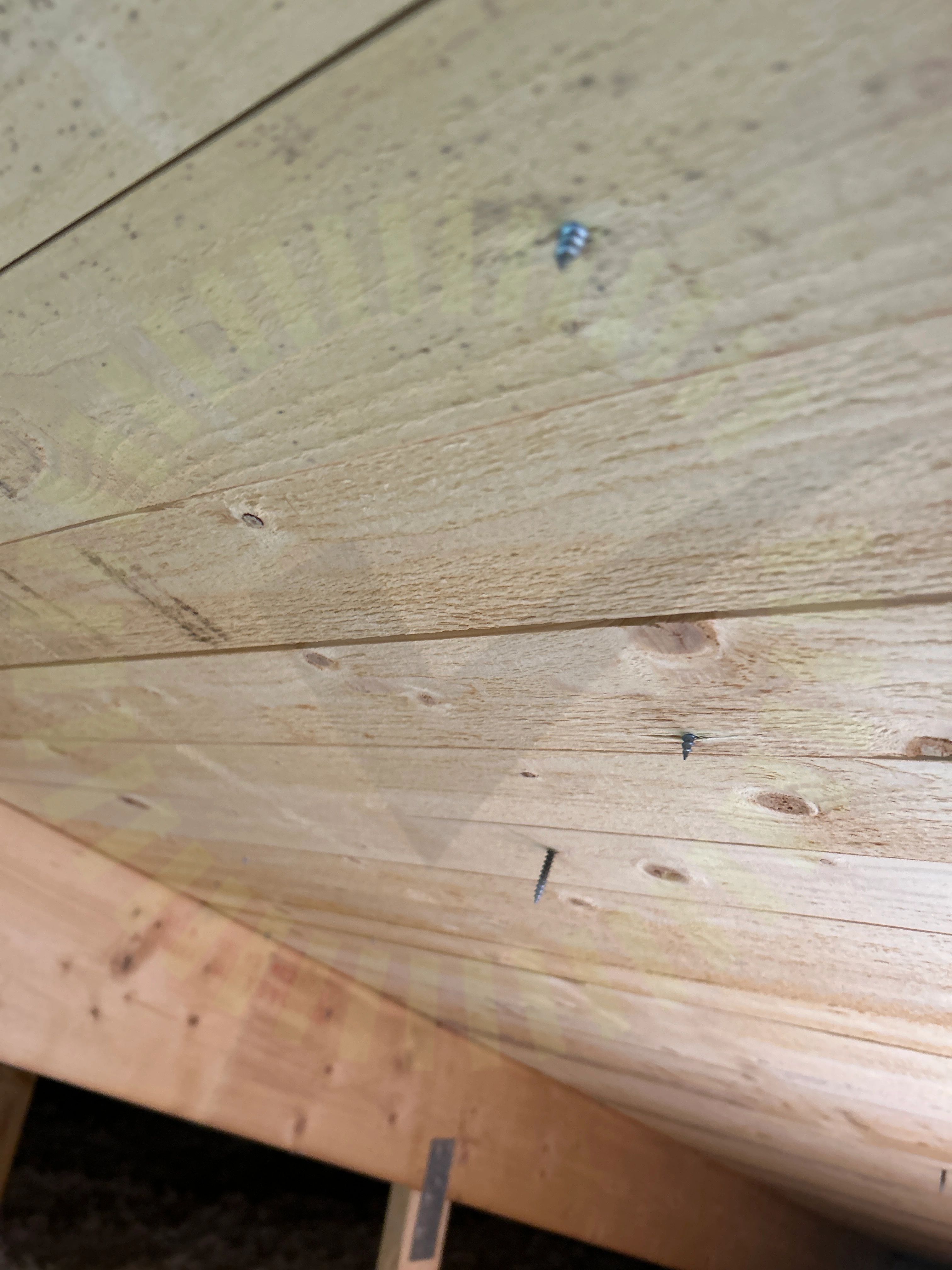

4.3 Infästning Råspont

Inte godkänd

Infästning i råspont är inte korrekt utförd. Skruv från annan tillverkare har använts samt skruvar saknas.

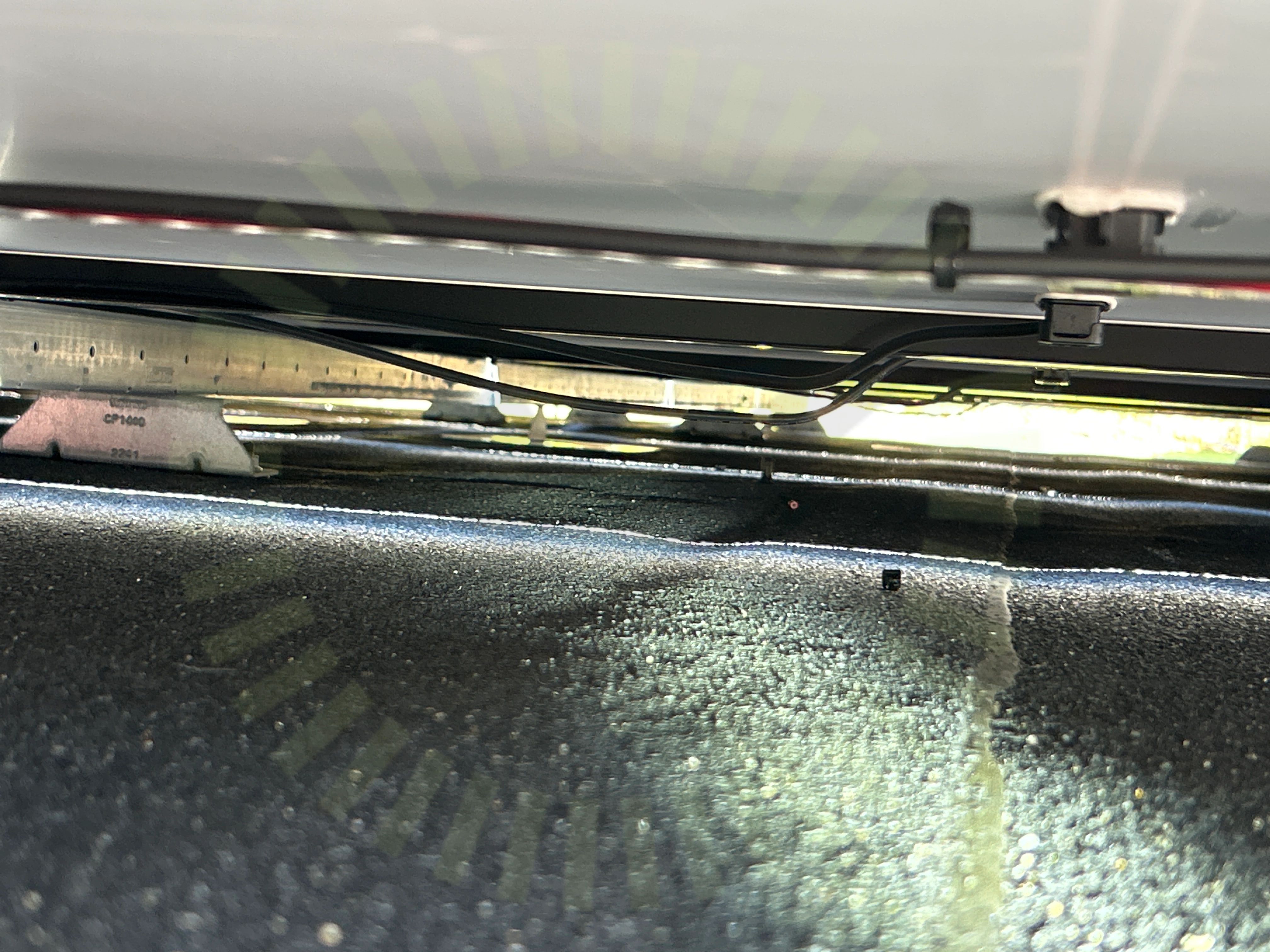

4.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

4.5 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är skadad på grund av att klämman har blivit för hårt spänd.

MA5111 Sid 1 (1) | Version 4 - 221117

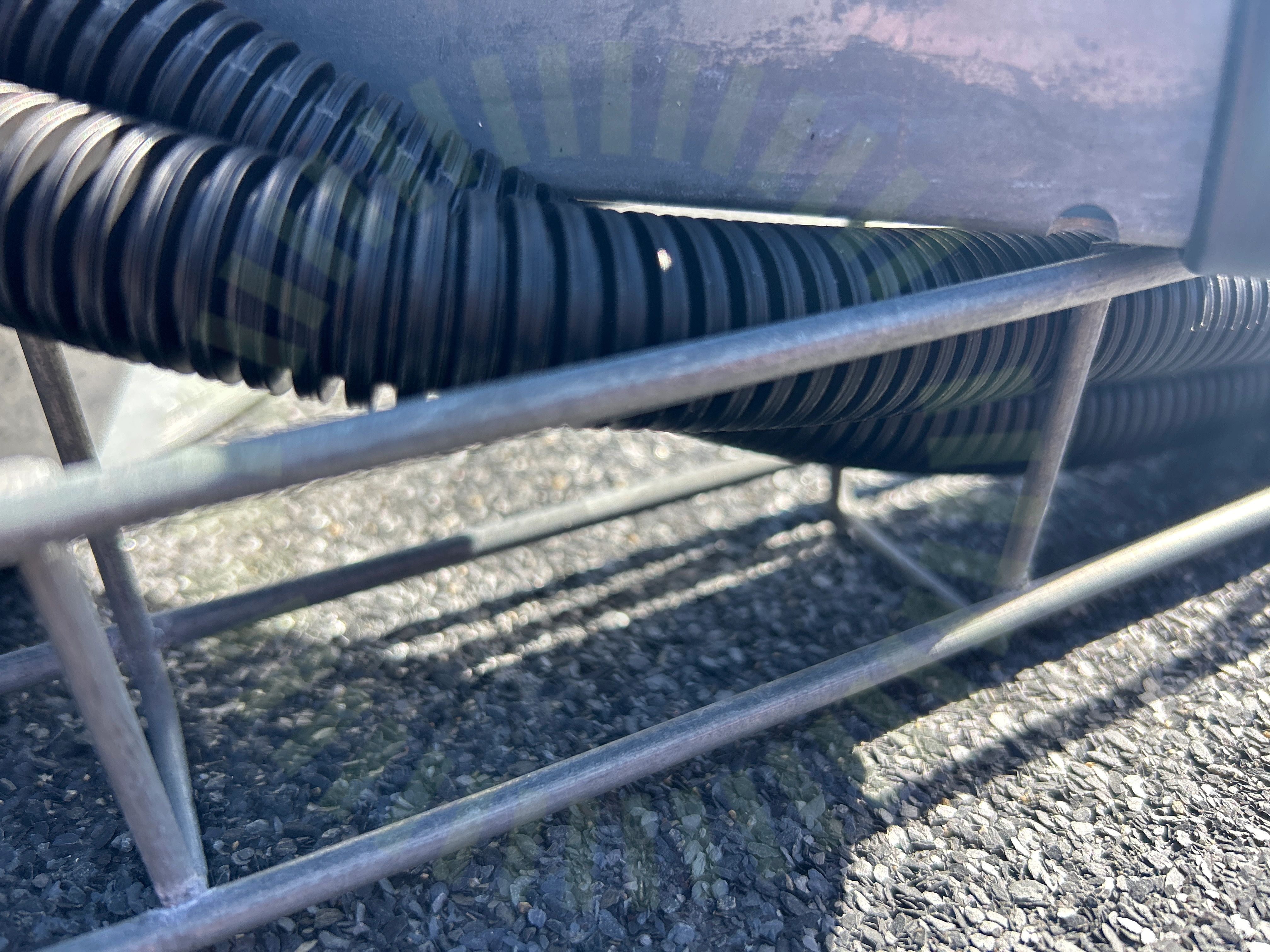

4.6 Skada papptak

Inte godkänd

Kabelkanal har pressats fast mellan skena och tak och därmed gjort spår i tätskiktet.

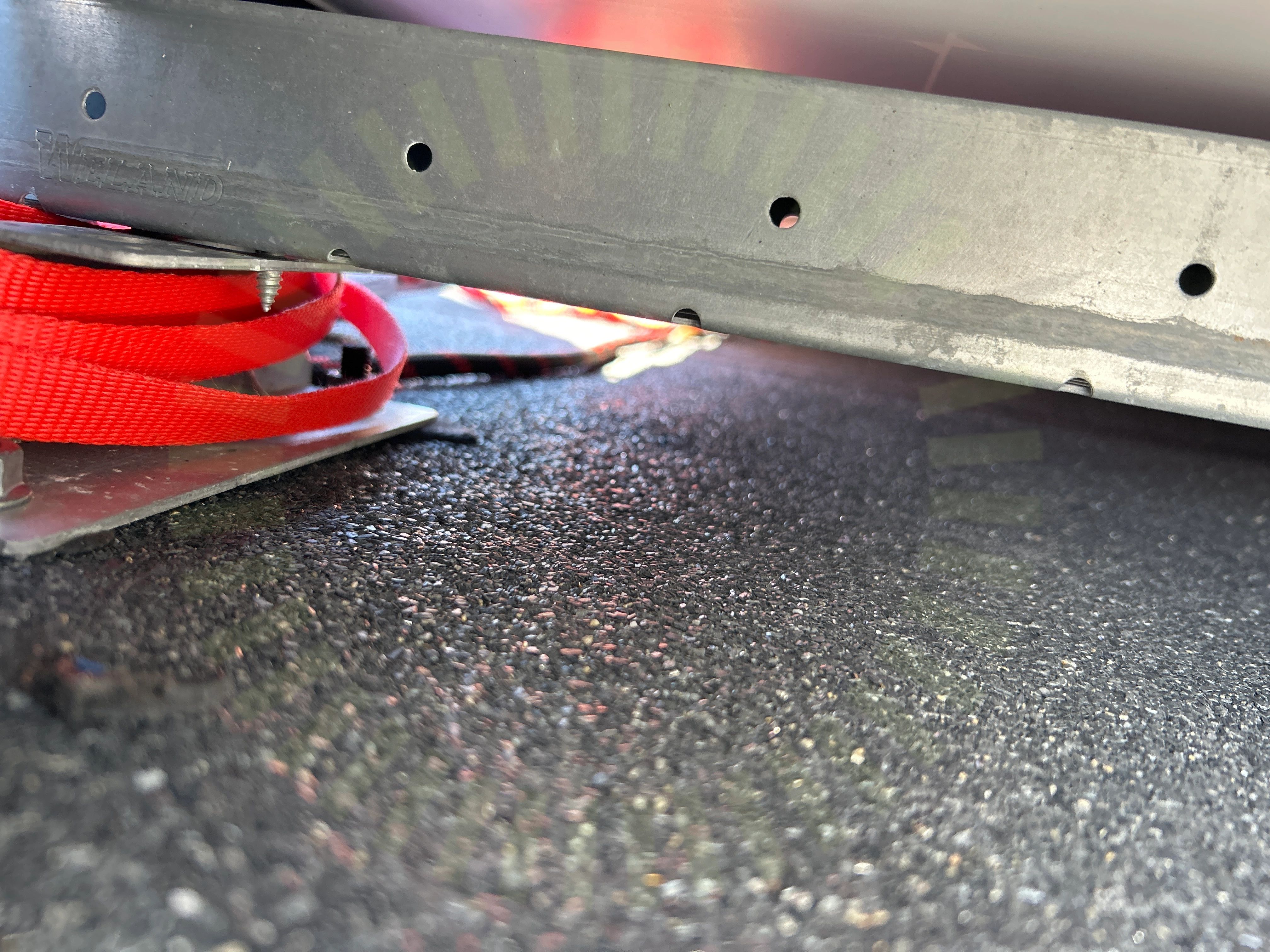

4.7 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Skenan sitter löst.

MA5103 Sid 1 (2) | Version 4 - 201103

4.8 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

MA5103 Sid 1 (2) | Version 4 - 201103

Godkända kontrollpunkter

17/25

Använd tätskiktsdukCC infästningarDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringPlacering stödplattaSkadorSkenornas överhängSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

2/5

6.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/30

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

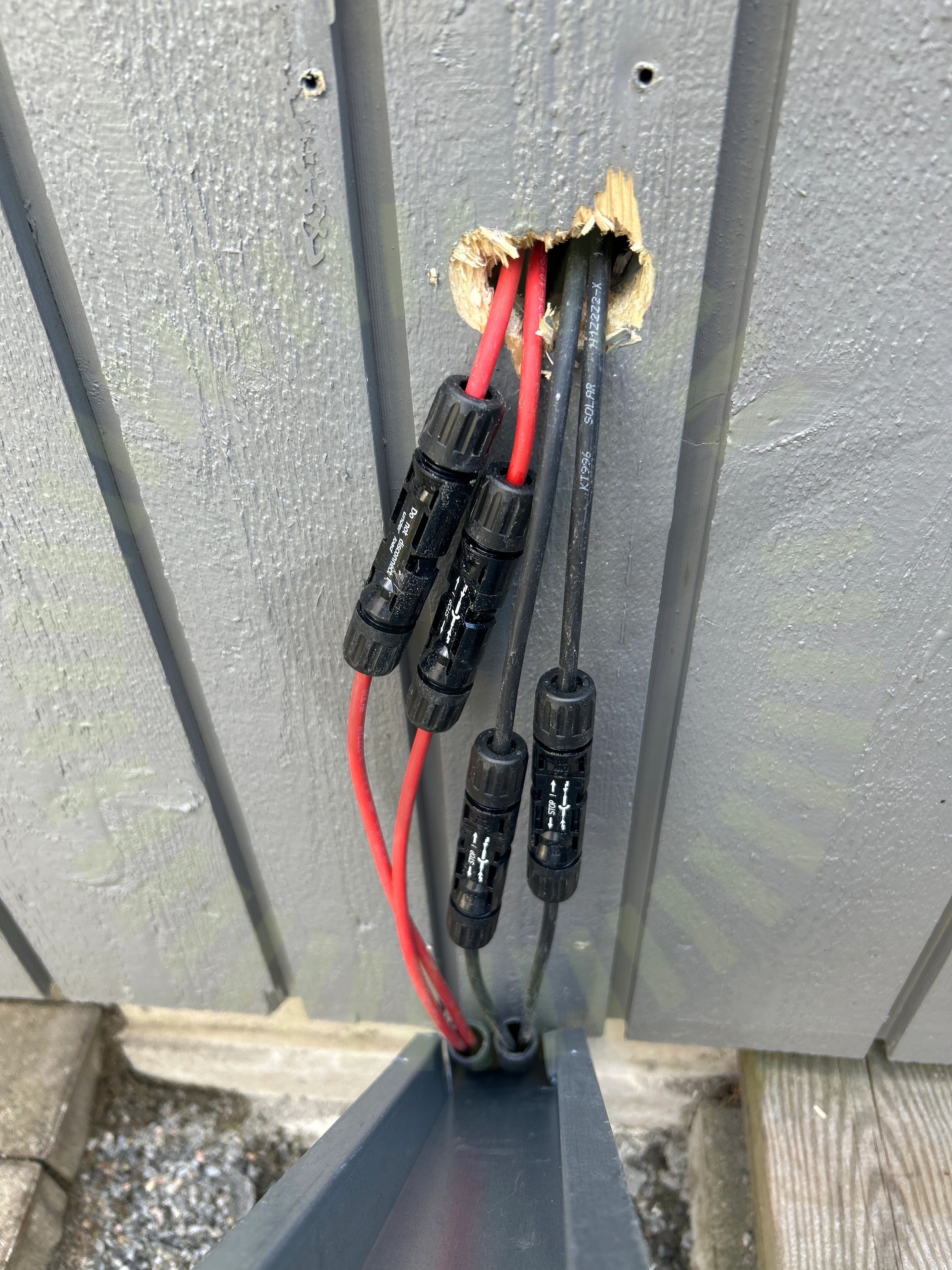

7.3 Dolda DC-kontakter
