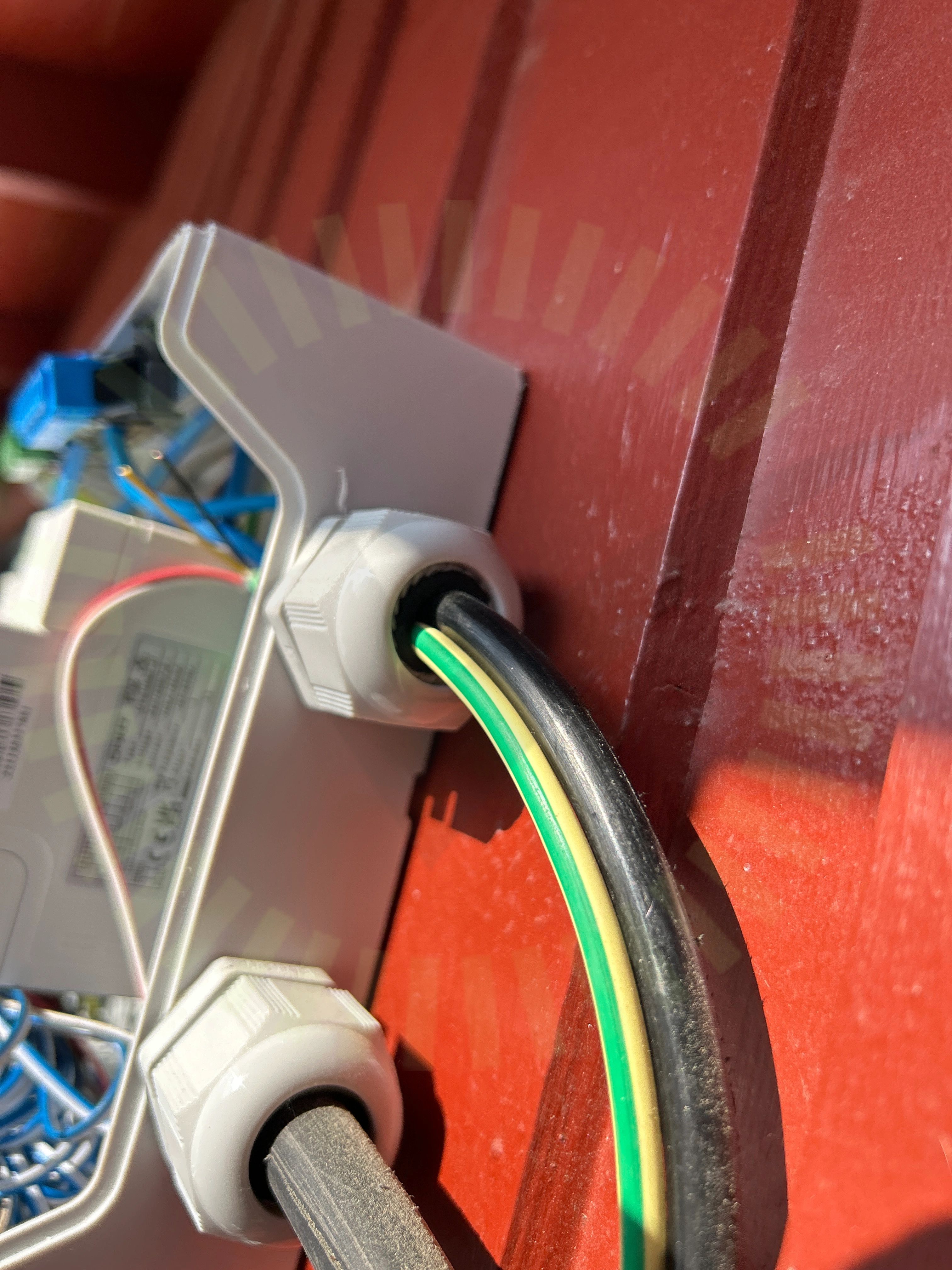

1.1 Förskruvningar
Inte godkändFörskruvning sluter inte tätt. Två kablar använda i förskruvning avsedd för en kabel utan tätningsinsats.
Besiktningsrapport
8.9
Installation genom
Sesol
Datum
1 juni 2023
Ort
Vattholma, Uppsala län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörHuawei: Smart Power Sensor
TillbehörElmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Anmärkningar
1/9Godkända kontrollpunkter
8/9BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Huawei: LUNA2000-5-15-S0
Anmärkningar
2/12

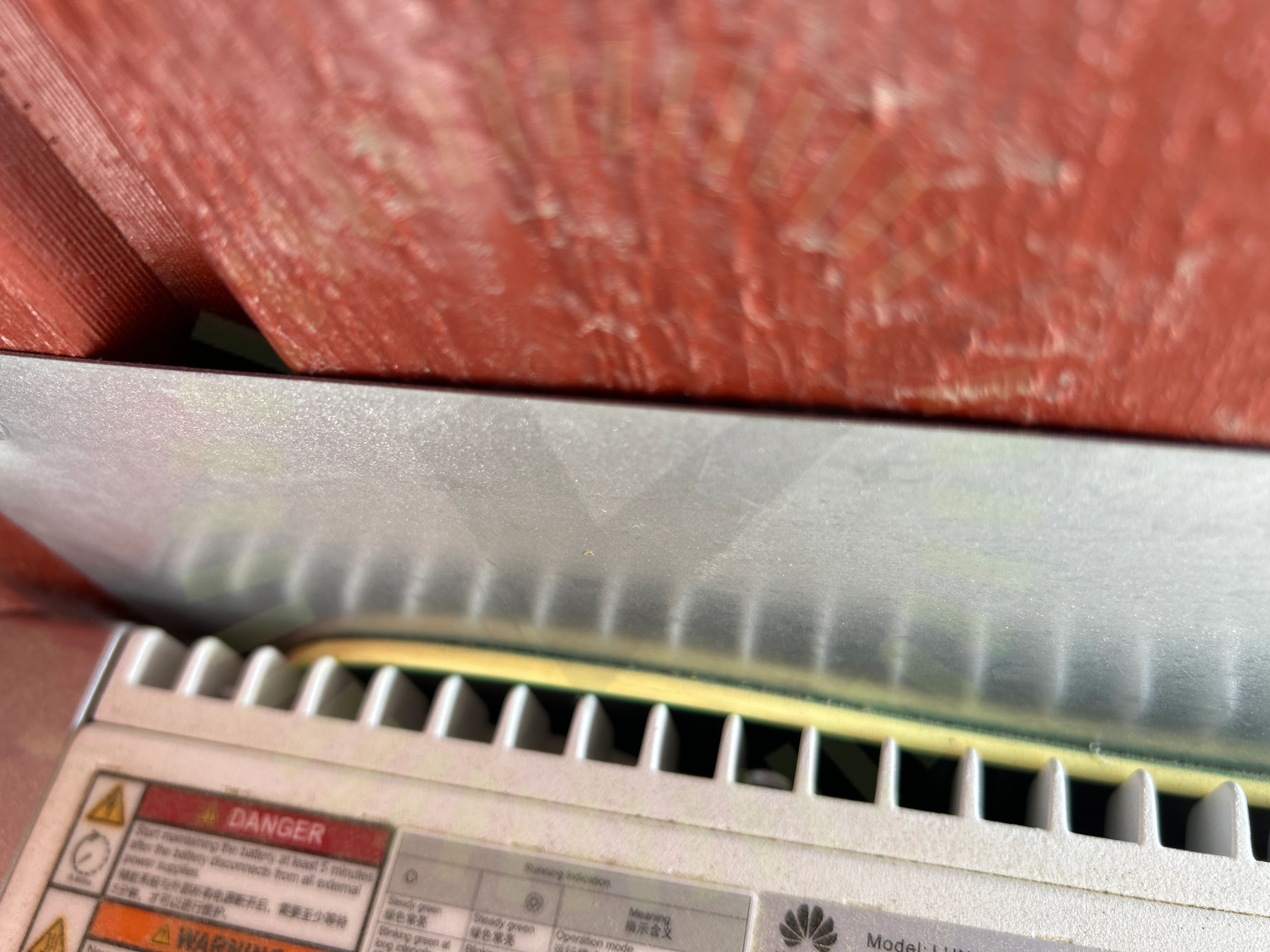

2.1 Batteri PE
Inte godkändJordkabeln ligger klämd mellan batteriet och väggen.
2.2 Väderskydd
Inte godkändBatteriet är placerat i direkt solljus.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
10/12AvståndAvstånd till växelriktareFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymme
Huawei: Smart Power Sensor
Godkända kontrollpunkter
1/1Smartmätare
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
5/41

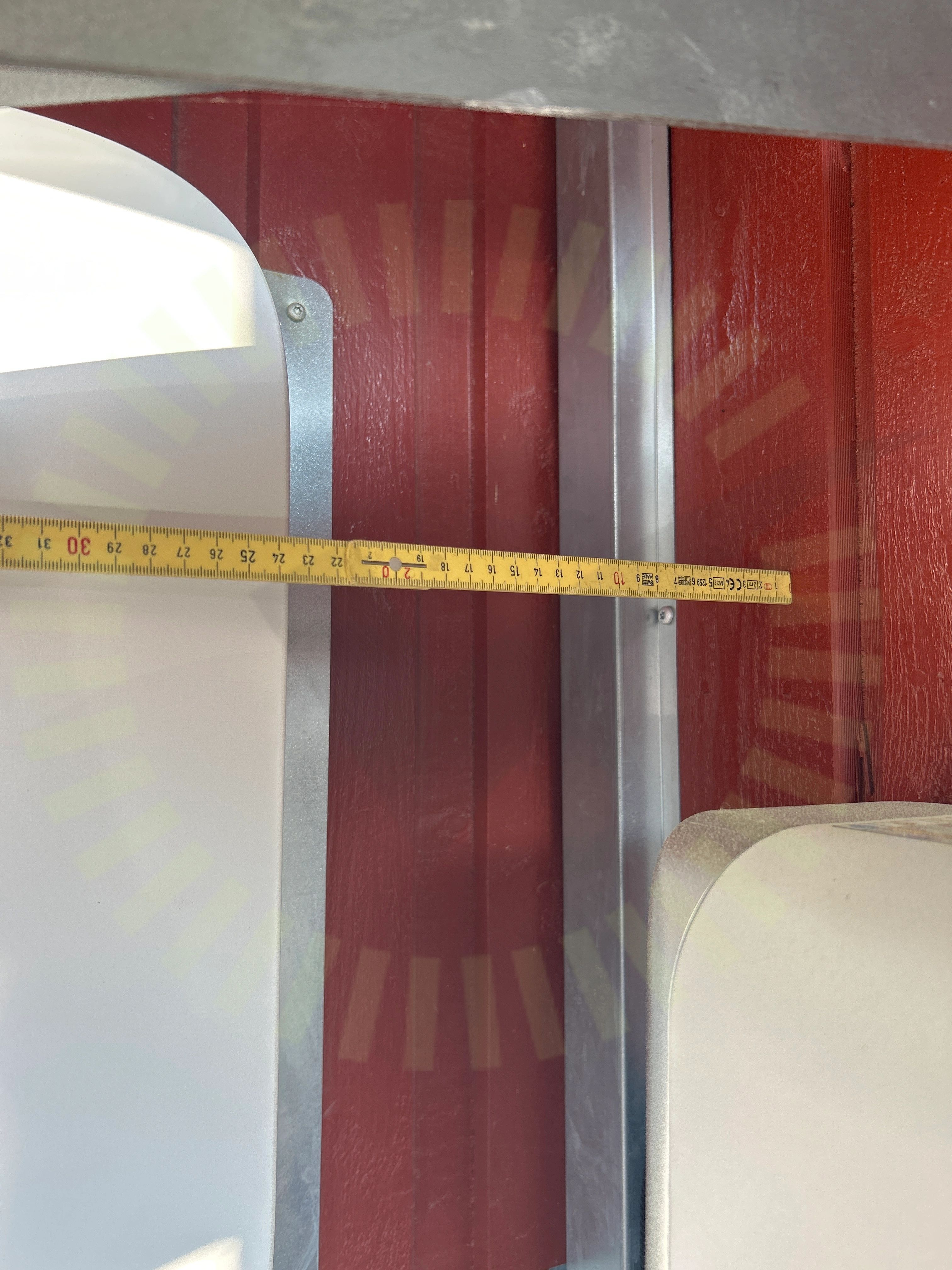

4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
4.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
4.3 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.
4.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)

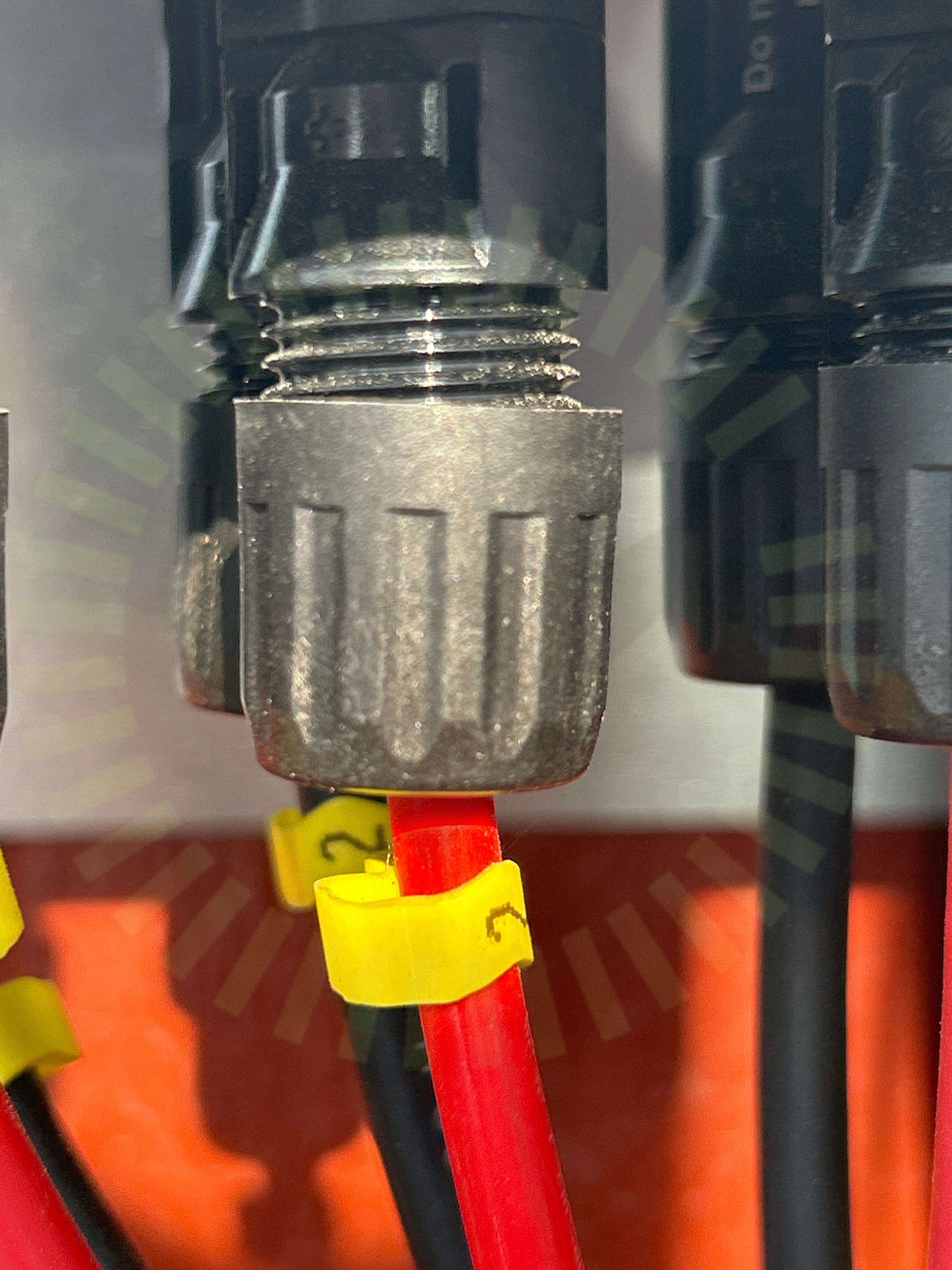

4.5 Kontakter
Inte godkändKontaktens förskruvning har inte gängat korrekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
Godkända kontrollpunkter
36/41AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningPlaceringVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
2/15

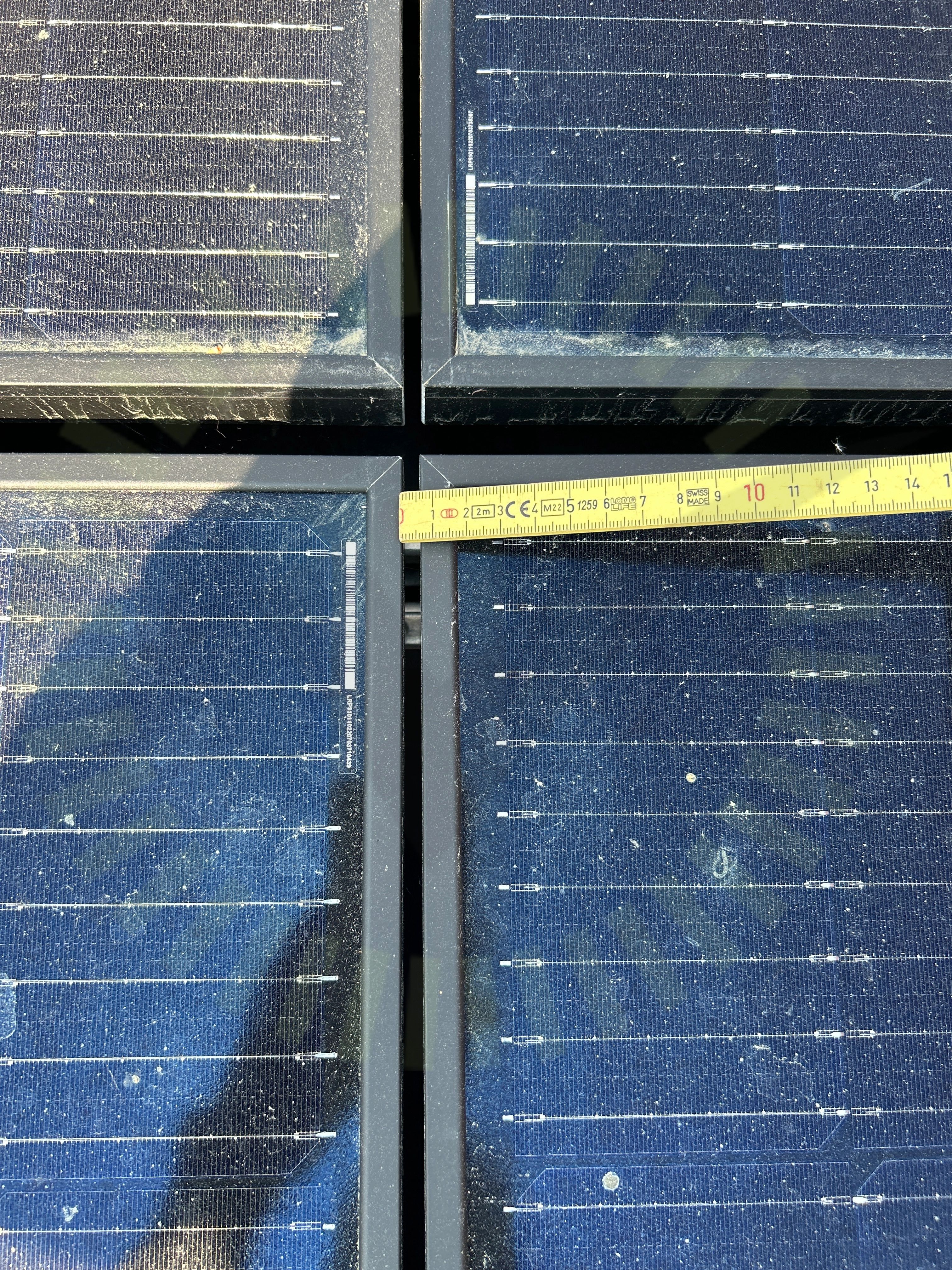

5.1 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

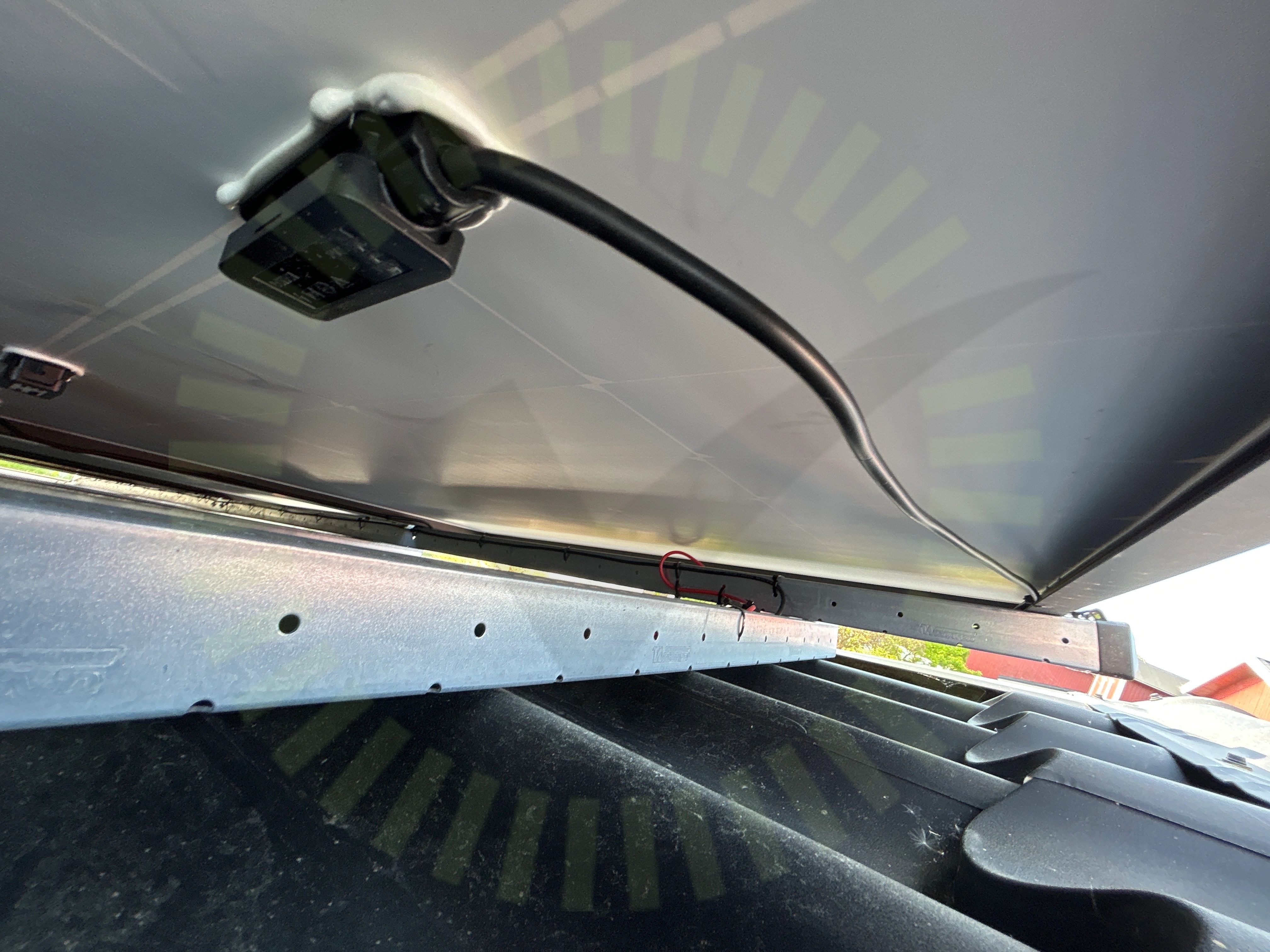

5.2 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan.
Godkända kontrollpunkter
12/15Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
1/15Förbindelse av kontakter
Tak 1, Weland Stål: Plåttak
Godkända kontrollpunkter
3/3Skenornas infästning korslagerSkenornas överhäng korslagerSkenskarvar korslager
Weland Stål: Plåttak
Anmärkningar
3/17

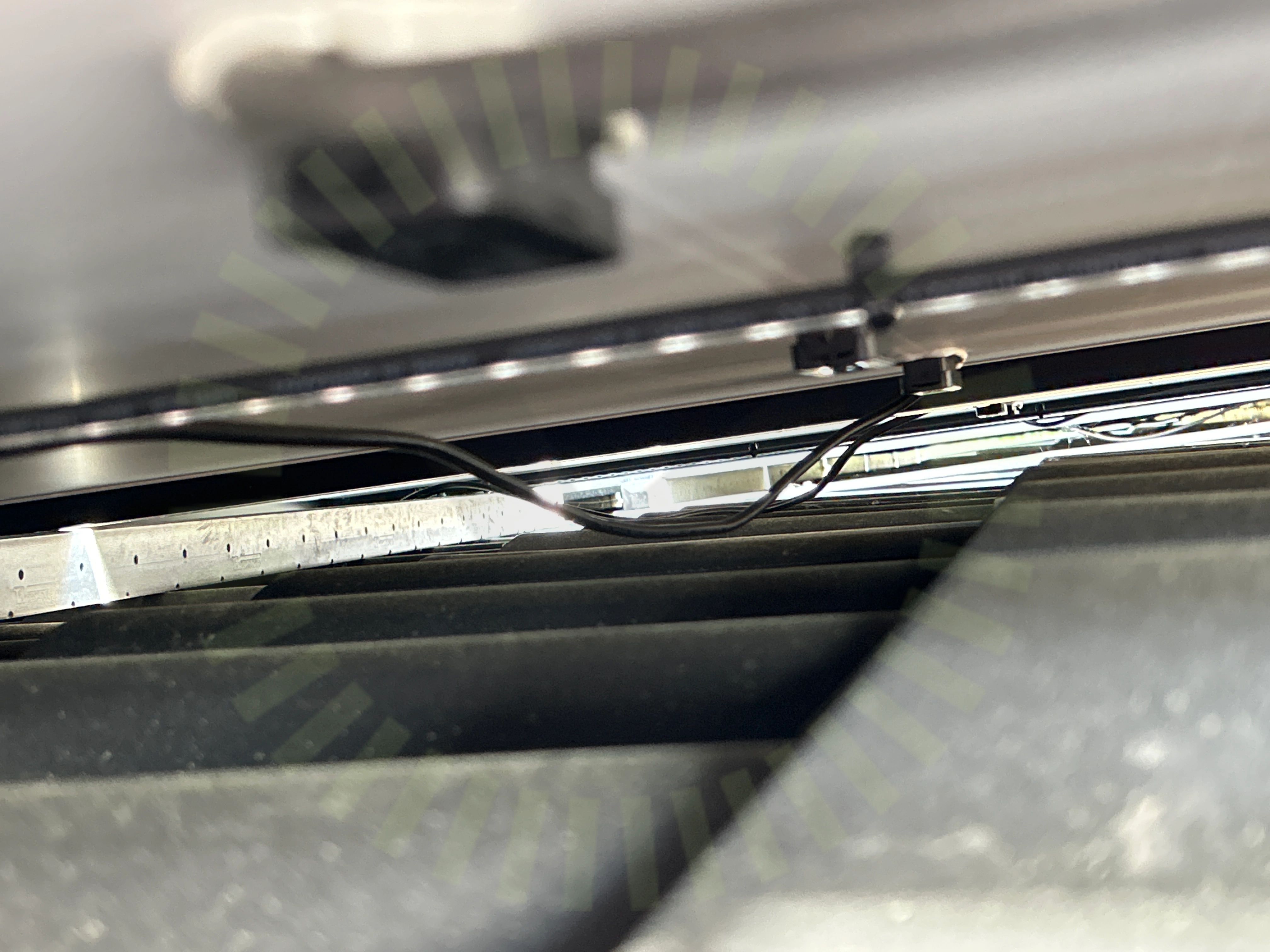

7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.521.101 och 522.8.4)
7.2 Snö- och Vindlastberäkning
Inte godkändLastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

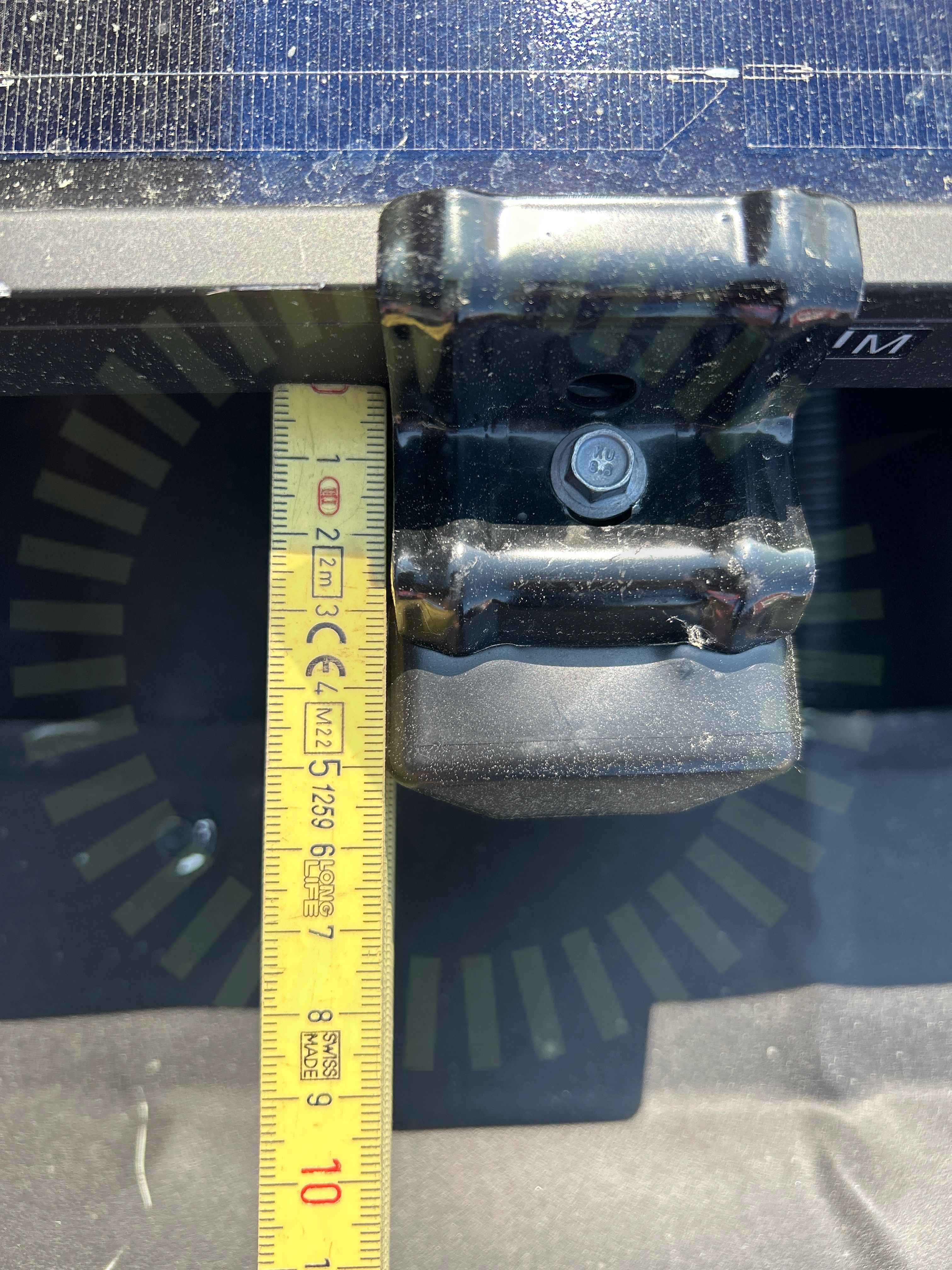

7.3 Ändklämmor skena
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
13/17Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning skenaKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skruv
Ej tillgängligt vid besiktning
1/17Takgenomföring
