Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Svea Solar

Datum

31 juli 2023

Ort

Bromma, Stockholms län
Klämmornas placering
Kopplingslåda
Panelkablagets böjradie
88% godkända12% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/25
Främmande material

2.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagesystemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Kabeluppfästning

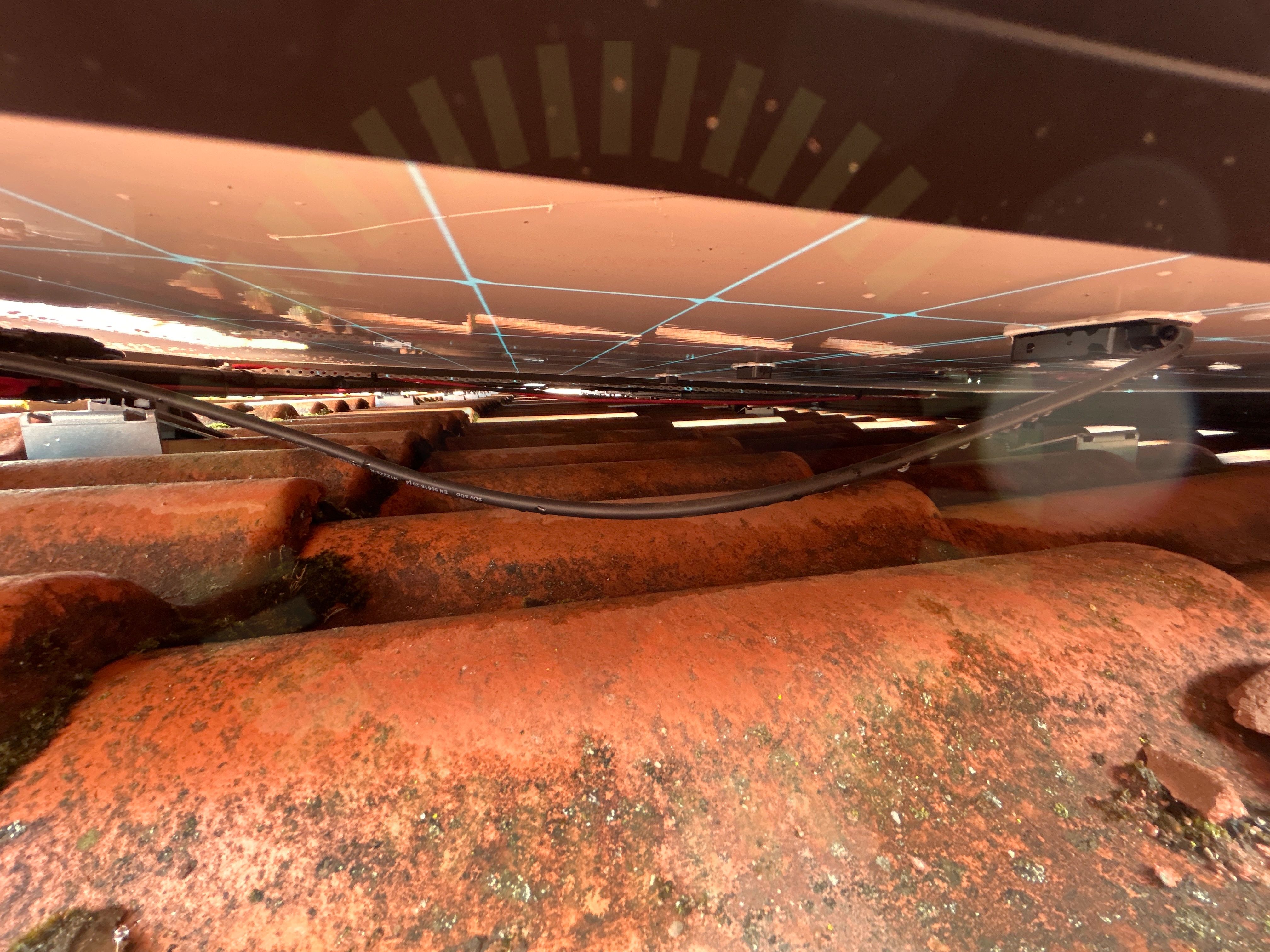

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas infästning skruvade

2.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

22/25
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvOptimerarfästePanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Kopplingslåda

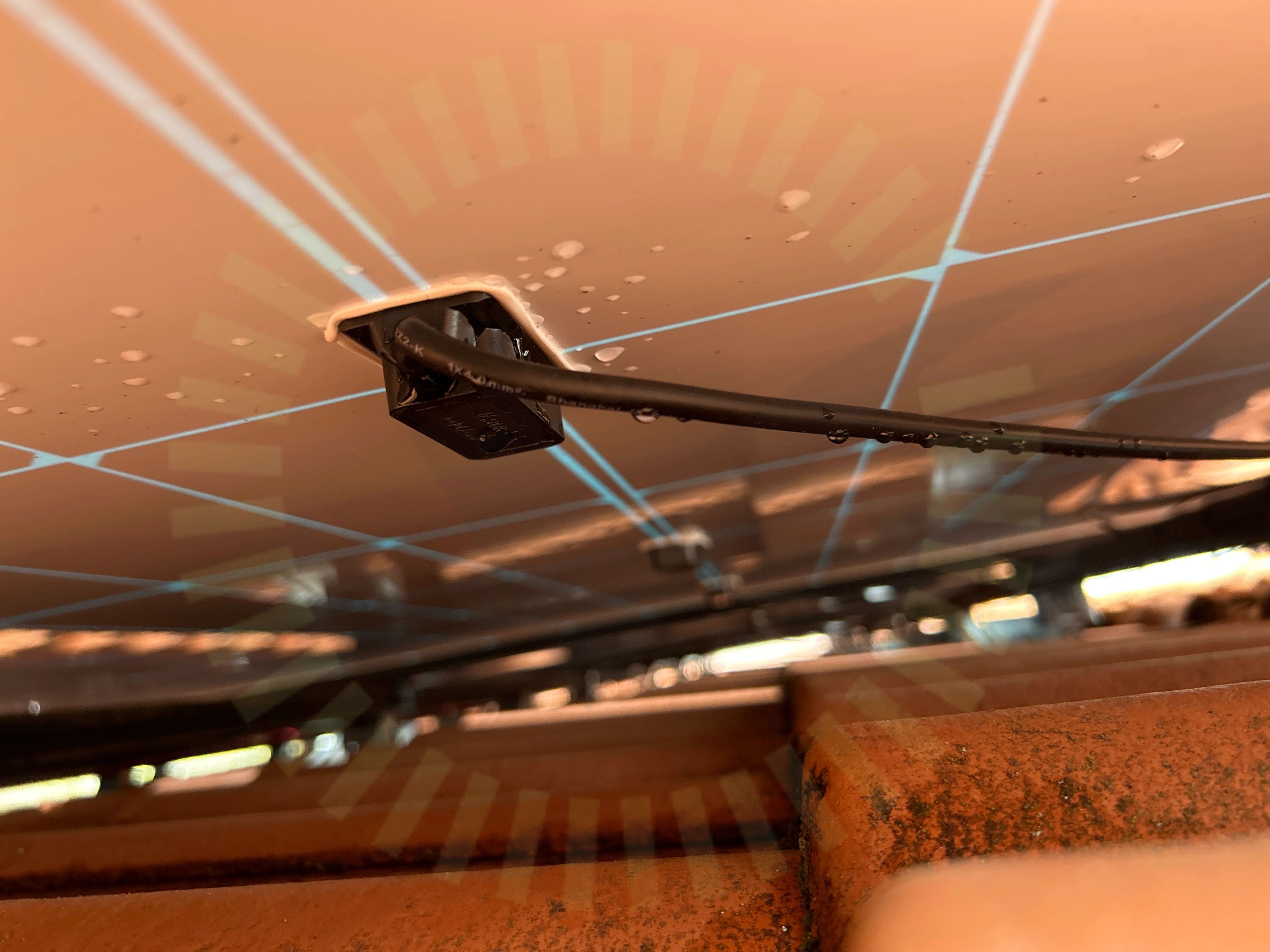

3.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/31
Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

29/31
AC anslutning växelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/31
Strängdesign
