Besiktningsrapport

8.4

Installation genom

1KOMMA5°

Datum

6 april 2024

Ort

Moholm, Västra Götalands län

Klämmornas placering

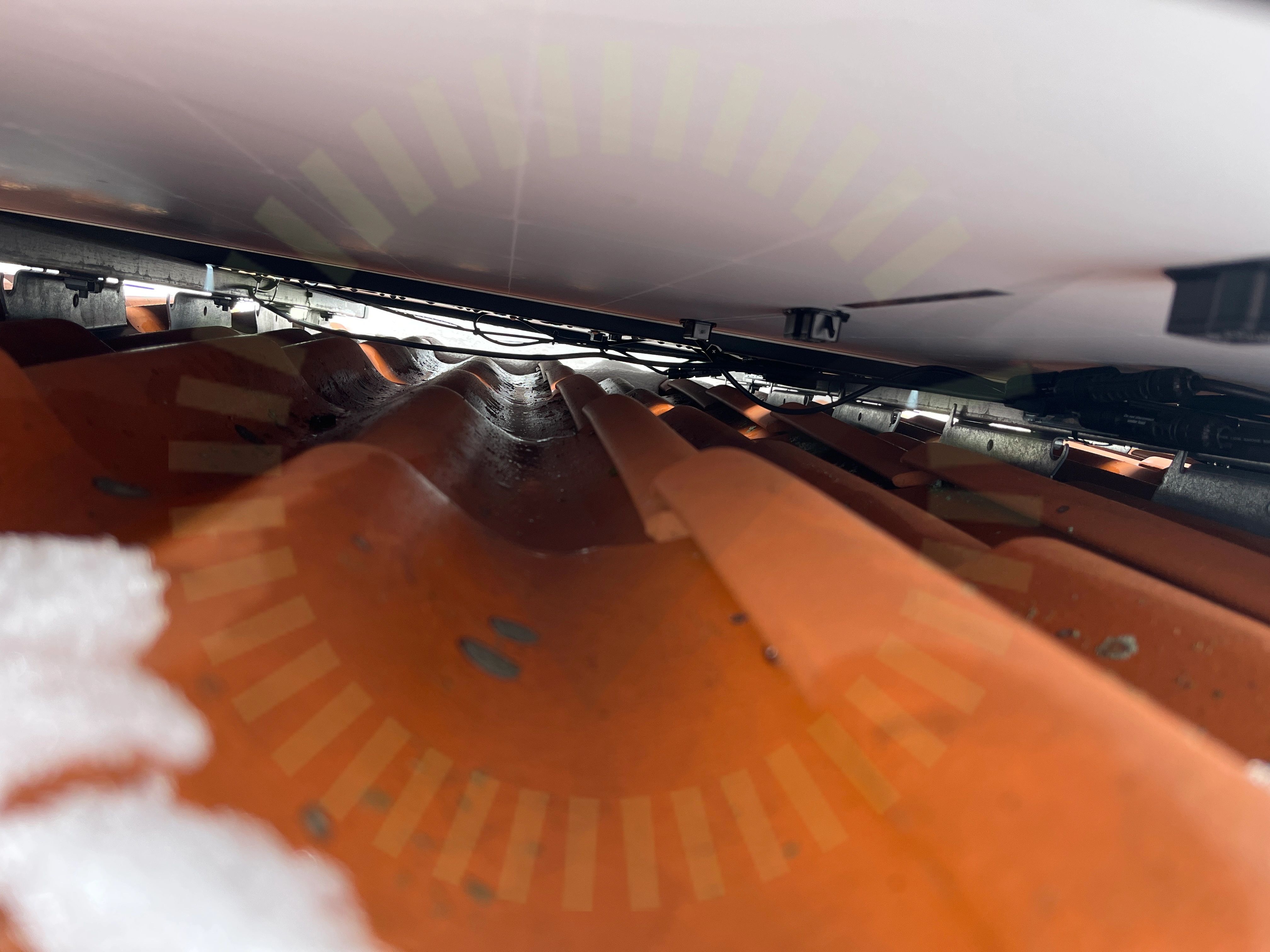

Föremål mot bakstycke

Kopplingslåda böjradie

+ 6

87% godkända13% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

OptimerareSolarEdge: S-Serie

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareSolarEdge: SE(5-10K)-RWB48

BatteriSolarEdge: BAT-05K48

TillbehörUndercentral

TillbehörSolaredge Smartmätare

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd till växelriktareBatteri PEBatteri PE batterimodulBatteriets lockDC anslutning Fastsäkring av produktFörläggning av batterimodulerNärliggande objektSignalkabel batteri växelriktareSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/18

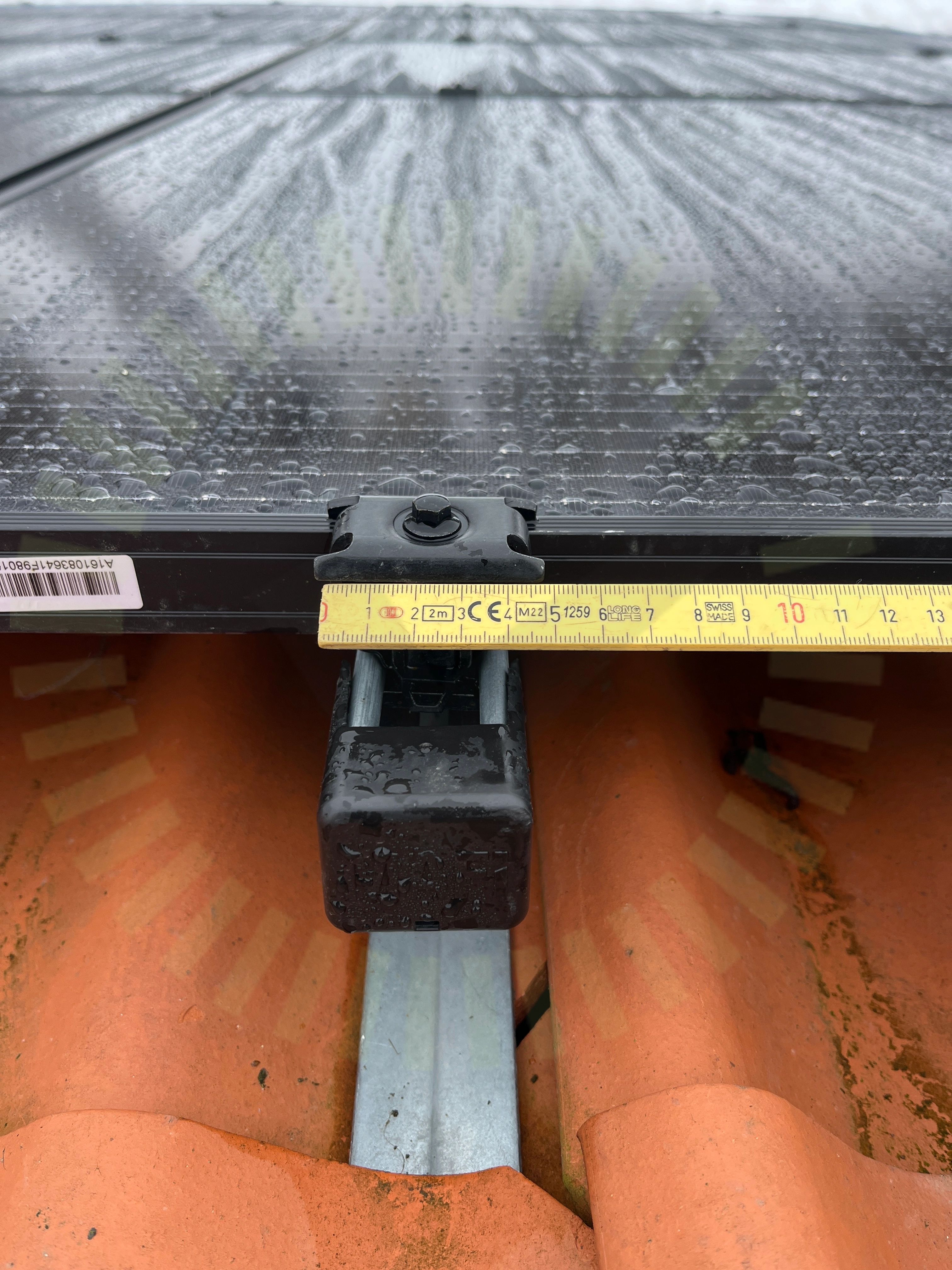

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

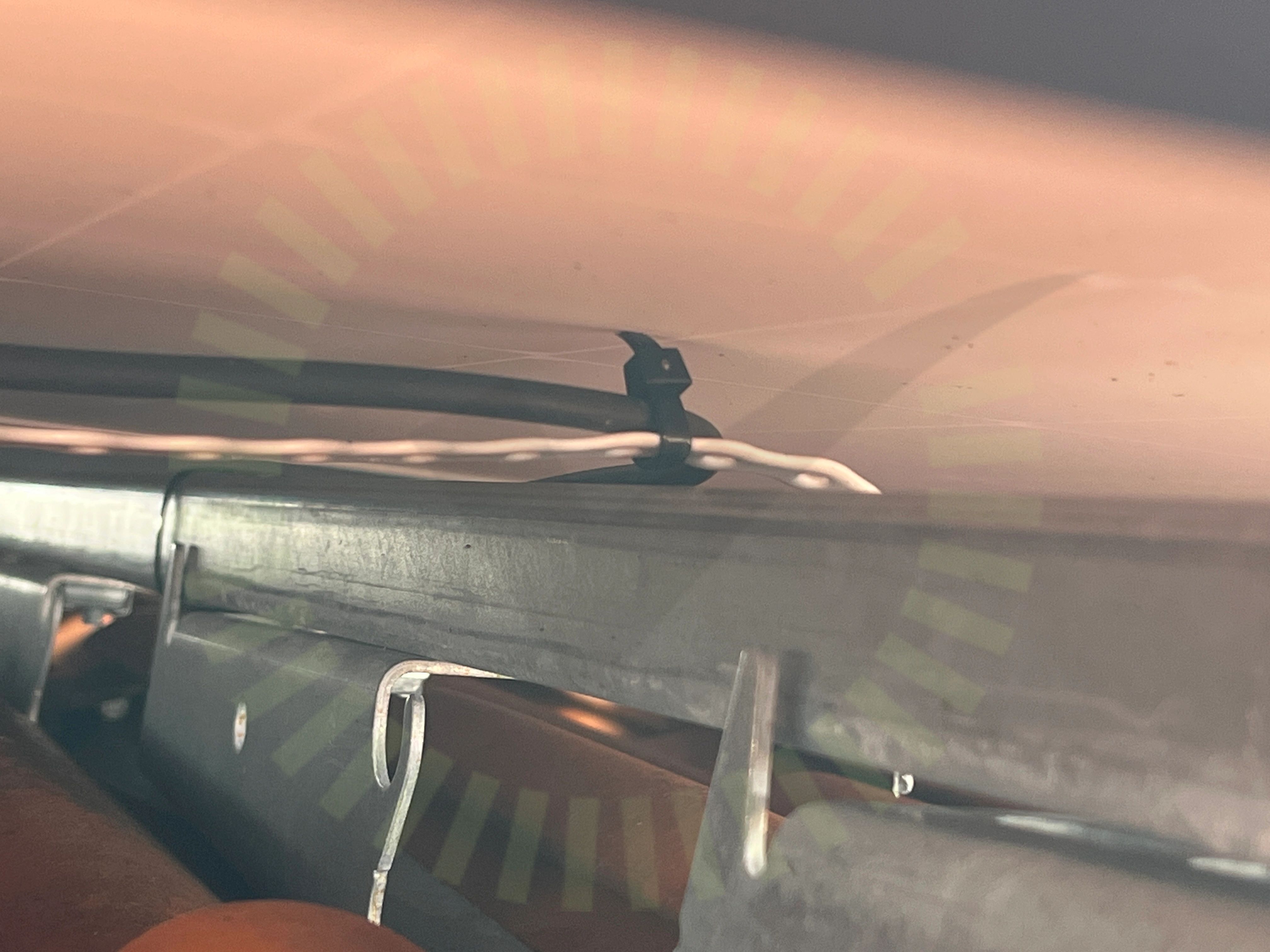

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

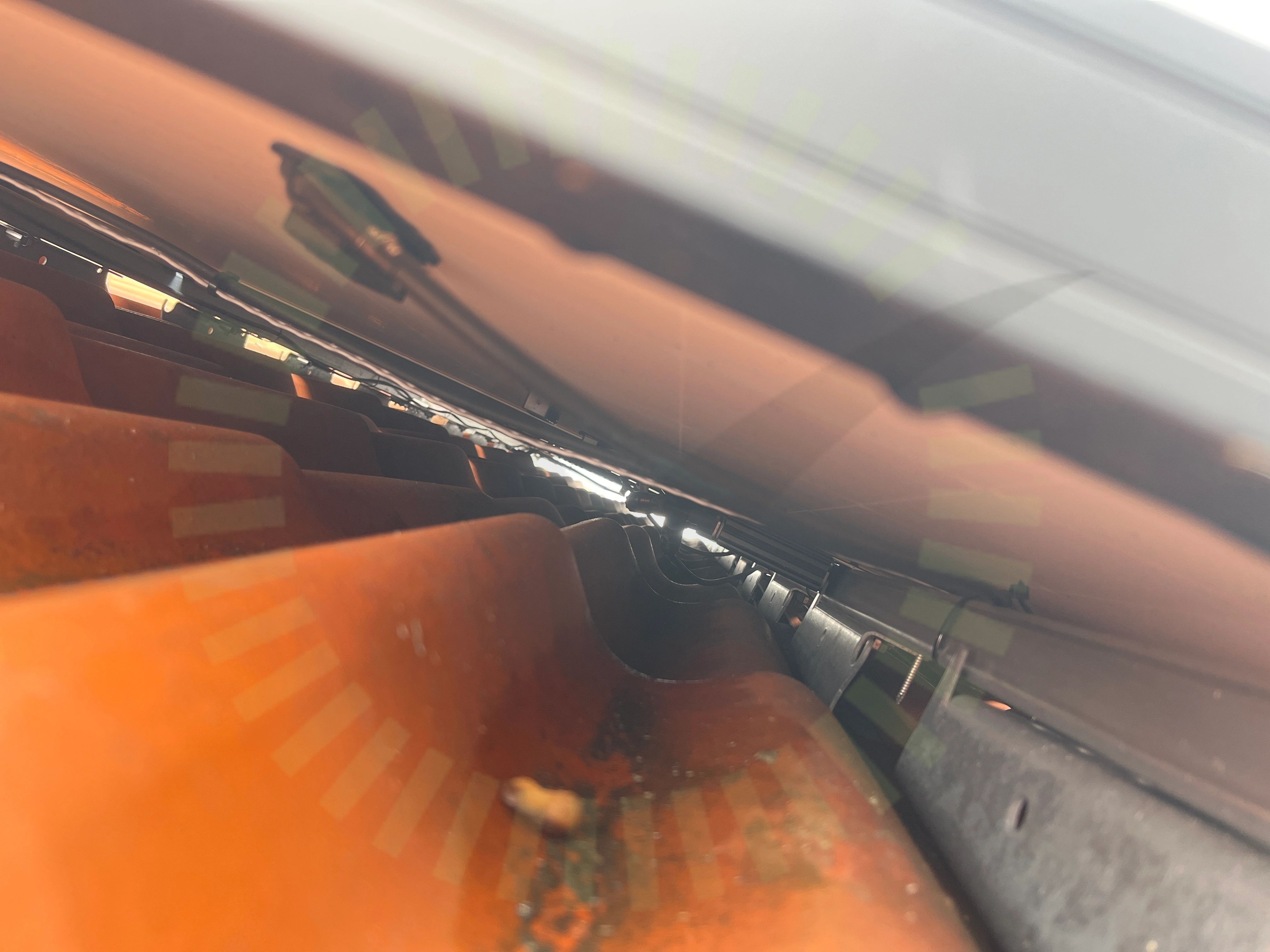

3.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

5/21

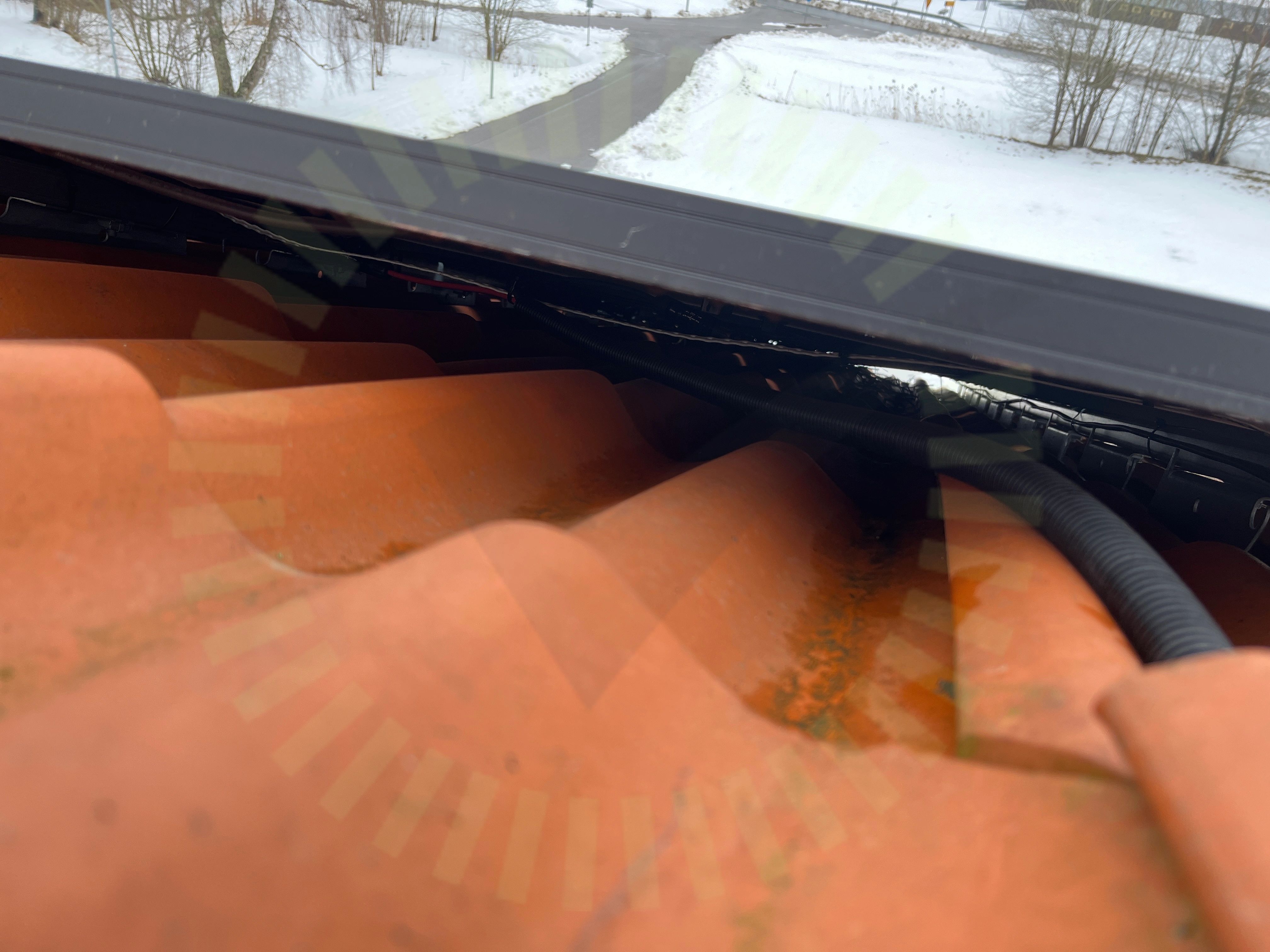

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

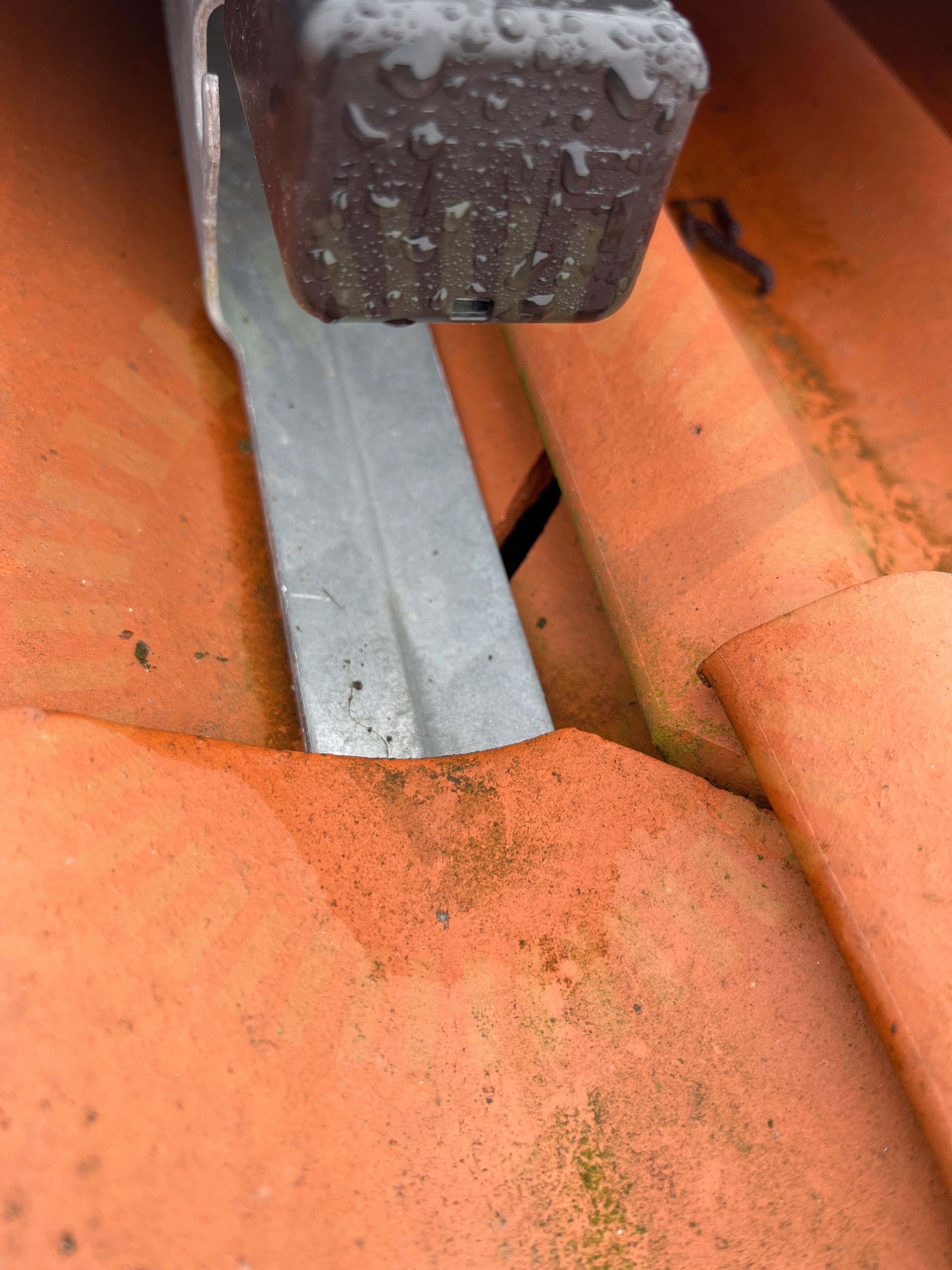

4.2 Skador

Inte godkänd

Skador noterade på pannor under krokar.

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.5 Säkerhetsavstånd

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/21

TakgenomföringTakkrok

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

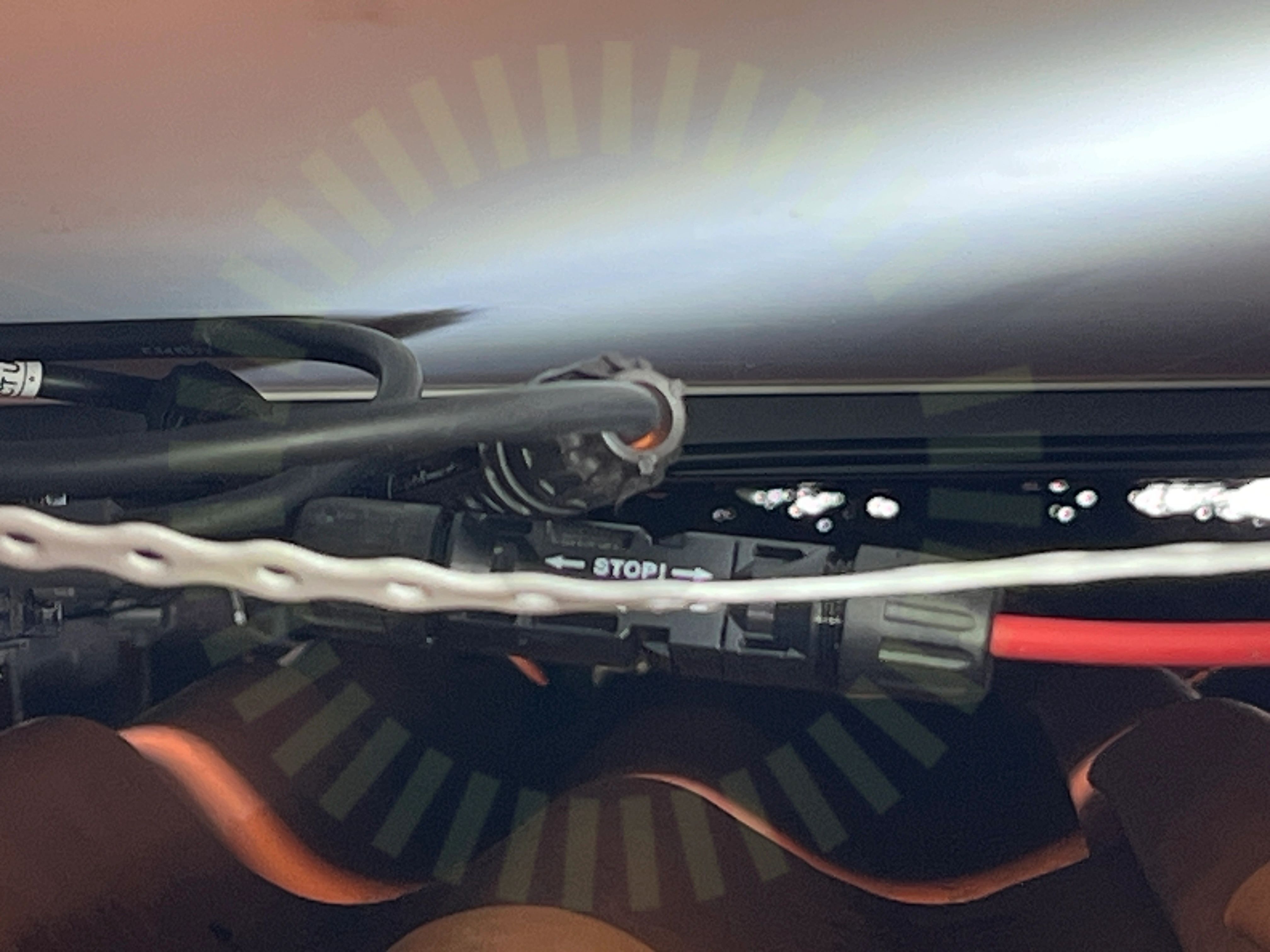

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas kontakter.

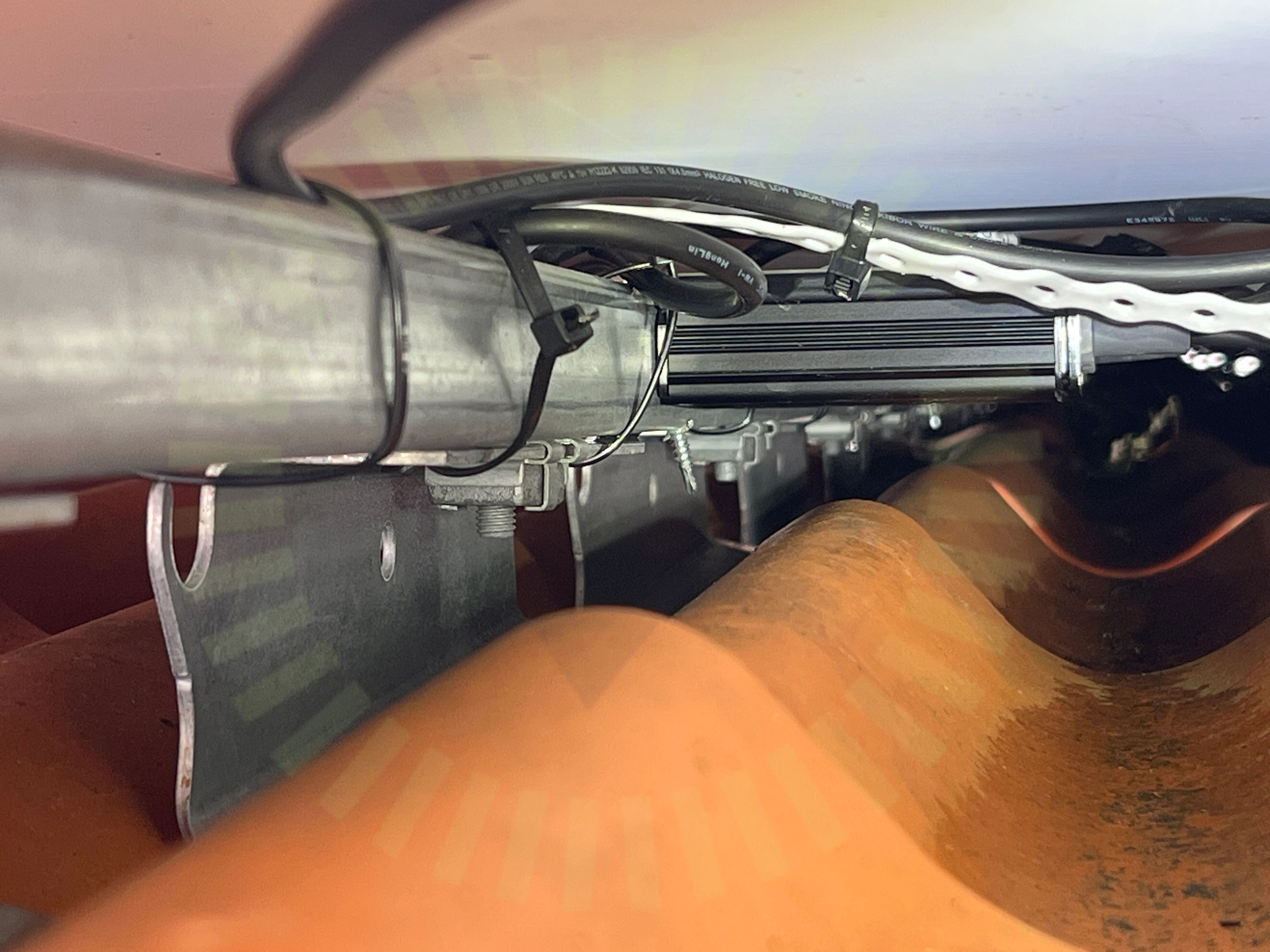

5.2 Placering

Inte godkänd

Optimerare är inte placerad enligt tillverkarens anvisningar.

Applikationsdokument: Montageutrymme Effektoptimerare

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

Undercentral

Anmärkningar

1/6

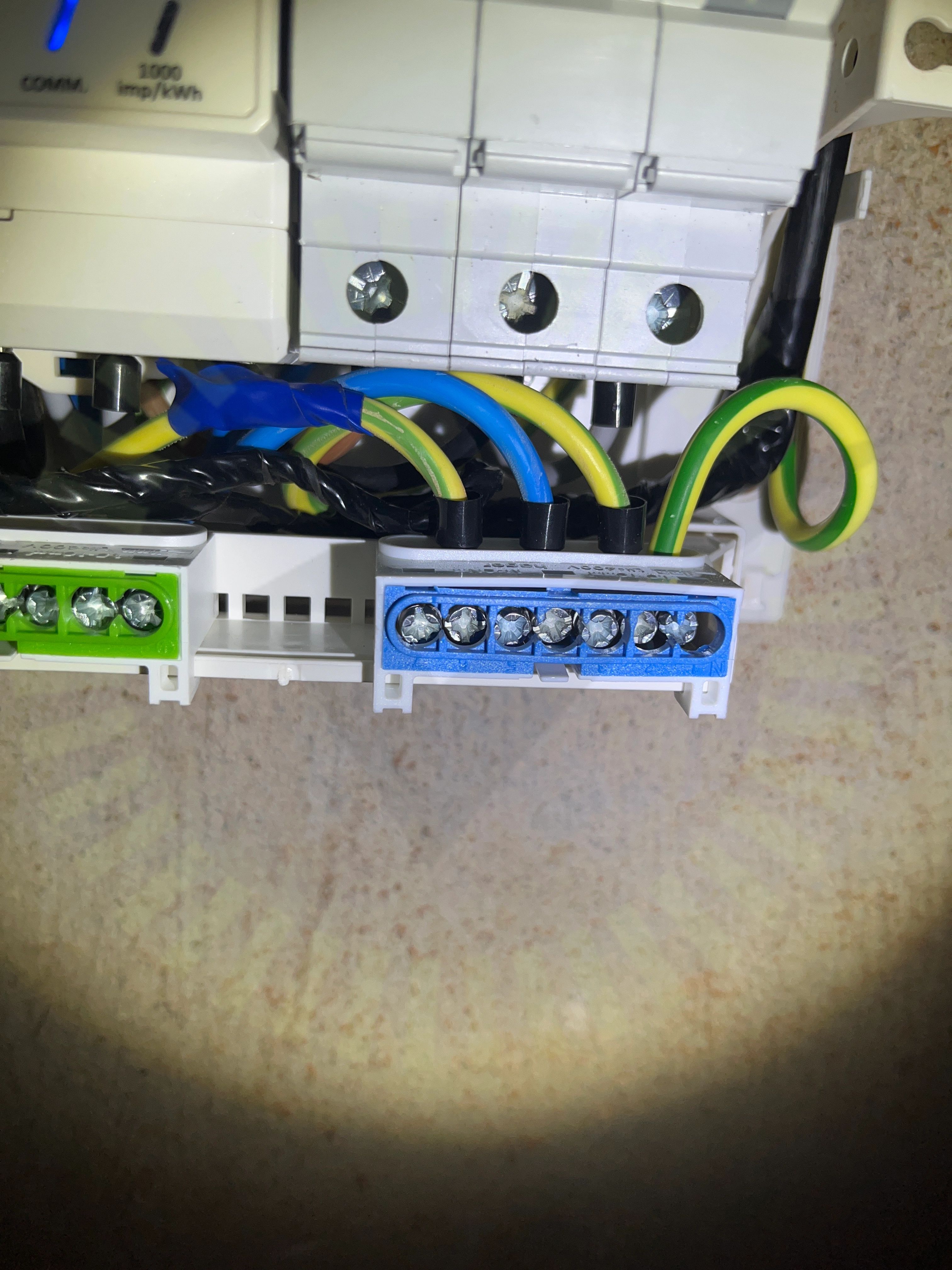

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

32/32
