Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

25 oktober 2023

Ort

Klagshamn, Skåne län
Främmande material
Jordning av chassi
Klämmornas placering
89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemCWL tätskiksplatta med Wasi skena
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, CWL tätskiksplatta med Wasi skena

Anmärkningar

5/23

2.1 Använda tätskiktsduk

Inte godkänd

Tätskiktsduk använd på infästningsplattorna saknar dokumentering av egenskaper. Korrekt bedömning kan ej genomföras.

2.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Manual saknas.

Främmande material

2.3 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Infästning i tak från CW Lundberg, krokar från Schletter och skena från Wasi.

2.4 Skenornas överhäng

Inte godkänd

Blandat montagesystem, korrekt lastberäkning går inte att ta fram och därmed finns inget underlag att kontrollera mot. Uppmätt 250 mm.

2.5 Skenors avstånd till varandra

Inte godkänd

Blandat montagesystem, korrekt lastberäkning att kontrollera mot går inte att ta fram.

Godkända kontrollpunkter

17/23
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSvetsning takpappSäkerhetsavståndTätskiktsplattor CC måttVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Tätskiktsplattor Infästning

Tak 1, Trina: TSM-DE09R.05 405-425W

Anmärkningar

2/15
Föremål mot bakstycke

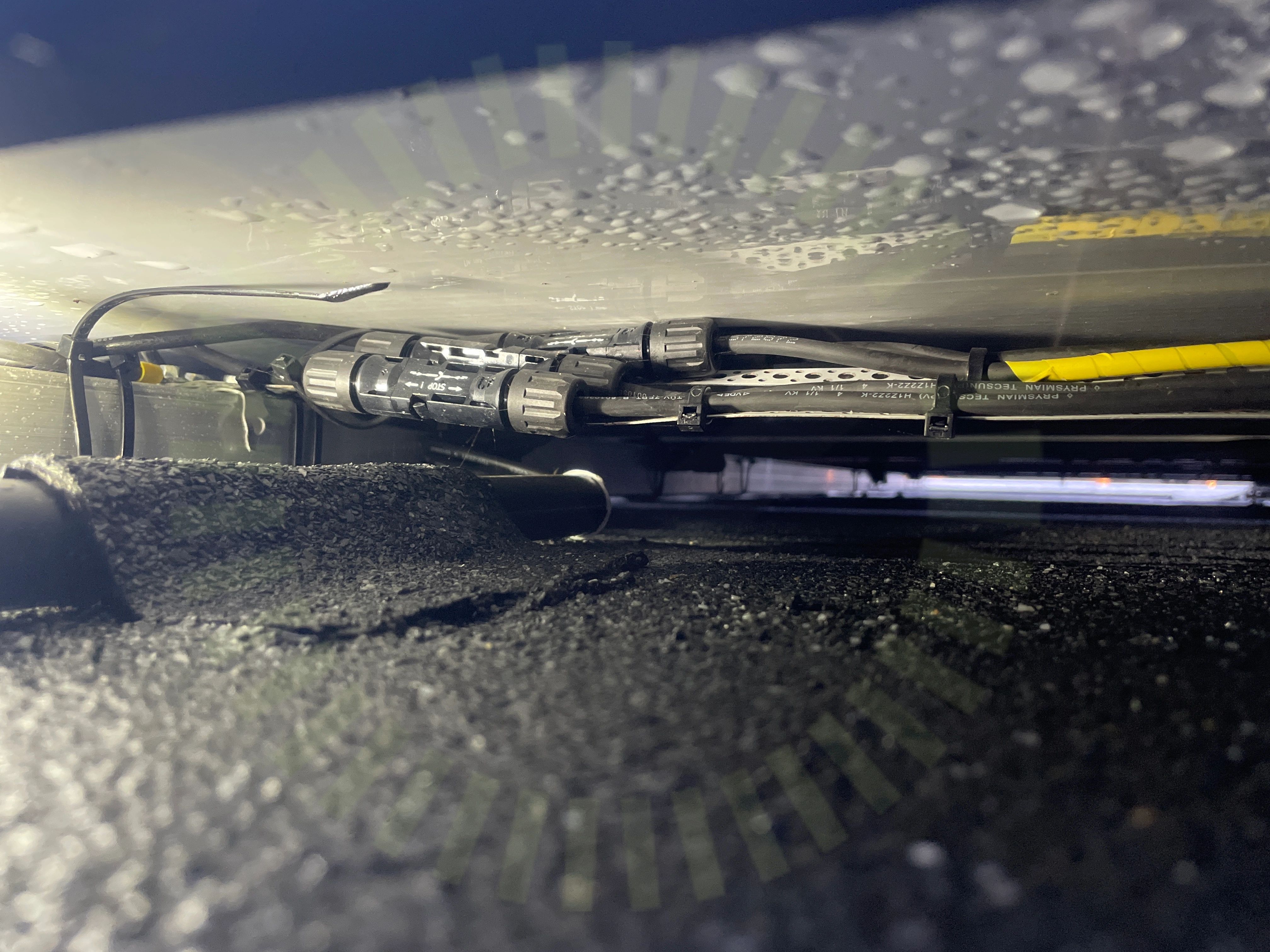

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Klämmornas placering

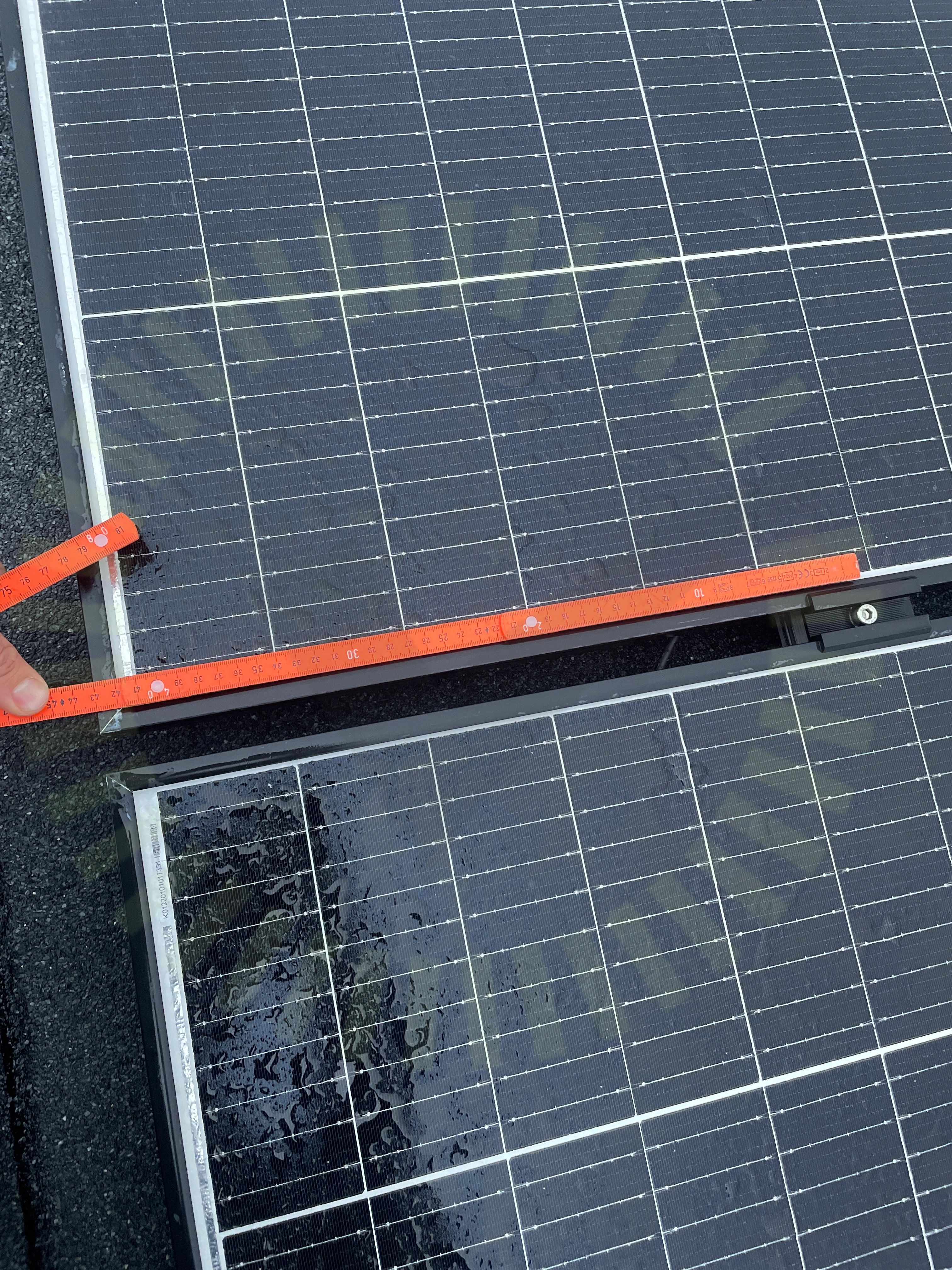

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 19-22

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/33
Jordning av chassi

5.1 Jordning av chassi

Inte godkänd

Jordledaren ska vara grön/gul.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

31/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Strängdesign
