Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Täta tak Energi

Datum

10 januari 2023

Ort

Ängelholm, Skåne län
Dragavlastade
Föremål mot bakstycke
Avstånd panna
94% godkända6% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Täta tak Energi

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, Huawei: SUN2000P - 450W

Anmärkningar

1/5
Dragavlastade

1.1 Dragavlastade

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktFörutsättningarKontakterOptimerare: Placering

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/11

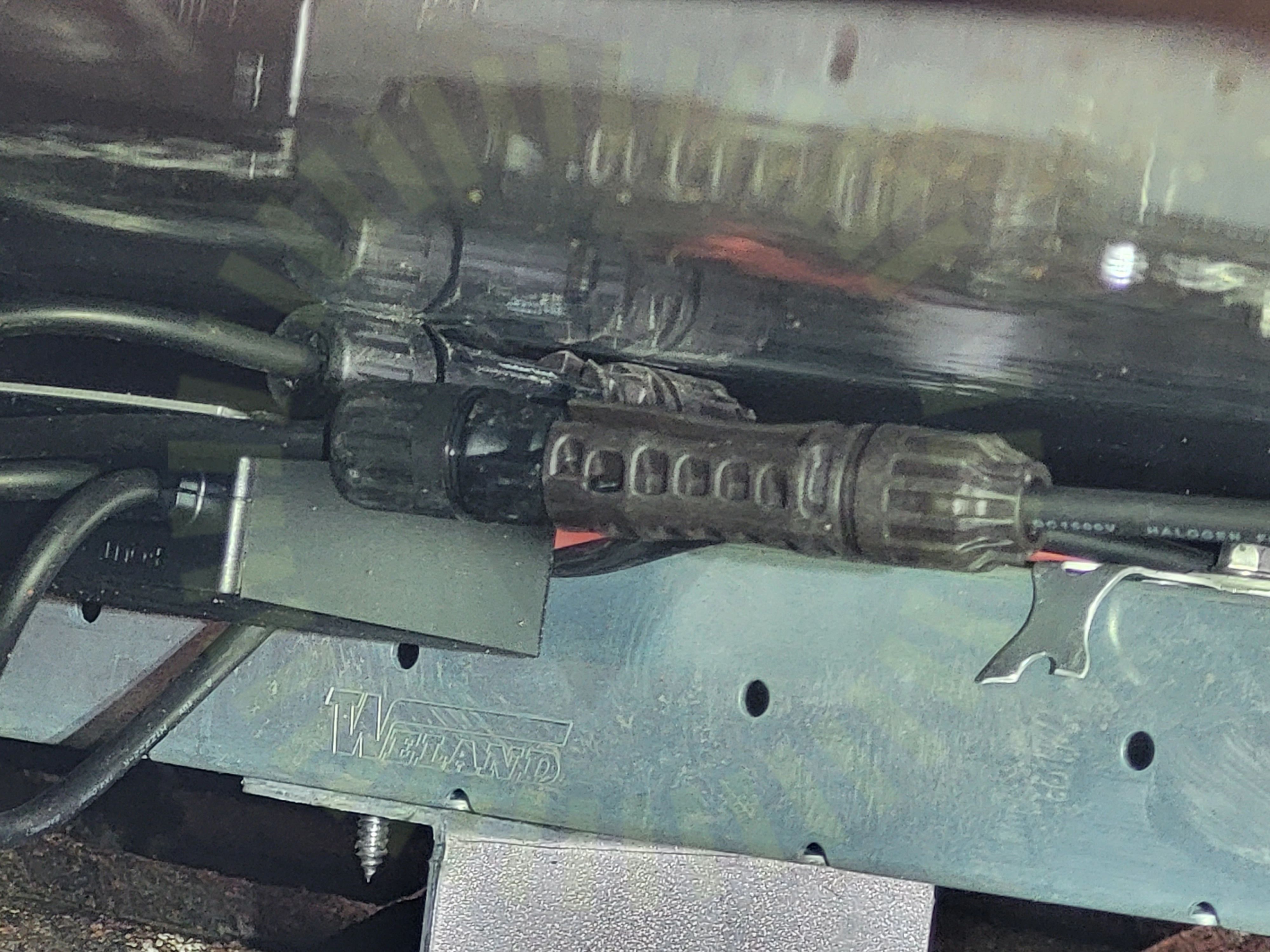

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Kontakt ligger och trycker på baksidan av panel.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/11
DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/20

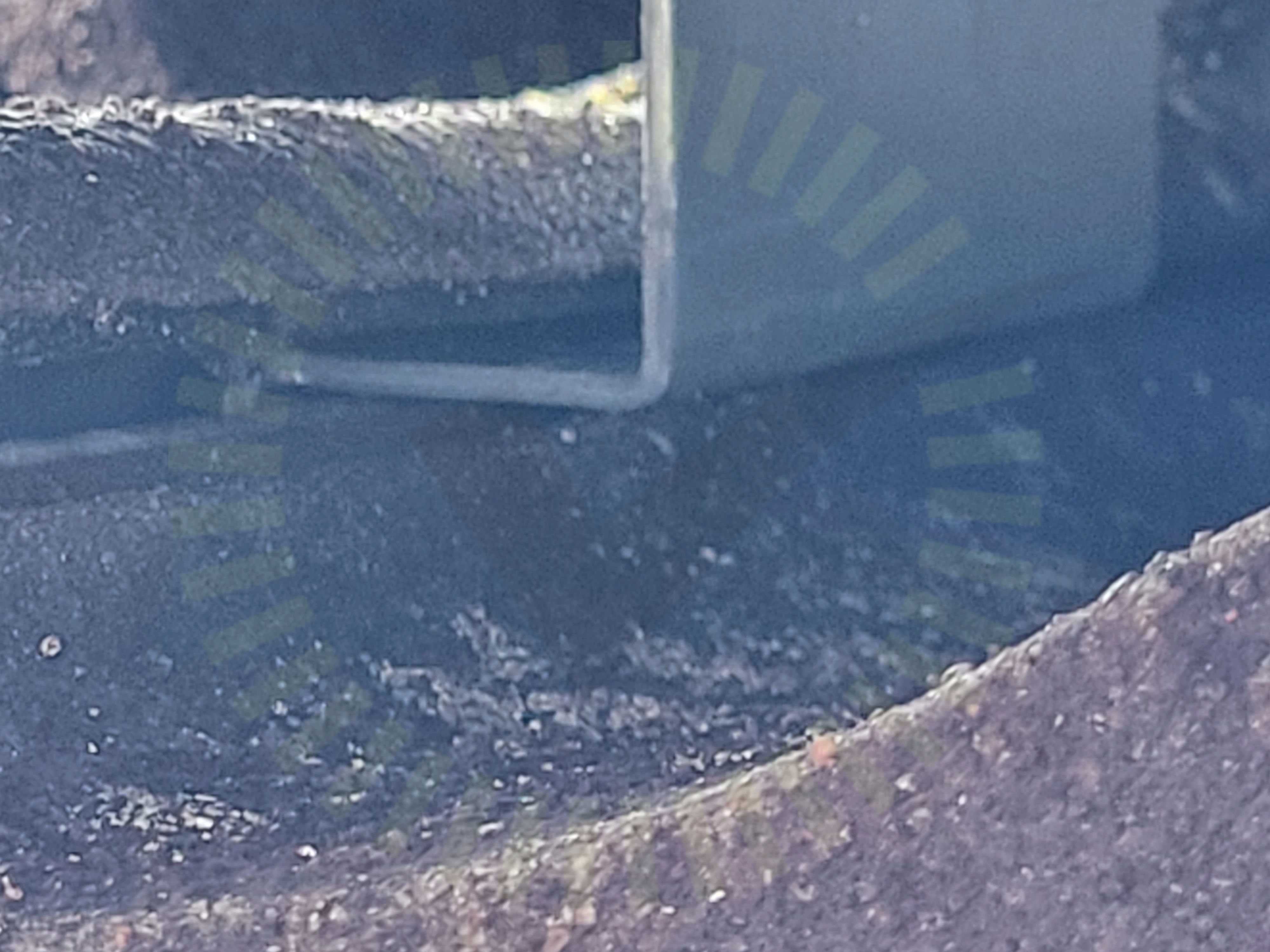

Avstånd panna

3.1 Avstånd panna

Inte godkänd

Fäste ligger emot underliggande panna på minst ett ställe.

MA5104 Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/20
AvståndBärläktCC måttFrämmande materialKabeluppfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/29

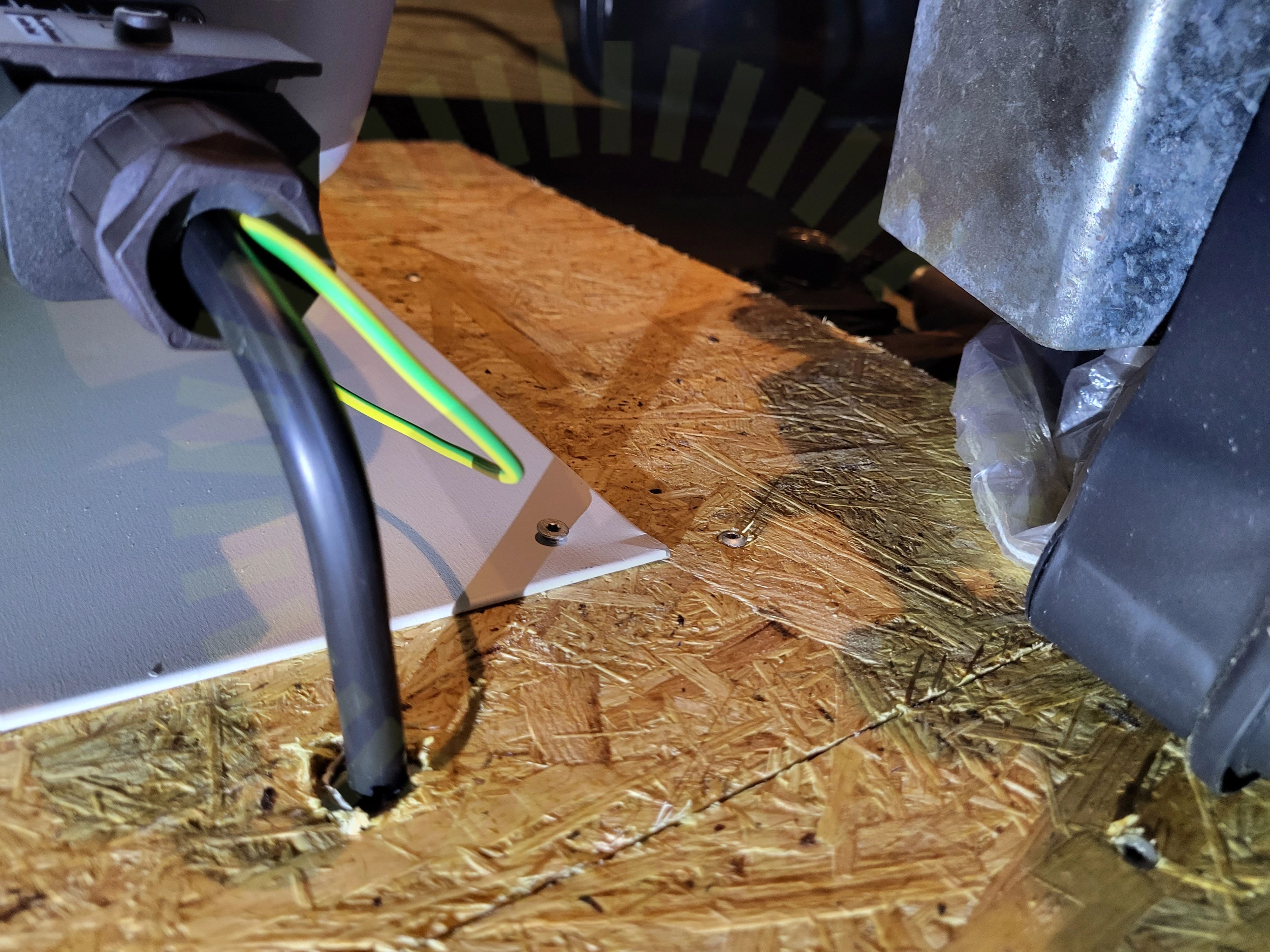

AC Anslutning

5.1 AC Anslutning

Inte godkänd

Fel sorts förskruvning för 2st kablar , här finns risk att dragavlastning påverkas.

Huawei User Manual Issue 04 (2021-08-10), Sida 36

Godkända kontrollpunkter

28/29
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVentilationVinkel
