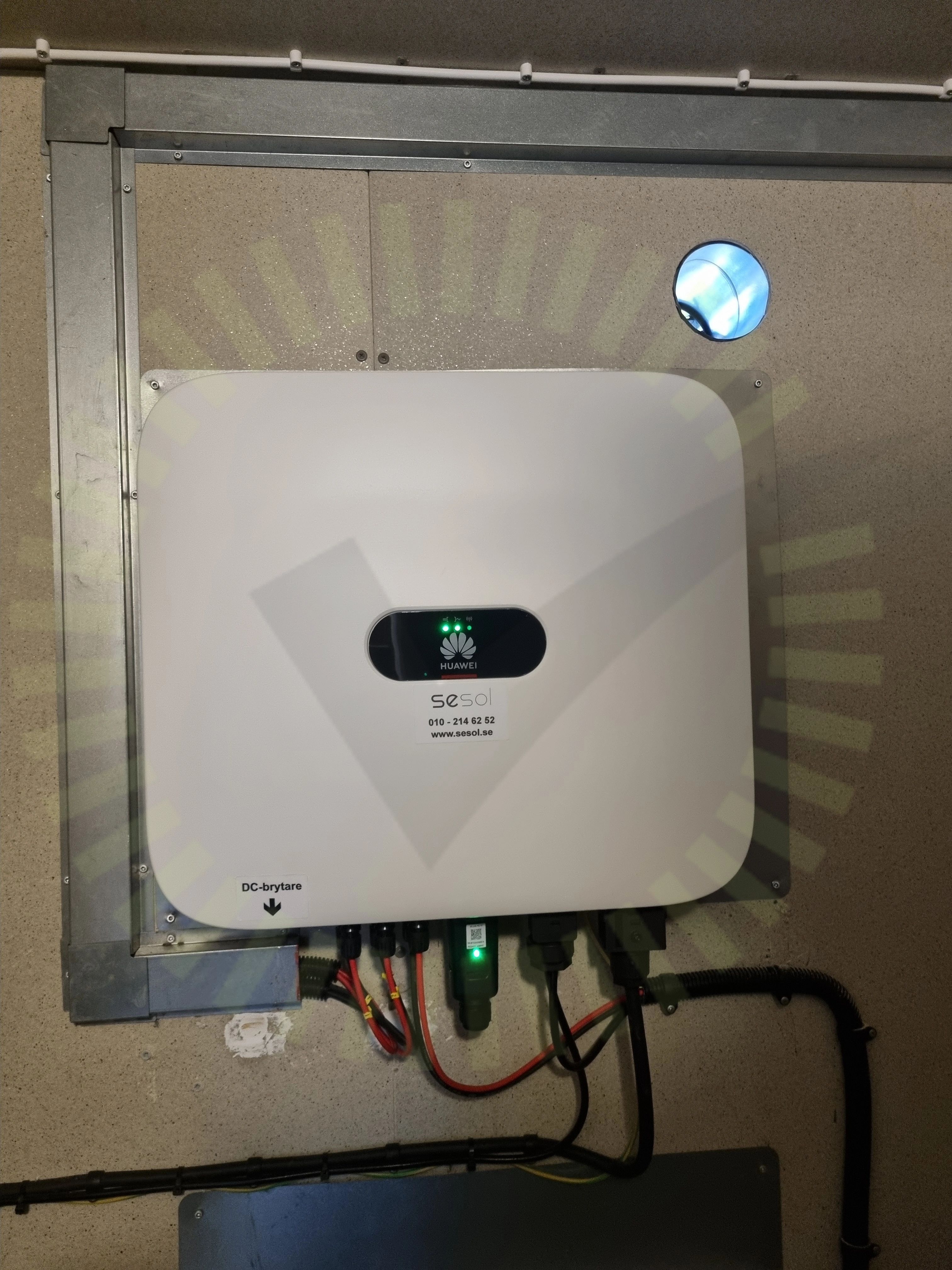

2.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Besiktningsrapport
9.2
Installation genom
Sesol
Datum
12 juni 2023
Ort
Solna, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
2/41

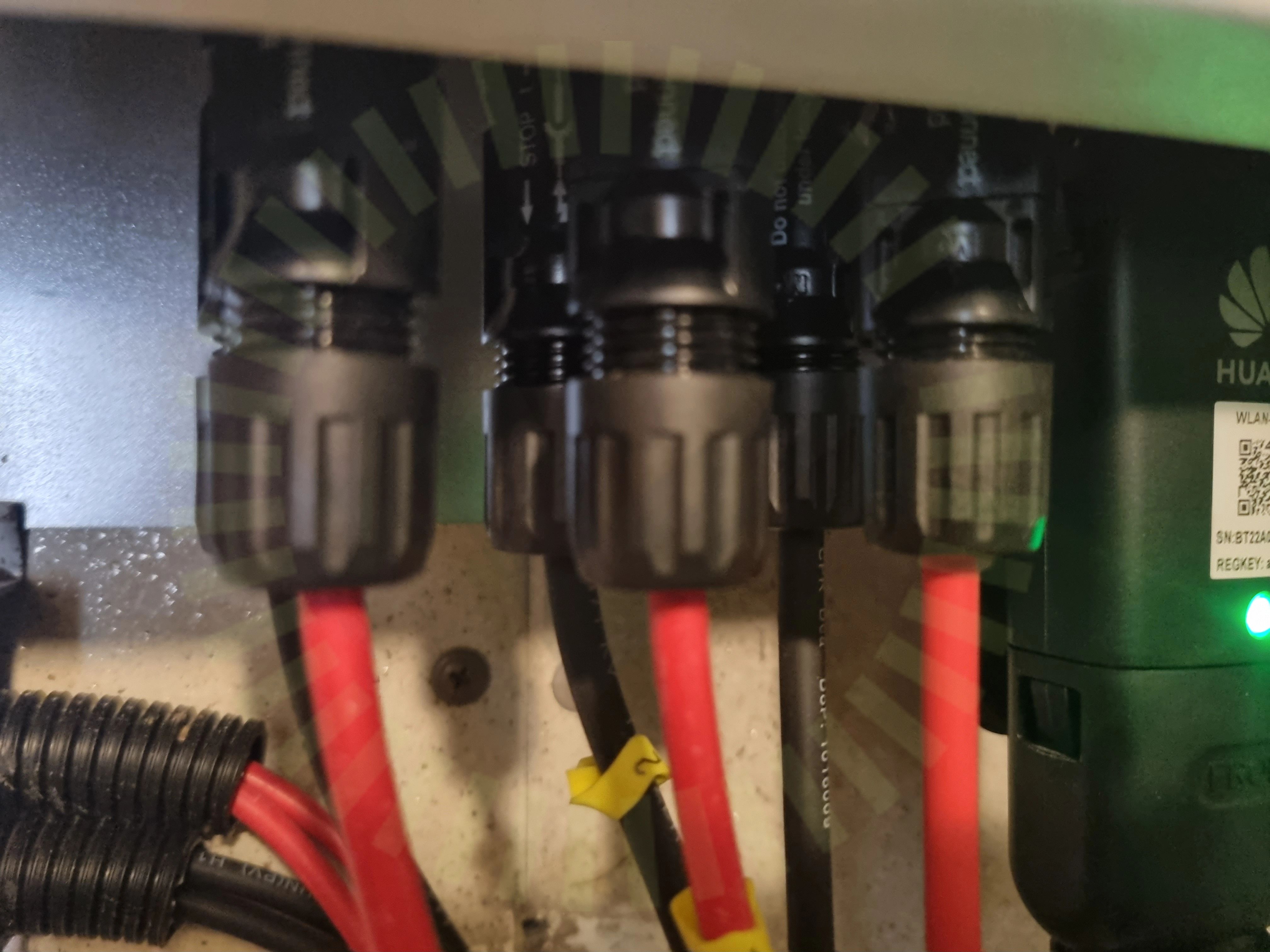

2.2 Kontakter
Inte godkändKontakter är inte monterade enligt tillverkarens anvisningar. Kontakter är ej åtdragna, sitter löst
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
Godkända kontrollpunkter
38/41AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningPlaceringVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/41Tillförlitligt fäst
Longi: LR5-54HPB 390-410M
Anmärkningar
1/16

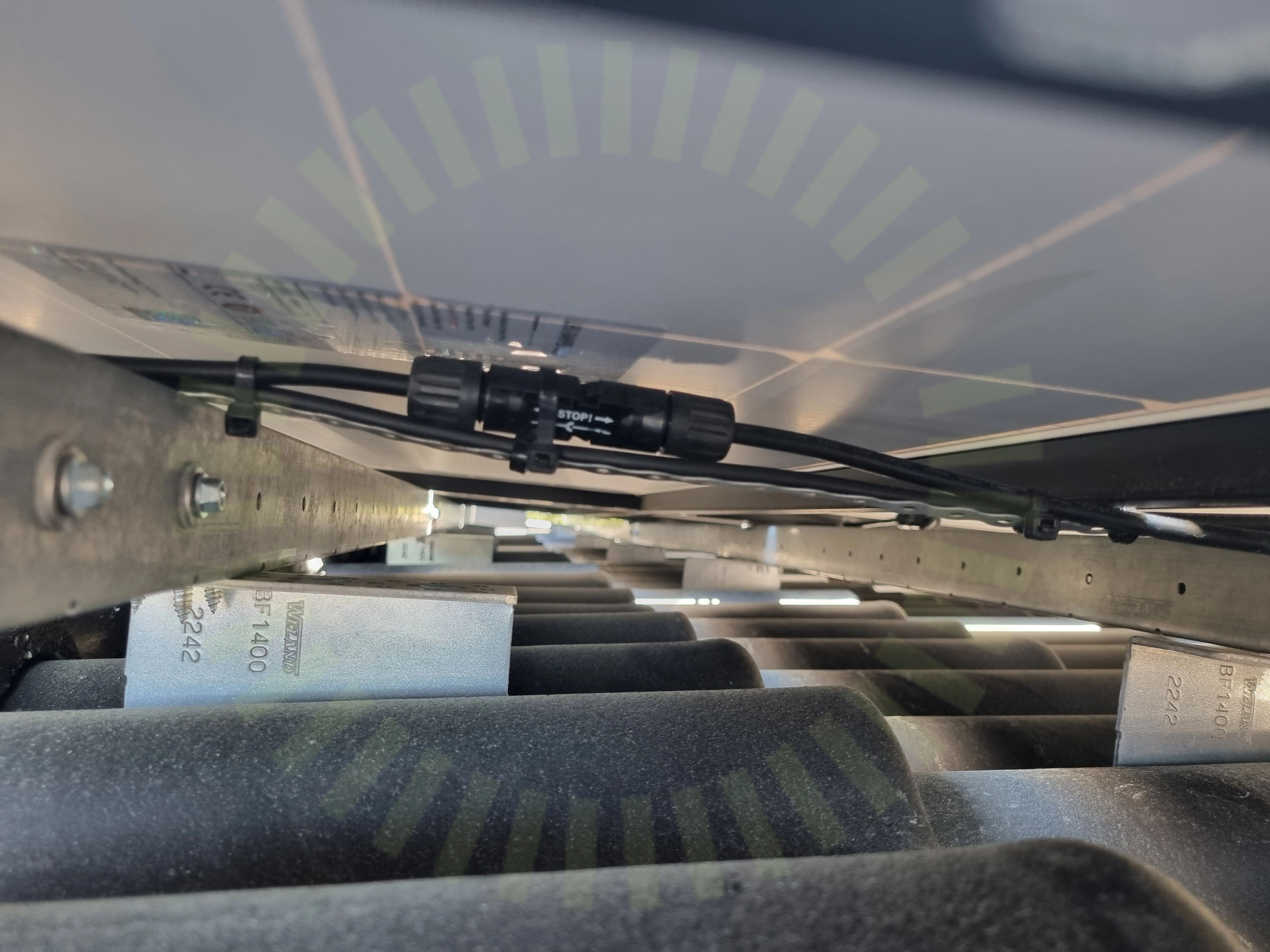

3.1 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/16Strängförläggning
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Weland Stål: Råspont
Anmärkningar
2/24

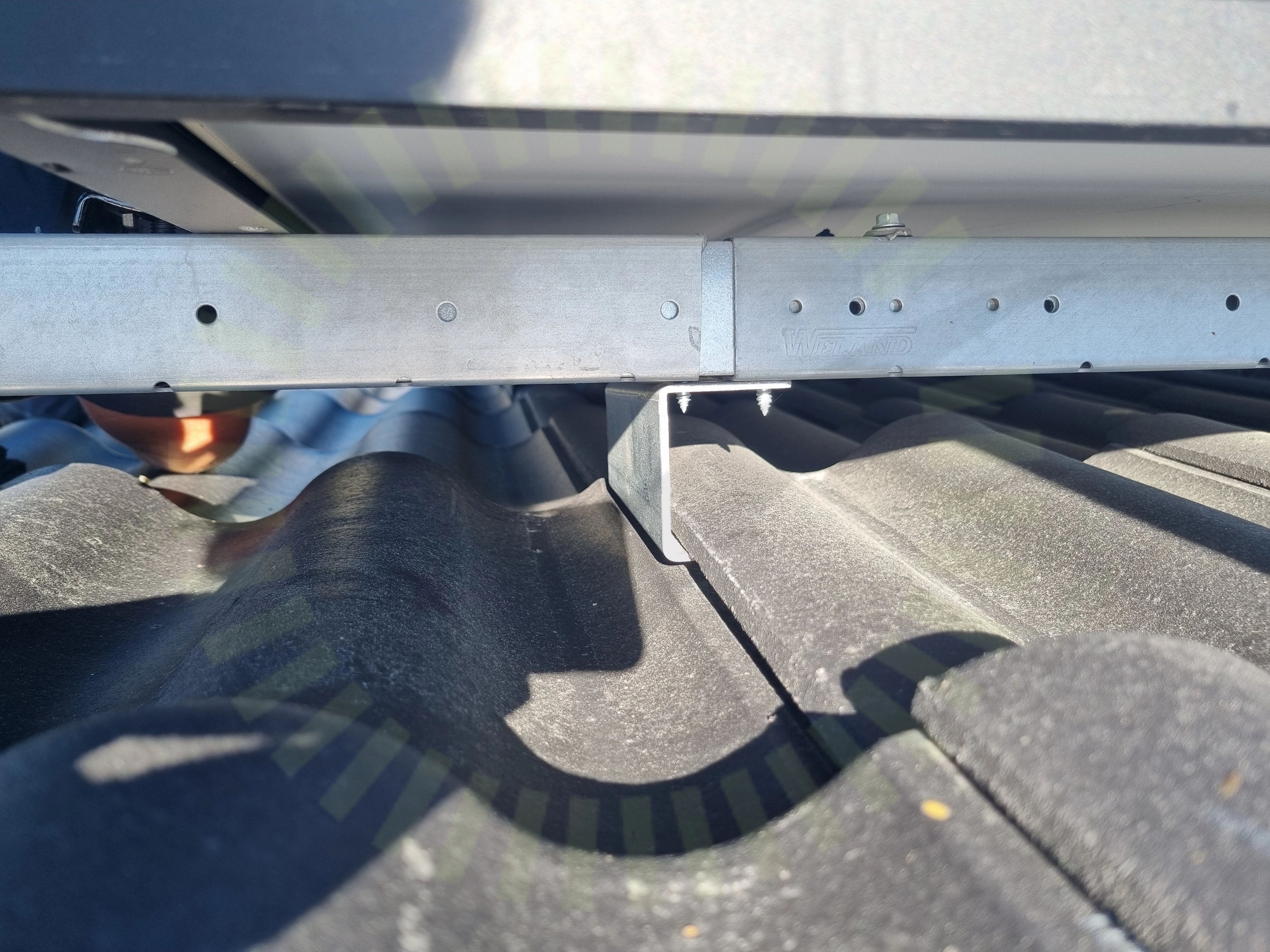

6.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skenskarv är inte ihoptryckt och saknar skruvar
MA5102 Sid 1 (1) | Version 3 - 221101

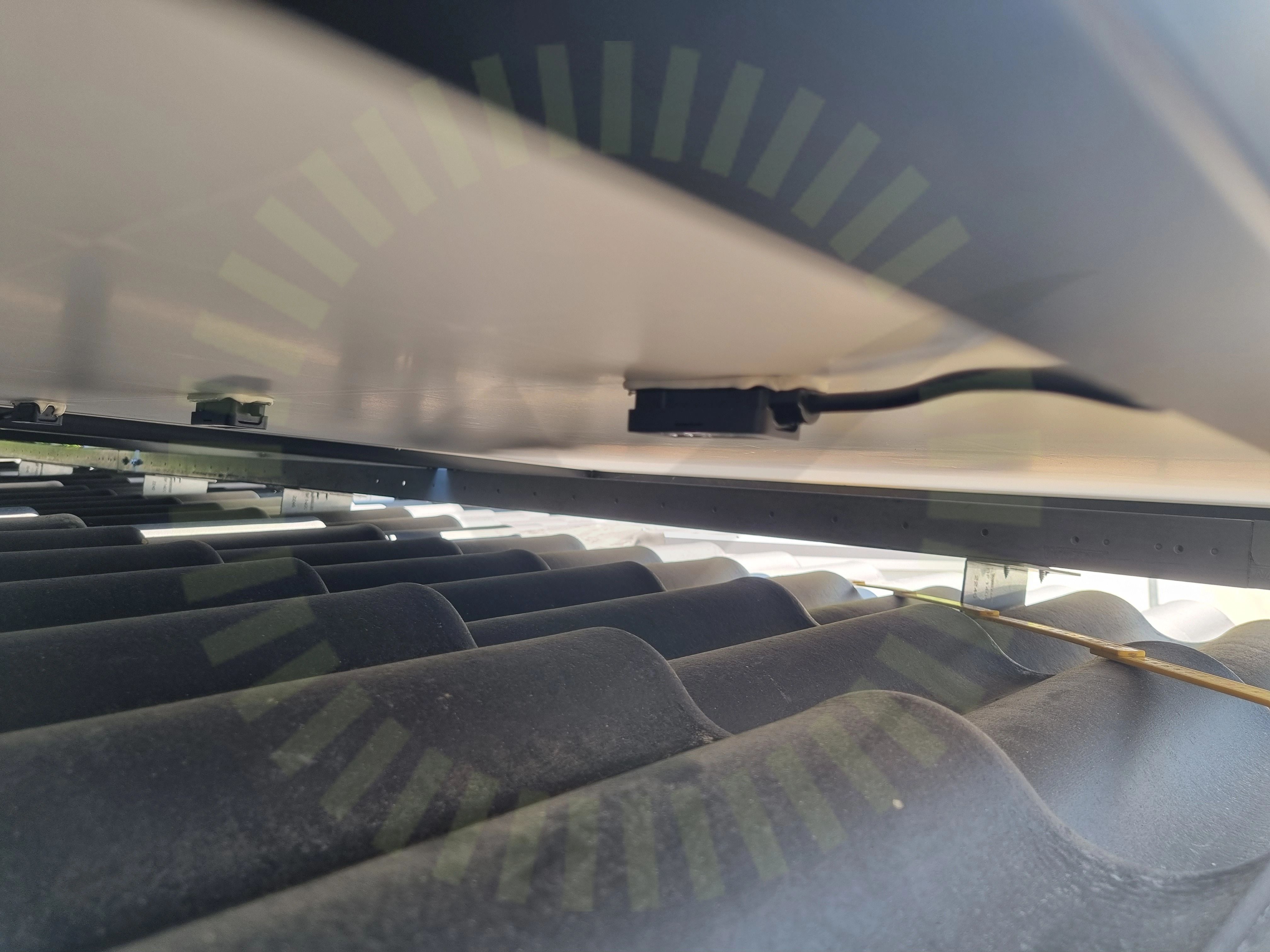

6.2 Takkrokarnas CC
Inte godkändSektion 1.2 på taket med 9 paneler har 1200mm cc där det ska vara 900mm enligt snö och vindlastberäkning
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPotentialutjämningsledareRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/24Takgenomföring
