Besiktningsrapport
9.0
Installation genom
Öresundskraft
Datum
17 februari 2023
Ort
Vejbystrand, Skåne län
Skador
Infästning skena
Överlappning
92% godkända
8% ej godkända
Om installationen
Paneler
LR4-60HPB
Montagesystem
ESDEC Lutande tegeltak
Installerad av Öresundskraft som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Villa, ESDEC Lutande tegeltak
Anmärkningar
2/27

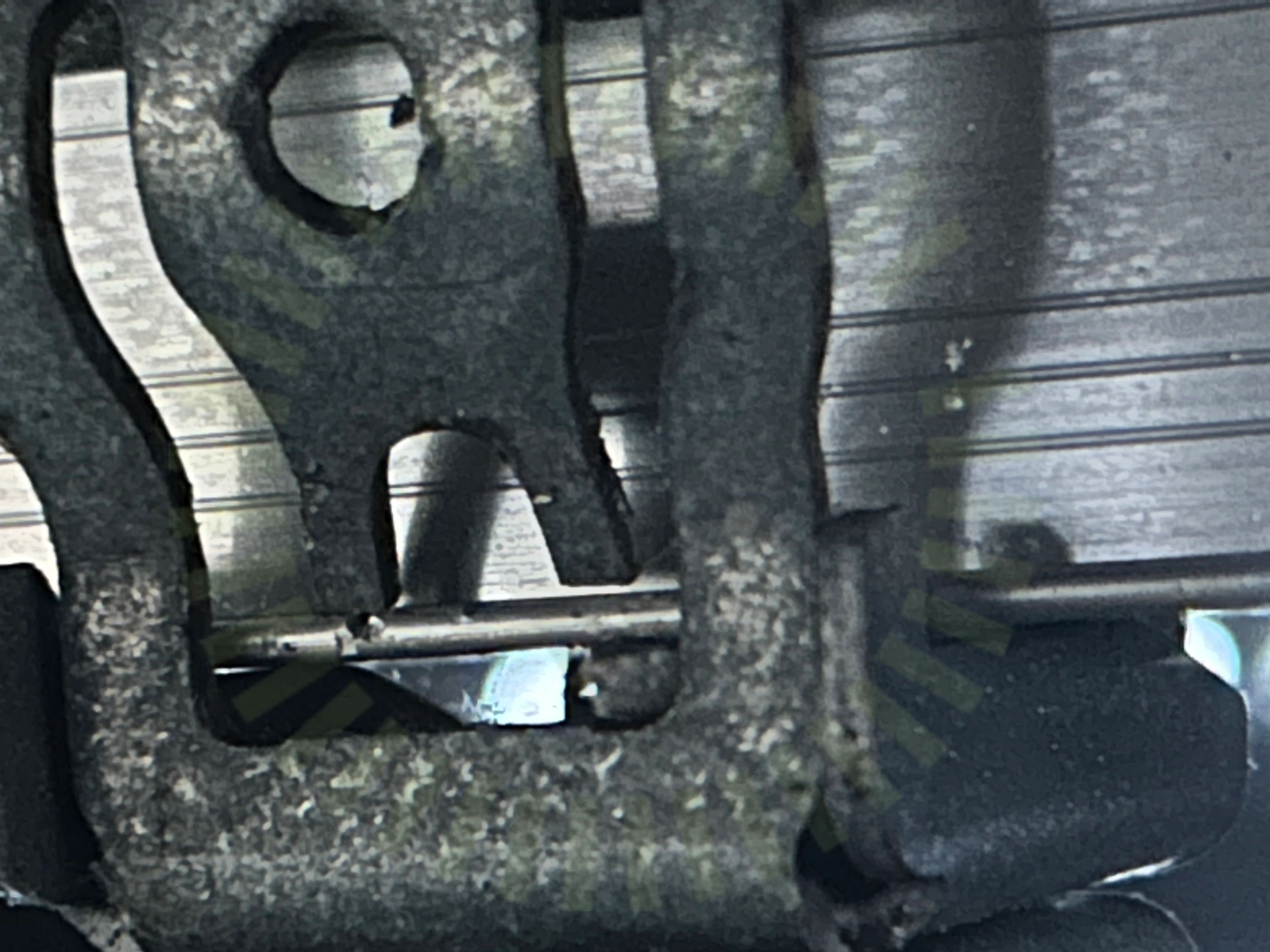

1.1 Infästning skena
Inte godkänd
Skeninfästningar fortsatt ej korrekt. Skadade infästningar.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
1.2 Skador
Inte godkänd
Krokar är fortsatt skadade i infästning mellan krok och skena. Kroken behöver bytas till en ny. Infästningen är skadad.
Tillverkarens anvisningar
Godkända kontrollpunkter
25/27
Anpassade takpannor
Avstånd mellan takkrokar
Främmande material
Förstärkningsskruv
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panel storlek
Panelens ramhöjd
Shims
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrok infästning
Takkrokens orientering
Taklutning
Termisk brytpunkt
Väderbeständigt material
Ändfästen
Ändklämmor
Villa, Longi: LR4-60HPB
Anmärkningar
1/12

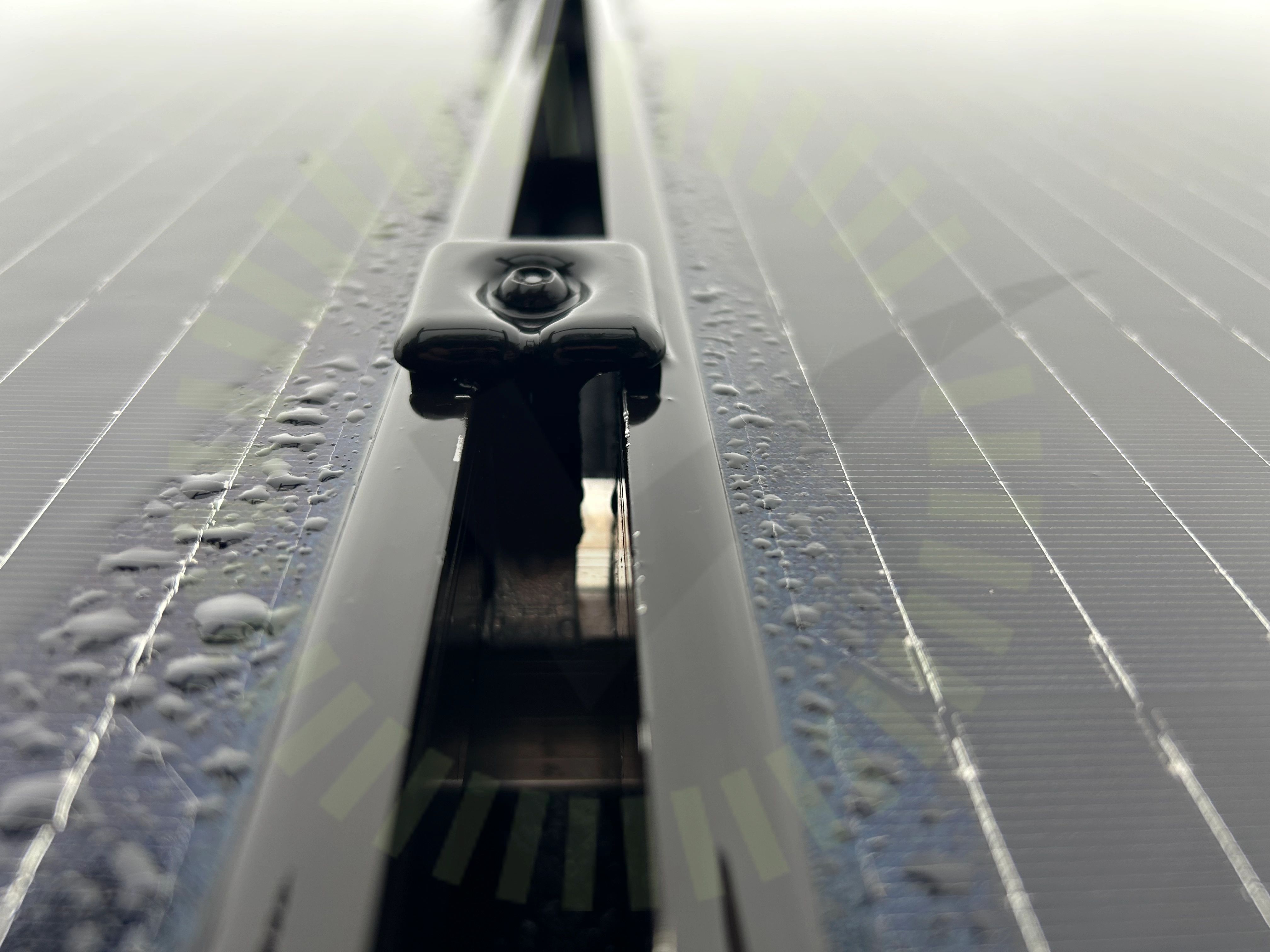

2.1 Överlappning
Inte godkänd
Panaler har dragits ifrån varandra. Klämmor överlappar ej korrekt med panelramarna längre. Samma med ändklämma i slutet av nedersta panelraden.
Installation Manual for LONGi Solar PV Modules, V14, Sida 14.
Godkända kontrollpunkter
11/12
Avstånd till tak
Dragavlastade
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum
Skador
Skugga
Solpaneler: Fästen: Placering
Strängförläggning
