Besiktningsrapport

7.7

Installation genom

Delidel

Datum

28 februari 2023

Ort

Kållered, Västra Götalands län

Panelkablagets böjradie

Klämmornas placering

AC Kablage förläggning

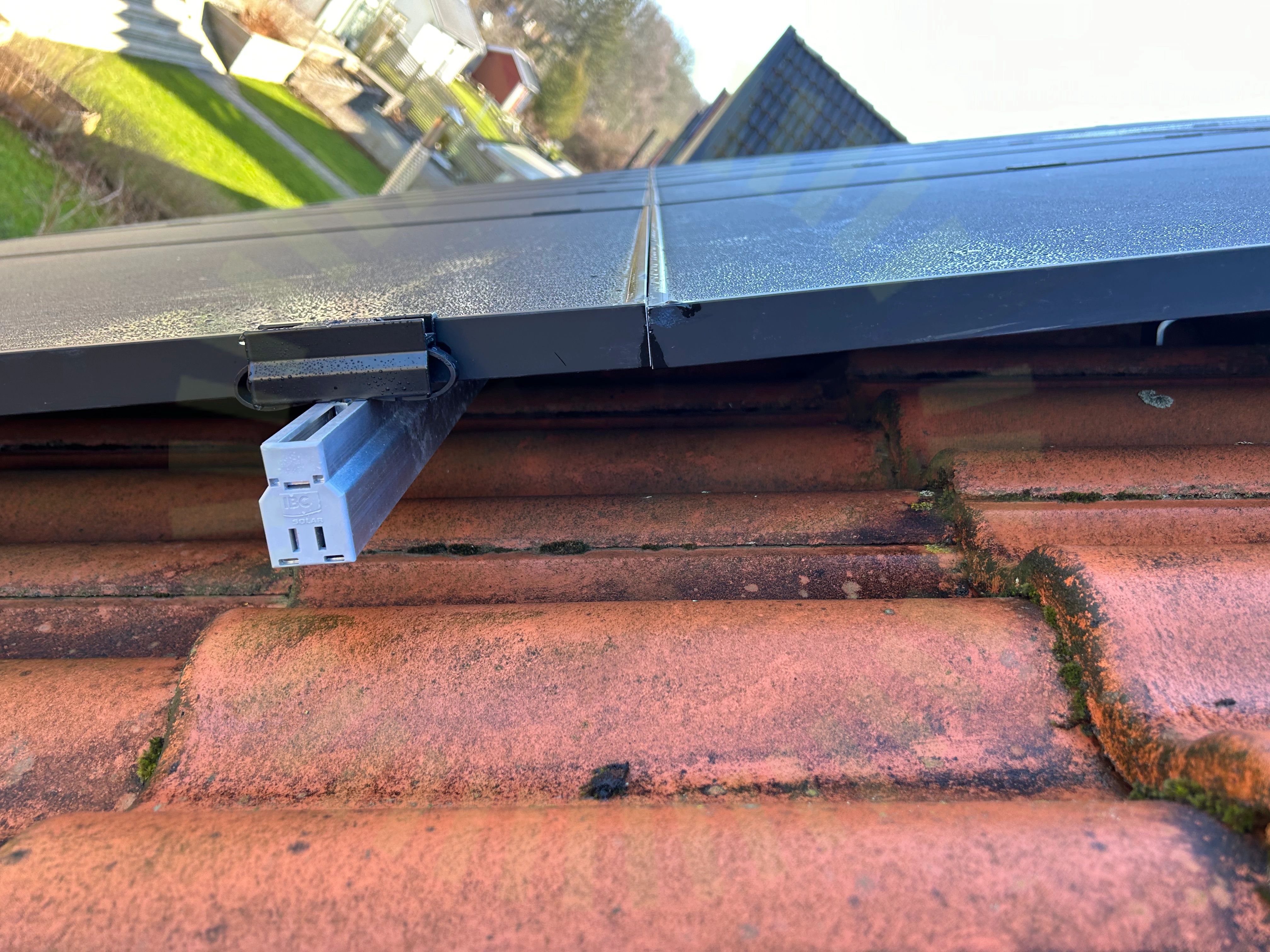

+ 4

86% godkända14% ej godkända

Om installationen

PanelerJAM54S31 MR

MontagesystemIBC: TopFix 200 med Weland läktfäste

MontagesystemIBC: TopFix 200 (Betongkrok)

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

IBC: TopFix 200 (Betongkrok)

Anmärkningar

2/11

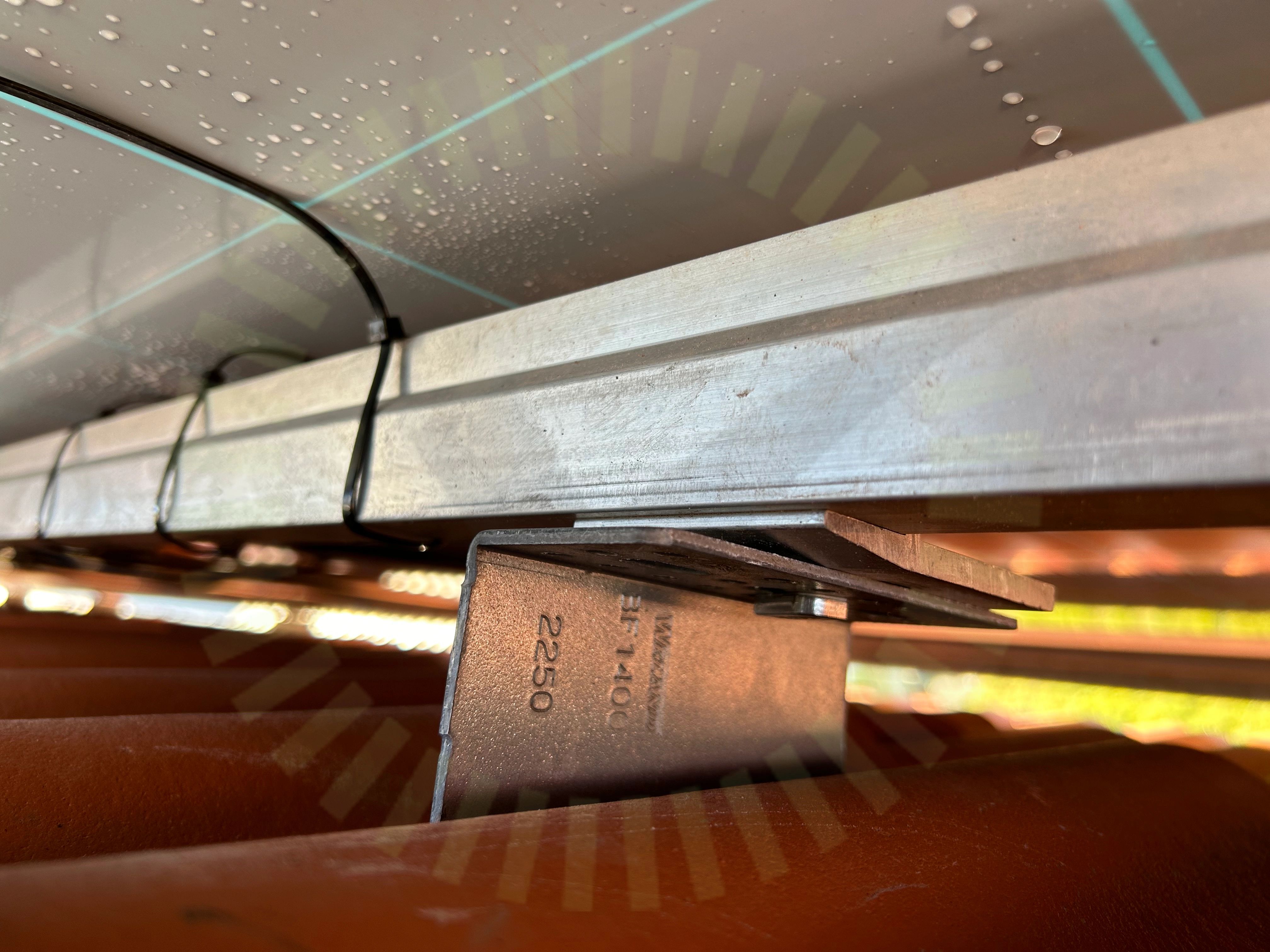

1.1 Främmande material

Inte godkänd

Olika tillverkare på skena och takkrokar (IBC / Weland)

1.2 Snö- och Vindlastberäkning

Inte godkänd

Olika tillverkare på montage delar. Snö- vindlast projektering är gjord för IBC skenor med ibc infästningsmontage.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/11

KabeluppfästningMittklämmorShimsSkadorSkarp kantSkyddVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/11

Takgenomföring

IBC: TopFix 200 med Weland läktfäste

Godkända kontrollpunkter

1/1

Takets lutning

JAM54S31 MR

Anmärkningar

4/16

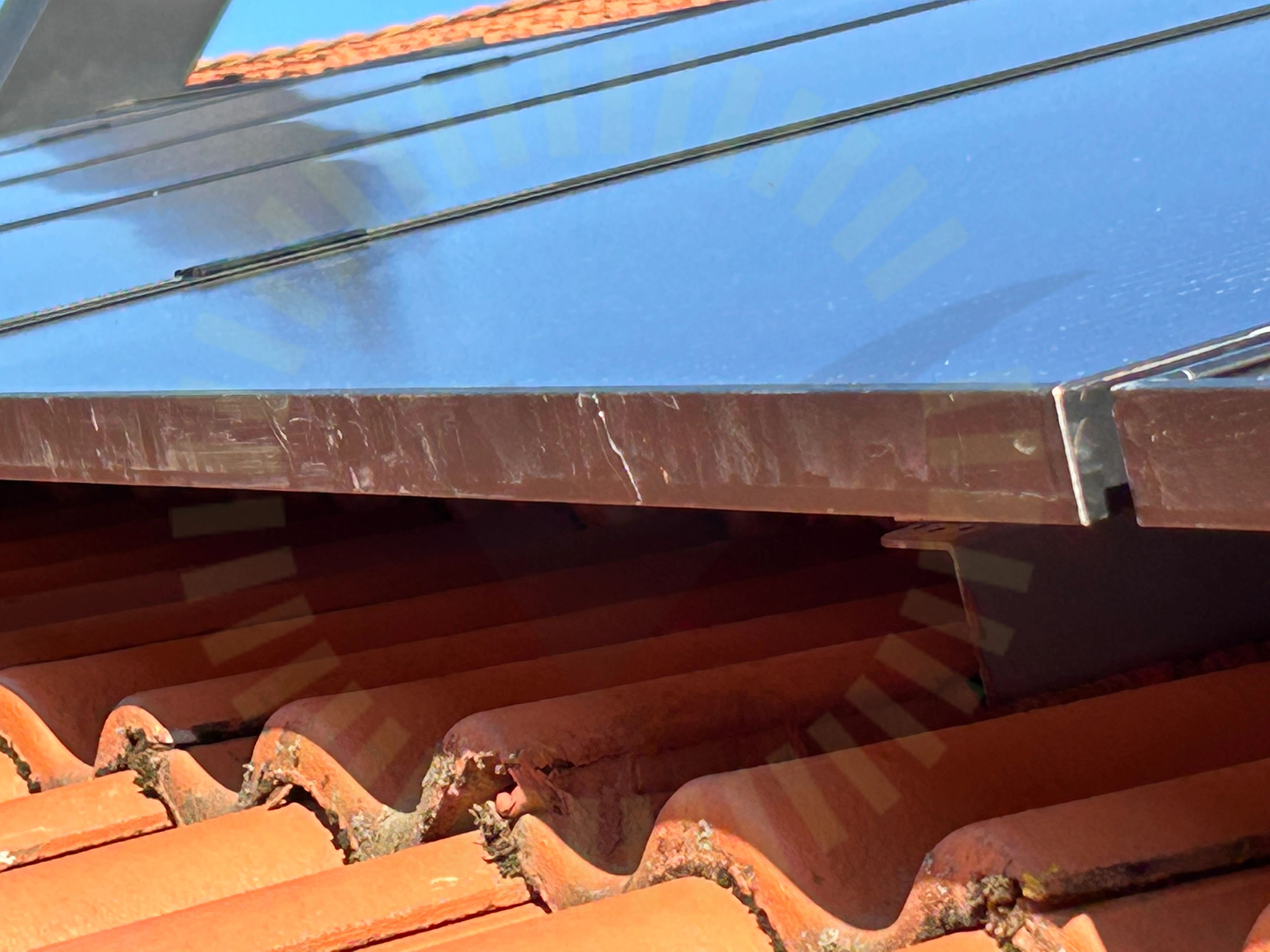

3.1 Skador

Rekommendation

Repor på panelerna

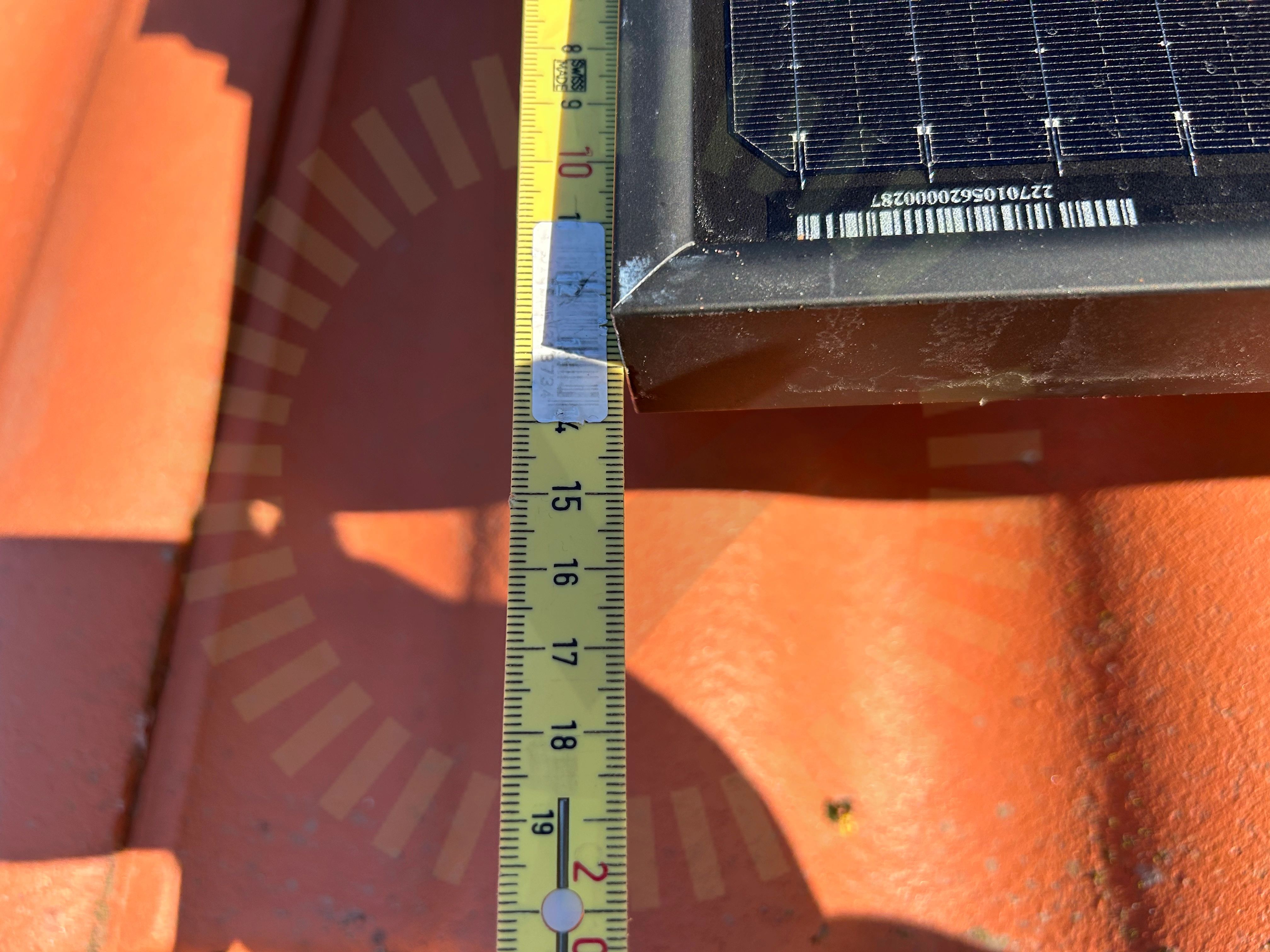

3.2 Klämmornas placering

Inte godkänd

Klämmor är inte placerade inom tillverkarens angivna zon

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

3.3 Panelramar separerade

Inte godkänd

Panelramar ej korrekt separerade

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

3.4 Panelkablagets böjradie

Inte godkänd

Kablage har för skarpa böjradier

Godkända kontrollpunkter

12/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

4/36

5.1 AC Kablage förläggning

Inte godkänd

Kabel är dåligt fastsatt, sitter bara med en klammer

5.2 DC Kablage förläggning

Inte godkänd

DC Kablage vid växelriktare hänger lång sträcka.

SS 436 40 00 (522.8.4)

5.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

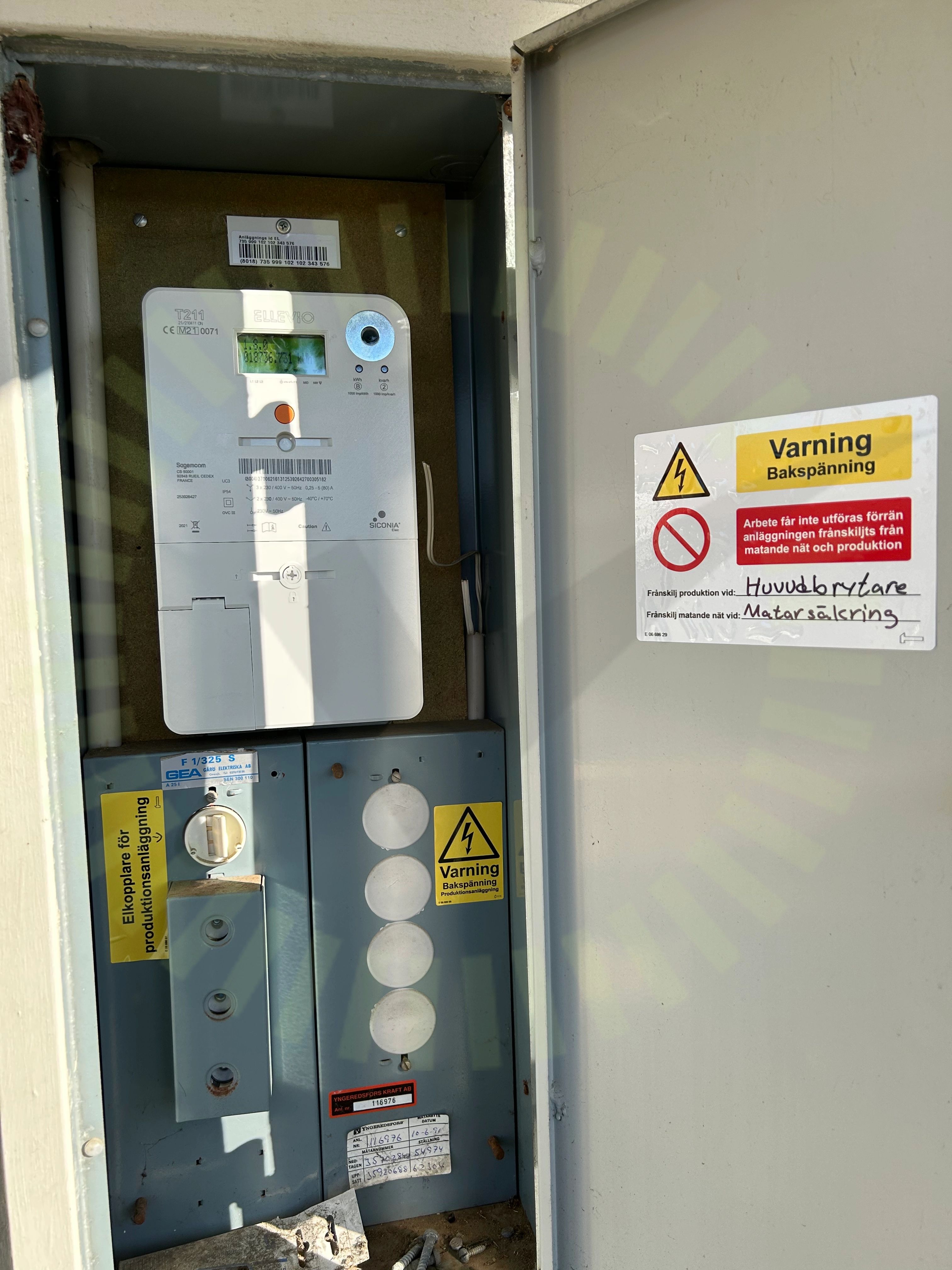

5.4 Tillförlitligt fäst

Inte godkänd

Märkningar sitter dåligt

Godkända kontrollpunkter

32/36

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningSträngschemaSäkringsdimensionVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/6

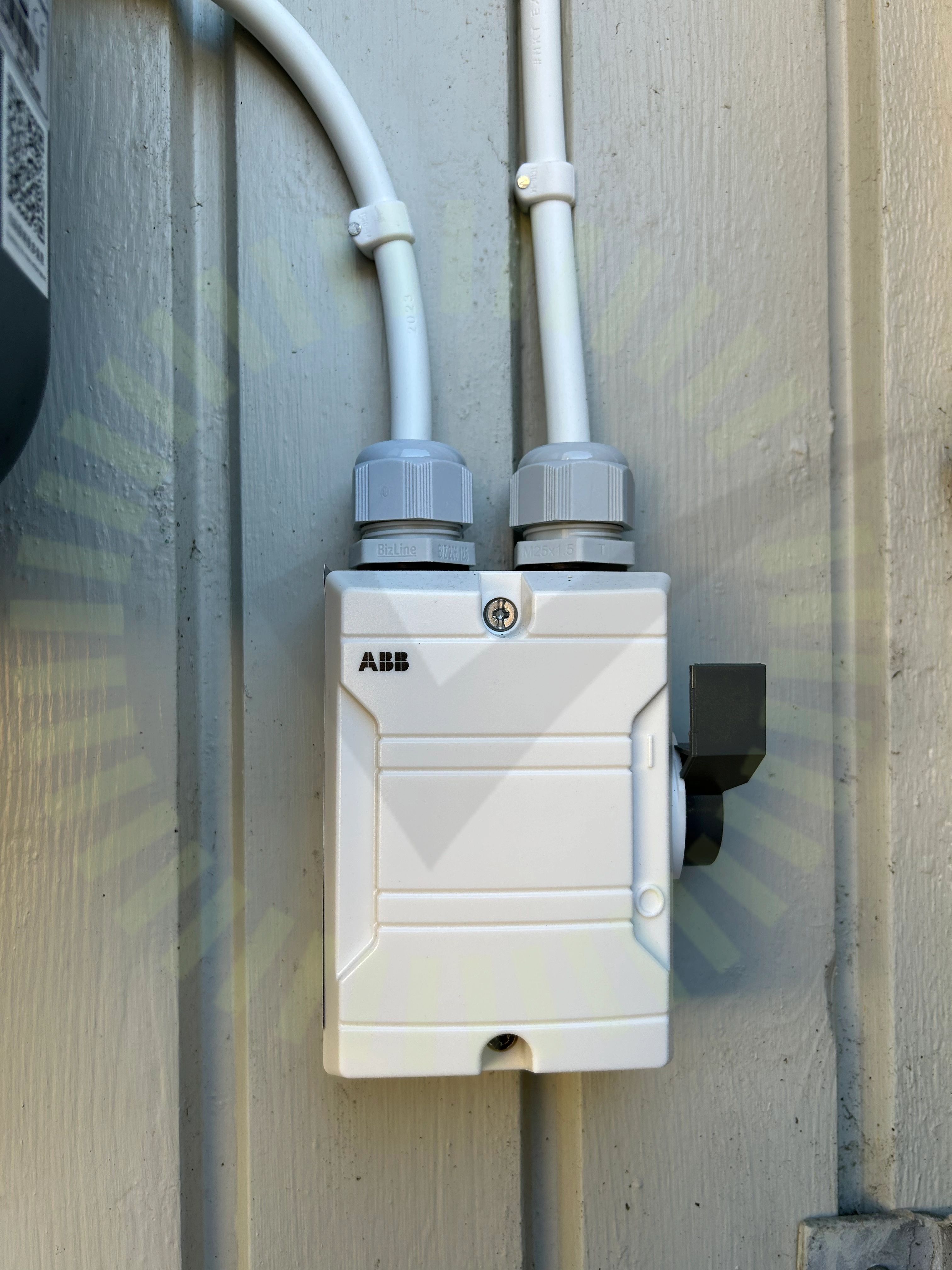

6.1 Förskruvningar

Inte godkänd

Fukt i brytaren. Förskruvningar vända uppåt.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, IBC: TopFix 200 med Weland läktfäste

Anmärkningar

3/9

7.1 Skenornas överhäng

Inte godkänd

Snö- vindlast projektering stämmer ej med monterat material.

7.2 Skenornas infästning

Inte godkänd

två system är blandade och en korrekt infästning mellan de båda saknas.

7.3 Takkrokarnas CC

Inte godkänd

Korrekt snö- vindlast projektering saknas. Uppmätt 120cm.

Godkända kontrollpunkter

5/9

LäktinfästningSkenskarvarTermisk brytpunkt skenorTvådelad TakkrokUnderliggande takpanna

Ej tillgängligt vid besiktning

1/9

Underbyggnad

Tak 2, IBC: TopFix 200 (Betongkrok)

Anmärkningar

1/20

8.1 Råspontsinfästning

Inte godkänd

Infästningar i råspont följer inte tillverkarens anvisningar

Godkända kontrollpunkter

17/20

Främmande materialKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/20

TakgenomföringTakstolsinfästning

Tak 2, JAM54S31 MR

Anmärkningar

3/16

9.1 Klämmornas placering

Inte godkänd

klämzoner följer ej tillverkarens anvisningar.

9.2 Kopplingslåda

Inte godkänd

Dragavlastning saknas.

9.3 Panelramar separerade

Inte godkänd

Panelramar inte separerade

Godkända kontrollpunkter

13/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
