Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Sesol

Datum

27 mars 2023

Ort

Onsala, Hallands län
Kopplingslåda
Kabeluppfästning
DC Kablage skydd
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPH
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

5/39
AC Anslutning

1.1 AC Anslutning

Inte godkänd

TN-C -- PEN ledare uppfyller ej krav gällande färgval samt kabelarea.

DC Kablage skydd

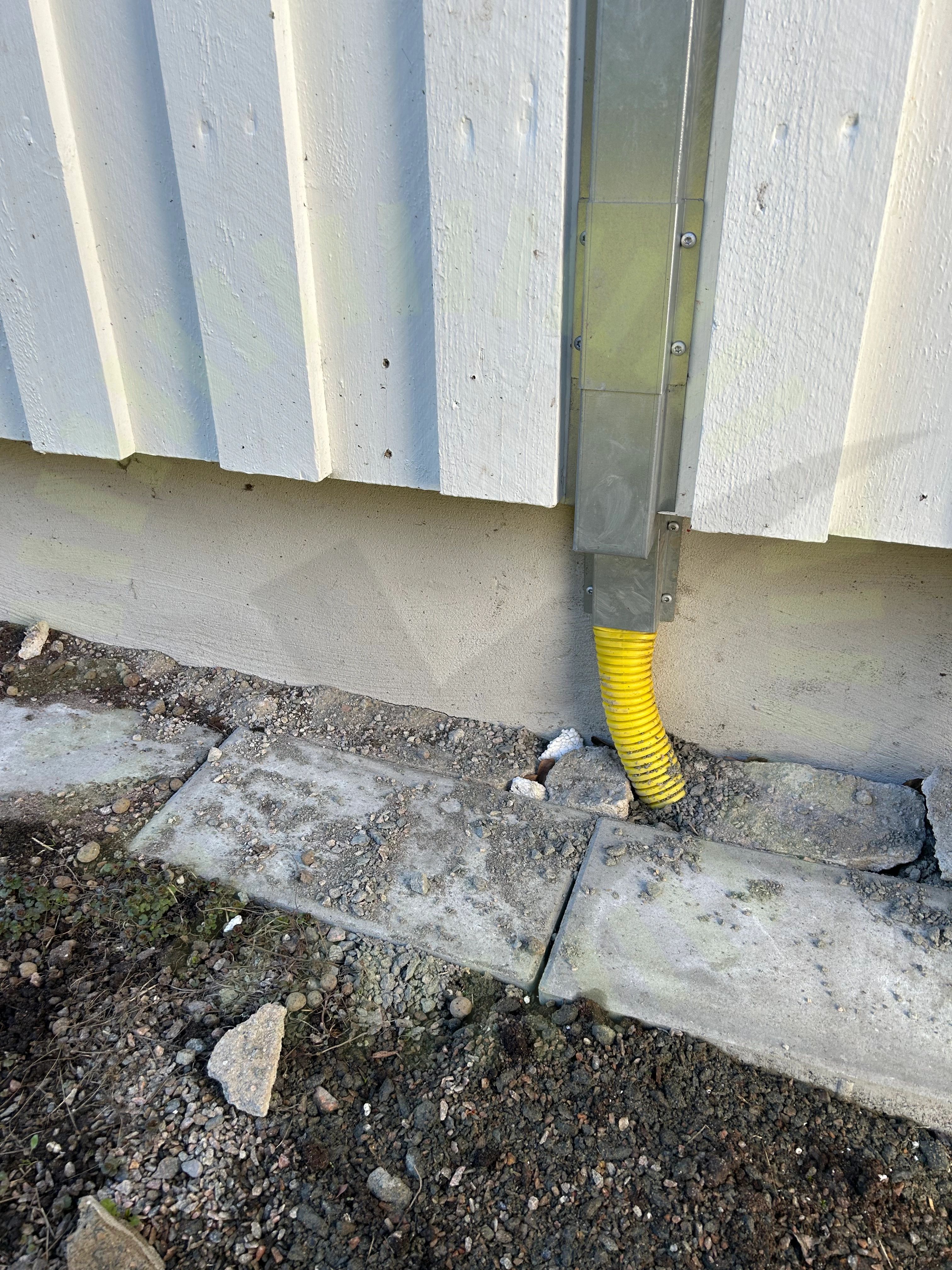

1.2 DC Kablage skydd

Inte godkänd

Kabelskydd täcker inte hela vägen

1.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)
Tillförlitligt fäst

1.4 Tillförlitligt fäst

Rekommendation

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.(rekommenderar att skruva fast märkning)

ELSÄK-FS 2022:2 - § 11
Väderskydd

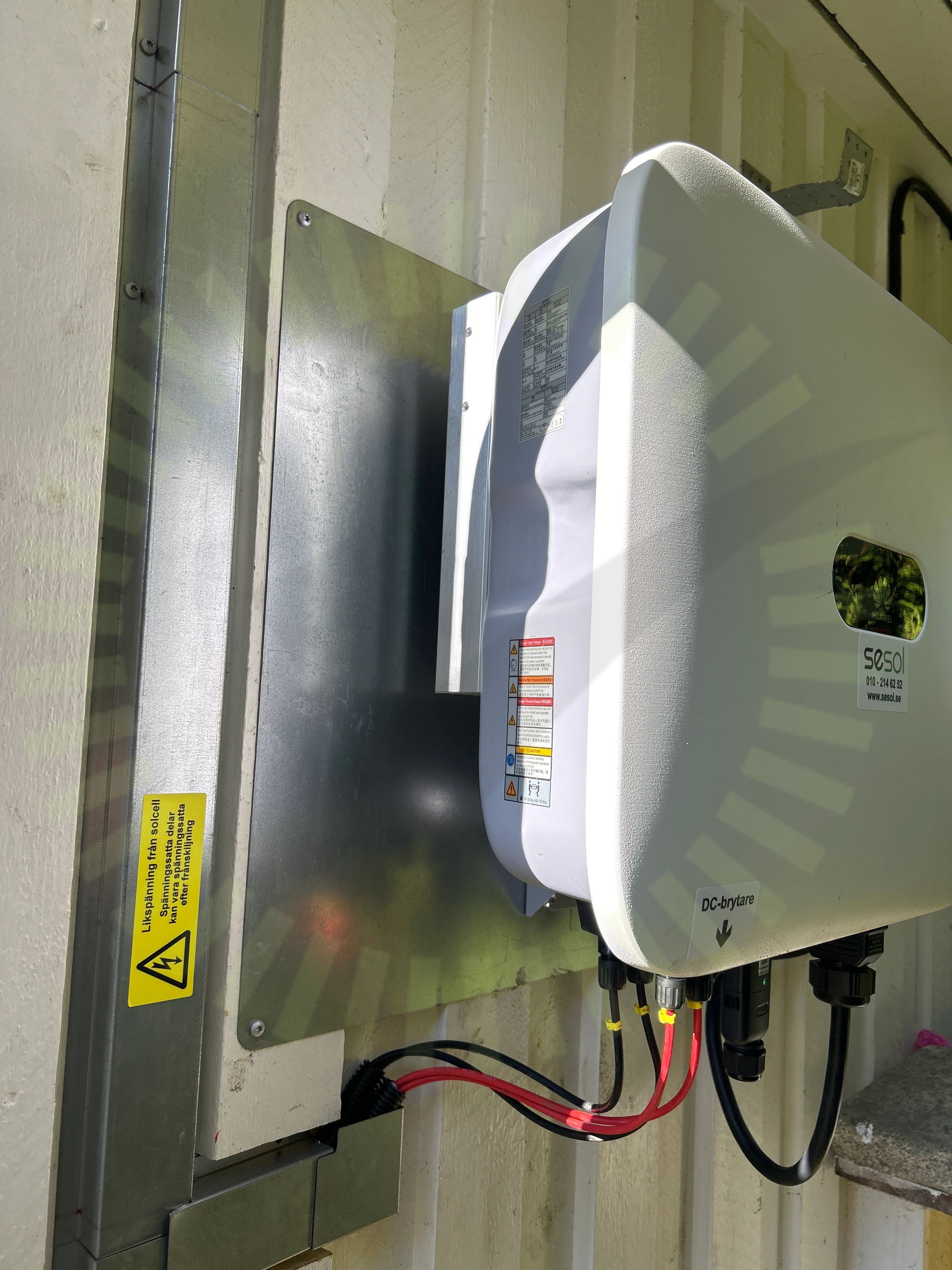

1.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

Godkända kontrollpunkter

34/39
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningSträngschemaSäkringsdimensionVarning för backspänningVarning för likspänningVentilationVäxelriktarens IP klassning

Longi: LR5-54HPH 405-425M

Anmärkningar

2/33
Panelkablagets böjradie

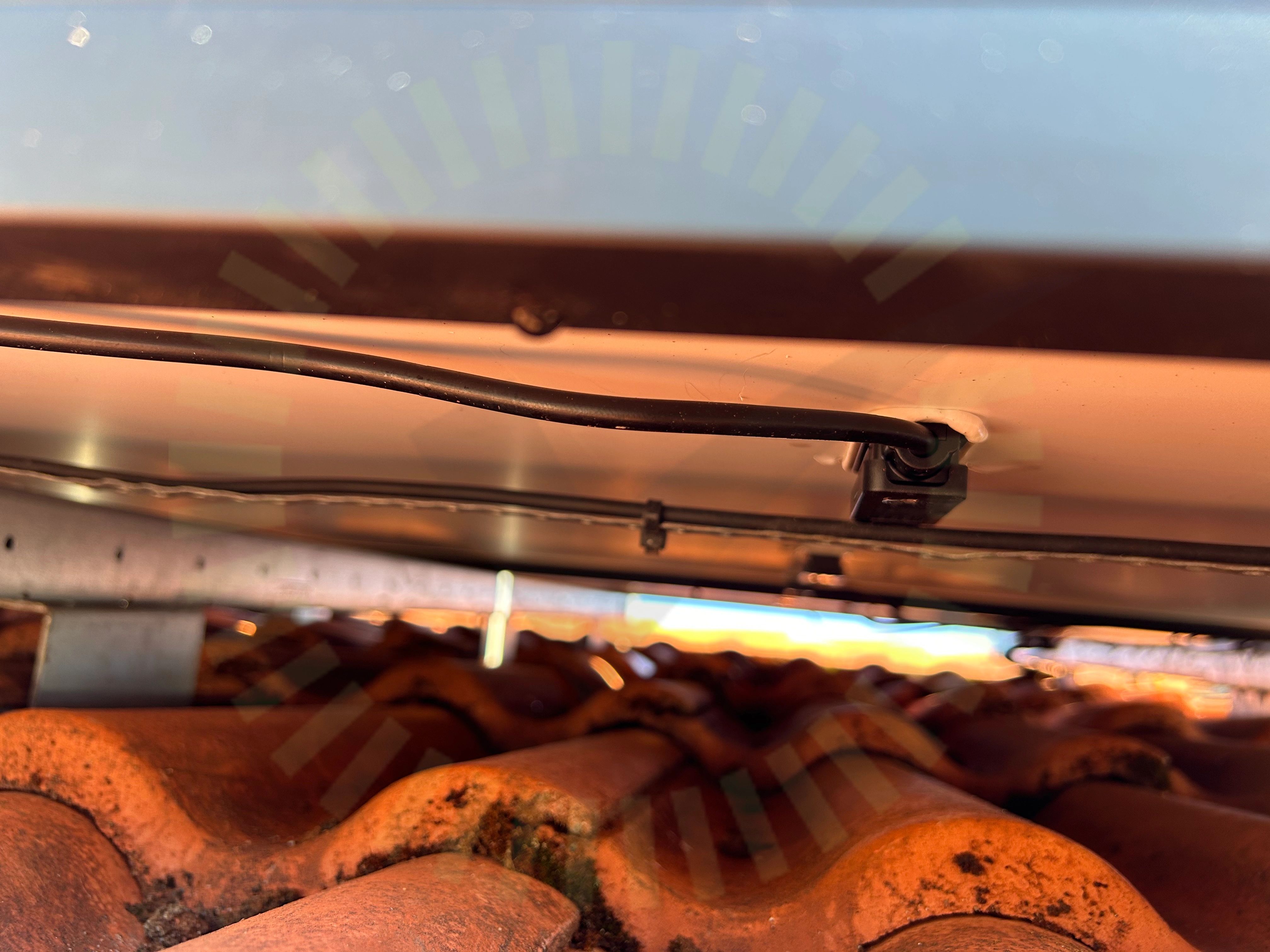

2.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kabel har för långt avstånd mellan fästpunkter drar i kopplingsbox

Godkända kontrollpunkter

31/33
Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKontakterKontakterMellanrumMellanrumPanelkablagets böjradiePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggningÖverlappningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Godkända kontrollpunkter

1/1
AC Anslutning Växelriktare

Weland Stål: Läktfästen

Anmärkningar

1/44
Kabeluppfästning

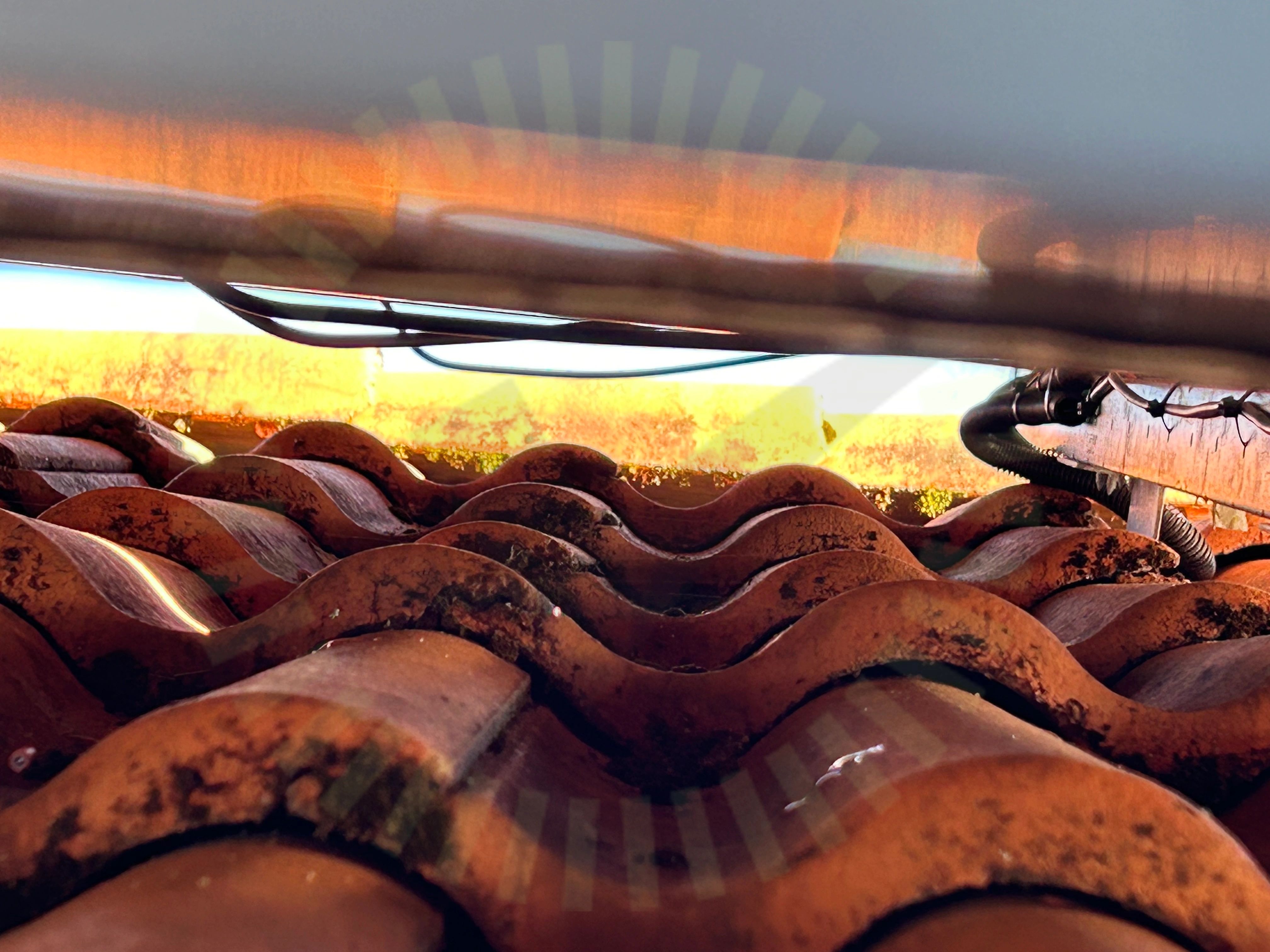

5.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

41/44
Främmande materialFrämmande materialKabeluppfästningKlämmor rätt förläggningKlämmor rätt förläggningLäktinfästningLäktinfästningMittklämma skruvMittklämma skruvMittklämmorMittklämmorShimsShimsSkadorSkadorSkarp kantSkarp kantSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarSkyddSkyddSnö- och VindlastberäkningSnö- och VindlastberäkningTakkrokarnas CCTakkrokarnas CCTvådelad TakkrokTvådelad TakkrokUnderbyggnadUnderbyggnadUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialÄndklämmor skena Ändklämmor skena Ändklämmor skruvÄndklämmor skruv

Ej tillgängligt vid besiktning

2/44
TakgenomföringTakgenomföring
