5.1 Infästning
Inte godkändC-profil är inte fäst i tätskiktsplattan korrekt.
MA5103 Sid 1 (2) | Version 7 - 230914
Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
10 januari 2025
Ort
Segeltorp, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemWeland Stål: Papptak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Tak 1, Weland Stål: Papptak
Anmärkningar
2/23

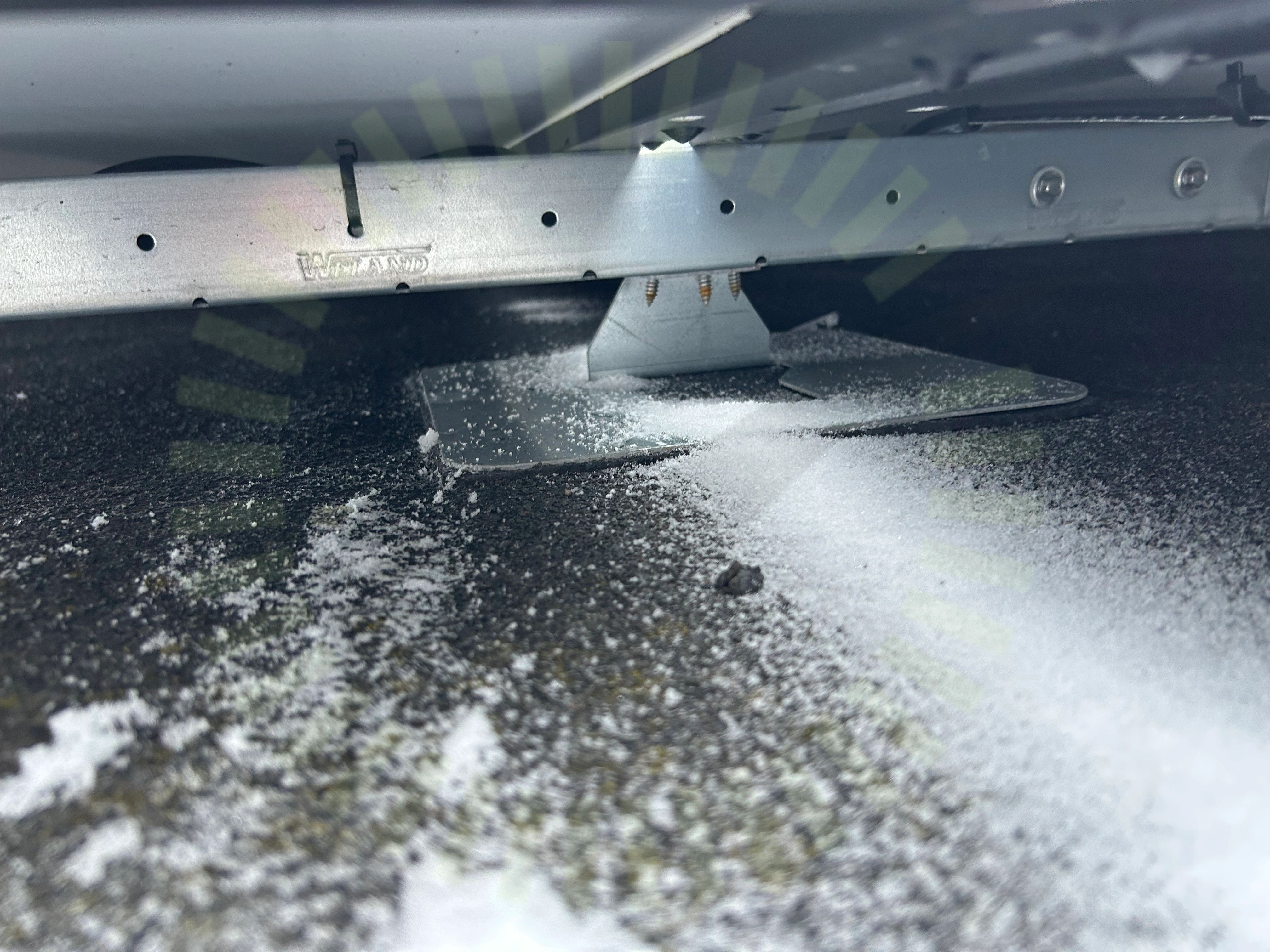

5.2 Stödplattans montering
Inte godkändSkyddsmattans storlek följer inte tillverkarens anvisningar.
MA5103 Sid 2 (2) | Version 7 - 230914
Godkända kontrollpunkter
19/23Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
2/23Infästning i råspontMittklämmor
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid kopplingslåda.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/37
8.1 Bakomliggande material
Inte godkändUnderliggande material uppfyller inte tillverkarens krav.
SigenStor Home Installation Guide Version: 02, Sida 8
Godkända kontrollpunkter
