Besiktningsrapport

8.9

Installation genom

1KOMMA5°

Datum

13 juni 2023

Ort

Trångsund, Stockholm

Likströmskabel: Uppfästning

Solpaneler: Kablar: Dragavlastade

Infästning: CC mått

+ 2

92% godkända8% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

PanelerSTPXXXS - C72/V

OptimerareP370-P505

MontagesystemCrossHook 3S: SingleRail

VäxelriktareSE17k

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Godkända kontrollpunkter

5/5

Dokumentation: Drift och underhållDokumentation: FlashlistaDokumentation: Snö- och VindlastberäkningDokumentation: SträngschemaDokumentation: Växelriktare

Elektriskt

Godkända kontrollpunkter

17/18

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/18

Transportsträckor DC: Genomföringar

Tak: Hus

Anmärkningar

5/46

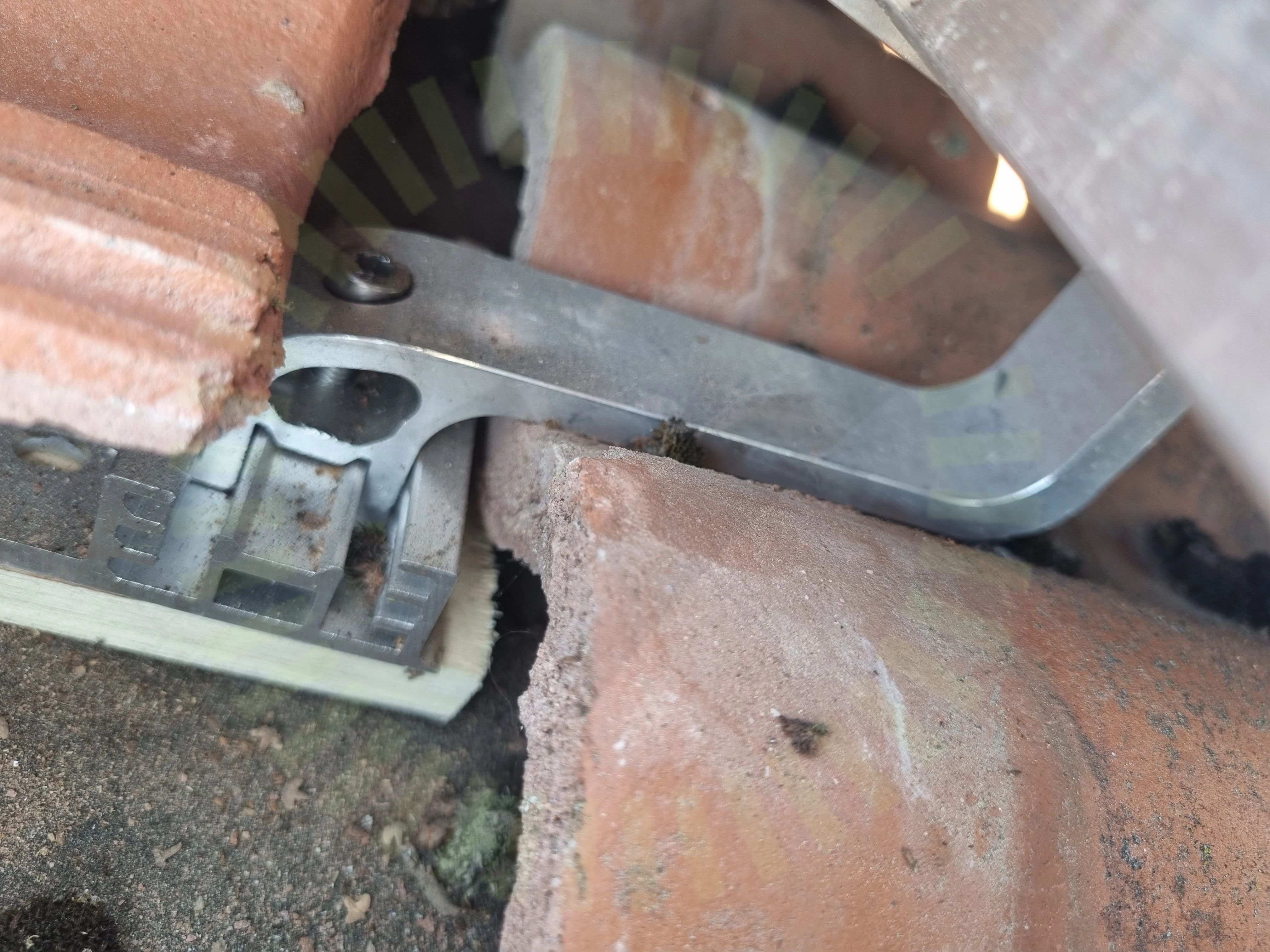

4.1 Infästning: Avstånd panna

Inte godkänd

Krokar ligger mot de underliggande takpannorna.

Tillverkarens anvisningar

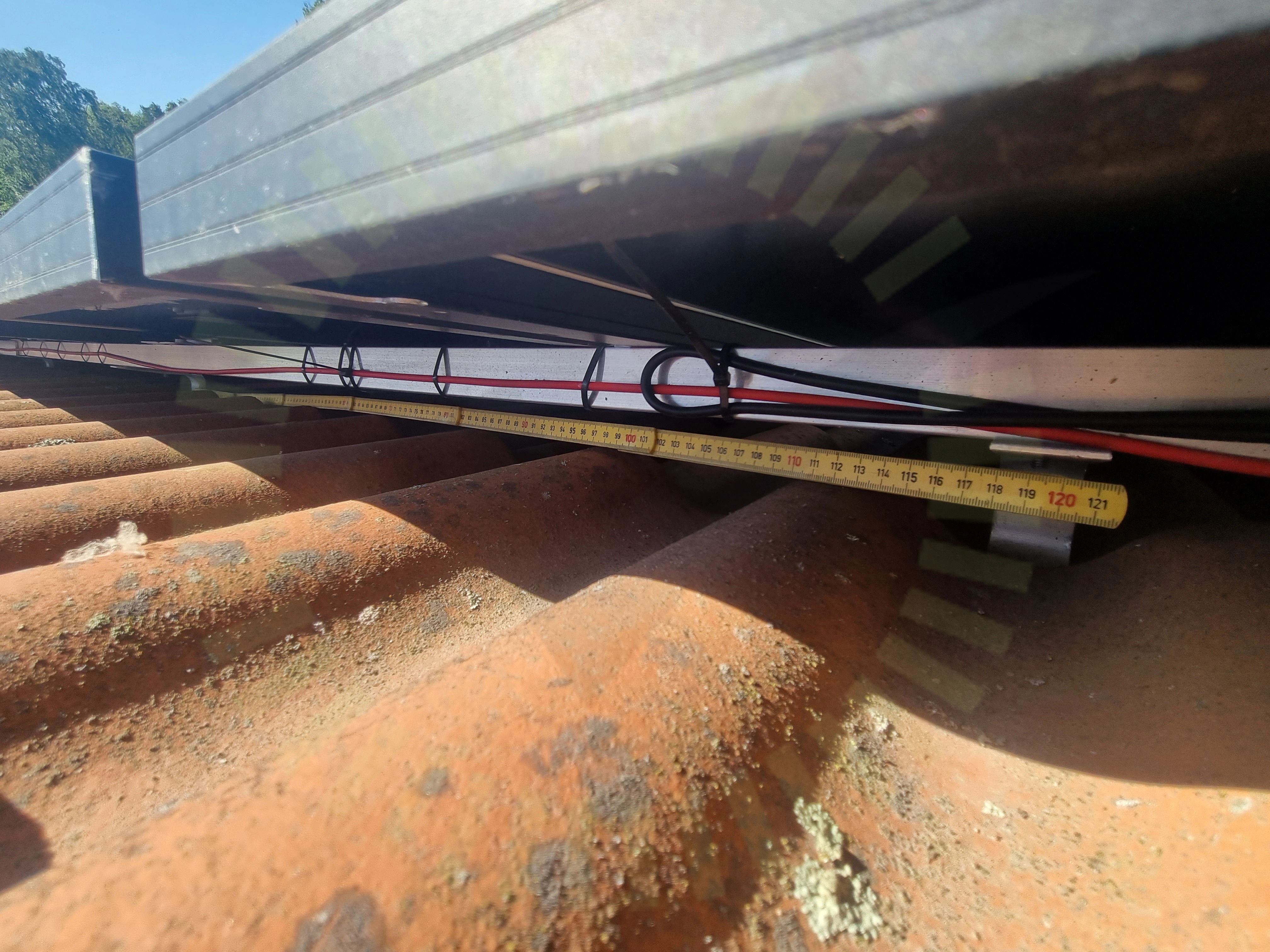

4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Uppmätt avstånd mellan krokar är längre än lastberäkningens max.

Tillverkarens anvisningar

4.3 Likströmskabel: Uppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

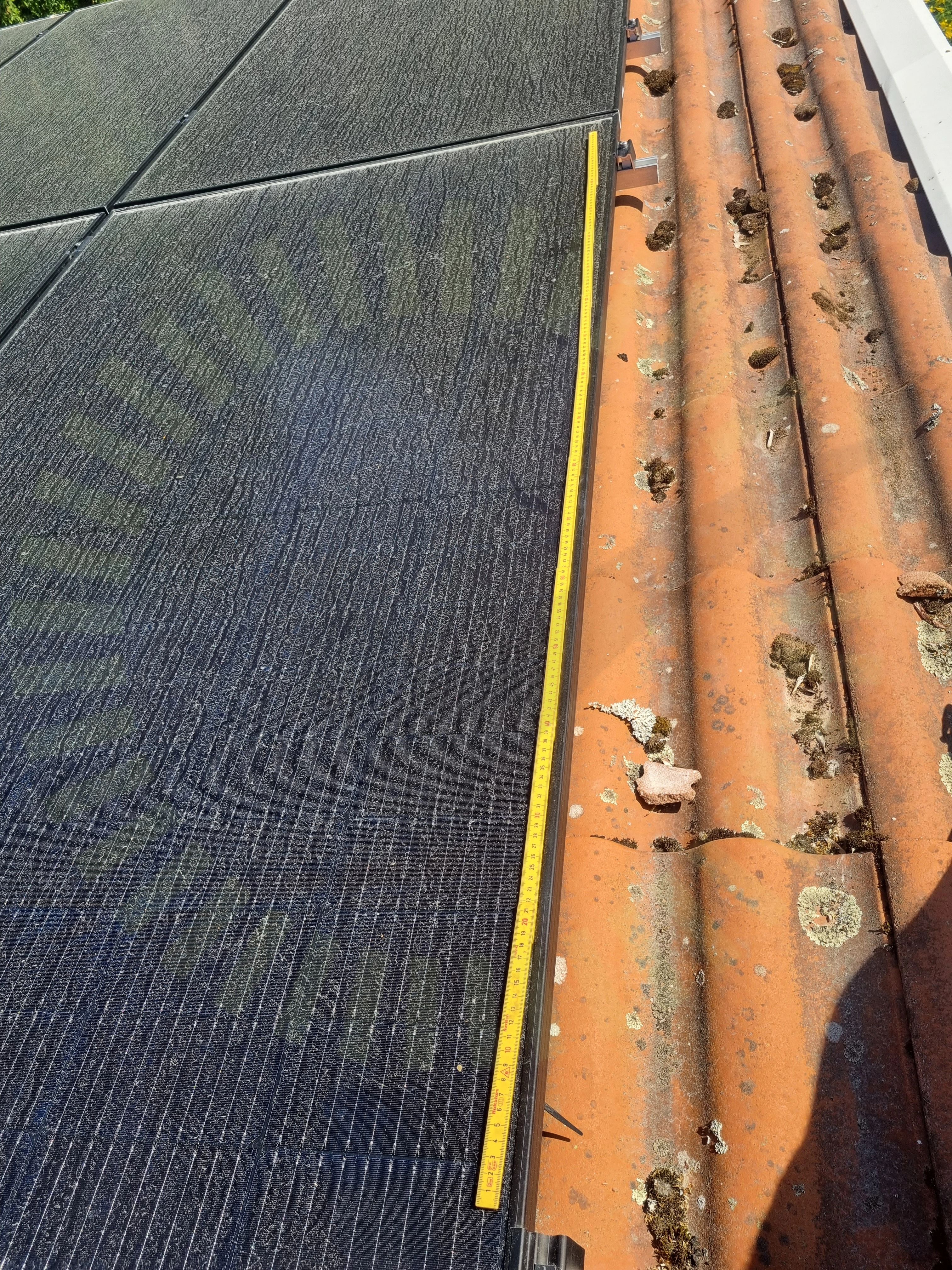

4.4 Solpaneler: Fästen: Placering

Inte godkänd

Fästen är inte placerade enligt manual. Uppmätt avstånd mellan de två fästpunkterna är 170 cm, fortfarande samma mått, med en klämzon 13 cm från panelramens kant.

Tillverkarens anvisningar

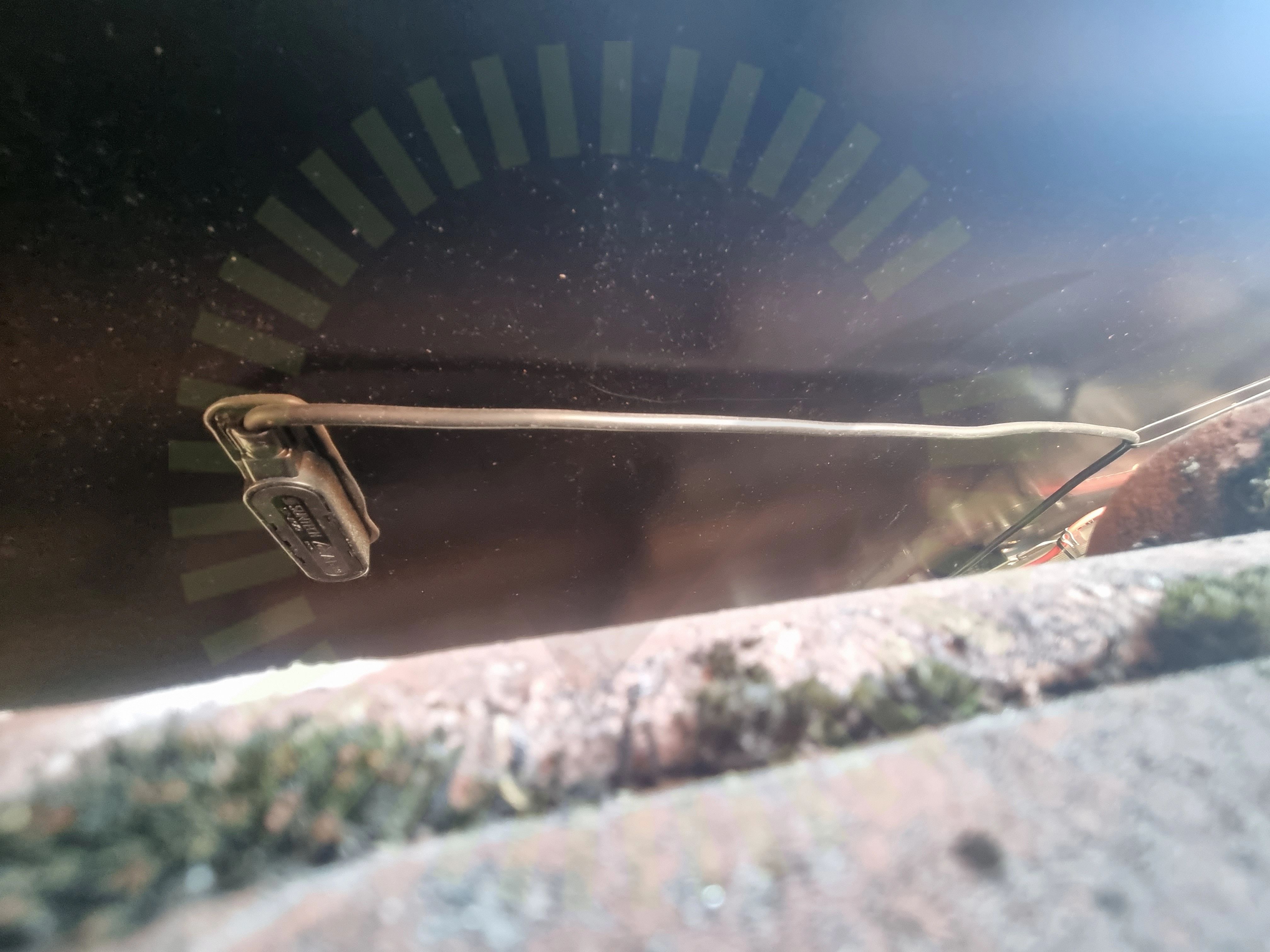

4.5 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Kablage är hårt spänd från panelernas utgångar till skenan.

Godkända kontrollpunkter

39/46

DC: EMCInfästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: SkadorMontagesystem: TaklutningOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KontakterOptimerare: PlaceringSkenor: SkarvSkenor: SlutfästeSkenor: ÖverhängSolpaneler: Avstånd till tak (Rek.)Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: SkadorSolpaneler: Glas: SkadorSolpaneler: Kablar: KontakterSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Ram: SkadorSolpaneler: SkuggaSolpaneler: Skugga

Ej tillgängligt vid besiktning

2/46

Infästning: Infästning TakstolSkenor: Infästning

Växelriktare: SE17k

Anmärkningar

1/9

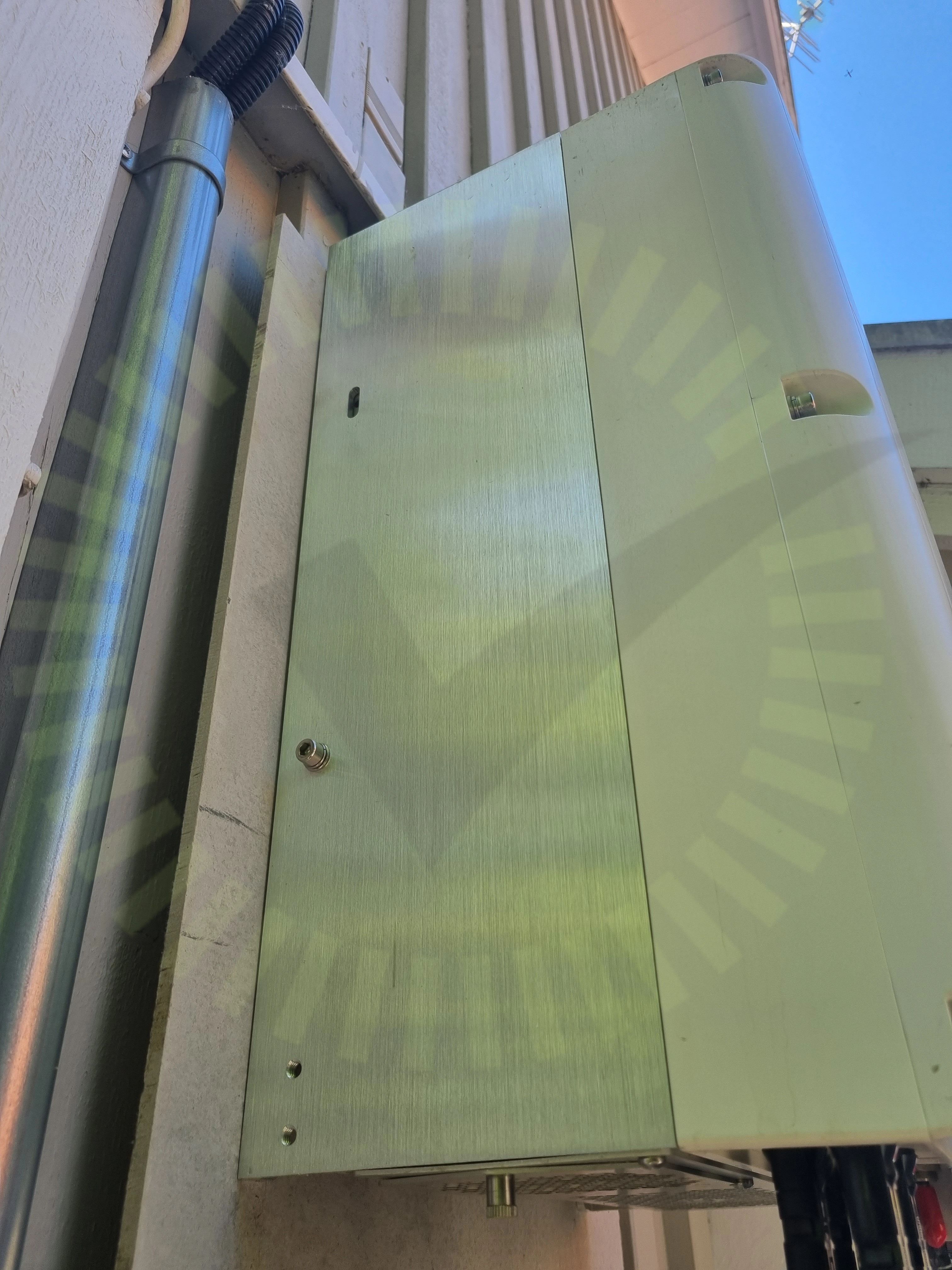

5.1 Växelriktare: Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

7/9

Växelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: El: KontakterVäxelriktare: Placering: AvståndVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

1/9

Växelriktare: El: Dimensionering
