2.1 Placering Säkerhetsbrytare
Inte godkändBrytaren är inte lämpligt placerad. Placering kräver stege för att nå brytaren.
Besiktningsrapport
8.1
Installation genom
Svea Solar
Datum
28 februari 2024
Ort
Veberöd, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarSkada vid brytare
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
5/23

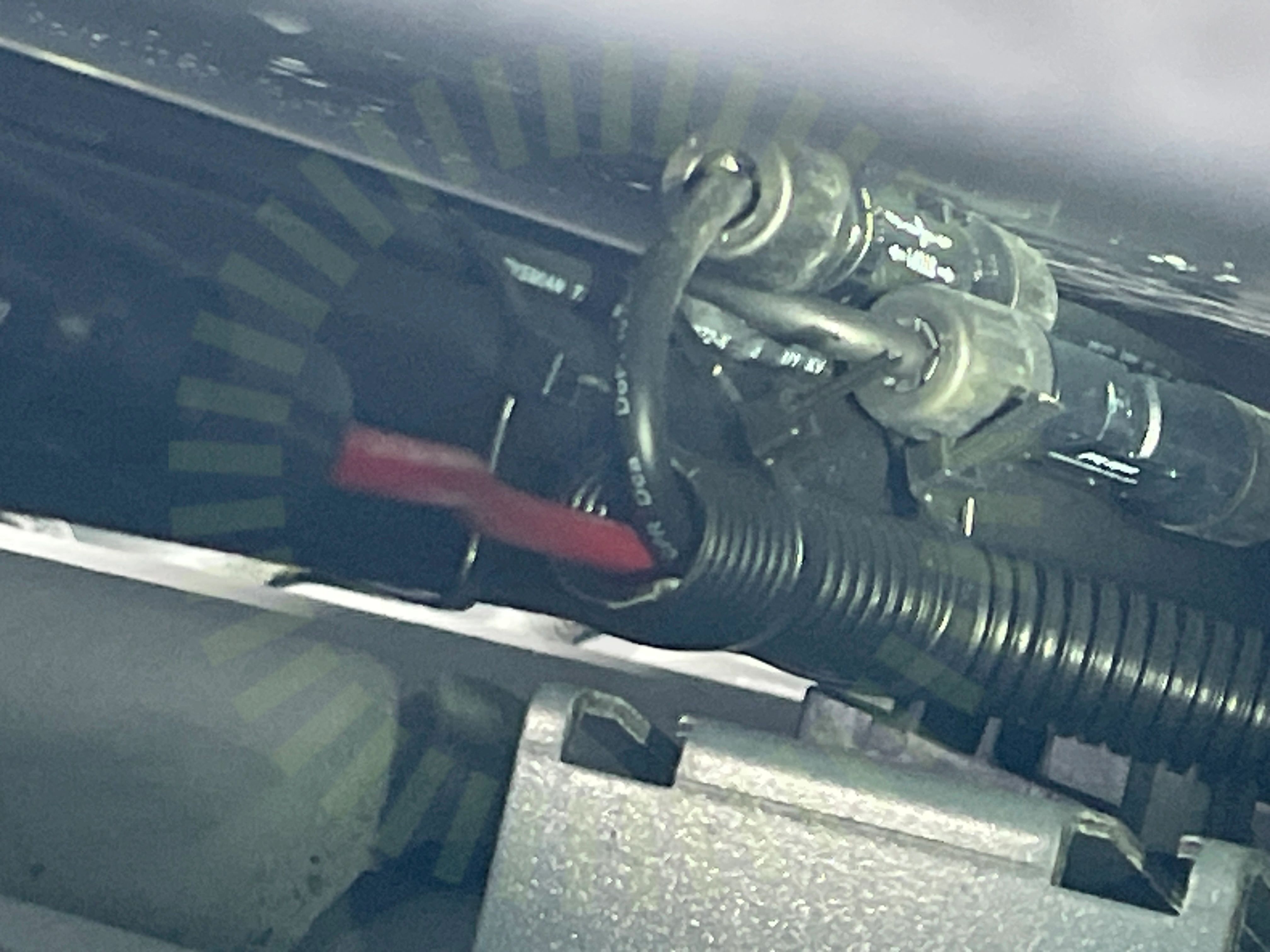

3.1 DC kabel förläggning
Inte godkändKablage ligger klämt mellan kontakt och skena.

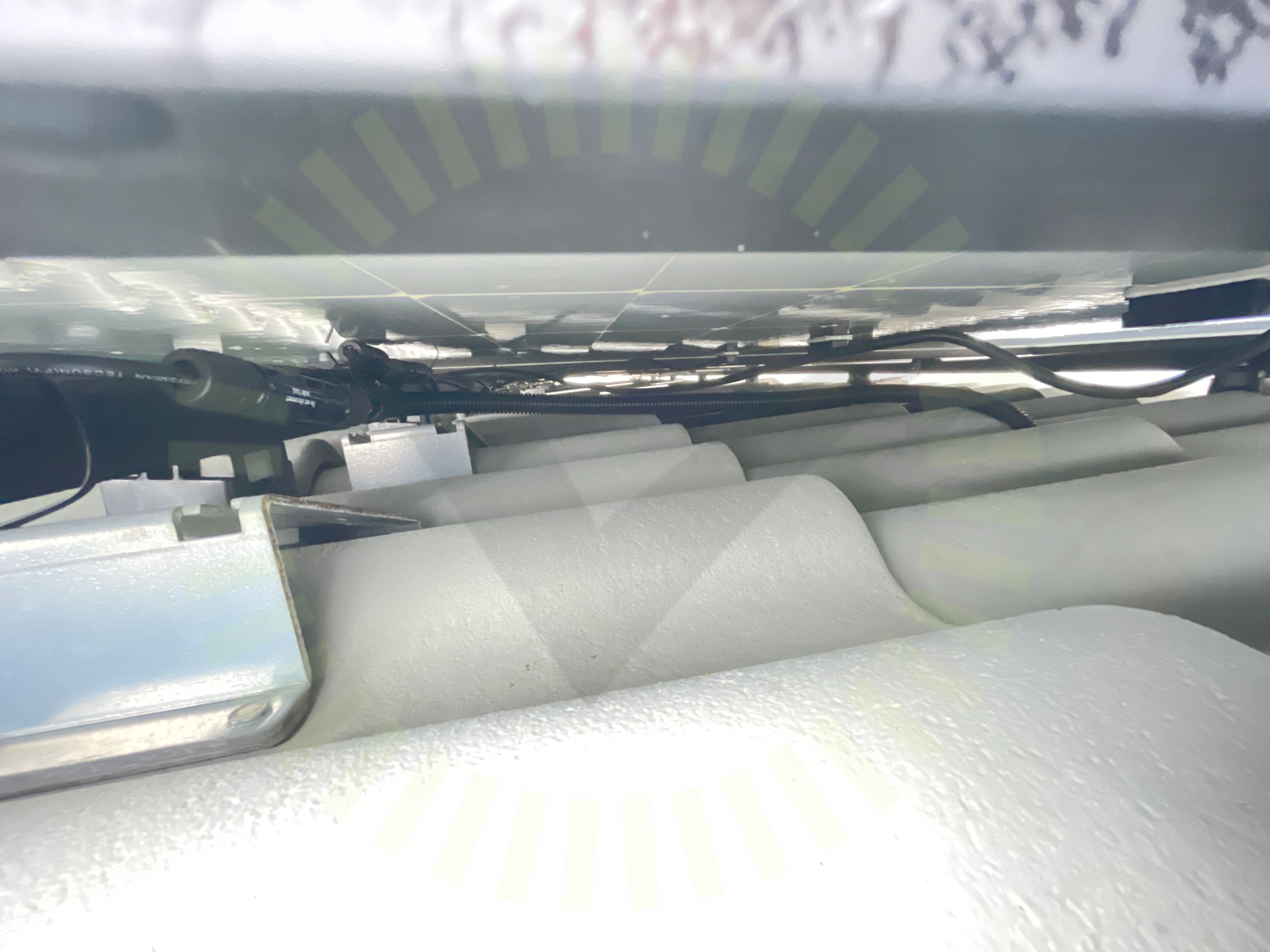

3.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält ner under pannorna är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)

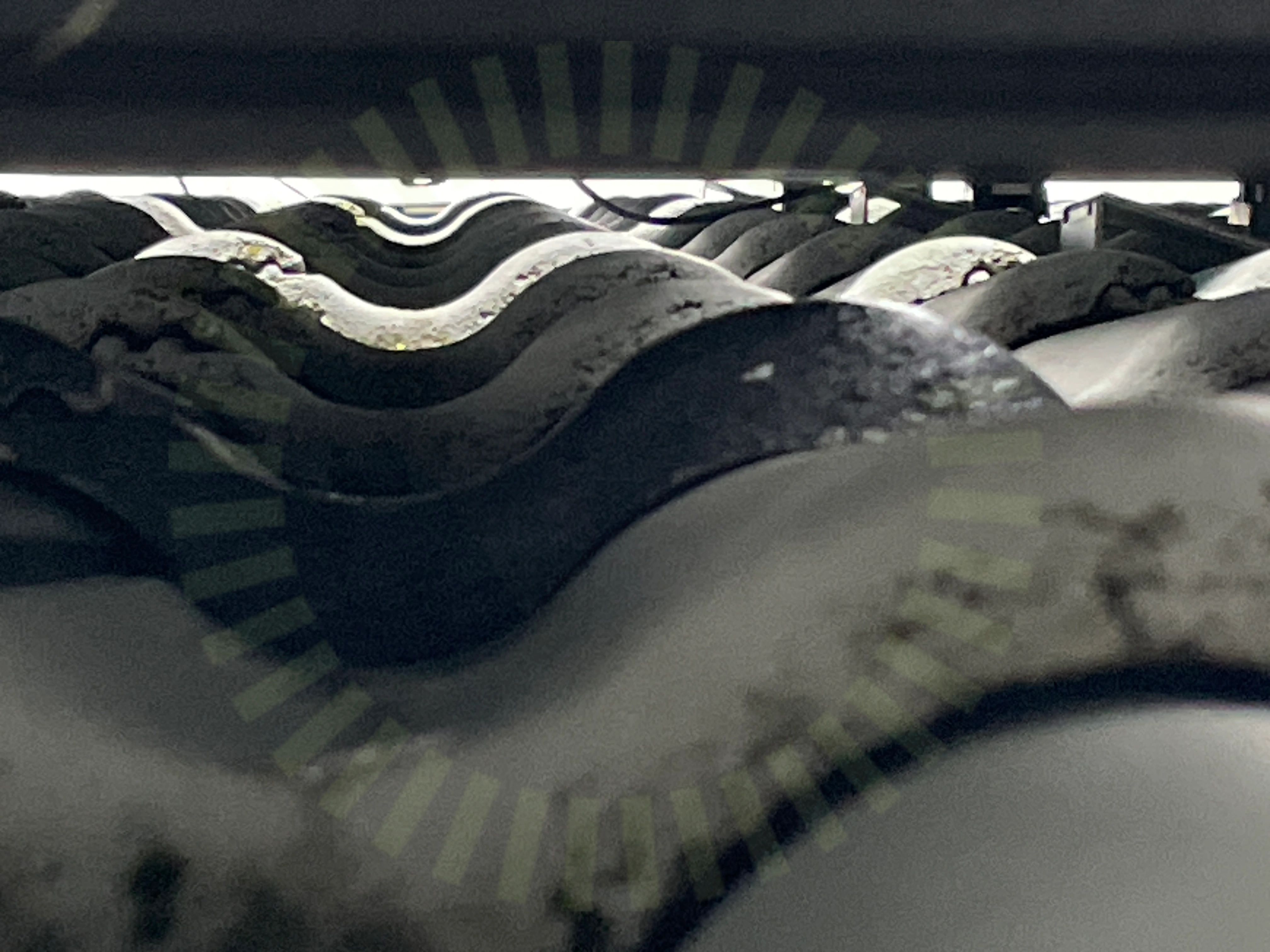

3.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

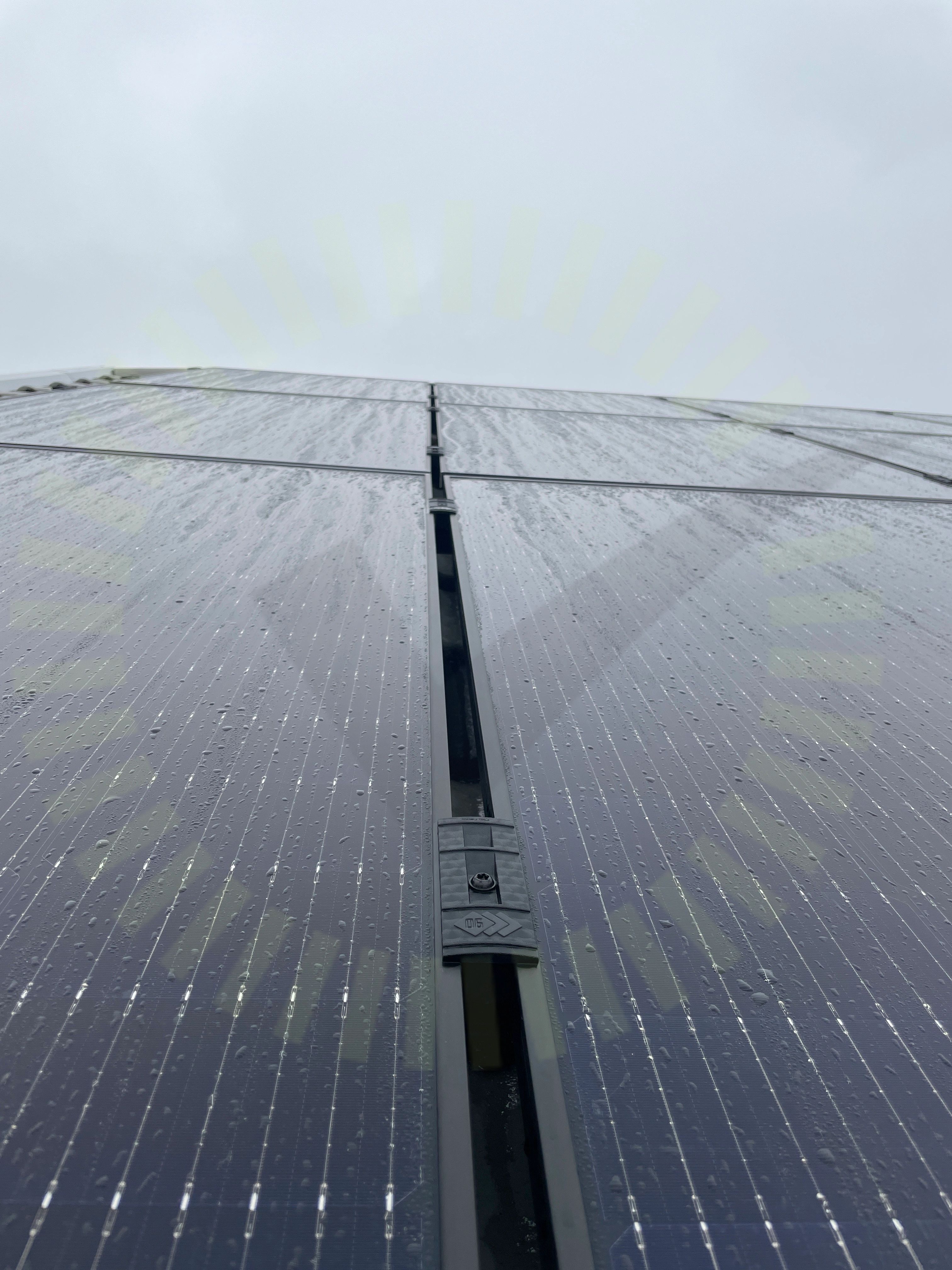

3.4 Klämmans orientering
Inte godkändFlertalet klämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

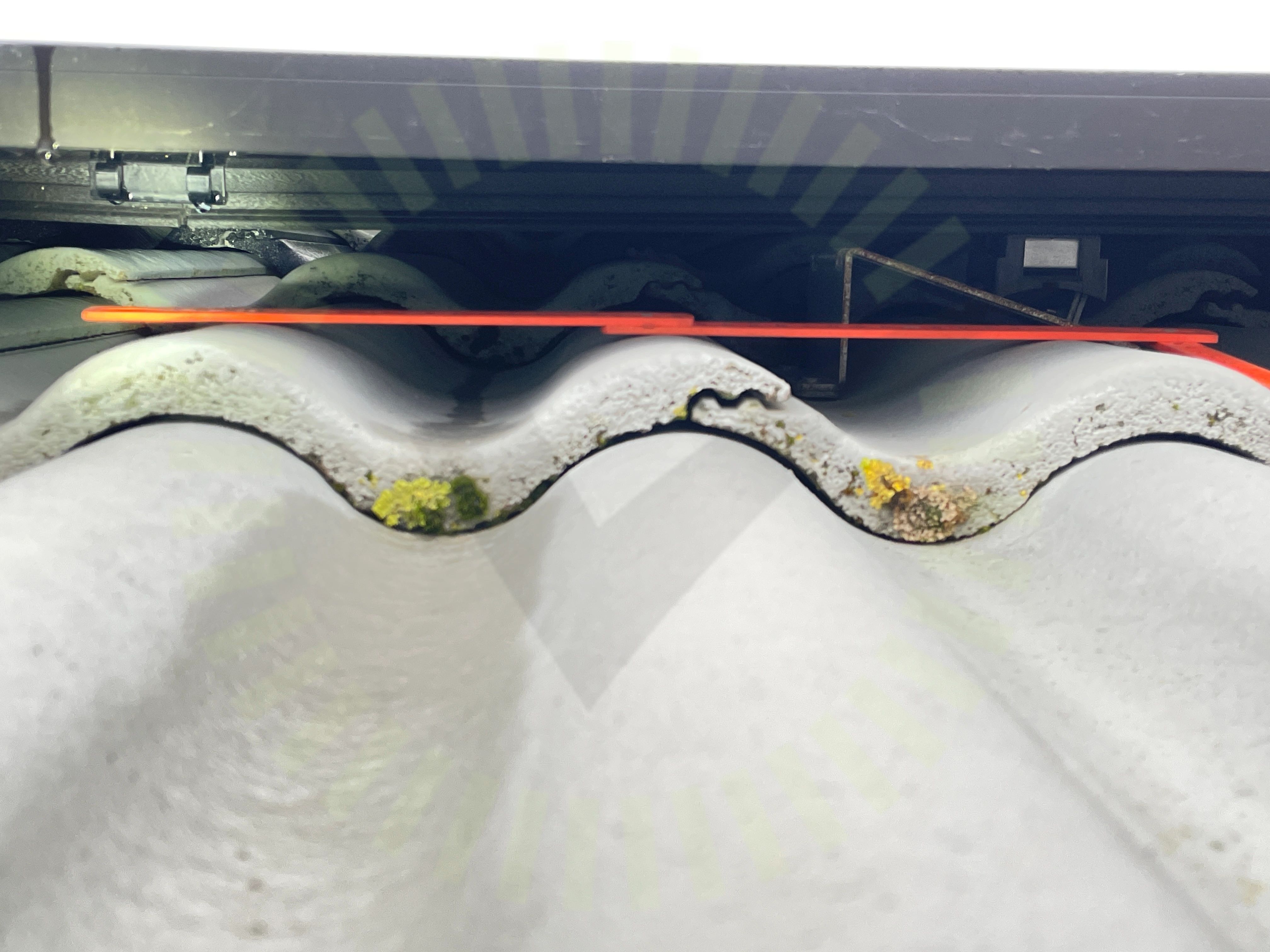

3.5 Skenskarvar
Inte godkändSkenskarv placerad mer än 250 mm från närmsta stödpunkt. Uppmätt 400mm till närmsta krok.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5
Godkända kontrollpunkter
18/23Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/16

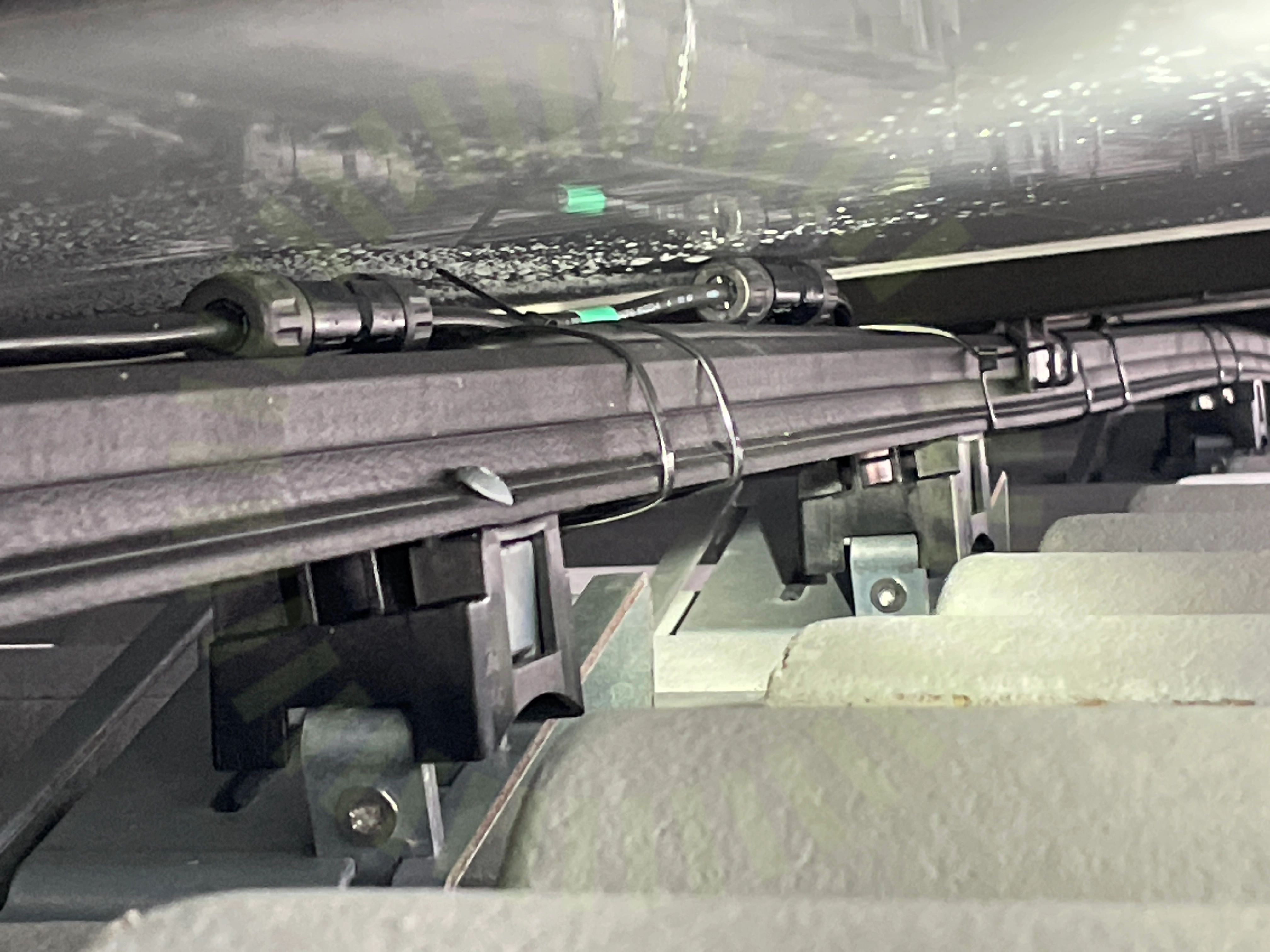

4.1 Föremål mot bakstycke
Inte godkändKontakter ligger i kläm mellan skena och panelens bakstycke.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

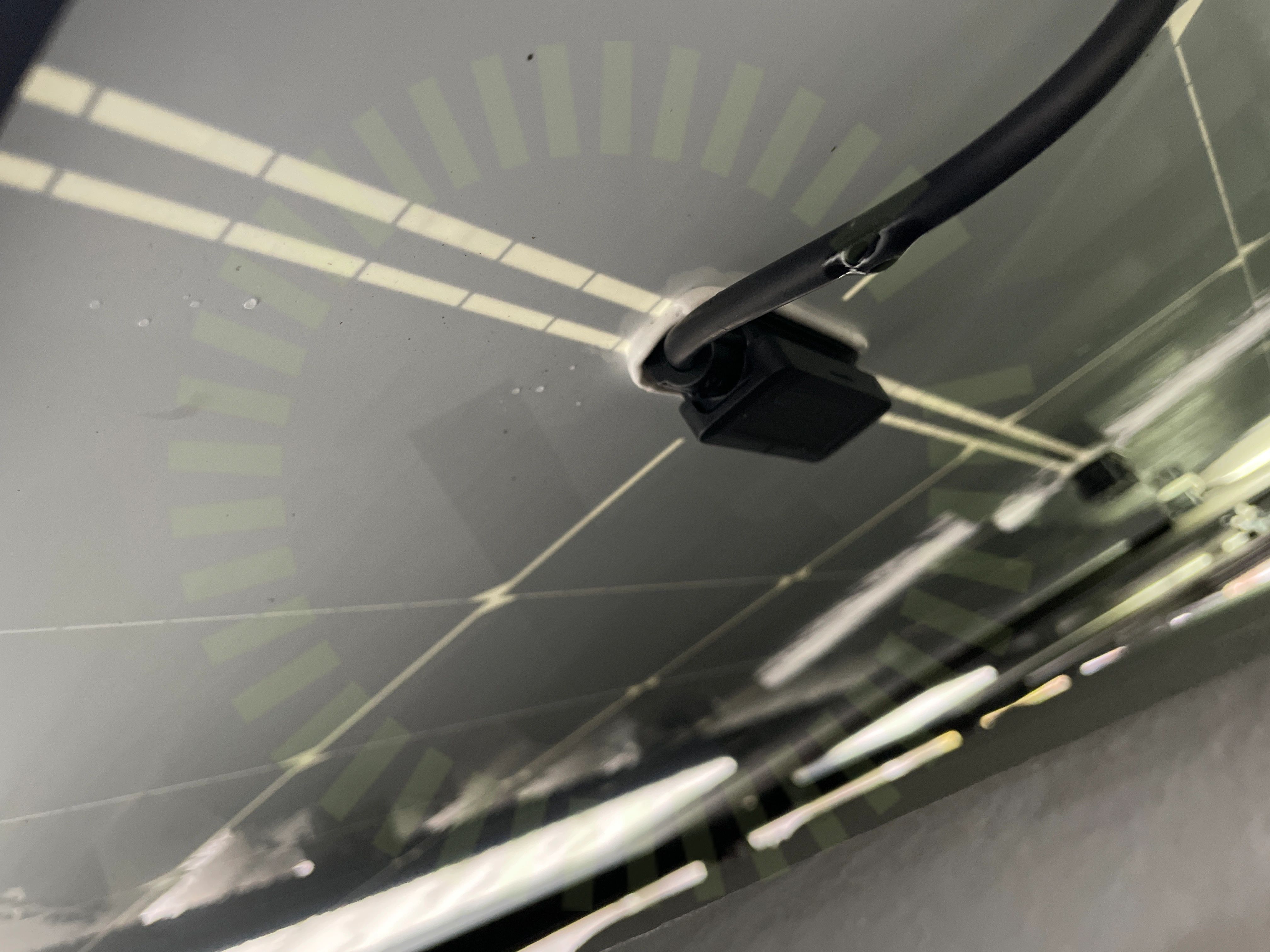

4.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp och utsätts för stress vid flertalet ställen under panelfält.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
14/16Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/386.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70

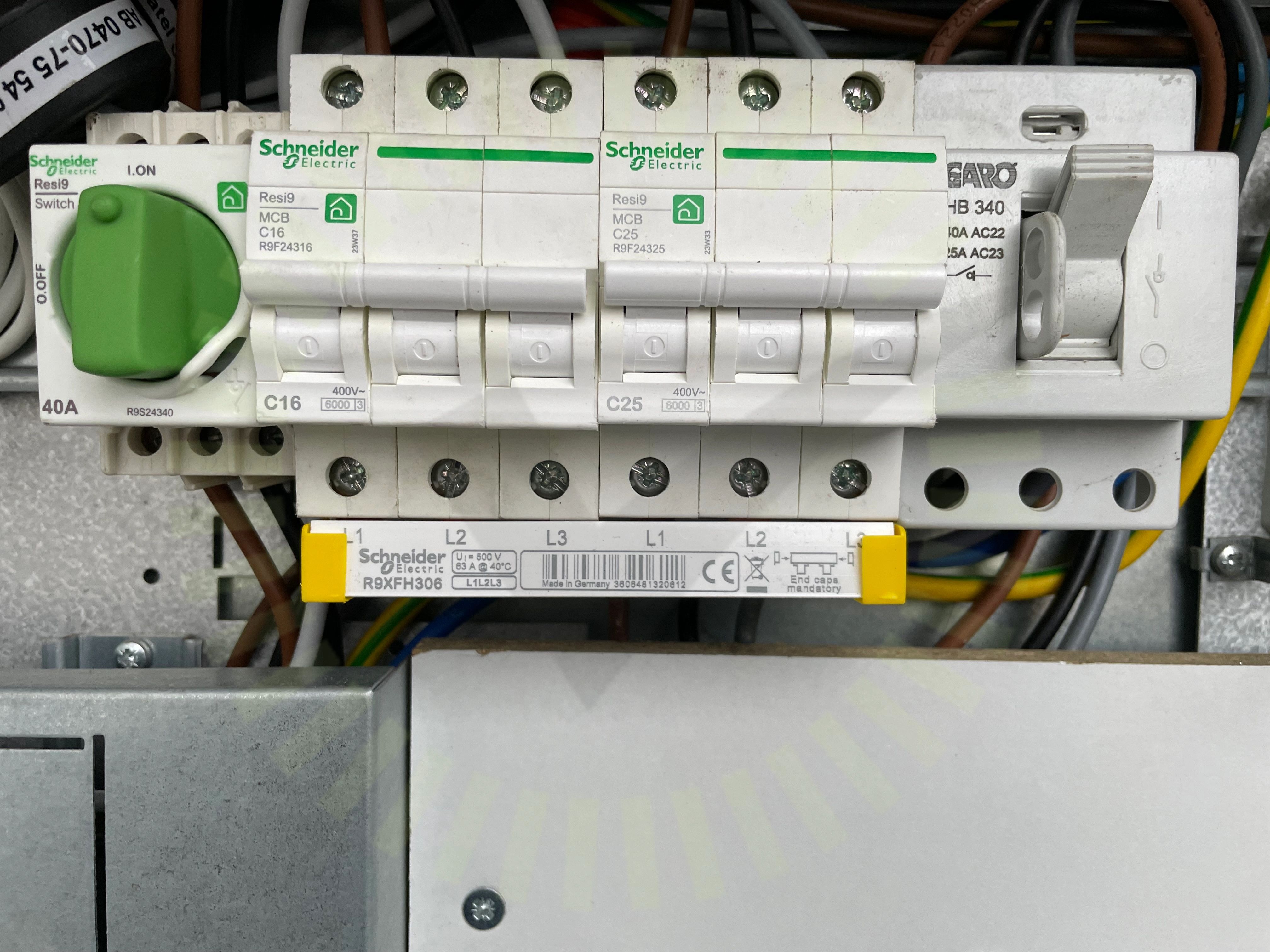

6.2 Fasskena
Inte godkändFasskena installerad i fasadskåpet, risk för kortslutning då det kan skapas kondens och fukt i elcentralen.

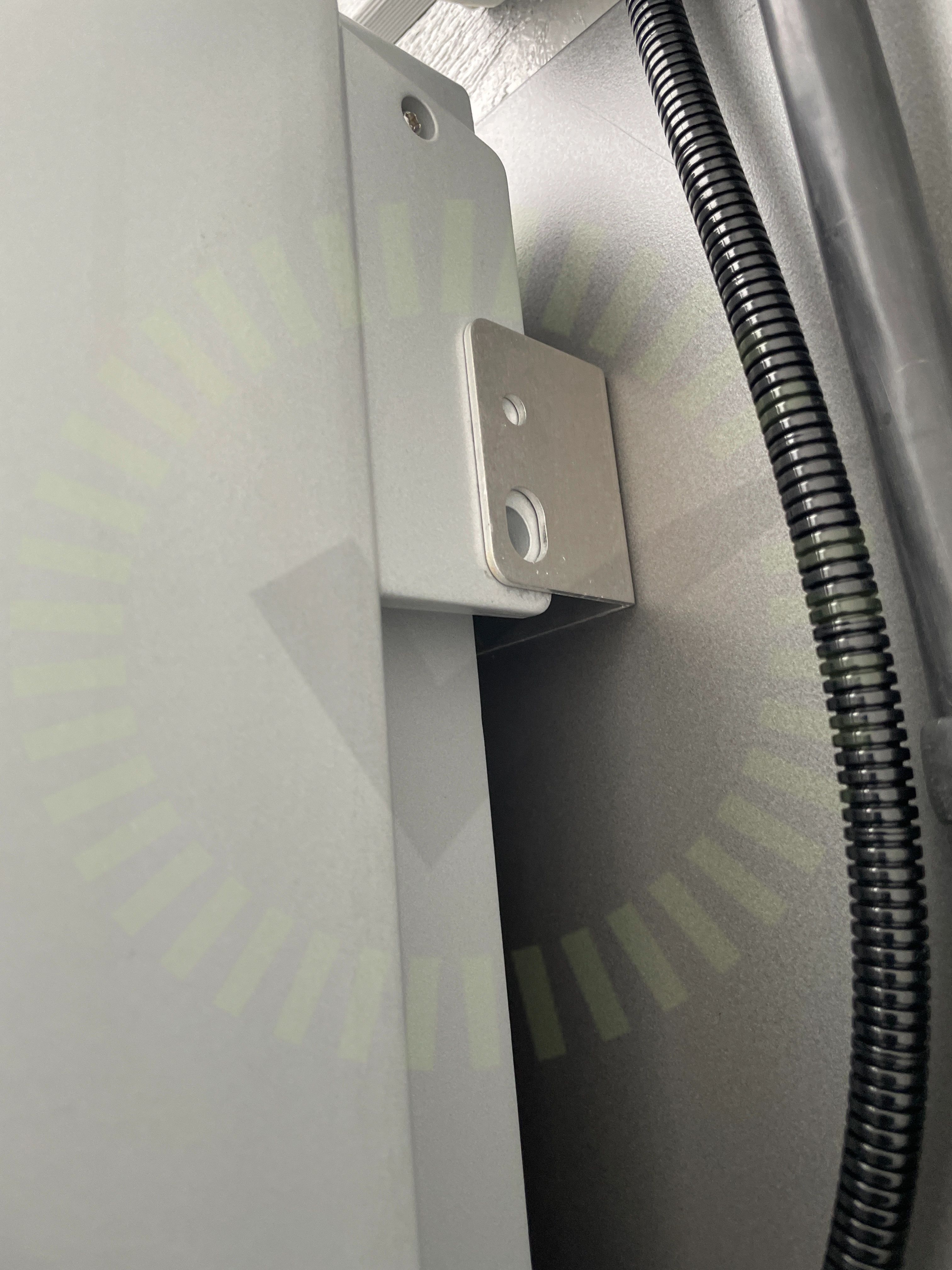

6.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad i bakplattan.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 20

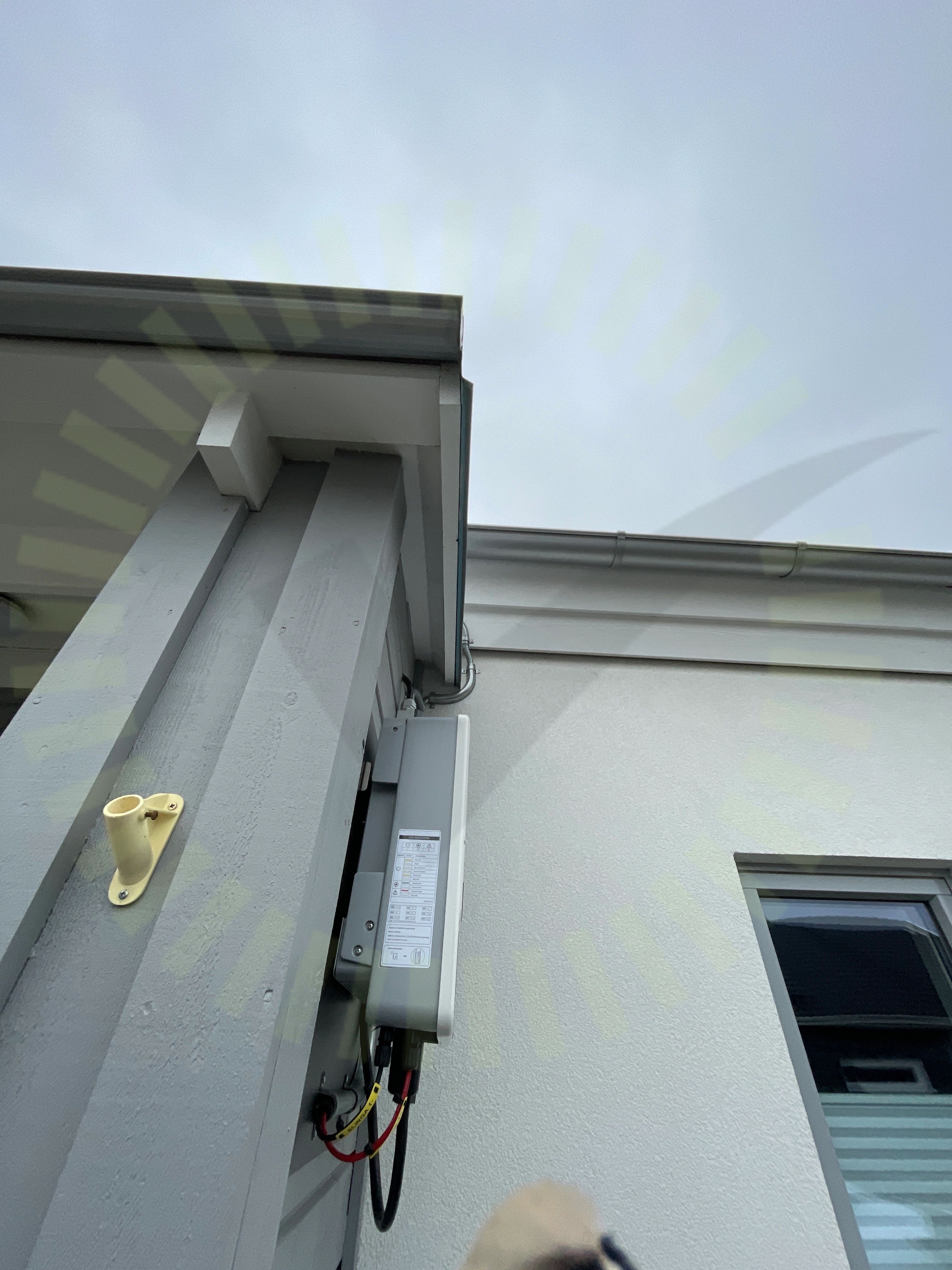

6.4 Väderskydd
Inte godkändVäxelriktaren får inte placeras oskyddad för väder.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16
Godkända kontrollpunkter
34/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
