Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Nova Solar

Datum

22 augusti 2023

Ort

Torslanda, Västra Götalands län
Föremål mot bakstycke
Avstånd till tak
Informering av solceller
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/41

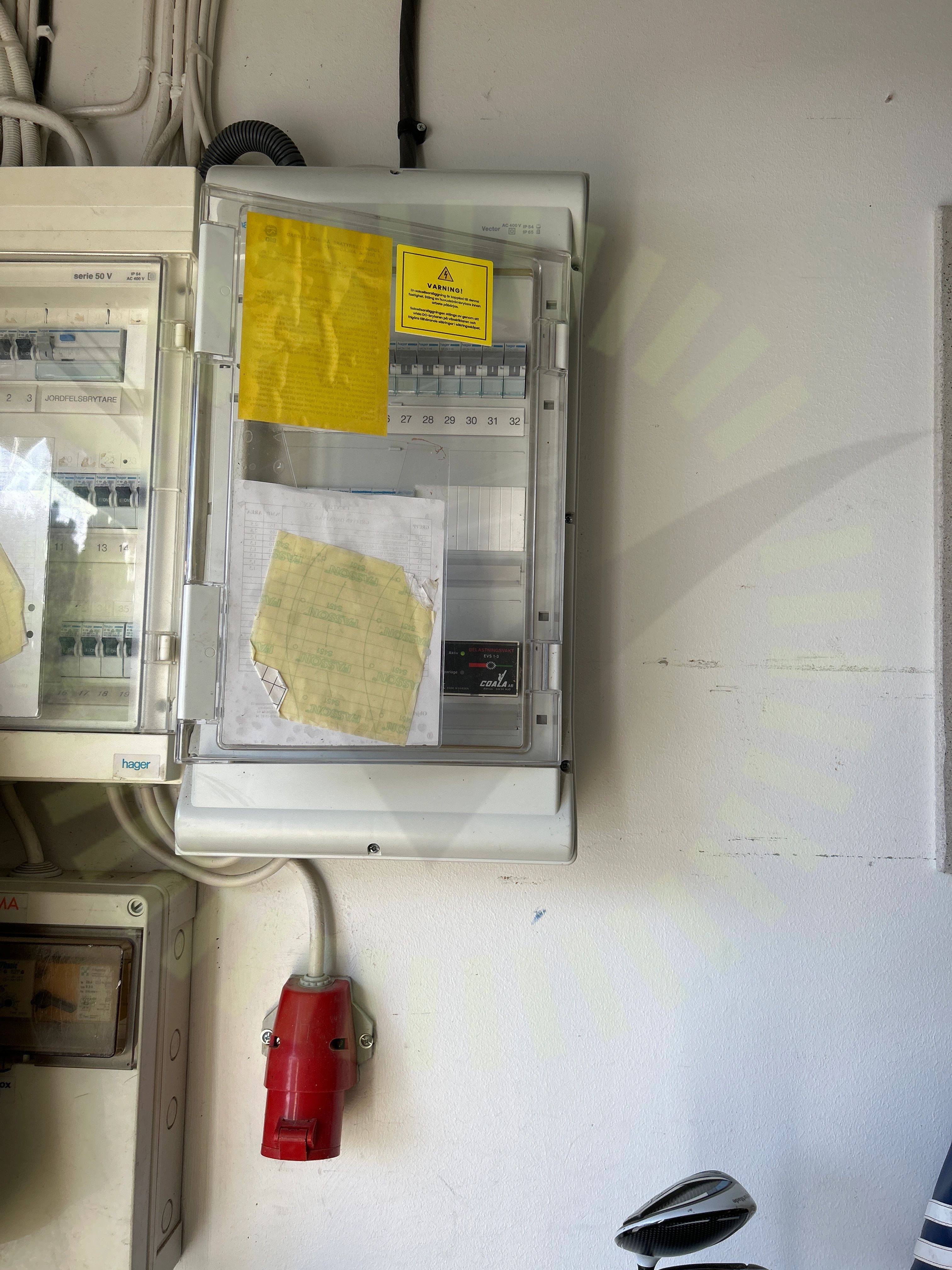

Informering av solceller

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på central samt arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

39/41
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB 390-410M

Anmärkningar

2/34

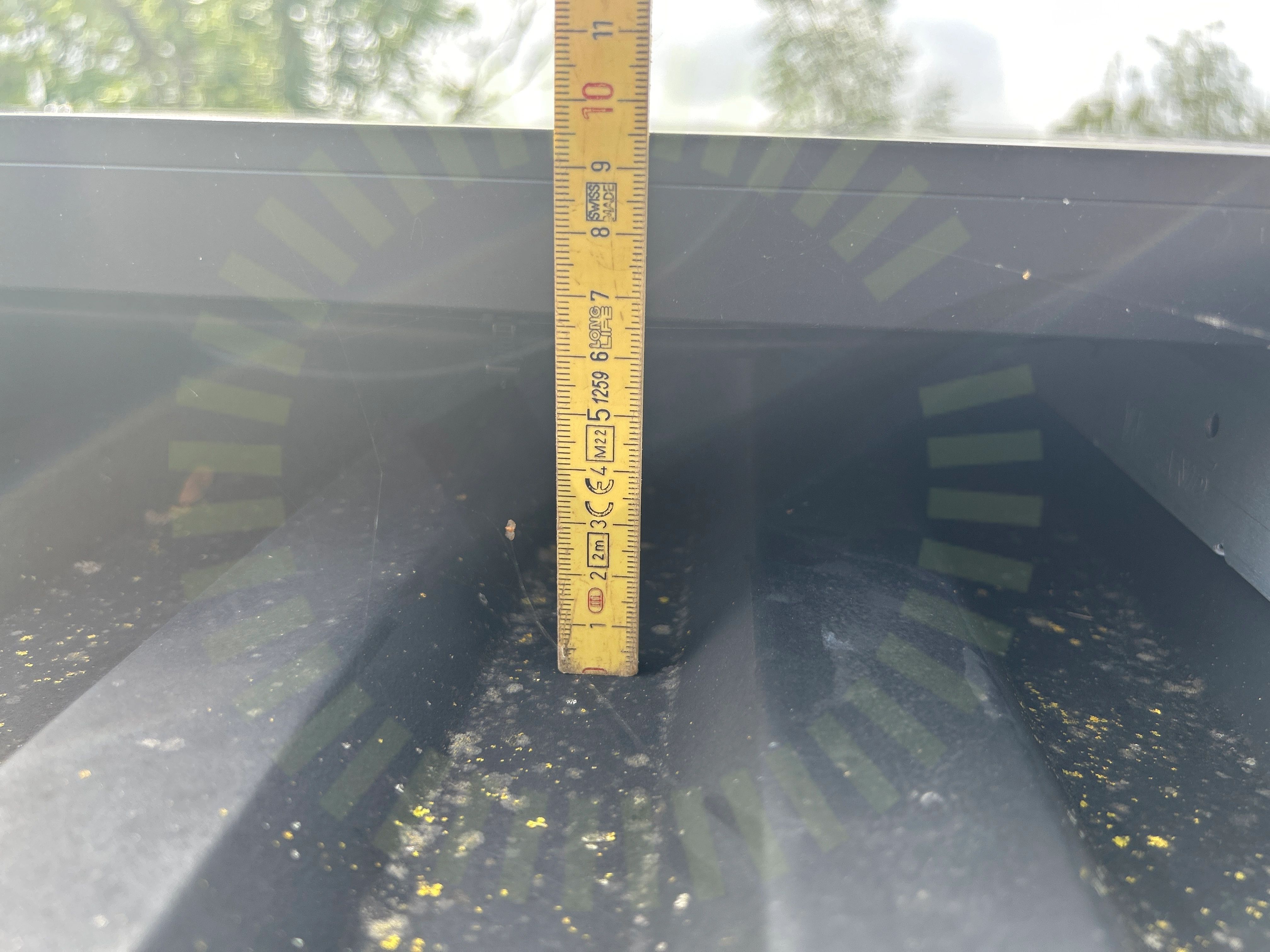

Avstånd till tak

3.1 Avstånd till tak

Inte godkänd

Tillverkaren beskriver avståndet panelen behöver till taket för att få rätt ventilering.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Föremål mot bakstycke

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

30/34
Avstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKontaktdonKontaktdonKopplingslådaKopplingslådaMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterÖverlappningÖverlappning

Ej tillgängligt vid besiktning

2/34
SträngförläggningSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/1

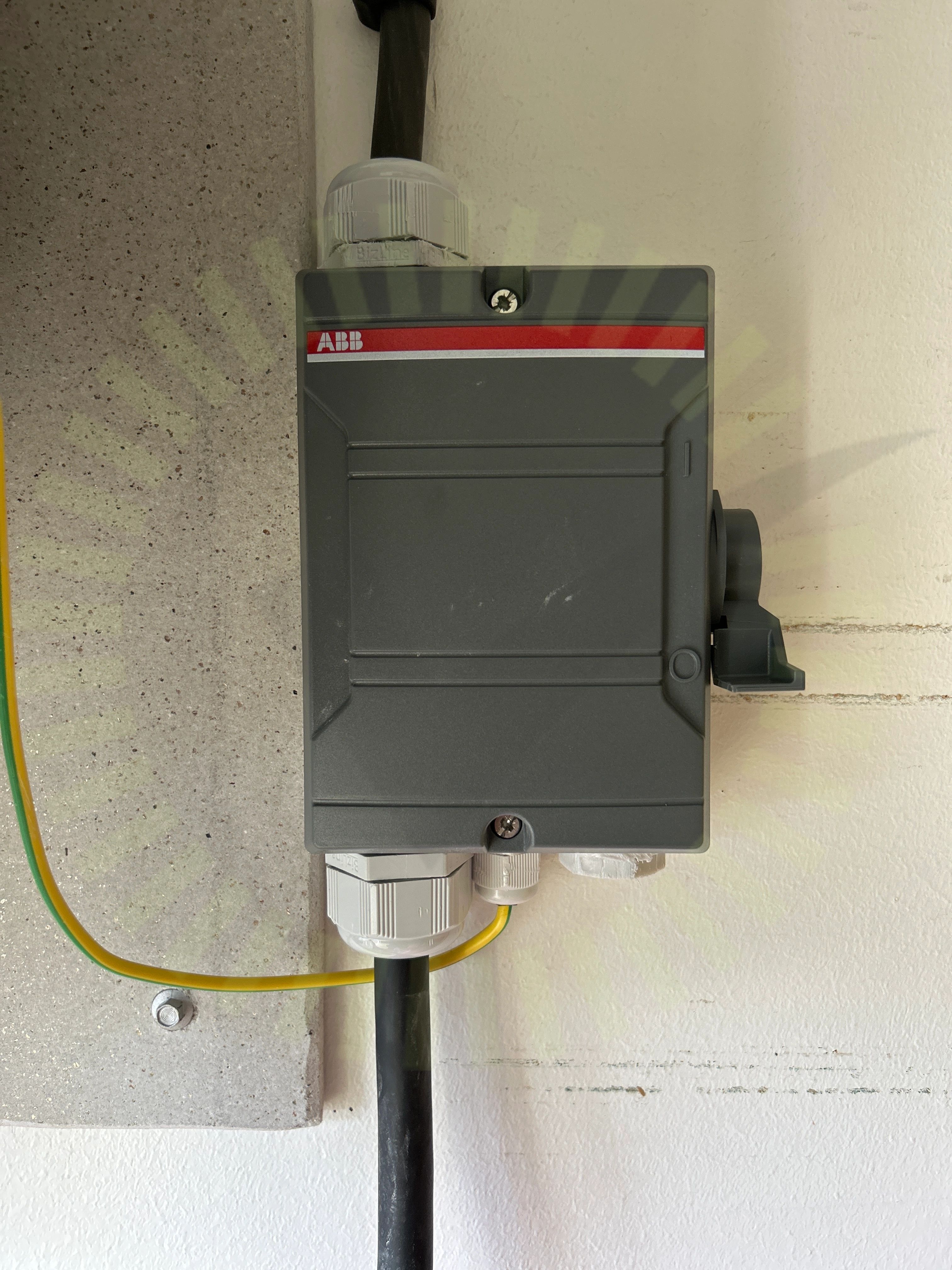

Märkning AC brytare

4.1 Märkning AC brytare

Rekommendation

Säkerhetsbrytare ej uppmärkt.

Säkerhetsbrytare AC

Anmärkningar

1/6

5.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst. Lossnat nertill.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperFörskruvningarPlacering

Weland Stål: Plåttak

Anmärkningar

1/38

6.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning. Endast 3m i lastberäkning, 5,40m uppmätt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

37/38
Använd skruvAnvänd skruvDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramInfästningInfästningInfästning skenaInfästning skenaKabeldragning mellan takytorKabeldragning mellan takytorKabeluppfästningKabeluppfästningKlämmor rätt förläggningKlämmor rätt förläggningMittklämma skruvMittklämma skruvMittklämmorMittklämmorPlaceringPlaceringSkadorSkadorSkenskarvarSkenskarvarSnö- och VindlastberäkningTakgenomföringTakgenomföringVäderbeständigt materialVäderbeständigt materialÄndklämmor skena Ändklämmor skena Ändklämmor skruvÄndklämmor skruv
